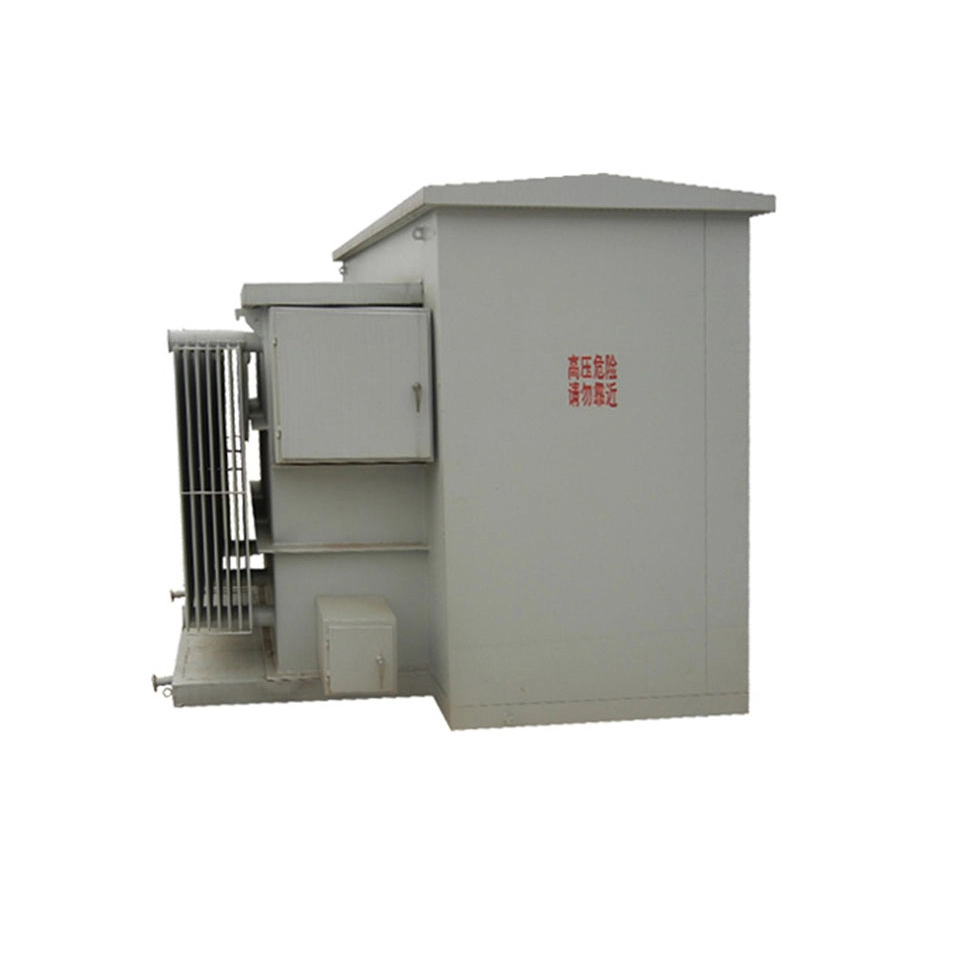

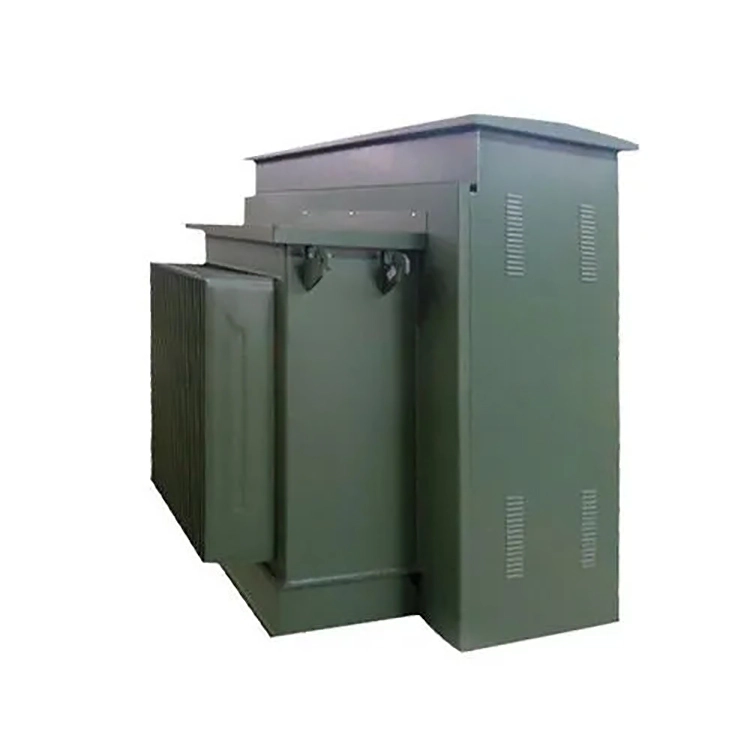

หม้อแปลงไฟฟ้าแบบติดตั้งแผ่นน้ำมันแร่ 2.5mva

น้ำมันแร่ทำหน้าที่เป็นฉนวนและตัวกลางทำความเย็น และเป็นตัวเลือกของเหลวฉนวนแบบดั้งเดิมและมีอายุมากที่สุดในอุตสาหกรรมหม้อแปลงไฟฟ้า ดังนั้นหม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่นน้ำมันแร่ขนาด 2.5mva จึงมีประสิทธิภาพเป็นฉนวนไฟฟ้าที่ดีเยี่ยม มีการนำความร้อนได้ดี และได้เปรียบด้านต้นทุน เมื่อเปรียบเทียบกับของเหลวฉนวนทางเลือก เช่น เอสเทอร์ธรรมชาติ แม้ว่าน้ำมันแร่จะมีจุดติดไฟที่ต่ำกว่า แต่ก็มีการลื่นไหลที่อุณหภูมิต่ำได้ดีกว่าและความน่าเชื่อถือที่สูงกว่าในภูมิภาคเย็นระหว่างการทำงาน

ปลั๊กหม้อแปลงรองรับสายขาเข้าสองประเภท ประเภทแรกคือประเภทตัวป้อนเครือข่ายแบบวงแหวน ซึ่งติดตั้งบุชชิ่งหลักสองชุด (รวมทั้งหมด 6 ชุดสำหรับสายขาเข้าและขาออก) และสวิตช์โหลดภายในสี่ตำแหน่ง สามารถเชื่อมต่อหม้อแปลงแบบอนุกรมเข้ากับวงจรเครือข่ายแบบวงแหวน ช่วยให้สามารถแยกข้อผิดพลาดและบำรุงรักษาแบบไม่หยุดนิ่ง โดยทั่วไปแนะนำให้ใช้หม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่นน้ำมันแร่ขนาด 2.5mva สำหรับการกำหนดค่านี้ ประเภทตัวป้อนแบบรัศมีมีบุชชิ่งหลักเพียงตัวเดียวและให้แหล่งจ่ายไฟแบบสายเดียว โดยมีต้นทุนที่ต่ำกว่าแต่ความน่าเชื่อถือลดลงตามลำดับ

ความต้านทานไฟฟ้าลัดวงจรเป็นพารามิเตอร์ที่สำคัญของหม้อแปลงไฟฟ้า ซึ่งส่งผลโดยตรงต่อระดับกระแสไฟลัดวงจรของระบบและอัตราการควบคุมแรงดันไฟฟ้า ค่าความต้านทานโดยทั่วไปของหม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่นคือ 5.0% ถึง 7.5% และค่าเป้าหมายการออกแบบมักจะตั้งไว้ที่ 5.75% ความต้านทาน 5.75% หมายความว่า เมื่อเกิดการลัดวงจรสามเฟสที่ด้านทุติยภูมิ กระแสไฟฟ้าลัดวงจรจะอยู่ที่ประมาณ 1/0.0575 ของกระแสไฟฟ้าที่กำหนด ซึ่งประมาณ 17.4 เท่าของกระแสไฟฟ้าที่กำหนด จากตัวอย่างด้านแรงดันไฟฟ้าต่ำ 400V กระแสไฟที่กำหนดจะอยู่ที่ประมาณ 3608A และกระแสไฟฟ้าลัดวงจรจะอยู่ที่ประมาณ 62.8kA ซึ่งอยู่ในช่วงที่สวิตช์เกียร์แรงดันปานกลางสามารถทนได้

ในระหว่างโหลดเต็ม แรงดันตกคร่อมจะอยู่ที่ประมาณ 5.75% ซึ่งเป็นที่ยอมรับสำหรับโหลดทางอุตสาหกรรมทั่วไป ตามมาตรฐาน IEC 60076 หม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่นน้ำมันแร่ขนาด 2.5mva มีความสามารถในการลัดวงจรเพื่อทนต่อผลกระทบด้านความร้อนและผลกระทบด้านความเสถียรแบบไดนามิก

พารามิเตอร์ทางเทคนิค:

ถาม: สำหรับหม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่นน้ำมันแร่ขนาด 2.5mva เหตุใดจึงยังจำเป็นต้องคำนึงถึงการไม่มีการสูญเสียโหลดเมื่อทำงานภายใต้โหลดที่เบาหรือสภาวะที่ไม่มีโหลดเป็นเวลานาน

ตอบ: เนื่องจากการสูญเสียน้ำหนักโดยไม่มีการโหลดส่วนใหญ่ประกอบด้วยสองส่วน ประการแรก การสูญเสียฮิสเทรีซิส: การสูญเสียพลังงานที่เกิดขึ้นเมื่อแกนเหล็กถูกทำให้เป็นแม่เหล็กซ้ำๆ ในสนามแม่เหล็กสลับ ประการที่สอง การสูญเสียกระแสไหลวน: การสูญเสียความร้อนที่เกิดจากกระแสหมุนเวียนที่เกิดขึ้นในแกนเหล็กโดยสนามแม่เหล็กสลับ

แม้ว่าด้านทุติยภูมิของหม้อแปลงไฟฟ้าจะเปิดวงจรอย่างสมบูรณ์หรืออยู่ในสถานะไม่ได้โหลด แต่ด้านหลักยังคงใช้ปริมาณคงที่โดยไม่มีการสูญเสียโหลด และไม่มีการสูญเสียโหลด ส่งผลให้ค่าไฟฟ้าสะสมอย่างต่อเนื่องและวัดปริมาณได้ สำหรับสถานการณ์ที่มีเวลาทำงานมากกว่า 3000 ชั่วโมง เมื่อเลือกรุ่น ควรให้ความสำคัญกับสถานการณ์ที่ไม่มีการสูญเสียโหลดต่ำกว่า (เช่น การใช้แผ่นเหล็กซิลิคอนที่เน้นการนำไฟฟ้าแม่เหล็กสูงหรือแกนโลหะผสมอสัณฐาน) แม้ว่าต้นทุนการจัดซื้อเริ่มแรกจะเพิ่มขึ้น 15 ถึง 20% แต่ความแตกต่างสามารถกู้คืนได้ด้วยการประหยัดค่าไฟฟ้าภายในสองปี

อุปกรณ์

รายละเอียดสินค้า

ประเภทแหวน

ประเภทเทอร์มินัล

ตัวหม้อแปลง

สินค้าอยู่ระหว่างดำเนินการ

ศูนย์ทดสอบ

การประชุมเชิงปฏิบัติการที่คดเคี้ยว
