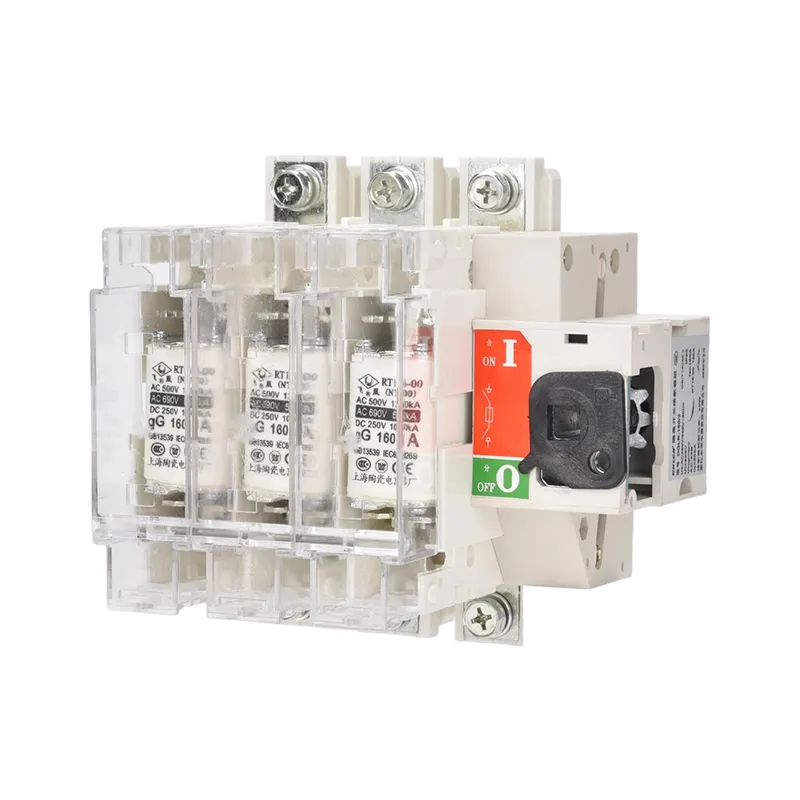

สรุปบทความ:การเลือกสวิตช์แยกฟิวส์ฟิวส์สามเฟส AC จำเป็นต้องพิจารณาอย่างรอบคอบเกี่ยวกับกระแสไฟที่กำหนด ความเข้ากันได้ของฟิวส์ การกำหนดค่าเสา ขนาดการติดตั้ง และการป้องกันการลัดวงจร Wenzhou Xifa Electrical Equipment Co., Ltd. จำหน่ายส่วนประกอบการจ่ายพลังงานสำหรับส่วนประกอบหม้อแปลง แผงไฟฟ้า และระบบไฟฟ้าทางอุตสาหกรรม คู่มือนี้จะอธิบายปัจจัยสำคัญที่ผู้ซื้อควรตรวจสอบก่อนเลือกรุ่นที่เหมาะสม
เมื่อเลือกสวิตช์แยกฟิวส์ฟิวส์สามเฟส AC ก่อนอื่นเราจะพิจารณาอุปกรณ์ที่จะให้บริการและสภาพการทำงานของวงจร การใช้งาน เช่น ตู้กระจายสินค้า ชุดประกอบหม้อแปลง และระบบไฟฟ้าทางอุตสาหกรรม อาจต้องการพิกัดกระแส การเตรียมการติดตั้ง และคุณลักษณะการป้องกันที่แตกต่างกัน
ก่อนเปรียบเทียบรุ่น ผู้ซื้อควรยืนยันแรงดันไฟฟ้าของระบบ กระแสไฟฟ้าที่คาดหวัง คุณลักษณะโหลด กระแสไฟฟ้าลัดวงจรที่มีอยู่ สภาพแวดล้อมการติดตั้ง และการกำหนดค่าขั้วที่จำเป็น
ตัวอย่างเช่น ตัวแยกฟิวส์ที่ติดตั้งที่ด้านแรงดันต่ำของหม้อแปลงไฟฟ้าระบบจำหน่ายจะต้องตรงกับระดับวงจรและรูปแบบการป้องกันของชุดประกอบที่สมบูรณ์ การเลือกรุ่นตามพิกัดปัจจุบันเพียงอย่างเดียวอาจส่งผลให้เกิดปัญหาความเข้ากันได้ระหว่างการติดตั้งหรือการใช้งาน
ตรวจสอบความพร้อมการกำหนดค่า oไม่ใช่ เอซี ทรี ดase Fuse Isolator Sแม่มด ขeก่อนที่จะสรุปข้อกำหนด
กระแสไฟของเฟรมและกระแสไฟของฟิวส์จะอธิบายคุณลักษณะที่แตกต่างกัน เฟรมเคอร์เรอร์รหัสประจำตัวคือระดับปัจจุบันของสวิตช์ ในขณะที่พิกัดกระแสฟิวส์หมายถึงพิกัดระบุของฟิวส์ที่ติดตั้ง ฟิวส์จะต้องเข้ากันได้กับสวิตช์และเหมาะสมสำหรับการป้องกันวงจรจริง
ตามข้อมูลจำเพาะของผลิตภัณฑ์ที่ให้มาจาก Wenzhou Xifa Electrical Equipment Co., Ltd. อัตรากระแสไฟของเฟรมที่มีอยู่อยู่ในช่วงตั้งแต่ 63 A ถึง 630 A
| เฟรมปัจจุบัน | การให้คะแนนฟิวส์ที่ระบุไว้ | ขนาดฟิวส์ |
|---|---|---|
| 63 อ | 10, 20, 30, 40, 50, 63 ก | 00ค |
| 160 ก | 63, 80, 100, 125, 160 ก | 0 |
| 250 ก | 160 ก; 200, 250 ก | 0; 1 |
| 400 ก | 300, 315, 400 ก | 2 |
| 630 ก | 400, 500, 630 ก | 3 |
หมายเหตุ: ค่าเหล่านี้สรุปพารามิเตอร์ผลิตภัณฑ์ที่ให้มา ตรวจสอบประเภทฟิวส์ที่เข้ากันได้และพิกัดที่แน่นอนสำหรับรุ่นที่เลือกก่อนสั่งซื้อ
ควรเลือกฟิวส์ตามโหลด ความแอมป์ของตัวนำ และการประสานงานการป้องกันที่จำเป็น วงจรมอเตอร์และวงจรหม้อแปลงไฟฟ้าอาจมีกระแสสตาร์ทและลักษณะความผิดปกติที่แตกต่างกัน ดังนั้นพิกัดฟิวส์เดียวกันจึงไม่เหมาะสมสำหรับทุกการใช้งาน
สวิตช์แยกฟิวส์สามเฟส AC ผสมผสานการแยกวงจรเข้ากับการป้องกันกระแสไฟเกินด้วยฟิวส์ ผู้ซื้อควรประเมินฟังก์ชันเหล่านี้แยกกันเพื่อให้แน่ใจว่าอุปกรณ์ตรงตามข้อกำหนดในการติดตั้ง
ฟิวส์เพียงอย่างเดียวไม่สามารถกำหนดประสิทธิภาพการลัดวงจรของชุดประกอบทั้งหมดได้ สวิตช์ ฟิวส์ ตัวนำ และอุปกรณ์ป้องกันต้นน้ำต้องได้รับการประสานงานตามความสามารถที่ได้รับการจัดอันดับ การแยกเพื่อการบำรุงรักษาต้องปฏิบัติตามขั้นตอนความปลอดภัยทางไฟฟ้าที่เกี่ยวข้องด้วย
หลังจากตรวจสอบความเข้ากันได้ทางไฟฟ้าแล้ว ผู้ซื้อควรตรวจสอบโครงร่างเสา การจัดติดตั้ง ขนาดโดยรวม และพื้นที่การเชื่อมต่อ ข้อมูลผลิตภัณฑ์ที่ให้มาประกอบด้วยการกำหนดค่าแบบสามขั้วและสี่ขั้ว รวมถึงตัวเลือกการติดตั้งแบบด้านหน้าและด้านข้างสำหรับรุ่นที่ใช้งานได้
| รายการที่เลือก | สิ่งที่ต้องตรวจสอบ | ทำไมมันถึงสำคัญ |
|---|---|---|
| การกำหนดค่าเสา | รุ่นสามขั้วหรือสี่ขั้ว | ตรงกับข้อกำหนดการแยกวงจรและความเป็นกลาง |
| การจัดวางการติดตั้ง | การติดตั้งแบบด้านหน้าหรือด้านข้าง | รับประกันความเข้ากันได้กับเค้าโครงพาเนล |
| ขนาด | ความกว้าง ความสูง ความลึก และตำแหน่งรูยึด | ป้องกันการรบกวนสายไฟและส่วนประกอบที่อยู่ติดกัน |
| การเชื่อมต่อ | ข้อกำหนดในการจัดเรียงสายเคเบิลหรือบัสบาร์และตัวนำ | รองรับการเชื่อมต่อทางไฟฟ้าที่เชื่อถือได้ |
ตัวอย่างเช่น ขนาดที่เผยแพร่สำหรับขนาดรายการซีรีส์ประเภทด้านหน้า 160 A เป็น 164 มม. สำหรับรุ่น 3 เสา และ 200 มม. สำหรับรุ่น 4 เสา ความแตกต่างนี้แสดงให้เห็นว่าเหตุใดผู้ซื้อจึงควรตรวจสอบโครงร่างเพื่อดูการกำหนดค่าที่แน่นอน แทนที่จะคิดว่ารุ่นที่มีอัตราเฟรมเท่ากันมีขนาดที่เหมือนกัน
ก่อนสั่งซื้อ ให้เปรียบเทียบ ดรออิ้งบอกขนาด ของผู้ผลิตกับโครงร่างแผง ปล่อยให้มีพื้นที่เพียงพอสำหรับการทำงานของมือจับ การดัดสายเคเบิล ระยะห่างทางไฟฟ้า และการเปลี่ยนฟิวส์
เอกสารทางเทคนิคช่วยให้ผู้ซื้อยืนยันว่าผลิตภัณฑ์ตรงตามข้อกำหนดของโครงการหรือไม่ เราขอแนะนำให้ขอเอกสารข้อมูลผลิตภัณฑ์ การเขียนแบบมิติ รายงานผลการทดสอบที่เกี่ยวข้อง และการยืนยันมาตรฐานฟิวส์ที่เข้ากันได้ก่อนที่จะอนุมัติแบบจำลอง
Wenzhou Xifa Electrical Equipment Co., Ltd. เชี่ยวชาญด้านการวิจัย การพัฒนา และการผลิตผลิตภัณฑ์จำหน่ายไฟฟ้าสำหรับระบบ 0.4 kV ถึง 35 kV กลุ่มผลิตภัณฑ์ของบริษัทประกอบด้วยเบรกเกอร์วงจรลม เซอร์กิตเบรกเกอร์เคสแบบขึ้นรูป หม้อแปลงกระแสไฟฟ้า หม้อแปลงไฟฟ้าที่มีศักยภาพ อุปกรณ์ป้องกันฟ้าผ่า และฟิวส์แบบดรอปเอาท์
บริษัทตั้งอยู่ในเขตพัฒนาเศรษฐกิจ Yueqing เจ้อเจียง ประเทศจีน เป็นบริษัทสาขาของ Conso Electrical Science and Technology Co., Ltd. ซึ่งผลิตหม้อแปลงไฟฟ้าระบบจำหน่าย สถานีย่อยขนาดกะทัดรัด และเซอร์กิตเบรกเกอร์สุญญากาศมาตั้งแต่ปี 2549
บริษัทระบุว่าผลิตภัณฑ์ของบริษัทผลิตภายใต้การจัดการคุณภาพ ISO 9001 และระบบการจัดการสิ่งแวดล้อม ISO 14001 และข้อกำหนดทางเทคนิคที่เกี่ยวข้องเป็นไปตามข้อกำหนด CE และ UL ผู้ซื้อควรขอใบรับรองที่เกี่ยวข้องหรือรายงานการทดสอบเพื่อตรวจสอบสถานะการปฏิบัติตามข้อกำหนดของรุ่นเฉพาะ
ข้อควรพิจารณาในการจัดซื้ออื่นๆ ได้แก่ ความพร้อมของฟิวส์สำรอง คำแนะนำในการติดตั้ง ระยะเวลาดำเนินการ และการสนับสนุนทางเทคนิคหลังการขาย รายละเอียดเหล่านี้อาจส่งผลต่อการทดสอบการใช้งานและการบำรุงรักษา โดยเฉพาะอย่างยิ่งเมื่อสวิตช์เป็นส่วนหนึ่งของชุดจ่ายไฟขนาดใหญ่
สำหรับรายละเอียดผลิตภัณฑ์ โปรดไปที่หน้าผลิตภัณฑ์สวิตช์แยกฟิวส์สามเฟส AC หรือติดต่อ Wenzhou Xifa Electrical Equipment Co., Ltd.
สวิตช์แยกฟิวส์สามเฟส AC ใช้เพื่อแยกวงจรไฟฟ้ากระแสสลับสามเฟสและให้การป้องกันกระแสไฟเกินโดยใช้ฟิวส์ในระบบจำหน่ายแรงดันต่ำที่เข้ากันได้ การใช้งานทั่วไป ได้แก่ ตู้กระจายสินค้า ชุดประกอบหม้อแปลง และการติดตั้งระบบไฟฟ้าทางอุตสาหกรรม
ตรวจสอบกระแสการออกแบบวงจร ความแอมป์ของตัวนำ คุณลักษณะโหลด และสภาวะความผิดปกติ จากนั้นเลือกกรอบสวิตช์และพิกัดฟิวส์ที่เข้ากันได้โดยอิงตามการประสานงานการป้องกันที่จำเป็นและมาตรฐานทางไฟฟ้าที่เกี่ยวข้อง
กระแสเฟรมระบุระดับกระแสของสวิตช์ ในขณะที่พิกัดกระแสฟิวส์ระบุพิกัดกระแสไฟระบุของฟิวส์ที่ติดตั้ง ฟิวส์ที่เลือกจะต้องเข้ากันได้กับสวิตช์และเหมาะสมสำหรับการป้องกันวงจร
ตัวเลือกขึ้นอยู่กับการกำหนดค่าวงจรและจำเป็นต้องมีการแยกแบบเป็นกลางหรือไม่ ยืนยันการจัดวางเสาโดยเทียบกับการออกแบบระบบ รูปแบบการต่อสายดิน และกฎการติดตั้งที่เกี่ยวข้อง
เฉพาะในกรณีที่อุปกรณ์เฉพาะได้รับการจัดอันดับสำหรับหน้าที่การสลับที่ต้องการ ตรวจสอบพิกัดการทำงานและประเภทการใช้งานของผู้ผลิต แทนที่จะคิดว่าตัวแยกกระแสไฟฟ้าทุกตัวสามารถขัดจังหวะกระแสโหลดปกติได้
ระบุแรงดันไฟฟ้าของระบบ อัตรากระแสไฟที่ต้องการ ข้อมูลจำเพาะของฟิวส์ การกำหนดค่าเสา การจัดติดตั้ง ขนาดการติดตั้ง ปริมาณ และมาตรฐานที่บังคับใช้ ไดอะแกรมบรรทัดเดียวหรือการวาดแผงสามารถช่วยยืนยันความเข้ากันได้ของผลิตภัณฑ์
การเลือกสวิตช์แยกฟิวส์ฟิวส์สามเฟส AC จำเป็นต้องมีการตรวจสอบพิกัดไฟฟ้า คุณลักษณะฟิวส์ ขนาดการติดตั้ง และสภาพการทำงานอย่างรอบคอบ การตรวจสอบรายละเอียดเหล่านี้ก่อนสั่งซื้อจะช่วยลดการเปลี่ยนแปลงการติดตั้งและสนับสนุนการทำงานที่เชื่อถือได้ภายในระบบจำหน่าย Wenzhou Xifa Electrical Equipment Co., Ltd. ให้ข้อมูลผลิตภัณฑ์และการสนับสนุนทางเทคนิคเพื่อช่วยลูกค้าระบุการกำหนดค่าที่เหมาะสมสำหรับการใช้งานของตน
-
