จุดเชื่อมต่อ Dyn11 หม้อแปลงไฟฟ้าแบบติดแผ่น 2000kva

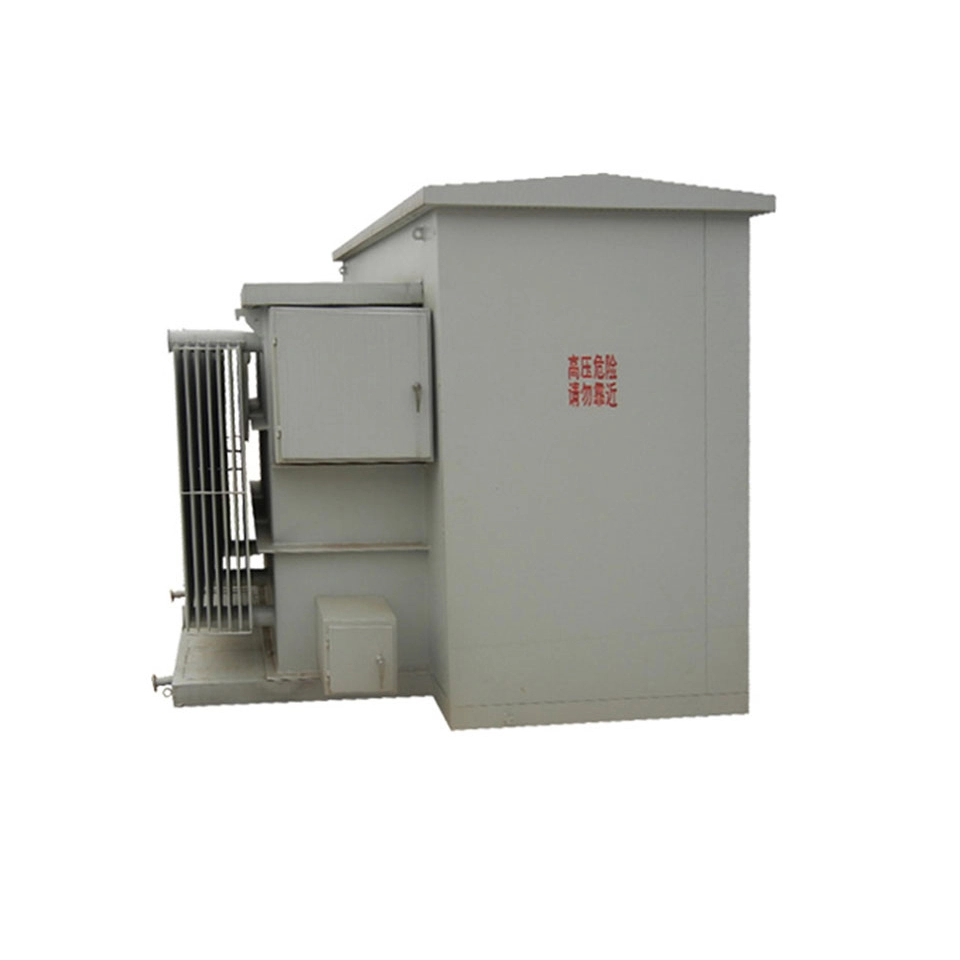

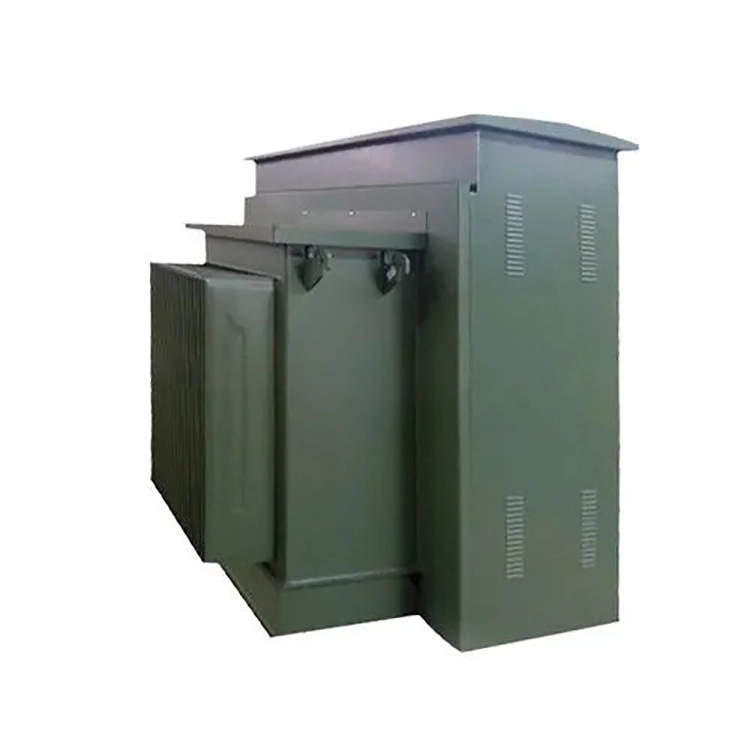

การเชื่อมต่อ dyn11 หม้อแปลงแบบติดแผ่น 2000kva เป็นหม้อแปลงไฟฟ้าระบบจำหน่ายแบบแช่น้ำมันแบบสามเฟสพร้อมการออกแบบตัวเรือนแบบติดแผ่น สามารถติดตั้งได้โดยตรงบนพื้นกลางแจ้ง และใช้กันอย่างแพร่หลายในสวนอุตสาหกรรม อาคารพาณิชย์ และเครือข่ายการกระจายสินค้าในเมือง ฯลฯ

คุณลักษณะหลักอยู่ในกลุ่มเวกเตอร์ Dyn11 ด้านไฟฟ้าแรงสูงเชื่อมต่อกันเป็นรูปสามเหลี่ยม (D) ด้านไฟฟ้าแรงต่ำเชื่อมต่อกันเป็นรูปดาว (Y) โดยแยกจุดที่เป็นกลางออก และเฟสของแรงดันไฟฟ้าด้านแรงดันต่ำจะล่าช้ากว่าด้านไฟฟ้าแรงสูง 30° วิธีการเชื่อมต่อนี้ให้ข้อได้เปรียบที่ไม่เหมือนใครในการทำงานแบบขนานของหม้อแปลงหลายตัวและในการระงับกระแสลำดับเป็นศูนย์

ภายใต้สภาวะการทำงานของการเชื่อมต่อแบบสตาร์ที่มีการต่อกราวด์จุดที่เป็นกลาง กระแสไฟฟ้าฮาร์มอนิกที่สามที่สร้างโดยโหลดไม่เชิงเส้น (เช่น ตัวแปลงความถี่ อุปกรณ์จ่ายไฟสำหรับขับ LED วงจรเรียงกระแสส่วนหน้าของ UPS) จะก่อตัวเป็นวงปิดภายในขดลวดเดลต้า กลไกเฉพาะมีดังนี้ กระแสฮาร์มอนิกกระแสที่สามอยู่ในเฟสซึ่งกันและกันในแง่ของเฟสเวลา และไม่สามารถไหลออกผ่านเส้นกลางบนฝั่งดาวได้ แต่สามารถไหลเวียนภายในขดลวดเดลต้าและกระจายพลังงานไปในรูปของความร้อน

ข้อมูลที่วัดได้บ่งชี้ว่าการเชื่อมต่อหม้อแปลงที่ติดตั้งบนแพด dyn11 ขนาด 2000kva สามารถลดอัตราการบิดเบือนฮาร์มอนิกที่สามที่ด้านแรงดันไฟฟ้าต่ำได้ประมาณ 60% ถึง 80% ดังนั้นจึงทำให้รูปคลื่นแรงดันไฟฟ้าบนบัสแรงดันต่ำบริสุทธิ์ได้อย่างมีประสิทธิภาพ และยืดอายุการใช้งานของอุปกรณ์อิเล็กทรอนิกส์ที่มีความแม่นยำตามมา

พารามิเตอร์ทางเทคนิค:

ถาม: สำหรับการเชื่อมต่อหม้อแปลงแบบติดตั้งบนแพด dyn11 ขนาด 2000kva เหตุใดจึงต้องให้ความสนใจเป็นพิเศษกับวิธีการกระตุ้นจุดเป็นกลางและความต่อเนื่องของการต่อสายดิน แทนที่จะติดตามประสบการณ์ของหม้อแปลงความจุขนาดเล็กโดยตรง

ตอบ: กระแสไฟพิกัดที่ด้านแรงดันต่ำของการเชื่อมต่อหม้อแปลงแบบติดตั้งบนแผ่น dyn11 ขนาด 2000kva ได้เข้าใกล้ 3000A (โดยยกตัวอย่างที่ 400V) ซึ่งสูงกว่าอุปกรณ์ที่มีความจุขนาดเล็กทั่วไปมาก แม้ว่าการเชื่อมต่อ Dyn11 จะสามารถแยกกระแสลำดับเป็นศูนย์บนด้านไฟฟ้าแรงสูงได้ แต่จุดที่เป็นกลางบนด้านแรงดันต่ำจะต้องทนต่อกระแสที่ไม่สมดุลที่มีขนาดใหญ่มาก ตัวอย่างเช่น เมื่อจ่ายไฟให้กับวงจรไฟส่องสว่างเฟสเดียวหรือวงจรควบคุมจำนวนมาก กระแสไฟฟ้าที่เป็นกลางอาจถึงมากกว่า 50% ของกระแสเฟส

หากแนวทางปฏิบัติของหม้อแปลงที่ต่ำกว่า 1,000kVA ถูกนำมาใช้อย่างสุ่มสี่สุ่มห้าในโครงการนี้ การใช้บัสบาร์ที่เป็นกลางที่บางลงหรืออาศัยการเชื่อมต่อสายดินเพียงตัวเดียวจะทำให้จุดที่เป็นกลางเกิดความร้อนสูงเกินไป ขั้วต่อการเชื่อมต่อจะละลาย และแม้กระทั่งนำไปสู่การเปลี่ยนตำแหน่งของจุดที่เป็นกลางอย่างรุนแรง ส่งผลให้อุปกรณ์เฟสเดียวจำนวนมากไหม้

ดังนั้นเมื่อทำการสั่งซื้อจำเป็นต้องระบุข้อกำหนดอย่างชัดเจน: พื้นที่หน้าตัดของบัสบาร์ที่เป็นกลางควรมีค่าไม่น้อยกว่า 70% ของเส้นเฟส (แนะนำให้เป็นของหน้าตัดเดียวกัน) และควรติดตั้งแผ่นเชื่อมต่อกราวด์ที่ถอดออกได้และอุปกรณ์ตรวจสอบจุดโอเวอร์โหลดที่เป็นกลาง หากเพิกเฉยต่อประเด็นนี้ การเชื่อมต่อหม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่น dyn11 ขนาด 2000kva อาจประสบอุบัติเหตุไฟดับที่จุดที่เป็นกลางภายในครึ่งปีของการทำงาน ในขณะที่การทดสอบตามปกติจากโรงงานไม่สามารถเปิดเผยอันตรายที่ซ่อนอยู่นี้ได้
