หม้อแปลงไฟฟ้าแบบติดแผ่นเติมน้ำมัน 1,000kva

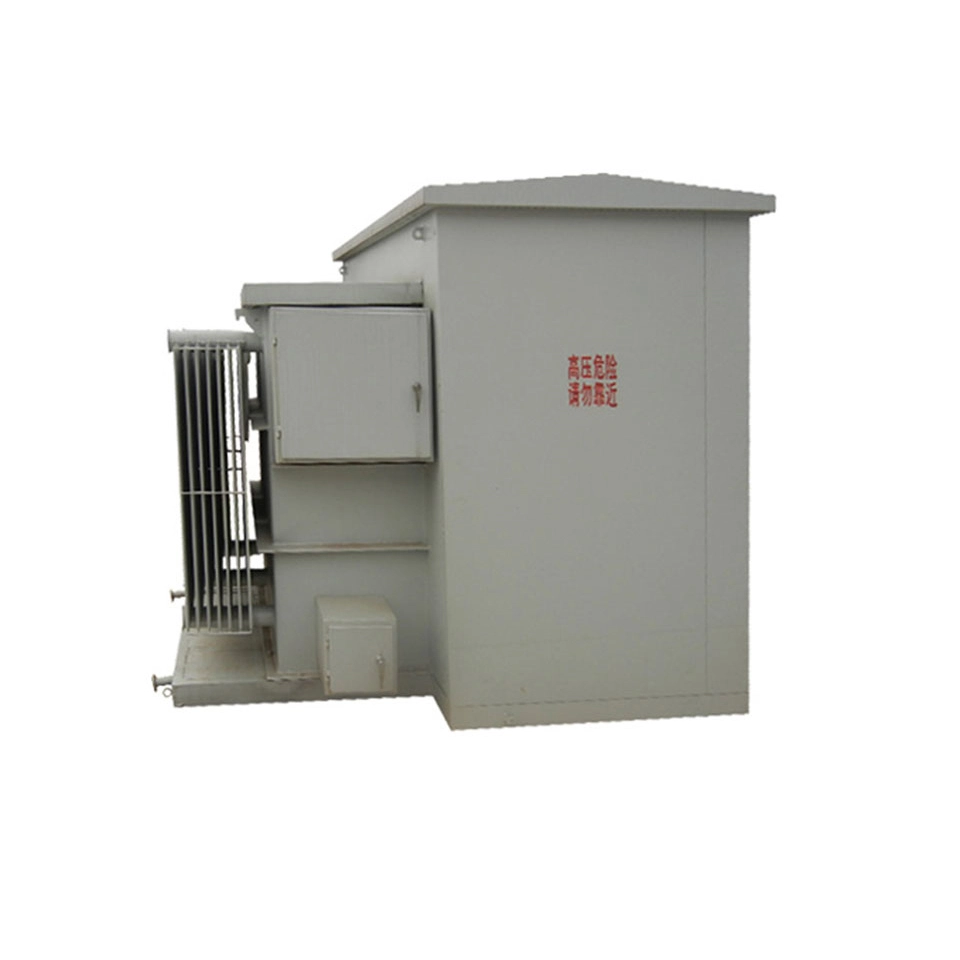

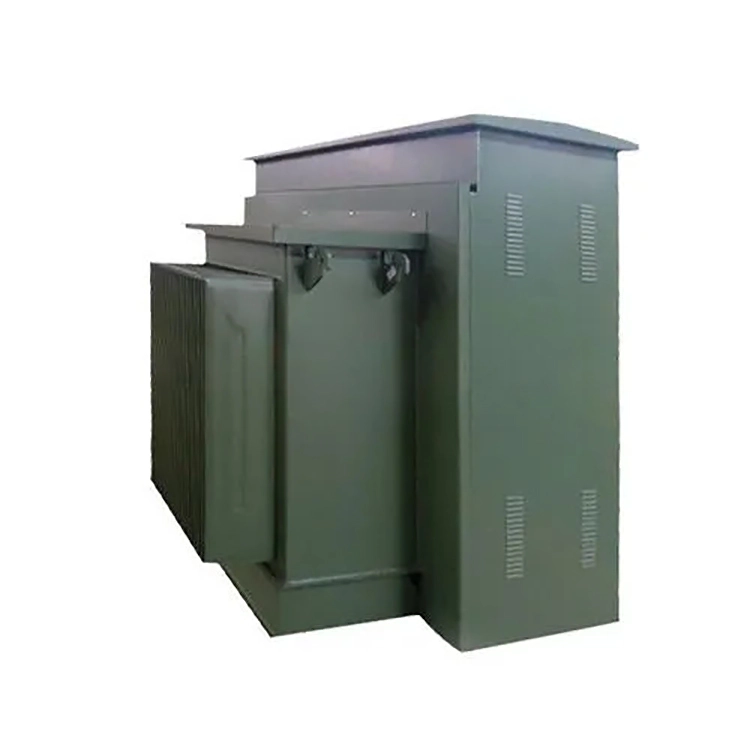

หม้อแปลงไฟฟ้าแบบติดแผ่นเติมน้ำมัน 1,000kva เป็นหม้อแปลงไฟฟ้าระบบจำหน่ายแบบ 3 เฟสที่ออกแบบมาเป็นพิเศษสำหรับการติดตั้งภาคพื้นดินภายนอกอาคาร โดยมีความจุพิกัด 1,000 kva โดยจะติดตั้งบนฐานรากคอนกรีตสำเร็จรูปโดยตรง แทนที่จะติดตั้งหรือฝังไว้ใต้ดิน แกนเหล็กและขดลวดจุ่มอยู่ในน้ำมันฉนวนอย่างสมบูรณ์ โดยใช้คุณสมบัติความเป็นฉนวนสูงและคุณสมบัติการกระจายความร้อนของน้ำมันเพื่อให้ได้ฉนวนไฟฟ้าและการจัดการความร้อน

เปลือกของหม้อแปลงไฟฟ้าแบบติดแผ่นเติมน้ำมันขนาด 1,000kva ทำจากถังน้ำมันลูกฟูก และพื้นผิวการกระจายความร้อนจะเพิ่มขึ้นโดยใช้แผ่นลูกฟูก ทำให้เกิดการระบายความร้อนของ ONAN คุณสมบัติความยืดหยุ่นของคลื่นสามารถดูดซับการขยายตัวของปริมาตรของน้ำมันฉนวนที่เกิดจากการเปลี่ยนแปลงของอุณหภูมิ โครงสร้างที่ปิดสนิททำให้มั่นใจได้ว่าน้ำมันฉนวนจะไม่สัมผัสกับอากาศภายนอก ป้องกันการเสื่อมสภาพของคุณภาพน้ำมันและการเสื่อมสภาพของวัสดุฉนวนได้อย่างมีประสิทธิภาพเนื่องจากการบุกรุกของออกซิเจนและความชื้น

โครงสร้างทั้งหมดของหม้อแปลงไฟฟ้าแบบติดแผ่นเติมน้ำมันขนาด 1,000kva ประกอบด้วยสามช่องแยกกัน ได้แก่ ห้องไฟฟ้าแรงสูง ห้องไฟฟ้าแรงต่ำ และห้องหม้อแปลงไฟฟ้า ประตูห้องไฟฟ้าแรงต่ำมีระบบล็อคสามจุด ประตูห้องไฟฟ้าแรงสูงจะเปิดได้เฉพาะเมื่อเปิดประตูห้องไฟฟ้าแรงต่ำแล้วเท่านั้น เพื่อป้องกันการทำงานแบบไฟฟ้าแรงสูงด้านไฟฟ้าแรงสูง ทั้งด้านไฟฟ้าแรงสูงและแรงดันต่ำติดตั้งขั้วต่อสายดิน NEMA

ในแง่ของการกำหนดค่าทางไฟฟ้าและการป้องกัน หม้อแปลงไฟฟ้าแบบติดแผ่นเติมน้ำมันขนาด 1000kva นี้รองรับกลุ่มการเชื่อมต่อที่หลากหลาย เช่น Dyn11, Yyn0 ซึ่งเหมาะสำหรับลักษณะโหลดที่แตกต่างกัน ด้านไฟฟ้าแรงสูงรวมการป้องกันสวิตช์โหลดและฟิวส์เข้าด้วยกัน และติดตั้งวาล์วปล่อยแรงดัน อุณหภูมิน้ำมัน และการตรวจสอบระดับน้ำมัน เป็นไปตามมาตรฐานประสิทธิภาพการใช้พลังงาน DOE 2016 ที่มีประสิทธิภาพ ≥ 99.2% และมีความปลอดภัยและเชื่อถือได้

พารามิเตอร์ทางเทคนิค

สวนอุตสาหกรรมตั้งใจที่จะซื้อหม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่นเติมน้ำมันขนาด 1,000kva ซึ่งจะจ่ายพลังงานให้กับมอเตอร์แบบอะซิงโครนัสสามเฟส ปั๊มน้ำ และอุปกรณ์ไฟฟ้าอื่น ๆ เป็นหลัก โดยพื้นฐานแล้วโหลดสามเฟสนั้นมีความสมดุล แต่สภาพแวดล้อมในสถานที่มีฝุ่นจำนวนมาก และหม้อแปลงไฟฟ้าจำเป็นต้องมีต้นทุนการจัดซื้อเริ่มแรกที่ค่อนข้างต่ำ กลุ่มการเชื่อมต่อควรได้รับการจัดลำดับความสำคัญเป็น Dyn11 หรือ Yyn0 หรือไม่ ทำไม

จากการเปรียบเทียบประสิทธิภาพ กลุ่มการเชื่อมต่อ Dyn11 ควรเป็นตัวเลือกที่ต้องการ ในแง่ของความสามารถในการต้านทานความไม่สมดุลของสามเฟส Dyn11 อนุญาตให้กระแสไฟเส้นกลางเข้าถึงมากกว่า 75% ของกระแสเฟส ในขณะที่ Yyn0 โดยทั่วไปจะจำกัดให้อยู่ภายใน 25% ในแง่ของการปราบปรามฮาร์มอนิก การเชื่อมต่อสามเหลี่ยมด้านไฟฟ้าแรงสูงของ Dyn11 สามารถให้เส้นทางหมุนเวียนสำหรับฮาร์มอนิกที่สาม ซึ่งหลีกเลี่ยงการบิดเบือนของรูปคลื่นแรงดันไฟฟ้าได้อย่างมีประสิทธิภาพ ในขณะที่ Yyn0 มีความสามารถในการปราบปรามที่ค่อนข้างเฉลี่ย ในแง่ของกระแสไฟฟ้าขัดข้องของการลงกราวด์เฟสเดียว Dyn11 จะสร้างกระแสไฟฟ้าขัดข้องที่ใหญ่ขึ้น ซึ่งง่ายกว่าสำหรับการป้องกันรีเลย์ในการตรวจจับและดำเนินการได้อย่างน่าเชื่อถือ ในขณะที่กระแสไฟฟ้าขัดข้องของ Yyn0 นั้นค่อนข้างเล็ก ทำให้การกำหนดค่าการป้องกันทำได้ยากขึ้น

โดยรวมแล้ว Dyn11 เหมาะสำหรับสถานการณ์ที่เกี่ยวข้องกับโหลดแบบผสมสมัยใหม่ เช่น ไฟ LED, เครื่องปรับอากาศความถี่ตัวแปร และเสาชาร์จ ในขณะที่ Yyn0 เหมาะสำหรับโหลดพลังงานบริสุทธิ์ที่สมดุลอย่างเคร่งครัดสามเฟสและโครงการที่มีความอ่อนไหวต่อต้นทุนสูง ดังนั้น โดยไม่มีข้อจำกัดพิเศษ กลุ่มการเชื่อมต่อของหม้อแปลงติดตั้งแบบแผ่นเติมน้ำมันขนาด 1000kva ควรจัดลำดับความสำคัญเป็น Dyn11
