A สกุลเงินหม้อแปลงไฟฟ้า (CT)เป็นส่วนประกอบที่สำคัญในระบบไฟฟ้าและพลังงานสมัยใหม่ ช่วยให้สามารถวัดกระแสไฟฟ้า ปกป้องระบบ และตรวจติดตามพลังงานได้อย่างแม่นยำ โดยไม่ต้องสัมผัสทางไฟฟ้าโดยตรง การเลือก CT ที่เหมาะสมถือเป็นสิ่งสำคัญในการรับรองความปลอดภัย ความถูกต้อง และความน่าเชื่อถือของระบบในระยะยาว
ในคู่มือเชิงลึกนี้ เราจะสำรวจวิธีการทำงานของหม้อแปลงกระแสไฟฟ้า ประเภท CT ต่างๆ เกณฑ์การเลือกหลัก ระดับความแม่นยำ แนวทางปฏิบัติที่ดีที่สุดในการติดตั้ง และการใช้งานในโลกแห่งความเป็นจริง ไม่ว่าคุณกำลังออกแบบระบบไฟฟ้าทางอุตสาหกรรม อัปเกรดการตรวจสอบพลังงาน หรือเลือก CT สำหรับรีเลย์ป้องกัน บทความนี้จะช่วยให้คุณมีข้อมูลในการตัดสินใจ
A หม้อแปลงกระแส (CT)เป็นหม้อแปลงเครื่องมือที่ออกแบบมาเพื่อลดค่าไฟฟ้ากระแสสลับ (AC) สูงให้เหลือต่ำกว่าระดับมาตรฐาน ซึ่งสามารถวัดหรือตรวจสอบได้อย่างปลอดภัยด้วยมิเตอร์ รีเลย์ป้องกัน หรืออุปกรณ์ควบคุม
CTs ใช้กันอย่างแพร่หลายใน:
CT จัดให้มีการแยกทางไฟฟ้าระหว่างวงจรไฟฟ้าแรงสูงและอุปกรณ์วัดแรงดันต่ำโดยใช้การเหนี่ยวนำแม่เหล็กไฟฟ้า ซึ่งช่วยเพิ่มความปลอดภัยของระบบได้อย่างมาก
หลักการทำงานของหม้อแปลงกระแสจะขึ้นอยู่กับกฎการเหนี่ยวนำแม่เหล็กไฟฟ้าของฟาราเดย์. เมื่อกระแสไหลผ่านตัวนำปฐมภูมิ มันจะสร้างสนามแม่เหล็กรอบแกนกลาง ฟลักซ์แม่เหล็กนี้เหนี่ยวนำกระแสตามสัดส่วนในขดลวดทุติยภูมิ
ตัวอย่างเช่น CT จัดอันดับที่1,000A:5Aแปลงกระแสไฟฟ้าปฐมภูมิ 1,000 แอมแปร์เป็น 5 แอมแปร์ที่สามารถจัดการได้สำหรับเครื่องมือวัด
Window CT มีช่องเปิดแบบวงกลมซึ่งตัวนำหลักผ่าน มีขนาดกะทัดรัด เชื่อถือได้ และมักใช้ในแผงสวิตช์เกียร์และแผงจ่ายไฟ
สามารถติดตั้ง CT แบบแยกแกนได้โดยไม่ต้องถอดตัวนำหลักออก ทำให้เหมาะอย่างยิ่งสำหรับการปรับปรุงระบบที่มีอยู่และการตรวจสอบพลังงาน
CT แบบแท่งใช้ตัวนำหลักในตัวและได้รับการออกแบบสำหรับการใช้งานกระแสสูงที่มีความแข็งแรงเชิงกลที่ดีเยี่ยม

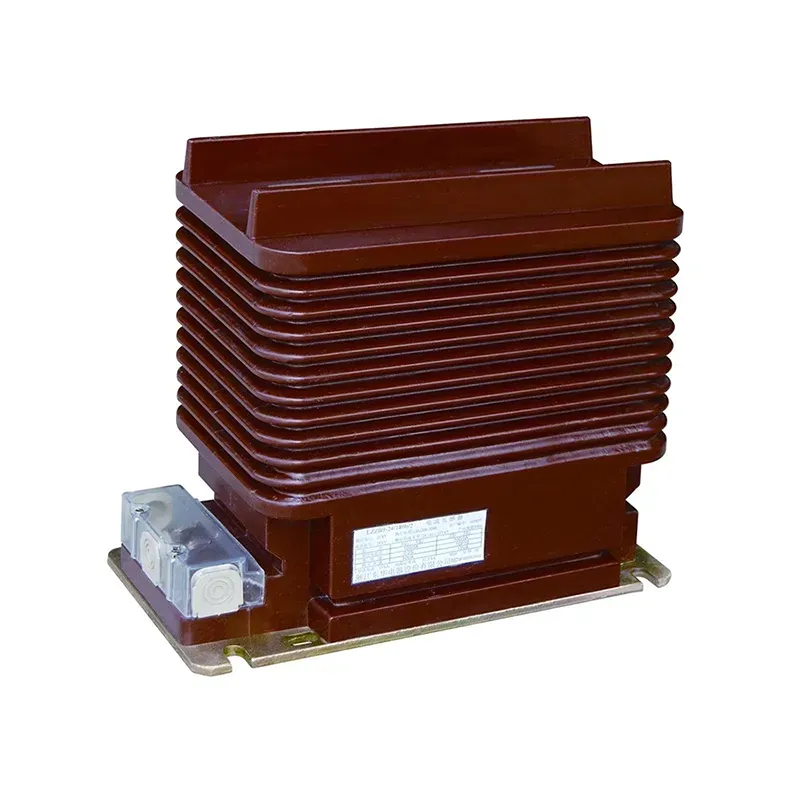

CT เหล่านี้ประกอบด้วยการหมุนหลายรอบบนขดลวดปฐมภูมิ และใช้สำหรับการใช้งานการวัดกระแสต่ำและมีความแม่นยำสูง
การเลือก CT ที่เหมาะสมต้องอาศัยความสมดุลระหว่างประสิทธิภาพ ความปลอดภัย และต้นทุน ด้านล่างนี้เป็นเกณฑ์ที่สำคัญที่สุดที่ต้องพิจารณา:
เลือก CT ที่มีพิกัดกระแสหลักที่ตรงกันหรือเกินกระแสการทำงานสูงสุดของระบบของคุณเล็กน้อย
ระดับความแม่นยำจะกำหนดว่า CT สร้างกระแสไฟฟ้าหลักได้อย่างแม่นยำเพียงใด นี่เป็นสิ่งสำคัญอย่างยิ่งสำหรับระบบการเรียกเก็บเงินและการป้องกัน
ภาระหมายถึงโหลดทั้งหมด (เป็น VA) ที่เชื่อมต่อกับ CT ทุติยภูมิ การเกินภาระที่กำหนดจะลดความแม่นยำและอาจทำให้เกิดความร้อนสูงเกินไป
ผู้ผลิตชอบซีฟานำเสนอโซลูชัน CT ที่ปรับแต่งให้ตรงกับความต้องการของระบบเฉพาะ เพื่อให้มั่นใจถึงประสิทธิภาพสูงสุดและความน่าเชื่อถือในระยะยาว
ระดับความแม่นยำกำหนดข้อผิดพลาดที่อนุญาตของ CT ภายใต้เงื่อนไขที่ระบุ
การเลือกระดับความแม่นยำที่ถูกต้องช่วยให้มั่นใจว่าสอดคล้องกับมาตรฐาน เช่น IEC และ IEEE ในขณะที่ยังคงรักษาประสิทธิภาพของระบบไว้
ในโครงสร้างพื้นฐานด้านพลังงานสมัยใหม่ CT มีบทบาทสำคัญในการเปิดใช้กลยุทธ์การติดตามอัจฉริยะและการบำรุงรักษาเชิงคาดการณ์
การติดตั้งที่เหมาะสมถือเป็นสิ่งสำคัญเพื่อให้มั่นใจถึงการทำงานของ CT ที่ปลอดภัยและแม่นยำ
การติดตั้งที่ไม่ถูกต้องอาจทำให้เกิดแรงดันไฟฟ้าเกินที่เป็นอันตรายและการอ่านค่าที่ไม่ถูกต้อง
| ประเภทซีที | ข้อได้เปรียบหลัก | การใช้งานทั่วไป |
|---|---|---|
| วินโดว์ ซีที | กะทัดรัดและประหยัด | แผงสวิตช์เกียร์ |
| แยกแกน CT | ติดตั้งง่าย | การปรับปรุงพลังงาน |
| บาร์-Type CT | ความจุกระแสไฟสูง | สถานีย่อย |
| ซีทีบาดแผล | มีความแม่นยำสูง | การวัดกระแสต่ำ |
CT ทุติยภูมิแบบวงจรเปิดสามารถสร้างแรงดันไฟฟ้าสูงจนเป็นอันตราย ทำให้เกิดความเสี่ยงด้านความปลอดภัยอย่างร้ายแรง และอุปกรณ์ที่อาจสร้างความเสียหายได้
CT แบบดั้งเดิมได้รับการออกแบบมาสำหรับกระแสไฟ AC เท่านั้น สำหรับการวัด DC จำเป็นต้องใช้เซนเซอร์ Hall Effect
ด้วยการติดตั้งและสภาวะการทำงานที่เหมาะสม CT คุณภาพสูงจะมีอายุการใช้งาน 20-30 ปีหรือมากกว่านั้น
ไม่จำเป็น. ความแม่นยำที่สูงขึ้นจะทำให้ต้นทุนเพิ่มขึ้น ระดับความแม่นยำควรตรงกับข้อกำหนดที่แท้จริงของแอปพลิเคชัน
การเลือกสิ่งที่ถูกต้องหม้อแปลงกระแส (CT)เป็นขั้นตอนสำคัญในการออกแบบระบบไฟฟ้าที่ปลอดภัย มีประสิทธิภาพ และเชื่อถือได้ ด้วยการทำความเข้าใจประเภท CT คลาสความแม่นยำ และข้อกำหนดการใช้งาน วิศวกรและนักออกแบบระบบสามารถปรับปรุงประสิทธิภาพและลดความเสี่ยงในการปฏิบัติงานได้อย่างมาก
หากคุณกำลังมองหาโซลูชันหม้อแปลงกระแสที่เชื่อถือได้และปรับแต่งได้ซีฟานำเสนอผลิตภัณฑ์ CT ที่หลากหลายซึ่งได้รับการออกแบบทางวิศวกรรมเพื่อความแม่นยำ ความทนทาน และสอดคล้องกับมาตรฐานสากล
หากต้องการเรียนรู้เพิ่มเติมเกี่ยวกับการเลือกหม้อแปลงกระแสที่เหมาะสมที่สุดสำหรับโครงการของคุณ หรือหากต้องการขอรับการสนับสนุนทางเทคนิคติดต่อเราวันนี้และให้ผู้เชี่ยวชาญของเราช่วยคุณขับเคลื่อนระบบของคุณด้วยความมั่นใจ
