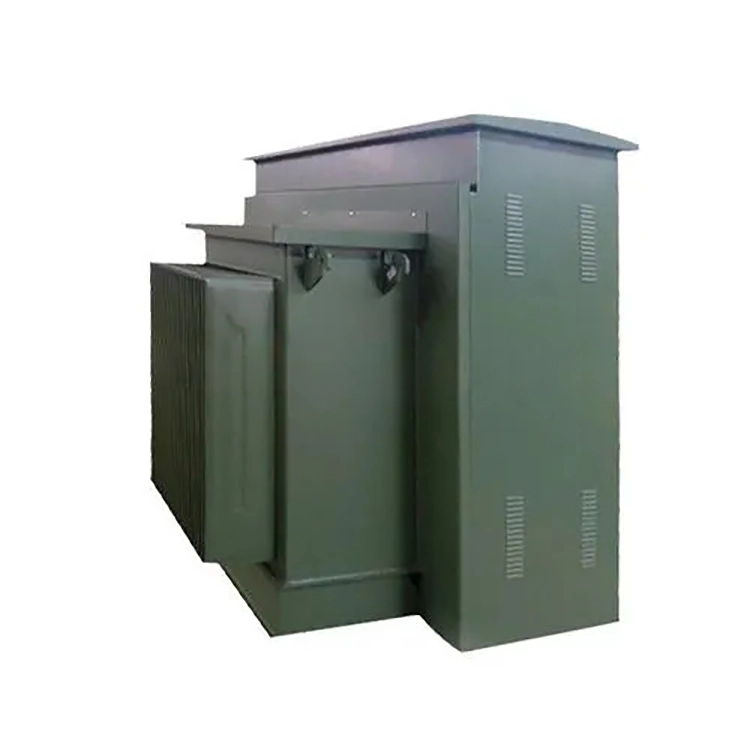

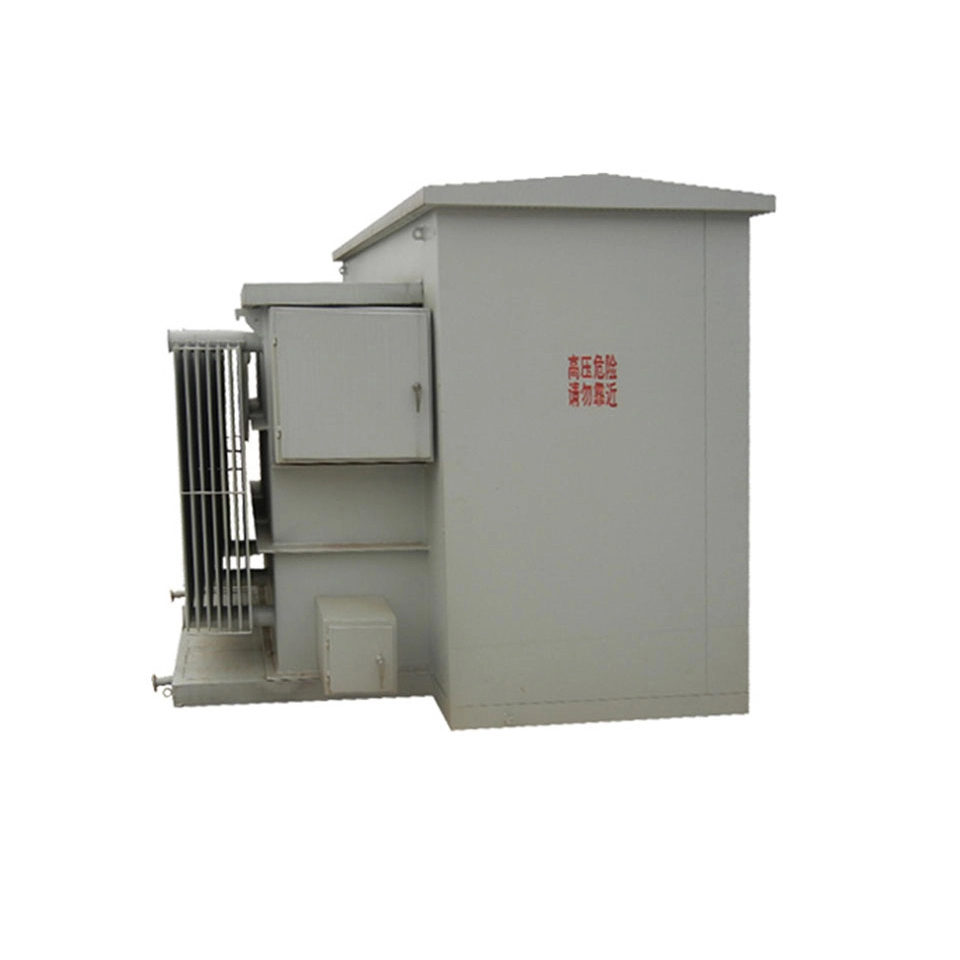

33 0.4kv 1250kva หม้อแปลงไฟฟ้าแบบติดแผ่นเฟสเดียว

33 0.4kv 1250kva หม้อแปลงไฟฟ้าแบบติดแผ่นเฟสเดียวเป็นโซลูชันระดับไฮเอนด์ที่ออกแบบมาโดยเฉพาะสำหรับระบบไฟฟ้าใต้ดินขนาดใหญ่ มีตัวเครื่องที่ปลอดภัยและทนต่อสภาพอากาศ และติดตั้งการกำหนดค่าหน้าสัมผัสไฟฟ้าหรือหน้าสัมผัสแบบสดขั้นสูง ซึ่งเพิ่มความปลอดภัยของบุคลากรให้สูงสุดและป้องกันการงัดแงะในที่สาธารณะ หม้อแปลงไฟฟ้าแบบติดแผ่นเฟสเดียวขนาด 33 0.4kv 1250kva นี้เป็นไปตามมาตรฐาน ANSI, IEEE และข้อกำหนดด้านประสิทธิภาพการใช้พลังงาน และสามารถแปลงแรงดันไฟฟ้าหลักสูงสุด 33kV เป็นแรงดันไฟฟ้าทุติยภูมิแบบยืดหยุ่น ให้ความสามารถในการป้องกันการลัดวงจรที่ยอดเยี่ยมและการทำงานที่เงียบสำหรับการใช้งานที่อยู่อาศัยและเชิงพาณิชย์ขนาดใหญ่

พารามิเตอร์ทางเทคนิค:

ในแอปพลิเคชันหม้อแปลงแบบติดแผ่นเฟสเดียวขนาด 33 0.4kv 1250kva นี้ เหตุใดจึงมักใช้ 0.4kV ที่ด้านแรงดันไฟฟ้าต่ำแทนที่จะเป็นระดับแรงดันไฟฟ้าอื่น

400V (สามเฟส) / 230V (เฟสเดียว) เป็นระดับแรงดันไฟฟ้าทั่วไปในระบบจำหน่ายไฟฟ้าแรงดันต่ำมาตรฐาน IEC และใช้กันอย่างแพร่หลายในการใช้งานในที่พักอาศัย อาคารพาณิชย์ และอุตสาหกรรมเบา สำหรับอุปกรณ์ เช่น ตู้สวิตช์แรงดันต่ำ เซอร์กิตเบรกเกอร์ และสายเคเบิล อุปกรณ์เหล่านี้จะอยู่ในสภาพสมบูรณ์และมีอัตราส่วนประสิทธิภาพด้านต้นทุนสูงที่ระดับ 400V ไฟ 1 เฟส 230V สามารถจ่ายไฟให้กับหลอดไฟธรรมดา ปลั๊กไฟ และเครื่องใช้ในครัวเรือนได้โดยตรง โดยไม่จำเป็นต้องลดแรงดันไฟฟ้าเพิ่มเติม

โดยทั่วไป 0.4kV สามารถส่งสัญญาณได้ไกล 200 ถึง 500 เมตร ภายในพื้นที่อยู่อาศัยหรือเชิงพาณิชย์ (ซึ่งสอดคล้องกับแรงดันไฟฟ้าตกปกติที่ ≤5%) 1250kVA มักจะใช้กับจุดรับน้ำหนักขนาดใหญ่ เช่น ศูนย์การค้า วิทยาเขต ศูนย์การแพทย์ โดยมีหม้อแปลงตั้งอยู่ใกล้กับศูนย์โหลด 0.4kV ก็เพียงพอแล้วและไม่ต้องใช้แรงดันไฟฟ้าที่สูงกว่านี้

เมื่อใช้หม้อแปลงแบบติดตั้งแผ่นเฟสเดียวขนาด 33 0.4kv 1250kva สามตัวดังกล่าวเพื่อสร้างกลุ่มสามเฟส (ความจุรวม 3750kVA) เมื่อเปรียบเทียบกับการใช้หม้อแปลงสามเฟสหนึ่งตัวที่มีความจุเท่ากัน อะไรคือความแตกต่างที่สำคัญและข้อควรระวังในแง่ของการกระจายน้ำหนัก การต่อสายดินจุดที่เป็นกลาง และการกำหนดค่าการป้องกัน?

เมื่อใช้หม้อแปลงแบบติดตั้งแผ่นเฟสเดียวขนาด 33 0.4kv 1250kva สามตัวในการกำหนดค่าแบบสามเฟส ความแตกต่างหลักจากหม้อแปลงเฟสเดียวที่มีความจุเท่ากันจะเป็นดังนี้:

การกระจายโหลดจะต้องมีความสมดุลอย่างเคร่งครัด มิฉะนั้น การโอเวอร์โหลดในบางเฟสจะทำให้เกิดการเบี่ยงเบนอย่างรุนแรงที่จุดที่เป็นกลาง และไม่สามารถชดเชยได้เช่นเดียวกับในหม้อแปลงสามเฟสผ่านการโต้ตอบของสนามแม่เหล็กซึ่งกันและกัน

ขั้นแรก สำหรับการต่อสายดินจุดที่เป็นกลาง จุดที่เป็นกลางแรงดันต่ำของหม้อแปลงที่ติดตั้งแผ่นเฟสเดียวขนาด 33 0.4kv 1250kva สามตัวจำเป็นต้องเชื่อมต่อภายนอกแล้วต่อสายดินที่จุดเดียว มิฉะนั้น อาจเกิดความต่างศักย์ไฟฟ้าหมุนเวียนและพื้นดินได้ ในทางตรงกันข้าม จุดที่เป็นกลางของหม้อแปลงสามเฟสจะถูกนำออกโดยตรงภายใน และง่ายต่อการลงกราวด์และเชื่อถือได้

ประการที่สอง ในแง่ของการป้องกัน หม้อแปลงแบบติดตั้งแผ่นเฟสเดียวขนาด 33 0.4kv 1250kva แต่ละตัวในกลุ่มเฟสเดียวมีด้านไฟฟ้าแรงสูงที่กำหนดค่าอย่างอิสระด้วยฟิวส์ ในกรณีที่เกิดข้อผิดพลาดในเฟสหนึ่ง อีกสองเฟสอาจยังสามารถจ่ายไฟได้ ดังนั้นจึงต้องเพิ่มสัญญาณเตือนความล้มเหลวของเฟส และการป้องกันแบบ Zero Sequence จำเป็นต้องได้รับการออกแบบมาเป็นพิเศษสำหรับด้านแรงดันไฟฟ้าต่ำ ในทางตรงกันข้าม หม้อแปลงสามเฟสมักจะมีทริปแบบรวม และการประสานงานการป้องกันจะง่ายกว่า

โดยรวมแล้ว กลุ่มหม้อแปลงไฟฟ้าแบบติดตั้งบนแพดเฟสเดียวขนาด 33 0.4kv 1250kva มีความยืดหยุ่นในการขยาย สะดวกในการขนส่ง แต่มีการป้องกันที่ซับซ้อน ข้อกำหนดที่สูงขึ้นสำหรับสมดุลโหลด และต้นทุนรวมและพื้นที่ที่มากขึ้น เหมาะสำหรับการก่อสร้างแบบเป็นขั้นตอนหรือสถานการณ์ที่มีโหลดเฟสเดียวเป็นโหลดหลัก
