ประเภทโดนัทของหม้อแปลงไฟฟ้ากระแสสลับ CT แบบ Zero Sequence ปรับปรุงการป้องกันความผิดพลาดของกราวด์ได้อย่างไร

สรุปบทความ: A Zero Sequence CT หม้อแปลงกระแสไฟฟ้าชนิดโดนัทเป็นส่วนประกอบการตรวจจับที่สำคัญในการตรวจจับความผิดปกติของกราวด์ กระแสรั่วไหล และความผิดปกติของฉนวนในระบบไฟฟ้า ด้วยแกนโทรอยด์ที่ล้อมรอบตัวนำ ทำให้สามารถตรวจจับกระแสตกค้างที่เกิดขึ้นได้เมื่อผลรวมเวกเตอร์ของกระแสเฟสไม่เป็นศูนย์อีกต่อไป บทความนี้จะอธิบายหลักการทำงาน โครงสร้าง คุณลักษณะทางเทคนิค การใช้งาน ข้อควรพิจารณาในการเลือก และเหตุใดคุณภาพการผลิตที่เชื่อถือได้จึงมีความสำคัญสำหรับระบบป้องกันไฟสมัยใหม่

สารบัญ

1. ประเภทโดนัทหม้อแปลงกระแสไฟฟ้า CT ลำดับศูนย์คืออะไร?
2. CT ลำดับโดนัทประเภทโดนัททำงานอย่างไร
3. คุณสมบัติการก่อสร้างที่สำคัญคืออะไร?
4. ข้อกำหนดทางเทคนิคใดที่ผู้ซื้อควรพิจารณา?
5. Zero Sequence CT มักใช้ที่ไหน?
6. คุณควรเลือก CT ลำดับศูนย์ที่ถูกต้องอย่างไร
7. ข้อดีหลักคืออะไร?
8. คำถามที่พบบ่อยเกี่ยวกับประเภทโดนัทหม้อแปลงกระแส CT Zero Sequence
9. บทสรุป

ประเภทโดนัทหม้อแปลงกระแสไฟฟ้า CT ลำดับศูนย์คืออะไร?

สำหรับวิศวกรไฟฟ้าและผู้เชี่ยวชาญด้านการจ่ายพลังงาน การตรวจจับกระแสไฟฟ้าตกค้างที่แม่นยำเป็นสิ่งจำเป็นสำหรับการระบุข้อผิดพลาดก่อนที่จะพัฒนาไปสู่ความเสียหายของอุปกรณ์ อันตรายจากไฟไหม้ หรือการหยุดชะงักของไฟฟ้าโดยไม่คาดคิด กZero Sequence CT หม้อแปลงกระแสไฟฟ้าชนิดโดนัทได้รับการออกแบบมาเพื่อการนี้โดยเฉพาะ

แตกต่างจากหม้อแปลงกระแสไฟฟ้าทั่วไปที่วัดกระแสที่ไหลผ่านตัวนำแต่ละตัวเป็นหลัก CT ซีเควนซ์เป็นศูนย์จะตรวจสอบผลกระทบทางแม่เหล็กที่รวมกันของตัวนำหลายตัวที่ผ่านแกนวงแหวน ภายใต้สภาวะสามเฟสปกติ ผลรวมเวกเตอร์ของกระแสเฟสจะอยู่ที่ประมาณศูนย์ เมื่อการรั่วไหลหรือข้อผิดพลาดของกราวด์เกิดขึ้น ความไม่สมดุลจะเกิดขึ้น ทำให้เกิดกระแสลำดับเป็นศูนย์ที่สามารถวัดได้

ตามข้อมูลผลิตภัณฑ์ที่ได้รับจากซีฟาCT ซีเควนซ์เป็นศูนย์ใช้แกนทอรอยด์และขดลวดทุติยภูมิ และได้รับการออกแบบสำหรับการใช้งานต่างๆ เช่น การป้องกันความผิดปกติของกราวด์ การตรวจจับกระแสไฟรั่ว การตรวจสอบฉนวน และการป้องกันรีเลย์ ผลิตภัณฑ์นี้เหมาะสำหรับระบบไฟฟ้า 50 Hz และการกำหนดค่าจุดเป็นกลางต่างๆ

สำหรับผู้ซื้อที่กำลังมองหาประเภทโดนัทหม้อแปลงกระแส CT Zero Sequence CT การทำความเข้าใจทั้งหลักการทางไฟฟ้าและโครงสร้างทางกายภาพเป็นสิ่งสำคัญก่อนที่จะเลือกรุ่น

CT ลำดับโดนัทประเภทโดนัททำงานอย่างไร

หลักการทำงานขึ้นอยู่กับความสมดุลของแม่เหล็กของตัวนำที่ผ่านช่อง CT ในวงจรสามเฟสที่ดี โดยปกติกระแสจะสมดุลซึ่งกันและกัน ดังนั้นฟลักซ์แม่เหล็กที่เกิดขึ้นภายในแกนวงแหวนจึงมีน้อยมาก

เมื่อฉนวนขัดข้องหรือเกิดการรั่วไหลของพื้นดิน กระแสไฟฟ้าส่วนหนึ่งจะไหลลงดินโดยไม่ได้ตั้งใจ ยอดเงินปัจจุบันจึงถูกรบกวน ฟลักซ์แม่เหล็กตกค้างที่เกิดขึ้นจะทำให้เกิดสัญญาณทุติยภูมิที่สามารถส่งไปยังรีเลย์ป้องกัน เครื่องมือตรวจสอบ หรืออุปกรณ์ควบคุมอื่นๆ

กระบวนการตรวจจับแบบง่ายสามารถเข้าใจได้ดังนี้:

1. ตัวนำเฟสผ่านแกน CT แบบทอรอยด์
2. CT จะตรวจจับสนามแม่เหล็กรวมอย่างต่อเนื่อง
3. ความไม่สมดุลในปัจจุบันทำให้เกิดกระแสลำดับเป็นศูนย์
4. ขดลวดทุติยภูมิจะสร้างสัญญาณไฟฟ้าที่สอดคล้องกัน
5. ระบบป้องกันจะประเมินสัญญาณ
6. หากเกินเกณฑ์การป้องกันที่ตั้งไว้ล่วงหน้า รีเลย์สามารถส่งสัญญาณเตือนหรือการหยุดชะงักของวงจรได้

การจัดเรียงนี้เป็นวิธีการในทางปฏิบัติในการตรวจจับกระแสตกค้างที่มีขนาดค่อนข้างเล็ก โดยไม่ต้องใช้ CT ทั่วไปกับตัวนำแต่ละตัว

คุณสมบัติการก่อสร้างที่สำคัญคืออะไร?

ประสิทธิภาพของ CT ลำดับศูนย์แบบโดนัทขึ้นอยู่กับแกนแม่เหล็ก การม้วน ระบบฉนวน กล่องหุ้ม และความแม่นยำในการผลิต XiFa ระบุว่าผลิตภัณฑ์ของตนใช้ลวดเคลือบทองแดงปราศจากออกซิเจนสำหรับขดลวดและแผ่นเหล็กซิลิกอนซึมผ่านสูงสำหรับแกนแม่เหล็ก ตัวเลือกวัสดุเหล่านี้มีจุดมุ่งหมายเพื่อรองรับการนำไฟฟ้า ความแข็งแรงเชิงกล และความไวต่อกระแสลำดับศูนย์ขนาดเล็ก

แกนแม่เหล็กทอรอยด์

แกนทรงกลมสร้างเส้นทางแม่เหล็กแบบปิดรอบๆ ตัวนำ การซึมผ่านของแม่เหล็กสูงช่วยให้ CT ตอบสนองต่อกระแสตกค้างที่มีขนาดค่อนข้างเล็กได้อย่างมีประสิทธิภาพ

ขดลวดทุติยภูมิ

ขดลวดทุติยภูมิจะแปลงฟลักซ์แม่เหล็กที่ตรวจพบให้เป็นสัญญาณไฟฟ้าที่ใช้งานได้สำหรับอุปกรณ์ป้องกันและตรวจสอบ คุณภาพการม้วนส่งผลโดยตรงต่อความสม่ำเสมอของสัญญาณและความน่าเชื่อถือในระยะยาว

ฉนวนและการห่อหุ้ม

โครงสร้างผลิตภัณฑ์อาจรวมอีพอกซีเรซินหรือตัวเรือนยางซิลิโคนเข้าด้วยกัน การป้องกันดังกล่าวช่วยเพิ่มความต้านทานต่อความชื้นและการปนเปื้อนในสิ่งแวดล้อม ซึ่งมีความสำคัญอย่างยิ่งในสภาพแวดล้อมการจ่ายไฟฟ้า

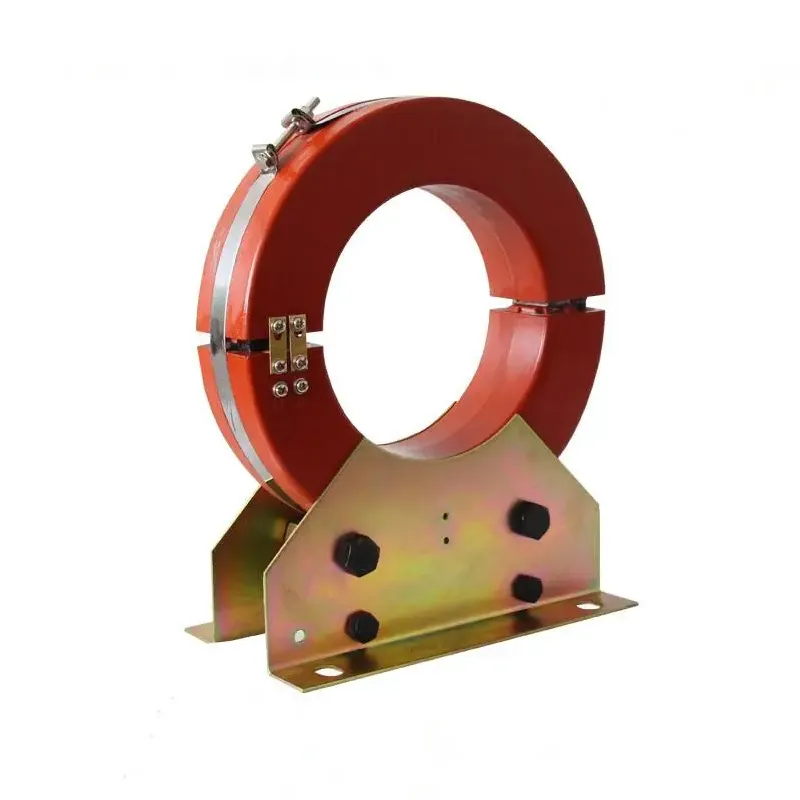

ตัวเลือก Solid-Core และ Split-Core

ข้อกำหนดในการติดตั้งอาจแตกต่างกันไป การออกแบบโซลิดคอร์โดยทั่วไปต้องใช้สายเคเบิลที่ส่งผ่าน CT ก่อนการเชื่อมต่อ ในขณะที่การกำหนดค่าแบบแยกคอร์จะมีประโยชน์สำหรับโครงการติดตั้งเพิ่มซึ่งการถอดสายไฟที่มีอยู่เป็นสิ่งที่ไม่พึงปรารถนา

ข้อกำหนดทางเทคนิคใดที่ผู้ซื้อควรพิจารณา?

การเลือก CT ไม่ควรขึ้นอยู่กับเส้นผ่านศูนย์กลางทางกายภาพเท่านั้น ความเข้ากันได้ทางไฟฟ้า ข้อกำหนดของรีเลย์ การจัดเรียงตัวนำ และเงื่อนไขการติดตั้ง ควรได้รับการประเมินร่วมกัน

ข้อมูลจำเพาะที่เผยแพร่ของผู้ผลิตแสดงรายการรุ่น LXK หลายรุ่น รวมถึงรุ่น Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 และ Φ240 โดยมีรีเลย์ การเชื่อมต่อ ค่าสเกล และค่าผสมกระแสหลักที่แตกต่างกัน ผู้ซื้อควรยืนยันการกำหนดค่าที่แน่นอนกับผู้ผลิตก่อนทำการสั่งซื้อ

Zero Sequence CT มักใช้ที่ไหน?

ความสามารถในการตรวจจับกระแสไฟฟ้าตกค้างทำให้ CT ประเภทนี้มีประโยชน์ในการใช้งานการป้องกันไฟฟ้าที่หลากหลาย สามารถรวมเข้ากับระบบป้องกันได้ โดยการตรวจจับการรั่วไหลหรือข้อผิดพลาดของกราวด์ตั้งแต่เนิ่นๆ เป็นสิ่งสำคัญ

• การป้องกันข้อผิดพลาดภาคพื้นดิน:ตรวจจับกระแสตกค้างที่เกี่ยวข้องกับความผิดพลาดของกราวด์
• การตรวจสอบกระแสไฟรั่ว:ช่วยระบุเส้นทางปัจจุบันที่ผิดปกติ
• การตรวจสอบฉนวน:รองรับการระบุสภาวะฉนวนที่เสื่อมสภาพ
• ระบบจำหน่ายไฟฟ้า:ให้ข้อมูลกระแสตกค้างสำหรับรีเลย์ป้องกัน
• กริดอัจฉริยะ:สามารถรวมเข้ากับระบบตรวจสอบและป้องกันอัจฉริยะได้
• อุปกรณ์อุตสาหกรรม:ช่วยตรวจสอบอุปกรณ์ไฟฟ้าที่ต้องการการตรวจจับข้อผิดพลาดอย่างต่อเนื่อง
• การสร้างเครือข่ายไฟฟ้า:รองรับความปลอดภัยทางไฟฟ้าและการป้องกันการกระจาย
• ระบบขนส่งทางราง:สามารถรวมเข้ากับระบบตรวจสอบไฟฟ้าเฉพาะทางได้

ซีฟา ระบุกริดอัจฉริยะ การขนส่งทางรถไฟ ระบบไฟฟ้าในอาคาร และการตรวจสอบอุปกรณ์อุตสาหกรรมโดยเฉพาะในพื้นที่การใช้งานสำหรับผลิตภัณฑ์ CT ลำดับศูนย์

คุณควรเลือก CT ลำดับศูนย์ที่ถูกต้องอย่างไร

สำหรับทีมจัดซื้อ การเลือกโมเดลที่เหมาะสมเกี่ยวข้องมากกว่าการเลือกแกนหลักที่ใหญ่ที่สุดที่มีอยู่ การประเมินอย่างเป็นระบบสามารถลดปัญหาความเข้ากันได้และปรับปรุงประสิทธิภาพการติดตั้งได้

1. ตรวจสอบการจัดวางสายเคเบิลยืนยันจำนวนและการจัดเรียงตัวนำที่จะผ่านช่อง CT
2. วัดรูรับแสงที่ต้องการตรวจสอบให้แน่ใจว่าเส้นผ่านศูนย์กลางภายในมีระยะห่างเพียงพอสำหรับสายเคเบิลที่มีอยู่
3. ยืนยันรีเลย์ป้องกันคุณลักษณะเอาต์พุต CT และรีเลย์ต้องเข้ากันได้
4. ตรวจสอบระบบไฟฟ้า.ตรวจสอบความถี่ การกำหนดค่าที่เป็นกลาง วิธีการต่อสายดิน และข้อกำหนดของระบบอื่นๆ
5. ประเมินสภาพแวดล้อมการติดตั้งความชื้น มลภาวะ อุณหภูมิ และพื้นที่ติดตั้งที่มีอยู่อาจส่งผลต่อการก่อสร้างที่เหมาะสม
6. พิจารณาข้อกำหนดในการปรับปรุงเพิ่มเติมการออกแบบแบบแยกส่วนอาจให้ความสะดวกสบายมากขึ้นเมื่อไม่สามารถถอดสายเคเบิลที่มีอยู่ออกได้อย่างง่ายดาย
7. ตรวจสอบคุณภาพของผู้ผลิตวัสดุหลัก วัสดุม้วน ฉนวน ขั้นตอนการทดสอบ และความสม่ำเสมอในการผลิตควรได้รับการพิจารณาก่อนการจัดซื้อจำนวนมาก

สำหรับผู้ซื้อจากต่างประเทศที่จัดหาจากผู้ผลิตหรือซัพพลายเออร์ในจีน ควรได้รับเอกสารทางเทคนิคและการยืนยันรุ่นก่อนซื้อ นี่เป็นสิ่งสำคัญอย่างยิ่งเมื่อ CT จะถูกรวมเข้ากับระบบการป้องกันที่ใหญ่ขึ้น

ข้อดีหลักคืออะไร?

CT ลำดับศูนย์ประเภทโดนัทที่เลือกอย่างเหมาะสมสามารถให้ประโยชน์เชิงปฏิบัติหลายประการสำหรับระบบป้องกันไฟฟ้า:

• ความไวสูง:แกนแม่เหล็กที่เหมาะสมสามารถช่วยตรวจจับกระแสตกค้างขนาดเล็กได้
• โครงสร้างที่กะทัดรัด:การกำหนดค่าแบบวงแหวนสามารถพอดีกับตัวนำที่มีอยู่ได้อย่างมีประสิทธิภาพ
• การตรวจจับที่ไม่ก้าวก่าย:การตรวจจับกระแสสามารถทำได้โดยไม่ต้องวางขดลวดปฐมภูมิแบบอนุกรมกับวงจร
• บูรณาการการป้องกัน:สัญญาณทุติยภูมิสามารถเชื่อมต่อกับรีเลย์ป้องกันและอุปกรณ์ตรวจสอบได้
• การติดตั้งที่ยืดหยุ่น:ตัวเลือกการก่อสร้างที่มีอยู่สามารถรองรับสถานการณ์การติดตั้งที่แตกต่างกัน
• ช่วงการใช้งานกว้าง:เหมาะสำหรับอุตสาหกรรม การพาณิชย์ โครงสร้างพื้นฐาน และสภาพแวดล้อมการจ่ายพลังงาน

การออกแบบผลิตภัณฑ์ของ XiFa ผสมผสานแกน toroidal เข้ากับขดลวดทุติยภูมิและตัวเรือนป้องกัน ในขณะที่การเลือกวัสดุที่ระบุไว้จะเน้นการนำไฟฟ้า ความแข็งแรงทางกล และความไวของแม่เหล็ก

คำถามที่พบบ่อยเกี่ยวกับประเภทโดนัทหม้อแปลงกระแส CT Zero Sequence

ประเภทโดนัทหม้อแปลงกระแส CT Zero Sequence CT ใช้ทำอะไร

โดยหลักแล้วใช้เพื่อตรวจจับลำดับศูนย์หรือกระแสตกค้างที่เกิดจากความผิดปกติของกราวด์ กระแสรั่วไหล และปัญหาฉนวน สัญญาณผลลัพธ์สามารถจ่ายให้กับรีเลย์ป้องกันหรืออุปกรณ์ตรวจสอบได้

CT แบบโดนัทตรวจจับความผิดปกติของกราวด์ได้อย่างไร

ตัวนำจะผ่านแกนทอรอยด์ ภายใต้สภาวะที่สมดุล เอฟเฟกต์แม่เหล็กจะถูกยกเลิกไปอย่างมาก ความผิดปกติของกราวด์สร้างความไม่สมดุล ทำให้เกิดฟลักซ์แม่เหล็กตกค้างที่ CT แปลงเป็นสัญญาณไฟฟ้าทุติยภูมิ

มีขนาดแกนอะไรบ้าง?

ข้อมูลผลิตภัณฑ์ XiFa อ้างอิงแสดงรายการรุ่น LXK ที่มีการกำหนดค่า Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 และ Φ240 ข้อมูลจำเพาะที่แน่นอนควรได้รับการตรวจสอบตามรุ่นและการใช้งานการป้องกันที่เลือก

CT ลำดับศูนย์สามารถใช้สำหรับโครงการติดตั้งเพิ่มเติมได้หรือไม่

ใช่. โครงสร้างแบบโซลิดคอร์และแบบแยกคอร์รองรับข้อกำหนดการติดตั้งที่แตกต่างกัน การออกแบบแบบแยกแกนจะมีข้อได้เปรียบในกรณีที่ไม่สามารถถอดสายเคเบิลที่มีอยู่ออกได้ระหว่างการติดตั้ง

ฉันควรจัดเตรียมอะไรบ้างเมื่อขอใบเสนอราคา?

ทีมจัดซื้อควรจัดเตรียมรูรับแสงหลัก ความถี่ของระบบ การจัดเรียงตัวนำ โมเดลรีเลย์ วิธีการเชื่อมต่อ ข้อกำหนดกระแสไฟหลัก สภาพแวดล้อมการติดตั้ง และปริมาณตามที่ต้องการ การให้รายละเอียดเหล่านี้ช่วยให้ผู้ผลิตหรือซัพพลายเออร์ในจีนแนะนำการกำหนดค่าที่เข้ากันได้ได้อย่างมีประสิทธิภาพมากขึ้น

บทสรุป

A Zero Sequence CT หม้อแปลงกระแสไฟฟ้าชนิดโดนัทให้แนวทางที่มุ่งเน้นและใช้งานได้จริงในการตรวจจับกระแสตกค้าง ทำให้มีคุณค่าสำหรับการป้องกันข้อผิดพลาดกราวด์ การตรวจสอบการรั่วไหล การควบคุมดูแลฉนวน และการป้องกันไฟฟ้าอัจฉริยะ แกนทอรอยด์ ขดลวดทุติยภูมิ โครงสร้างฉนวน และการกำหนดค่าการติดตั้ง ล้วนส่งผลต่อประสิทธิภาพของระบบ ข้อมูลผลิตภัณฑ์ที่เผยแพร่ของ XiFa เน้นย้ำถึงเหล็กซิลิคอนที่มีความสามารถในการซึมผ่านสูง ลวดเคลือบทองแดงไร้ออกซิเจน แกน LXK หลายขนาด และความเข้ากันได้กับระบบไฟฟ้า 50 Hz

หากคุณกำลังหาแหล่งที่เชื่อถือได้Zero Sequence CT หม้อแปลงกระแสไฟฟ้าชนิดโดนัทสำหรับโครงการจำหน่ายไฟฟ้าใหม่ ระบบป้องกัน หรือประยุกต์ใช้เพิ่มเติมติดต่อเราที่ XiFa เพื่อหารือเกี่ยวกับข้อกำหนดทางเทคนิค การเลือกรุ่น และใบเสนอราคา การระบุพารามิเตอร์ระบบล่วงหน้าสามารถช่วยเร่งการจับคู่และการจัดซื้อผลิตภัณฑ์ได้
