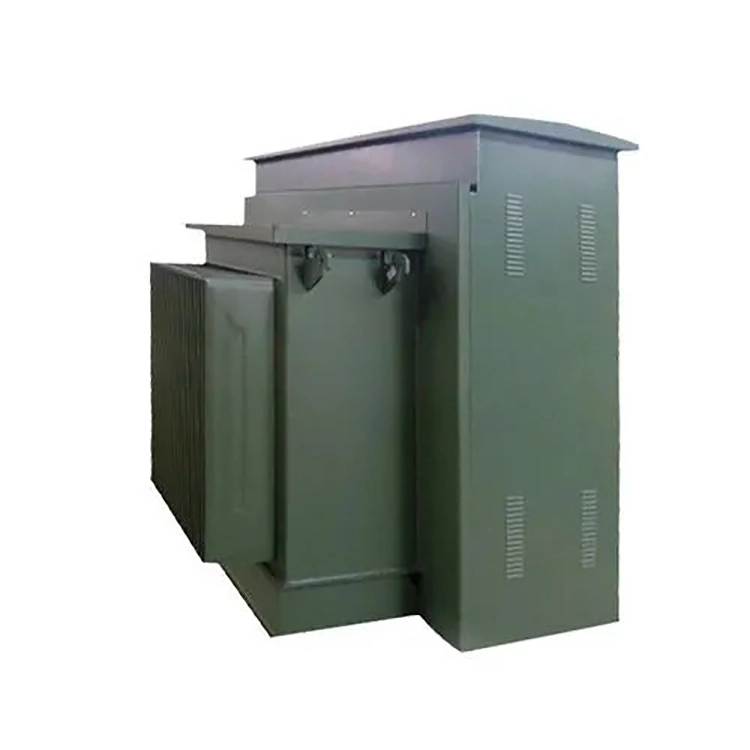

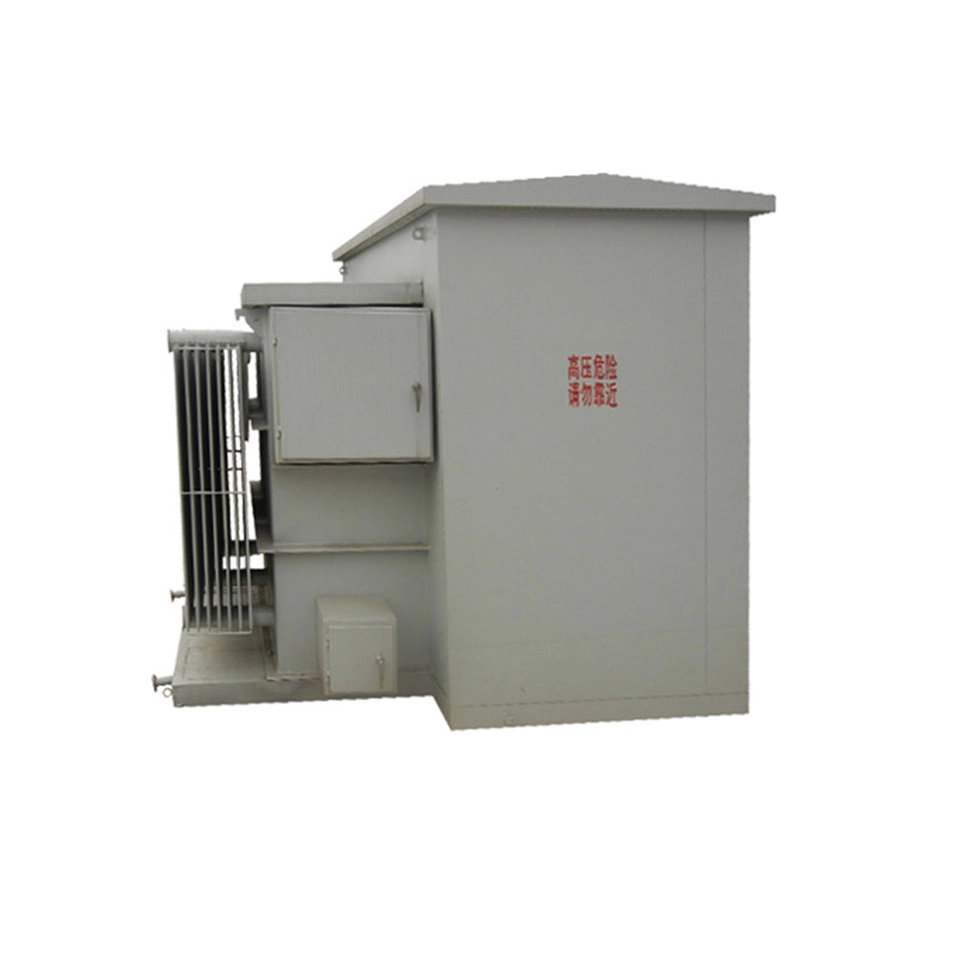

หม้อแปลงไฟฟ้าแบบติดเบาะ 100 Kva 3 เฟส

หม้อแปลงไฟฟ้าแบบติดแผ่นขนาด 100 kva 3 เฟสเป็นอุปกรณ์กระจายพลังงานไฟฟ้าภายนอกอาคารแบบครบวงจร ภายในตู้แบ่งออกเป็นสามห้องอิสระ: ห้องไฟฟ้าแรงสูง ห้องหม้อแปลงไฟฟ้า และห้องไฟฟ้าแรงต่ำ

ประกอบด้วยสวิตช์ไฟฟ้าแรงสูง ฟิวส์ อุปกรณ์ป้องกันฟ้าผ่า ตัวหม้อแปลงหลัก สวิตช์จ่ายแรงดันต่ำ มิเตอร์ และอุปกรณ์ป้องกันต่างๆ รูปแบบโดยรวมมีความเรียบร้อยและกะทัดรัด และไม่จำเป็นต้องสร้างห้องจ่ายไฟแยกต่างหาก

ข้อกำหนดแรงดันไฟฟ้ามาตรฐานของหม้อแปลงไฟฟ้า ใช้กลุ่มการเชื่อมต่อ Dyn11 และทำงานที่ความถี่อุตสาหกรรม 50 เฮิรตซ์ กระแสพิกัดของแรงดันไฟฟ้าสูงและต่ำได้รับการจับคู่เพื่อให้ตรงตามข้อกำหนด ประสิทธิภาพการส่งผ่านของหม้อแปลงไฟฟ้ามีเสถียรภาพและเชื่อถือได้ หม้อแปลงแบบติดตั้งบนแผ่นขนาด 100 kva 3 เฟส มีความสามารถในการกระจายความร้อนได้ดีเยี่ยม มีสองรูปแบบการทำความเย็น: การระบายความร้อนด้วยน้ำมันในตัว และการระบายความร้อนด้วยอากาศแบบแห้ง อีกทั้งยังมีคุณสมบัติป้องกันฝุ่นและฝนอีกด้วย

การสูญเสียจากการดำเนินงานต่ำ เสียงจากการทำงานมีน้อย และติดตั้งกลไกป้องกันความปลอดภัยหลายตัวสำหรับการโอเวอร์โหลด ไฟฟ้าลัดวงจร และฟ้าผ่า มีความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง สามารถปรับให้เข้ากับการดำเนินงานด้านสิ่งแวดล้อมกลางแจ้งที่ซับซ้อนเป็นเวลานาน มีความเสถียรของแหล่งจ่ายไฟที่ดีเยี่ยม และการบำรุงรักษาและซ่อมแซมในภายหลังค่อนข้างง่าย

ข้อกำหนดทางเทคนิค:

ถาม: สำหรับหม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่นรองขนาด 100 kva 3 เฟส เมื่อติดตั้งภายนอกอาคาร เหตุใดจึงมีการกำหนดค่าสองแบบที่ต้องแยกความแตกต่าง กล่าวคือ "ประเภทตัวป้อนเครือข่ายแบบวงแหวน" และ "ประเภทตัวป้อนแบบรัศมี"

ตอบ: ภายใต้การกำหนดค่าตัวป้อนรังสี ด้านหลักของหม้อแปลงจะเชื่อมต่อกับสายเคเบิลเส้นเดียวเท่านั้น และไม่มีสวิตช์โหลดอยู่ภายใน ส่งผลให้มีโครงสร้างที่เรียบง่ายและลดต้นทุน อย่างไรก็ตาม ข้อเสียร้ายแรงของวิธีนี้คือเมื่อต้องมีการบำรุงรักษาหม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่นรองขนาด 100 kva 3 เฟส หรือสายเคเบิลส่วนนี้ล้มเหลว แหล่งจ่ายไฟของตัวป้อนทั้งหมดจะต้องถูกตัดออก ส่งผลให้ผู้ใช้ดาวน์สตรีมในสายเดียวกันทั้งหมดถูกปิดโดยสมบูรณ์ ความน่าเชื่อถือของแหล่งจ่ายไฟนั้นขึ้นอยู่กับความต่อเนื่องของช่องสัญญาณเดียว

ภายใต้การกำหนดค่าตัวป้อนเครือข่ายแบบวงแหวน ด้านหลักของหม้อแปลงแบบติดตั้งแผ่นรองขนาด 100 kva 3 เฟสจะถูกสงวนไว้โดยมีพอร์ตอินเทอร์เฟซขาเข้าสองพอร์ตและสวิตช์โหลดในตัว ซึ่งสามารถเชื่อมต่อแบบอนุกรมกับวงจรเครือข่ายแบบวงแหวนได้ เมื่อจำเป็นต้องถอดหม้อแปลงออกหรือสายเคเบิลที่ด้านหนึ่งล้มเหลว สวิตช์โหลดสามารถดำเนินการเพื่อแยกหม้อแปลงแบบติดตั้งแบบ 3 เฟสขนาด 100 kva 3 เฟสออกจากเครือข่ายวงแหวน ในขณะเดียวกันก็รักษาความต่อเนื่องของสายหลักหลักของเครือข่ายวงแหวน ทำให้ผู้ใช้รายอื่นยังคงจ่ายไฟผ่านอีกด้านหนึ่งของสายเคเบิลได้ จึงบรรลุเป้าหมายของการบำรุงรักษาตามแผนโดยไม่ขัดจังหวะสายหลักและข้อบกพร่องของสายเคเบิลจะเป็นการแยกส่วนที่ผิดพลาดเท่านั้นโดยไม่ขยายการดับไฟ พื้นที่ แม้ว่าการกำหนดค่านี้จะเพิ่มอุปกรณ์สวิตช์ด้านข้างหลักหนึ่งตัวและบุชชิ่งขาเข้าตัวที่สอง แต่ต้นทุนจะเพิ่มขึ้นประมาณ 15% ถึง 20% แต่ช่วยปรับปรุงตัวบ่งชี้ความพร้อมใช้ไฟฟ้าของระบบจำหน่ายได้อย่างมาก
