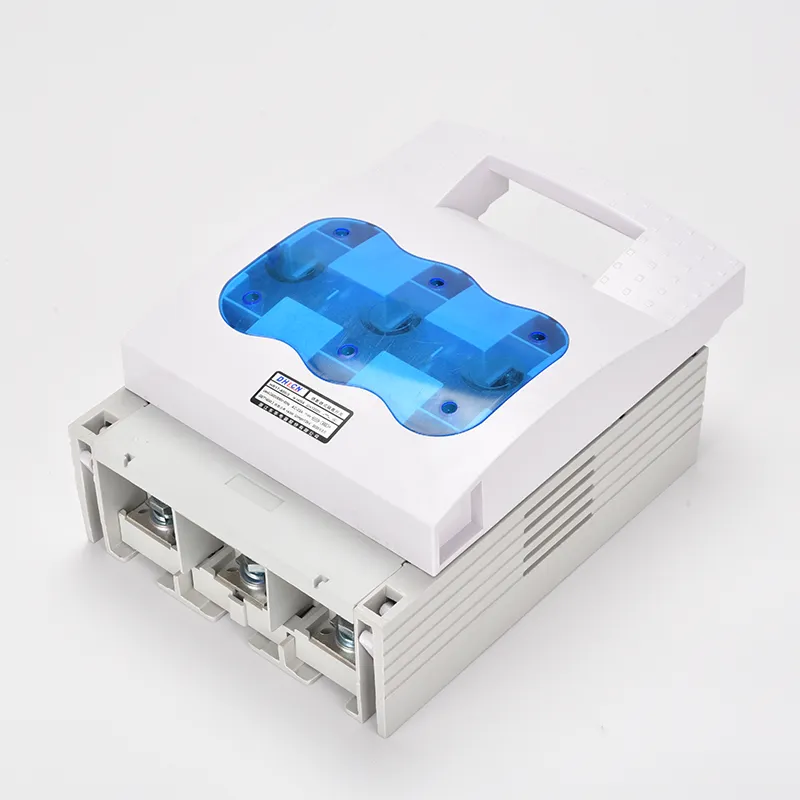

สวิตช์แยกไอโซเลเตอร์ 3 ขั้วแบบผสม 100a

ในการผลิตสวิตช์แยกขั้ว 3 ขั้วผสม 100a คุณภาพสูง Wenzhou XiFa Electric Power Equipment Co., Ltd มีการเลือกใช้วัสดุระดับพรีเมียมและการควบคุมคุณภาพอย่างเข้มงวด ใน Wenzhou XiFa สวิตช์แยกขั้ว 3 ขั้วผสมขนาด 100a แต่ละตัวใช้ทองแดงความต้านทานต่ำสำหรับหน้าสัมผัสและวัสดุฉนวนสารหน่วงไฟสำหรับตัวเรือน ทุกส่วนประกอบของสวิตช์แยกกระแสไฟแบบ 3 ขั้วผสม 100a ได้รับการคัดสรรมาอย่างพิถีพิถันเพื่อให้มั่นใจในความน่าเชื่อถือ ความทนทาน และอายุการใช้งานที่ยาวนาน ในเมืองเหวินโจว XiFa สวิตช์แยกกระแสไฟแบบ 3 ขั้วผสมขนาด 100a แต่ละตัวจะต้องผ่านการตรวจสอบคุณภาพหลายครั้ง รวมถึงการตรวจสอบด้วยภาพ การวัดความต้านทานการสัมผัส การทดสอบความต้านทานของฉนวน และการทดสอบการทำงานทางกล เพื่อให้มั่นใจถึงประสิทธิภาพและความปลอดภัยที่สม่ำเสมอ

ส่งคำถาม

รายละเอียดสินค้า

สวิตช์ตัวแยกกระแสไฟแบบ 3 ขั้วแบบฟิวส์ขนาด 100a เป็นอุปกรณ์รวมที่รวมฟิวส์ ตัวแยกกระแสไฟ และสวิตช์ไว้ในยูนิตเดียว ส่วนใหญ่จะใช้เพื่อตัดกระแสไฟฟ้าในการทำงานปกติและขัดจังหวะกระแสไฟฟ้าภายใต้ไฟฟ้าลัดวงจรและโหลดเกิน สวิตช์ประเภทนี้มีข้อดี เช่น ต้นทุนต่ำ การทำงานที่เสถียร และความง่ายในการบำรุงรักษา ในขณะเดียวกันก็ให้การป้องกันวงจรและความสามารถในการตรวจสอบระยะไกลผ่านส่วนประกอบฟิวส์

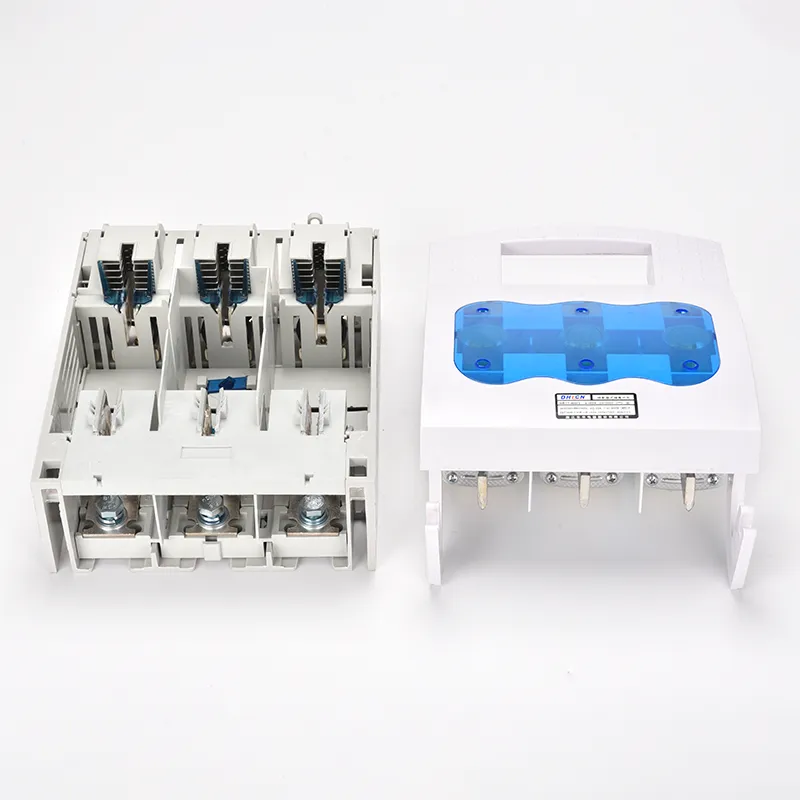

สวิตช์แยกกระแสไฟแบบ 3 ขั้วแบบหลอมรวม 100a สร้างขึ้นโดยมีฐานติดตั้ง หน้าสัมผัสแบบตายตัว หน้าสัมผัสแบบเคลื่อนที่ และใบมีดแบบบานพับ เมื่อปิด ใบมีดจะสัมผัสกับขั้วต่อแบบคงที่เพื่อให้เส้นทางไฟฟ้าสมบูรณ์ ในการออกแบบที่มีอยู่ การประกอบและการถอดชิ้นส่วนอาจเป็นเรื่องยุ่งยาก และการเปลี่ยนฟิวส์มักต้องมีการปรับเปลี่ยนซ้ำๆ เนื่องจากความเข้ากันได้ที่จำกัดกับกลไกคันบังคับการทำงาน

การออกแบบที่ได้รับการปรับปรุงแทนที่สลักเกลียวปรับแบบยืดหยุ่นด้วยคลิปยึดรูปตัว U ช่วยให้มั่นใจได้ถึงการสัมผัสเต็มพื้นผิวระหว่างหน้าสัมผัสแบบเคลื่อนที่และแบบอยู่กับที่ ซึ่งจะช่วยเพิ่มการนำไฟฟ้าและความเสถียรระหว่างการทำงาน

ด้วยความสามารถในการทำลายแบบเลือกได้และคุณสมบัติจำกัดกระแสที่ดีเยี่ยม อุปกรณ์นี้จึงเหมาะอย่างยิ่งสำหรับใช้ในโรงงาน อาคารขนาดใหญ่ เมื่อเปรียบเทียบกับเซอร์กิตเบรกเกอร์ 3P 100A แล้ว สวิตช์แยกสาย 3 ขั้วฟิวส์ 100a มีต้นทุนการดำเนินงานและการบำรุงรักษาต่ำกว่า เนื่องจากโดยทั่วไปข้อผิดพลาดจะต้องเปลี่ยนฟิวส์เท่านั้น

เทคโนโลยีที่ได้รับการจดสิทธิบัตรประกอบด้วยกลไกป้องกันส่วนโค้งที่ขยายพื้นที่หน้าสัมผัสและขจัดความโค้งระหว่างการทำงาน แก้ไขปัญหาด้านความปลอดภัยที่เกี่ยวข้องกับหน้าสัมผัสหลวมในการออกแบบแบบดั้งเดิม เมื่อออกแบบระบบจำหน่ายแรงดันไฟฟ้าต่ำ การเลือกสวิตช์ที่เหมาะสมควรพิจารณาทั้งประเภทการบริหารงานบุคคลและสถานการณ์การใช้งานที่ต้องการ

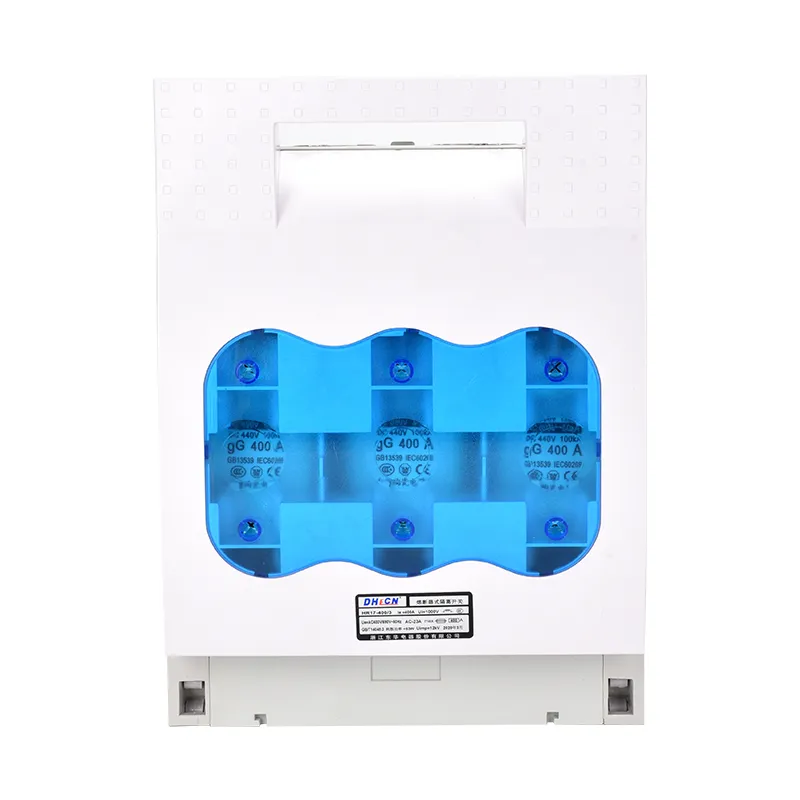

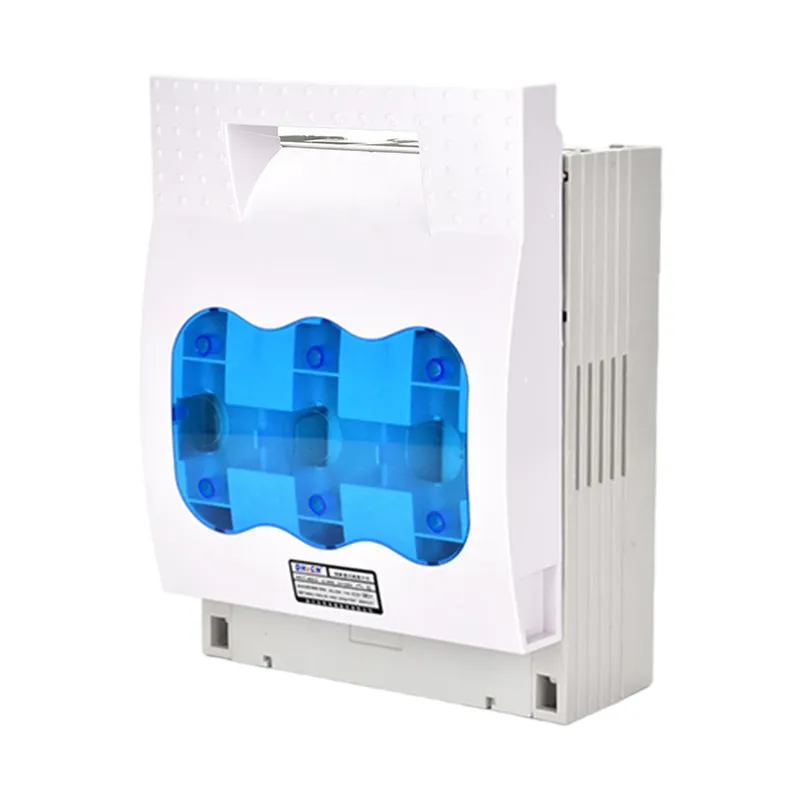

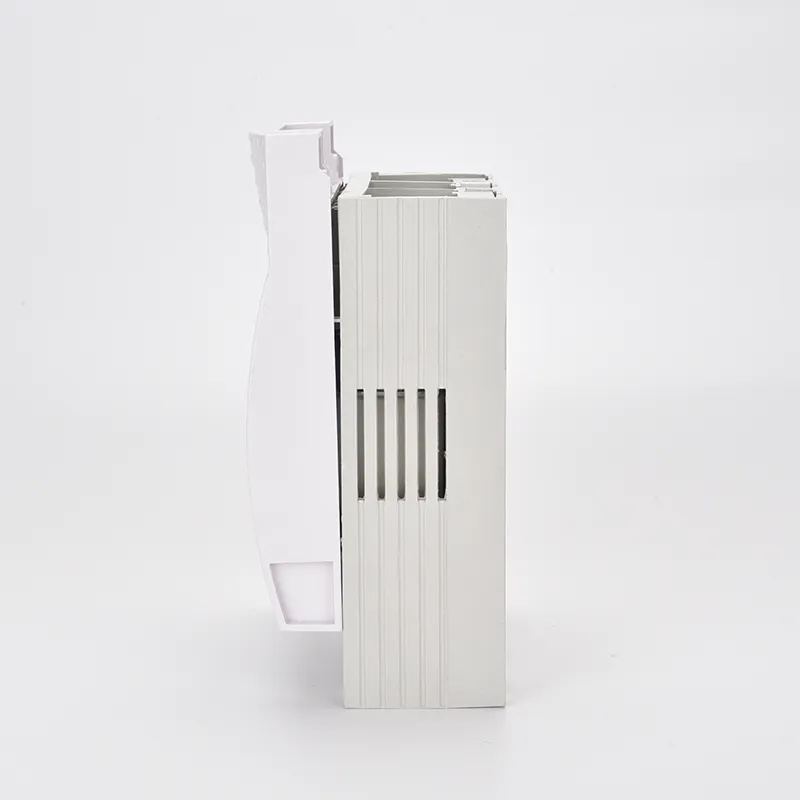

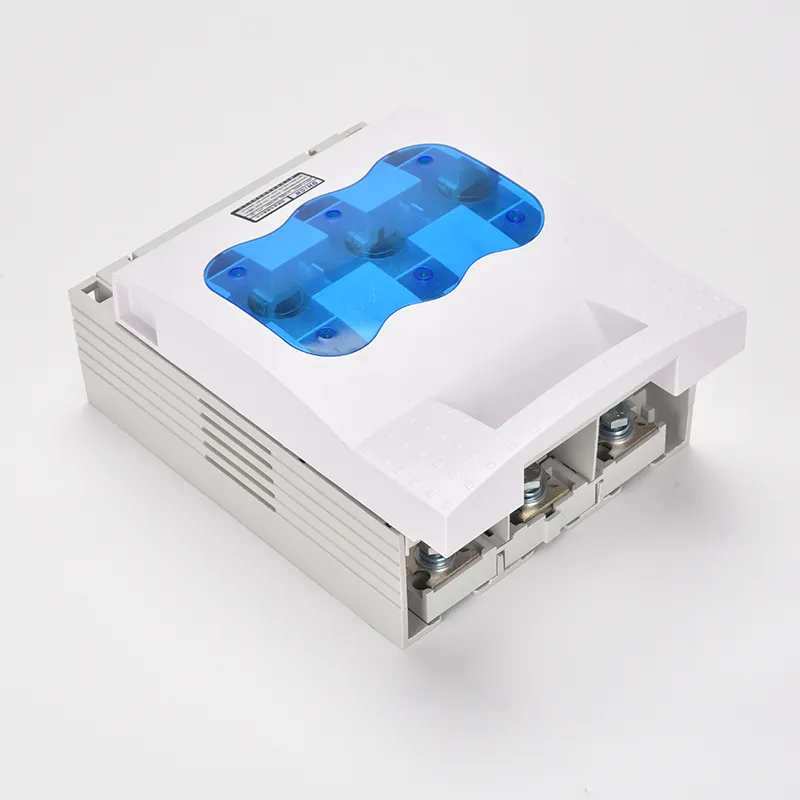

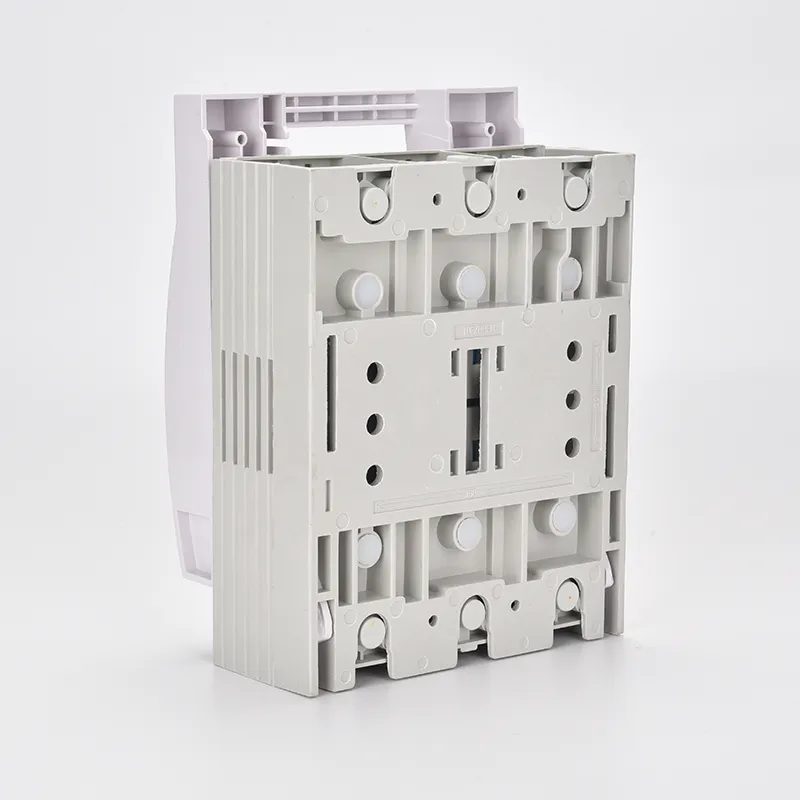

100a Fused 3 Pole Isolator Switch

พารามิเตอร์ผลิตภัณฑ์:

ประเภทของฟิวส์	0			1			2			3
ความถี่	50เฮิร์ต			50เฮิร์ต			50เฮิร์ต			50เฮิร์ต
อุเอะ (วี)	690	500	400	690	500	400	690	500	400	690	500	400
อุ้ย (วี)	800			800			800			800
ใน (ก)	160			250			400			630
อิธ (เอ)	160			250			400			630
การใช้ประโยชน์	เอซี-21บี(690โวลต์)			เอซี-21บี(690โวลต์)			เอซี-21บี(690โวลต์)			เอซี-21บี(690โวลต์)
	เอซี-22บี(500โวลต์)			เอซี-22บี(500โวลต์)			เอซี-22บี(500โวลต์)			เอซี-22บี(500โวลต์)
	เอซี-23บี(400โวลต์)			เอซี-23บี(400โวลต์)			เอซี-23บี(400โวลต์)			เอซี-23บี(400โวลต์)
กำลังสร้าง	725V、240A			725V、375A			725V、600A			725V、945A
	525V、480A			525V、750A			525V、1200A			525V、1890A
	420V、160A			420V、250A			420V、400A			420V、6300A
ทำลายความจุ	725V、240A			725V、375A			725V、600A			725V、945A
	525V、480A			525V、750A			525V、1200A			525V、1890A
	420V、1280A			420V、2000A			420V、3200A			420V、5040A
ไอซีเอส (kA)	50	100	100	50	100	100	50	100	100	50	100	100
กำลังสูญเสียของฟิวส์ (W)	12			23			34			48

อิธ (เอ)	ประเภทของฟิวส์	ในฟิวส์ (A)
160	0	4、6、10、16、20、25、32、35、40、50、63、80、100、125、160
250	1	80、100、125、160、200、224、250
400	2	125、160、200、224、250、300、315、355、400
630	3	315、355、400、425、500、630

พิมพ์	A	B	C	D	E	F
HR17-160	106	200	97	60	200	87
HR17-250	185	247	128	88	221	110
HR17-400	210	290	145	97	268	125
HR17-630	256	300	160	112	285	139
HR17-800	256	300	160	112	285	139

หมายเลขโหมด		ขนาดที่มองเห็น (มม.)				ขนาดการติดตั้ง (มม.)
หมายเลขโหมด		A	B	C	D	a	b	เอฟซี
HR17-40	2พี	55	116	76	150	25	-	ฟ6
HR17-40	3ป	76	116	76	150	42	-	ฟ6
HR17-63	2พี	74	116	76	150	32	-	ฟ6
HR17-63	3ป	105	116	76	150	62	-	ฟ6
HR17-160	2พี	75	200	83	205	43	25	ฟ7
	3ป	106	200	83	205	66	25	ฟ7
	4ป	138	200	83	205	100	25	ฟ7
HR17-250	2พี	128	247	110	195	72	50	ฟ11
	3ป	185	247	110	195	114	50	ฟ11
	4ป	242	247	110	195	172	50	ฟ11
HR17-400	2พี	145	290	145	340	80	50	ฟ11
	3ป	210	290	145	340	130	50	ฟ11
	4ป	276	290	145	340	195	50	ฟ11
HR17-630 HR17-800	2พี	175	300	145	360	90	50	ฟ11
	3ป	256	300	145	360	162	50	ฟ11
	4ป	340	300	145	360	243	50	ฟ11

คำถามที่พบบ่อยเกี่ยวกับผลิตภัณฑ์:

ถาม: ฉันจะดูแลรักษาสวิตช์แยกสาย 3 ขั้วฟิวส์ 100a ได้อย่างไร

ตอบ: แนะนำให้ตรวจสอบเป็นประจำ ซึ่งรวมถึงการตรวจสอบและทำความสะอาดพื้นผิวสัมผัส การเปลี่ยนฟิวส์เมื่อเป่า การขันสกรูขั้วต่อให้แน่น และตรวจสอบให้แน่ใจว่ากลไกการทำงานเคลื่อนที่ได้อย่างอิสระ การบำรุงรักษาที่เหมาะสมจะช่วยยืดอายุการใช้งานและรับประกันประสิทธิภาพที่เชื่อถือได้

ถาม: ที่จับสวิตช์แยกสาย 3 ขั้วผสม 100a สามารถล็อคด้วยกุญแจได้หรือไม่

ก. ใช่. หลายรุ่นมีที่จับแบบล็อคได้ ซึ่งช่วยให้ผู้ปฏิบัติงานสามารถล็อคสวิตช์ไว้ที่ตำแหน่ง "ปิด" ในระหว่างการบำรุงรักษา เพื่อป้องกันการเปิดเครื่องใหม่โดยไม่ตั้งใจ

ถาม: การเลือกสวิตช์แยกสายแบบฟิวส์มีประโยชน์อย่างไร

ตอบ: สวิตช์แยกกระแสไฟแบบ 3 ขั้วแบบฟิวส์ขนาด 100a มีจุดตัดการเชื่อมต่อที่ชัดเจนเพื่อความปลอดภัย ผสานการป้องกันวงจรผ่านฟิวส์ ประหยัดพื้นที่ในการติดตั้งด้วยการออกแบบที่กะทัดรัด และเหมาะสำหรับการใช้งานแรงดันต่ำที่หลากหลาย
