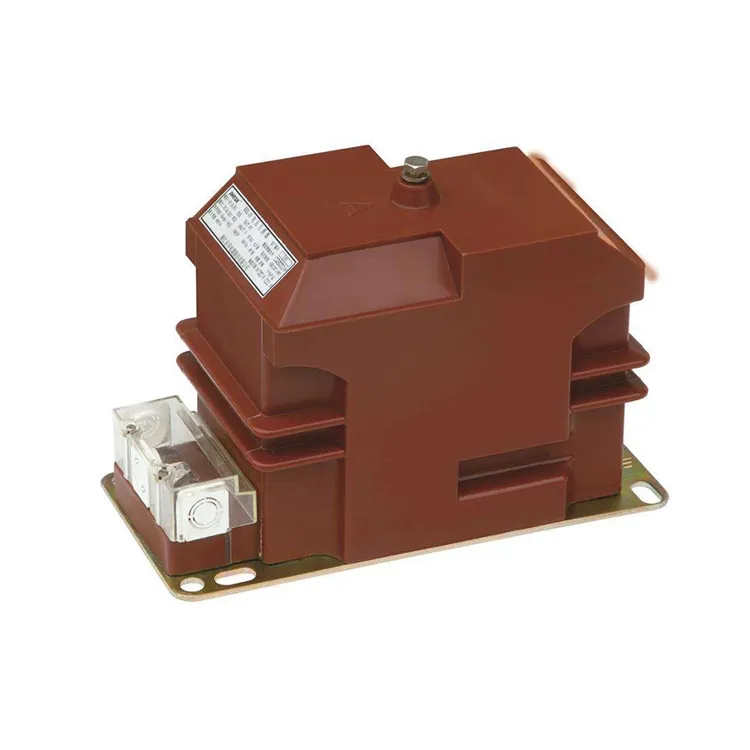

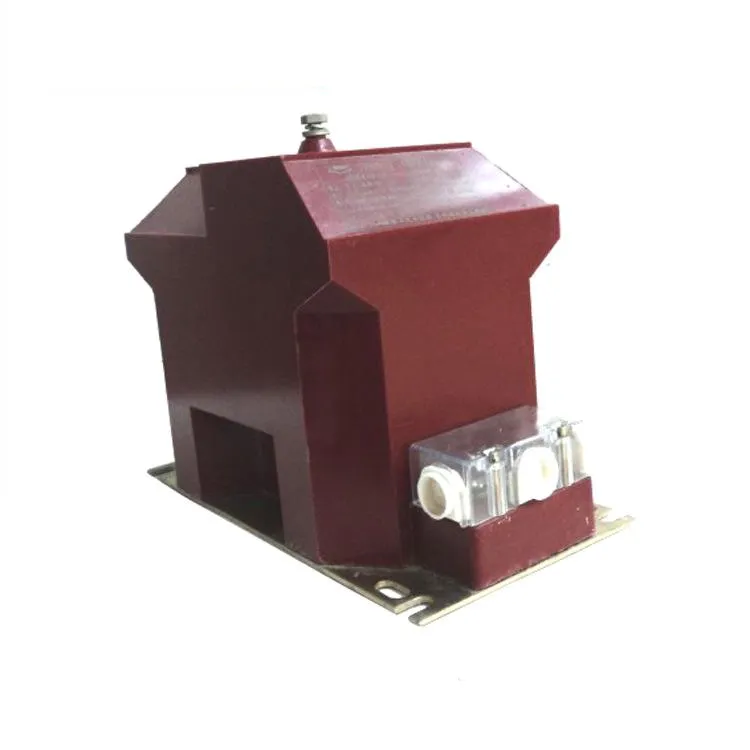

หม้อแปลงไฟฟ้าที่มีศักยภาพแบบหล่อเรซินแรงดันไฟฟ้าปานกลาง ซึ่งมีฟังก์ชันคล้ายกับหม้อแปลงจำหน่ายกำลัง ได้รับการออกแบบมาเพื่อแปลงแรงดันไฟฟ้า อย่างไรก็ตาม หม้อแปลงไฟฟ้ากำลังจะปรับแรงดันไฟฟ้าเป็นหลักเพื่อให้สามารถส่งและจ่ายไฟฟ้าได้อย่างมีประสิทธิภาพ โดยทั่วไปจะมีพิกัดความจุเป็น kVA หรือ MVA ในขณะที่หม้อแปลงไฟฟ้าที่มีศักยภาพจะมีบทบาทในการวัดและการป้องกัน หน้าที่หลักของหม้อแปลงที่มีศักยภาพหล่อเรซินแรงดันไฟฟ้าปานกลางคือการจ่ายพลังงานในการทำงานให้กับเครื่องมือวัดแสงและรีเลย์ป้องกัน เพื่อให้สามารถตรวจสอบแรงดันไฟฟ้า พลังงาน และการใช้พลังงานได้อย่างแม่นยำ หม้อแปลงไฟฟ้าที่มีศักยภาพยังให้ข้อมูลอินพุตที่สำคัญสำหรับแผนการป้องกันเพื่อปกป้องทรัพย์สินที่มีมูลค่าสูง เช่น สายส่ง มอเตอร์ และหม้อแปลงไฟฟ้าในระหว่างสภาวะความผิดปกติ เพราะหน้าที่เหล่านั้นหม้อแปลงไฟฟ้าที่มีศักยภาพได้รับการออกแบบให้มีความจุค่อนข้างน้อย โดยปกติจะมีเพียงไม่กี่ VA ถึงหลายสิบ VA และไม่เกิน 1,000 VA
| พิมพ์ | อัตราส่วนแรงดันไฟฟ้าที่กำหนด (kV) | ระดับความแม่นยำ | ระดับความแม่นยำและพิกัดเอาท์พุต cosΦ=0.8 | แม็กซ์ เอาท์พุต (VA) | |||
| 0.2 | 0.5 | 1 | 6(ป) | ||||
| JDZX10-3A | (3/√3)/(0.1/√3)/(0.1/3) | 0.2/6P 0.5/6P 1/6P | 15 | 30 | 60 | 50 | 200 |
| JDZX10-6A | (6/√3)/(0.1/√3)/(0.1/3) | ||||||
| JDZX10-10A | (10/√3)/(0.1/√3)/(0.1/3) | ||||||
ถาม: ฟังก์ชั่นของหม้อแปลงไฟฟ้าที่มีศักยภาพในการหล่อเรซินแรงดันปานกลางในสวิตช์เกียร์คืออะไร?
ตอบ: หม้อแปลงที่มีศักยภาพถูกใช้เพื่อลดแรงดันไฟฟ้าของระบบปฐมภูมิให้เป็นค่าที่ต่ำกว่าที่เป็นมาตรฐาน ซึ่งสามารถจ่ายให้กับเครื่องมือวัด มิเตอร์วัดพลังงาน และรีเลย์ป้องกันได้อย่างปลอดภัย ในสวิตช์เกียร์แรงดันไฟฟ้าปานกลาง หม้อแปลงที่มีศักยภาพแบบหล่อด้วยเรซินจะให้การแยกกระแสไฟฟ้าระหว่างระบบแรงดันไฟฟ้าหลักและวงจรควบคุมแรงดันไฟฟ้าทุติยภูมิ เพื่อให้มั่นใจทั้งความแม่นยำและความปลอดภัยของผู้ปฏิบัติงาน
ถาม: เหตุใดเทคโนโลยีการหล่อเรซินจึงเป็นที่นิยมสำหรับหม้อแปลงไฟฟ้าแรงสูงปานกลาง
ตอบ: PT หล่อด้วยเรซินใช้อีพอกซีเรซินเป็นวัสดุฉนวนและห่อหุ้ม เทคโนโลยีนี้ให้ประสิทธิภาพที่ดีเยี่ยมในด้านฉนวนไฟฟ้า ความแข็งแรงเชิงกลสูง ความต้านทานต่อความชื้นและฝุ่น และการป้องกันการปล่อยประจุบางส่วนอย่างแข็งแกร่ง ด้วยเหตุนี้ หม้อแปลงที่มีศักยภาพในการหล่อด้วยเรซินจึงเหมาะอย่างยิ่งสำหรับการใช้งานสวิตช์เกียร์ภายในอาคาร ซึ่งการออกแบบที่กะทัดรัดและความน่าเชื่อถือในขนาดอายุการใช้งานที่ยาวนานเป็นสิ่งสำคัญ
ถาม: พิกัดแรงดันไฟฟ้าโดยทั่วไปสำหรับ PT เรซินหล่อแรงดันไฟฟ้าปานกลางคือเท่าใด
ตอบ: โดยทั่วไปแล้ว หม้อแปลงที่มีศักยภาพในการหล่อเรซินแรงดันปานกลางได้รับการออกแบบสำหรับระบบตั้งแต่ 3.6 kV ถึง 36 kV ซึ่งขึ้นอยู่กับการออกแบบสวิตช์เกียร์ โดยปกติแรงดันไฟฟ้าเอาท์พุตทุติยภูมิจะเป็นมาตรฐานที่ 100 V หรือ 110 V ซึ่งเป็นระดับแรงดันไฟฟ้าระหว่างเฟสหนึ่งไปอีกเฟส หรือ 100/√3 V หรือ 110/√3 V ซึ่งเป็นระดับแรงดันไฟฟ้าระหว่างเฟสถึงเป็นกลาง ซึ่งสอดคล้องกับมาตรฐาน IEC
