A เบรกเกอร์สุญญากาศ (VCB)เป็นหนึ่งในอุปกรณ์สวิตชิ่งที่เชื่อถือได้และใช้กันอย่างแพร่หลายที่สุดในระบบไฟฟ้าแรงดันปานกลาง ด้วยการใช้สุญญากาศเป็นสื่อในการดับไฟ VCB จึงให้ประสิทธิภาพของฉนวนที่เหนือกว่า อายุการใช้งานยาวนาน การบำรุงรักษาน้อยที่สุด และความเข้ากันได้ทางสิ่งแวดล้อมที่ดีเยี่ยม
เราจะอธิบายในคู่มือเชิงลึกนี้เบรกเกอร์สุญญากาศคืออะไร, มันทำงานอย่างไร, ของมันส่วนประกอบที่สำคัญ, ข้อได้เปรียบเหนือเซอร์กิตเบรกเกอร์อื่นๆ, และการใช้งานทั่วไป. บทความนี้ออกแบบมาเพื่อช่วยวิศวกร ผู้รับเหมา EPC และผู้มีอำนาจตัดสินใจเกี่ยวกับระบบไฟฟ้าเข้าใจอย่างชัดเจนว่าเหตุใด VCB จึงกลายเป็นตัวเลือกที่ต้องการในเครือข่ายไฟฟ้าสมัยใหม่

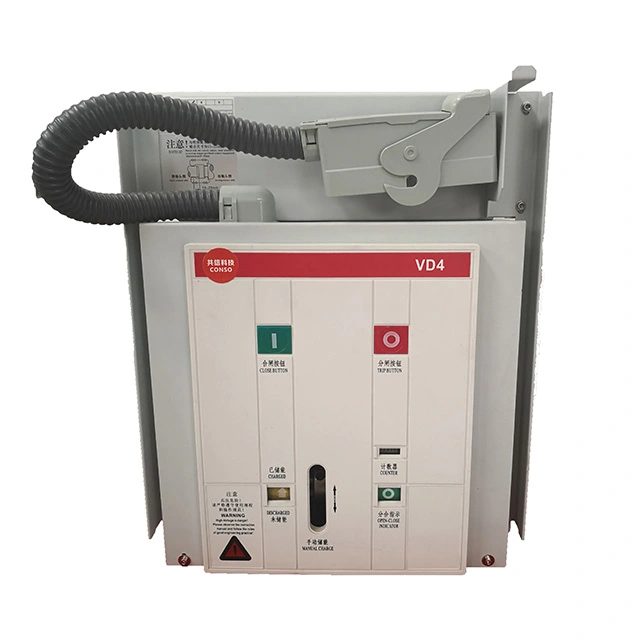

A เบรกเกอร์สุญญากาศ (VCB)เป็นสวิตช์เกียร์ไฟฟ้าชนิดหนึ่งที่ออกแบบมาเพื่อป้องกันวงจรไฟฟ้าโดยการขัดจังหวะ กระแสไหลภายใต้สภาวะปกติและสภาวะผิดปกติ ต่างจากเบรกเกอร์วงจรน้ำมันหรือแก๊ส VCB ใช้สภาพแวดล้อมสูญญากาศสูงเป็นสื่อกลางในการดับอาร์ค
เมื่อหน้าสัมผัสภายในเบรกเกอร์แยกออกจากกัน ส่วนโค้งไฟฟ้าที่สร้างขึ้นจะดับลงอย่างรวดเร็วในสุญญากาศเนื่องจากไม่มีไอออนไนซ์ อนุภาค ทำให้เบรกเกอร์วงจรสุญญากาศมีประสิทธิภาพและปลอดภัยอย่างมากสำหรับช่วงแรงดันไฟฟ้าปานกลาง3.3 กิโลโวลต์ถึง 36 กิโลโวลต์.
หลักการทำงานของเซอร์กิตเบรกเกอร์สุญญากาศนั้นขึ้นอยู่กับการฟื้นตัวอย่างรวดเร็วของความเป็นฉนวนในสุญญากาศ. เมื่อเกิดข้อผิดพลาด กลไกของเบรกเกอร์จะแยกหน้าสัมผัสออกจากตัวขัดขวางสุญญากาศที่ปิดสนิท
การสูญพันธุ์ของส่วนโค้งที่มีประสิทธิภาพนี้เป็นเหตุผลว่าทำไมเซอร์กิตเบรกเกอร์สุญญากาศจึงเป็นที่รู้จักความสามารถในการทำลายสูงและความทนทานทางไฟฟ้าที่ยาวนาน.
| ส่วนประกอบ | การทำงาน |
|---|---|
| เครื่องขัดขวางสุญญากาศ | ดับส่วนโค้งและขัดขวางการไหลของกระแส |
| แก้ไขและย้ายผู้ติดต่อ | นำไฟฟ้าและขัดขวางกระแสไฟฟ้า |
| กลไกการทำงาน | ให้พลังงานกลเพื่อเปิดและปิดหน้าสัมผัส |
| ตู้หุ้มฉนวน | ช่วยให้มั่นใจได้ถึงการแยกทางไฟฟ้าและความปลอดภัย |
| วงจรควบคุม | จัดการตรรกะการสะดุด การปิด และการป้องกัน |
เมื่อเปรียบเทียบกับเทคโนโลยีแบบดั้งเดิม เซอร์กิตเบรกเกอร์แบบสุญญากาศมอบโซลูชันที่สมดุลสำหรับประสิทธิภาพ ความยั่งยืนและต้นทุนตลอดอายุการใช้งาน
| คุณสมบัติ | วีซีบี | SF₆ CB | น้ำมันซีบี |
|---|---|---|---|
| อาร์คปานกลาง | เครื่องดูดฝุ่น | เอสเอฟ₆แก๊ส | น้ำมัน |
| การซ่อมบำรุง | ต่ำมาก | ปานกลาง | สูง |
| ผลกระทบต่อสิ่งแวดล้อม | เป็นมิตรกับสิ่งแวดล้อม | สูง (ก๊าซเรือนกระจก) | ความเสี่ยงด้านมลภาวะ |
| แรงดันไฟฟ้าทั่วไป | สูงถึง 36 กิโลโวลต์ | สูงถึง 800 กิโลโวลต์ | สูงถึง 33 กิโลโวลต์ |
เบรกเกอร์วงจรสุญญากาศถูกนำมาใช้กันอย่างแพร่หลายใน:
ผู้ผลิตชอบซีฟานำเสนอโซลูชั่นเซอร์กิตเบรกเกอร์สุญญากาศที่ออกแบบมาเพื่อตอบสนอง มาตรฐานสากลและข้อกำหนดการใช้งานที่หลากหลาย
เมื่อเลือก VCB ให้พิจารณาปัจจัยต่อไปนี้:
ข้อดีอย่างหนึ่งที่ใหญ่ที่สุดของเบรกเกอร์วงจรสุญญากาศก็คือความต้องการการบำรุงรักษาต่ำ. เนื่องจากไม่มีน้ำมันหรือก๊าซที่ต้องเปลี่ยน การตรวจสอบตามปกติจึงมุ่งเน้นไปที่ชิ้นส่วนเครื่องจักรกลและวงจรควบคุมเป็นหลัก
ภายใต้สภาวะการทำงานปกติ VCB สามารถมีอายุการใช้งานได้20–30 ปี.
สุญญากาศให้ความแข็งแรงไดอิเล็กทริกที่ดีเยี่ยมและการสูญเสียส่วนโค้งอย่างรวดเร็ว ทำให้มั่นใจได้ถึงการหยุดชะงักที่ปลอดภัยและเชื่อถือได้
ใช่. VCB ไม่ใช้น้ำมันหรือก๊าซ SF₆ ทำให้เป็นหนึ่งในเทคโนโลยีเซอร์กิตเบรกเกอร์ที่เป็นมิตรกับสิ่งแวดล้อมมากที่สุด
เบรกเกอร์วงจรสุญญากาศส่วนใหญ่จะใช้ในระบบแรงดันไฟฟ้าปานกลางสูงถึง 36 kV
โดยทั่วไปแล้ว VCB ต้องการการบำรุงรักษาเพียงเล็กน้อย โดยมีการตรวจสอบเป็นระยะทุกๆ สองสามปี
หากคุณกำลังมองหาโซลูชันเซอร์กิตเบรกเกอร์สุญญากาศที่เชื่อถือได้ มีประสิทธิภาพ และรับผิดชอบต่อสิ่งแวดล้อมซีฟานำเสนอผลิตภัณฑ์ที่หลากหลายซึ่งปรับให้เหมาะกับระบบไฟฟ้าสมัยใหม่ รู้สึกอิสระที่จะติดต่อเราเพื่อรับการสนับสนุนจากผู้เชี่ยวชาญ คำแนะนำทางเทคนิค และโซลูชันที่ปรับแต่งสำหรับโครงการของคุณ
