ประเภทแผล 5p10 5p20 Ct 100 150 400 5a

เพื่อจัดหาหม้อแปลงที่มีศักยภาพและหม้อแปลงกระแสคุณภาพสูง Wenzhou XiFa Electric Power Equipment Co., Ltd จึงสนับสนุนบริการที่ปรับแต่งให้แก่ลูกค้า เช่น ผลิตและจำหน่ายประเภทบาดแผล 5p10 5p20 ct 100 150 400 5a ในโรงงานไฟฟ้า WenZhou XiFa ทีมผู้ผลิตเก็บสินค้าคงคลังสำหรับหม้อแปลงกระแสชนิดปกติ เช่น หม้อแปลงกระแส 100/5a 10p10 0.5 เพื่อให้แน่ใจว่ามีการจัดส่งที่รวดเร็ว อย่างไรก็ตาม บริษัทสนับสนุนบริการที่ปรับแต่งตามความต้องการเพื่อตอบสนองความต้องการใช้ไฟฟ้าต่างๆ เช่น หม้อแปลงกระแสซึ่งมีระดับการป้องกันอยู่ที่ 5p10 หรือ 5p20

ส่งคำถาม

รายละเอียดสินค้า

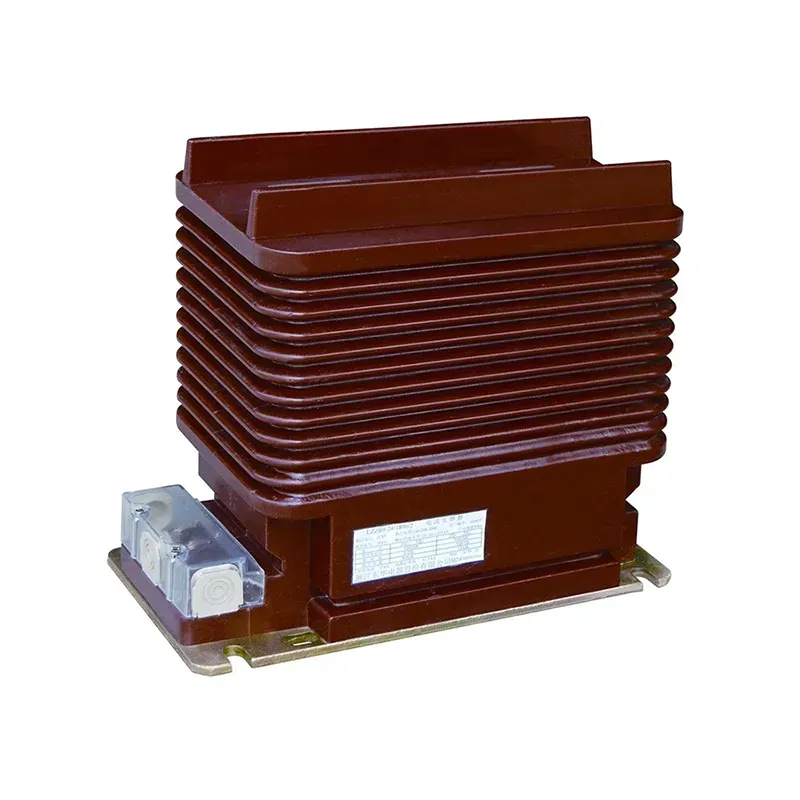

หม้อแปลงกระแสไฟฟ้าแบบพันแผลได้รับการออกแบบมาเพื่อการวัดและการป้องกันกระแสไฟฟ้าที่เชื่อถือได้ในระบบไฟฟ้าแรงดันปานกลาง เช่น 10kv 20kv และ 35kv มีจำหน่ายในอัตราส่วนกระแส 100/5A, 150/5A และ 400/5A และมีระดับความแม่นยำในการป้องกัน 5P10 และ 5P20 ขดลวดชนิดพัน 5p10 5p20 ct 100 150 400 5a ให้เอาต์พุตกระแสทุติยภูมิที่แม่นยำ เหมาะสำหรับทั้งการวัด การสูบจ่าย และการใช้งานรีเลย์ป้องกัน

ผลิตด้วยแกนแม่เหล็กตันและคอยล์ทุติยภูมิ หม้อแปลงกระแสไฟฟ้าชนิดพันแผลช่วยให้มั่นใจถึงประสิทธิภาพที่มั่นคงภายใต้สภาวะไฟฟ้าลัดวงจร และให้การแปลงกระแสไฟฟ้าที่แม่นยำแม้ในระหว่างเหตุการณ์ชั่วคราว ระบบฉนวนที่แข็งแกร่ง ซึ่งมักประกอบด้วยอีพอกซีหรือเรซินเกรดสูง ช่วยให้มั่นใจในความปลอดภัย อายุการใช้งานที่ยาวนาน และทนต่อความชื้นและความเครียดจากสิ่งแวดล้อม

การออกแบบแบบพันแผลช่วยให้สามารถติดตั้งได้อย่างยืดหยุ่นในสวิตช์เกียร์ แผงควบคุม และแผงจ่ายไฟ เพื่อให้การสนับสนุนที่เชื่อถือได้สำหรับแผนการป้องกันรีเลย์ หม้อแปลงกระแสชนิดพันแผลเหมาะอย่างยิ่งสำหรับโรงงานอุตสาหกรรม สิ่งอำนวยความสะดวกเชิงพาณิชย์ และเครือข่ายการจ่ายกระแสไฟฟ้า ซึ่งการตรวจวัดกระแสไฟฟ้าที่แม่นยำและเชื่อถือได้ถือเป็นสิ่งสำคัญสำหรับทั้งการตรวจสอบการปฏิบัติงานและการควบคุมการป้องกัน

Wound Type 5p10 5p20 Ct 100 150 400 5a

ข้อมูลทางเทคนิค:

พิมพ์	กระแสไฟหลัก (A)	ระดับความแม่นยำ	ระดับความแม่นยำและพิกัดเอาท์พุตcosΦ=0.8			กระแสความร้อน Shory-Time (kA/S)	จัดอันดับกระแสไดนามิก (kA)
พิมพ์	กระแสไฟหลัก (A)	ระดับความแม่นยำ	0.2 (วิ)	0.5 (วิ)	10P10	กระแสความร้อน Shory-Time (kA/S)	จัดอันดับกระแสไดนามิก (kA)
LZZBJ9-35	20-100	0.2/0.2 0.2/0.5 0.2/5P20 0.5/5P20 0.2/0.5/5P 0.2/5P/5P	10	10	15	150I1n	375I1n
	150-200					31.5	80
	300-500					31.5/2	80
	600-1250		15	30	20	31.5/4	80
	1500-2000		20	40	30	40/4	125
	2500		20	40	20	40/4	125

พิมพ์	กระแสไฟหลัก (A)	ระดับความแม่นยำ	ความจุ (VA)	กระแสความร้อน Shory-Time (kA/S)	จัดอันดับกระแสไดนามิก (kA)
พิมพ์	กระแสไฟหลัก (A)	ระดับความแม่นยำ	ความจุ (VA)	กระแสความร้อน Shory-Time (kA/S)	จัดอันดับกระแสไดนามิก (kA)
LZZBJ9-35	10	0.2/10P10 0.5/10P10 0.2/5P20 0.5/5P20 0.2/0.5/10P10 0.2/0.5/5P20 0.2/10P10/5P20 0.5/10P10/5P20	15/20 20/20 15/20 20/20 15/20/20 15/20/20 15/20/20 20/20/20	1.5/1	3.75
	20			2/1	5
	30			3/1	7.5
	40			4/1	10
	50			5/1	12.5
	75			7.5/1	18.75
	100			10/1	25
	150			15/1	37.5
	200			20/1	50
	300			31.5/1	80
	400			31.5/2	80
	500			31.5/2	80
	600			31.5/2	80
	800			31.5/3	80
	1000			31.5/3	80
	1200			31.5/3	80
	1500			31.5/3	80
	2000			31.5/3	80

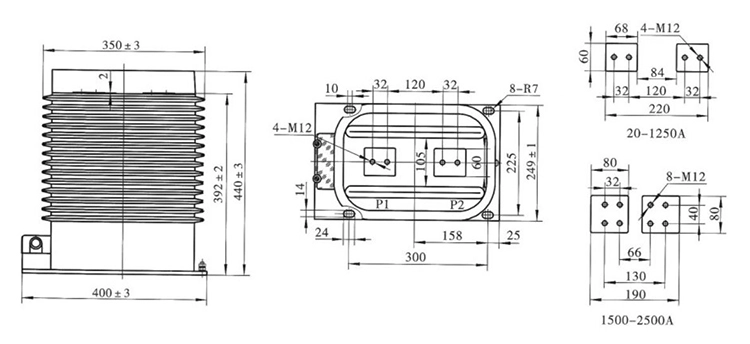

Wound Type 5p10 5p20 Ct 100 150 400 5a

คำถามที่พบบ่อยเกี่ยวกับผลิตภัณฑ์:

ถาม: “5P10 แบบแผล” หรือ “5P20” หมายความว่าอย่างไรในแผลแบบ 5p10 5p20 ct 100 150 400 5a

ตอบ: คำว่า "ประเภทบาดแผล" หมายถึง CT โดยที่ตัวนำหลักคือการพันขดลวดแทนที่จะเป็นบัสบาร์หรือแท่งผ่านแกนกลาง คลาส 5P10 หรือ 5P20 ระบุถึงความแม่นยำในการป้องกัน: 5P หมายถึงข้อผิดพลาดไม่เกิน 5% ที่กระแสไฟฟ้าทุติยภูมิที่กำหนด และหมายเลข 10 หรือ 20 คือตัวคูณเวลาสั้นสูงสุดที่อนุญาตของกระแสไฟฟ้าหลักที่กำหนด โดยไม่เกินข้อผิดพลาดที่ระบุ

ถาม: ฉันจะเลือกพิกัด CT ที่ถูกต้องสำหรับระบบของฉันได้อย่างไร

ตอบ: เลือก CT ตามข้อกำหนดกระแสโหลดสูงสุดและการป้องกันของระบบของคุณ ตัวอย่างเช่น 100/5A CT เหมาะสำหรับวงจรที่มีกระแสทั่วไปประมาณ 100 A ในขณะที่ 400/5A ได้รับการออกแบบมาสำหรับตัวป้อนกระแสสูง เลือกระดับการป้องกัน (5P10 หรือ 5P20) ตามความไวในการตรวจจับความผิดปกติของรีเลย์และกระแสไฟฟ้าลัดวงจรที่คาดหวัง

ถาม: ด้ามจับประเภท 5p10 5p20 ct 100 150 400 5a มีสภาพแวดล้อมอะไรบ้าง

ตอบ: โดยทั่วไปแล้วหม้อแปลงกระแสชนิดพันแผลเหล่านี้ได้รับการจัดอันดับสำหรับอุณหภูมิแวดล้อมตั้งแต่ –10 °C ถึง +40 °C โดยมีระดับความสูงสูงสุด 1,000 ม. วัสดุตัวเรือนและระบบฉนวนได้รับการออกแบบมาเพื่อการทำงานที่ทนต่อความชื้น ฝุ่น และมลภาวะ เพื่อให้มั่นใจถึงประสิทธิภาพการป้องกันที่เชื่อถือได้ในสภาพแวดล้อมทางอุตสาหกรรมและสาธารณูปโภค
