หม้อแปลงกระแส CT 200 300 500 800 5a

Wenzhou XiFa Electric Power Equipment Co., Ltd เป็นโรงงานที่เชื่อถือได้ในการผลิตหม้อแปลงกระแส 10kv ถึง 35kv และหม้อแปลงที่มีศักยภาพ เช่น หม้อแปลงกระแส ct 200 300 500 800 5a อัตราส่วนสภาพคล่อง 200/5, 300/5 500/5 และ 800/5 เป็นอัตราส่วนปกติของบริษัท เพื่อให้แน่ใจว่ามีการจัดส่งตรงเวลา Wenzhou XiFa จึงได้ติดตั้งหม้อแปลงกระแสชนิดปกติและหม้อแปลงที่มีศักยภาพไว้บางส่วนในการจัดเก็บ ก่อนส่งมอบหม้อแปลงกระแสไฟฟ้า ct 200 300 500 800 5a จะต้องผ่านการทดสอบจากโรงงาน เช่น การทดสอบแรงดันไฟฟ้าที่ทนทาน การทดสอบการคายประจุบางส่วน การสอบเทียบข้อผิดพลาด และการทดสอบการเพิ่มขึ้นของอุณหภูมิ

ส่งคำถาม

รายละเอียดสินค้า

หม้อแปลงกระแสไฟฟ้า ct ที่มีพิกัดหลัก 200 A, 300 A, 500 A และ 800 A และเอาต์พุตรองมาตรฐาน 5 A ได้รับการออกแบบมาเพื่อการใช้งานการวัดและการป้องกันกระแสไฟฟ้าที่เชื่อถือได้ในระบบไฟฟ้าระดับแรงดันไฟฟ้า 10 ถึง 35 kv

หม้อแปลงกระแสไฟฟ้าแต่ละตัว ct 200 300 500 800 5a ใช้ตัวนำทองแดงแบบพันแผลที่มีความแม่นยำและแกนแม่เหล็กคุณภาพแข็งเพื่อรักษาประสิทธิภาพที่ยอดเยี่ยมในอัตราส่วนที่แม่นยำตลอดช่วงการทำงานทั้งหมด หม้อแปลงกระแส ct 200 300 500 800 5a ถูกสร้างขึ้นเพื่อให้เอาต์พุตรองมีความเสถียรภายใต้สภาวะโหลดที่แตกต่างกัน เพื่อให้เหมาะสำหรับทั้งวงจรสูบจ่ายและวงจรป้องกัน

ตัวเรือนผลิตจากวัสดุฉนวนที่ทนทานและหน่วงไฟ ซึ่งให้ความต้านทานต่อความชื้นและความเครียดจากสิ่งแวดล้อมได้ดีเยี่ยม การออกแบบที่กะทัดรัดช่วยให้ติดตั้งได้ง่ายในแผงสวิตช์เกียร์ ตู้ควบคุม และแผงจ่ายไฟ

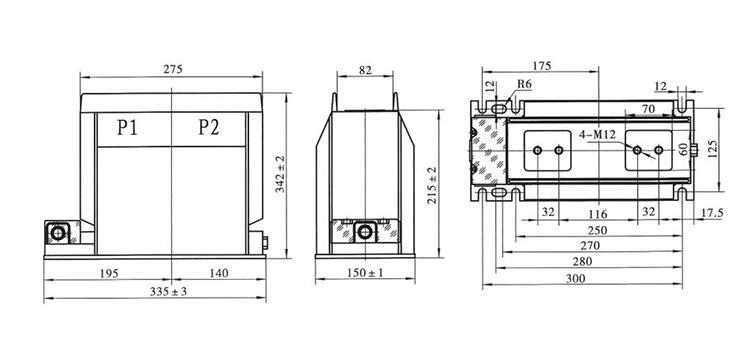

Current Transformer Ct 200 300 500 800 5a

ข้อมูลทางเทคนิค:

พิมพ์	กระแสไฟหลัก (A)	ระดับความแม่นยำ	ระดับความแม่นยำและพิกัดเอาท์พุตcosΦ=0.8				กระแสความร้อน Shory-Time (kA/S)	จัดอันดับกระแสไดนามิก (kA)
พิมพ์	กระแสไฟหลัก (A)	ระดับความแม่นยำ	0.2 (วิ)	0.5 (วิ)	10P10	10P15	กระแสความร้อน Shory-Time (kA/S)	จัดอันดับกระแสไดนามิก (kA)
LZZBJ9-12	20	0.2 วินาที/0.5 0.2 วินาที/10P 0.2/10P 0.5s/10P 0.5/10P	10	10	15	15	2	5
	30 (40)						3	7.5
	50 (60)						5	12.5
	75						7.5	18.5
	100						10	25
	150						15	37.5
	200						25	62.5
	300						31.5	80
	400 ถึง 600						45	112.5
	750 ถึง 1250						80	160

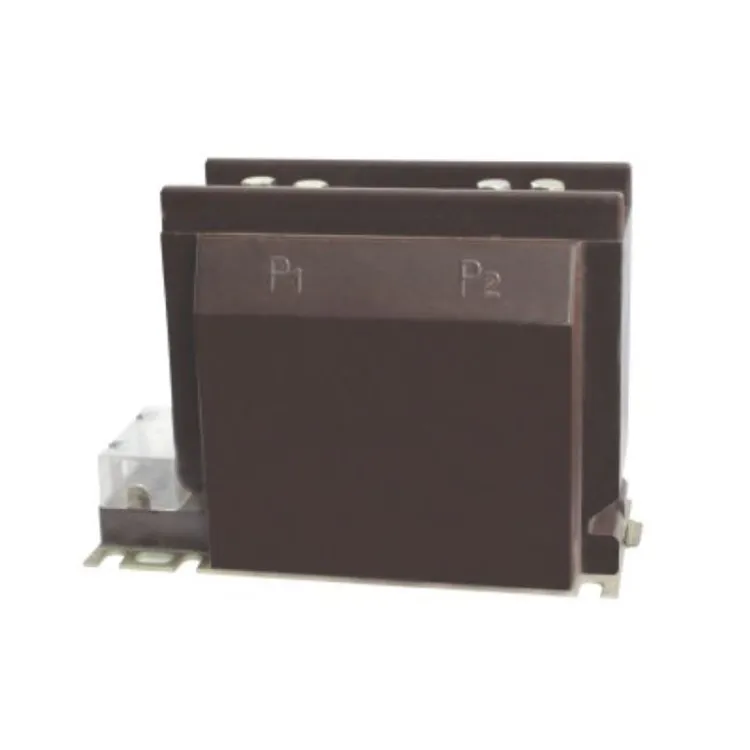

Current Transformer Ct 200 300 500 800 5a

คำถามที่พบบ่อยเกี่ยวกับผลิตภัณฑ์:

ถาม: อัตราส่วน CT เช่น 200/5A ในหม้อแปลงกระแสไฟฟ้า ct 200 300 500 800 5a หมายถึงอะไร

ตอบ: ในหม้อแปลงกระแส ct 200 300 500 800 5a อัตราส่วน CT 200/5A หมายความว่าเมื่อ 200 แอมแปร์ไหลผ่านตัวนำหลัก ขดลวดทุติยภูมิจะให้ 5 แอมแปร์ หลักการเดียวกันนี้ใช้กับอัตราส่วนอื่นๆ เช่น 300/5A, 500/5A, 800/5A ฯลฯ อัตราส่วนนี้ช่วยให้มั่นใจได้ว่ากระแสไฟฟ้าปฐมภูมิขนาดใหญ่สามารถลดลงเป็นค่ารองที่เป็นมาตรฐานเพื่อการวัดและการป้องกันที่ปลอดภัย

ถาม: ฉันจะเลือกอัตราส่วน CT ที่เหมาะสมได้อย่างไร

ตอบ: ควรเลือกอัตราส่วน CT ตามกระแสโหลดสูงสุดของระบบ ตัวอย่างเช่น หากเครื่องป้อนของคุณปกติรองรับ 180 A และบางครั้งอาจถึงจุดสูงสุดถึง 220 A CT 200/5A ก็เหมาะสม หากคาดว่ากระแสจะสูงถึง 450 ถึง 500 A ดังนั้น CT 500/5A น่าจะเหมาะสมกว่า เป้าหมายคือการหลีกเลี่ยงการปรับขนาดมากเกินไป ซึ่งจะลดความแม่นยำเมื่อโหลดน้อย และต่ำกว่าขนาด ซึ่งเสี่ยงต่อความอิ่มตัว

ถาม: มีคลาสความแม่นยำอะไรบ้างสำหรับหม้อแปลงกระแส ct 200 300 500 800 5a

ตอบ: เพื่อวัตถุประสงค์ในการสูบจ่าย คลาสทั่วไป ได้แก่ 0.2, 0.2S, 0.5 และ 0.5S สำหรับการป้องกัน คลาสทั่วไปคือ 5P10, 10P10 หรือ 10P20 ระดับที่ต้องการขึ้นอยู่กับว่าจะใช้ CT สำหรับการวัดรายได้ การตรวจสอบทั่วไป หรือรีเลย์ป้องกัน

แท็กยอดนิยม: หม้อแปลงกระแส CT 200 5A, CT 300 500 800 ผู้จัดจำหน่ายหม้อแปลงกระแส, ขายส่งหม้อแปลงกระแส 5A สำหรับระบบไฟฟ้า
