Zero Sequence Ct หม้อแปลงกระแสไฟฟ้าชนิดโดนัท

หม้อแปลงกระแส ct ลำดับศูนย์เป็นการหมุนครั้งเดียวผ่านอุปกรณ์หลักที่ใช้ในระบบไฟฟ้าเพื่อตรวจสอบกระแสลำดับเป็นศูนย์ โดยทำหน้าที่เป็นองค์ประกอบสำคัญของระบบรีเลย์ป้องกัน ซึ่งใช้เป็นหลักในการตรวจจับความผิดปกติของกราวด์ กระแสรั่วไหล และการตรวจสอบฉนวน ด้วยการตรวจจับผลรวมเวกเตอร์ของกระแสสามเฟสและผลลัพธ์ของกระแสลำดับเป็นศูนย์ หม้อแปลงกระแสไฟฟ้าลำดับศูนย์ ct สามารถกระตุ้นการดำเนินการป้องกันและอินเทอร์เฟซกับตัวเลือกกราวด์กระแสต่ำ อุปกรณ์ปราบปรามฮาร์มอนิกแบบดิจิทัล และหน่วยป้องกันรีเลย์เพื่อแจ้งเตือนข้อผิดพลาดและตัดการเชื่อมต่อพลังงาน

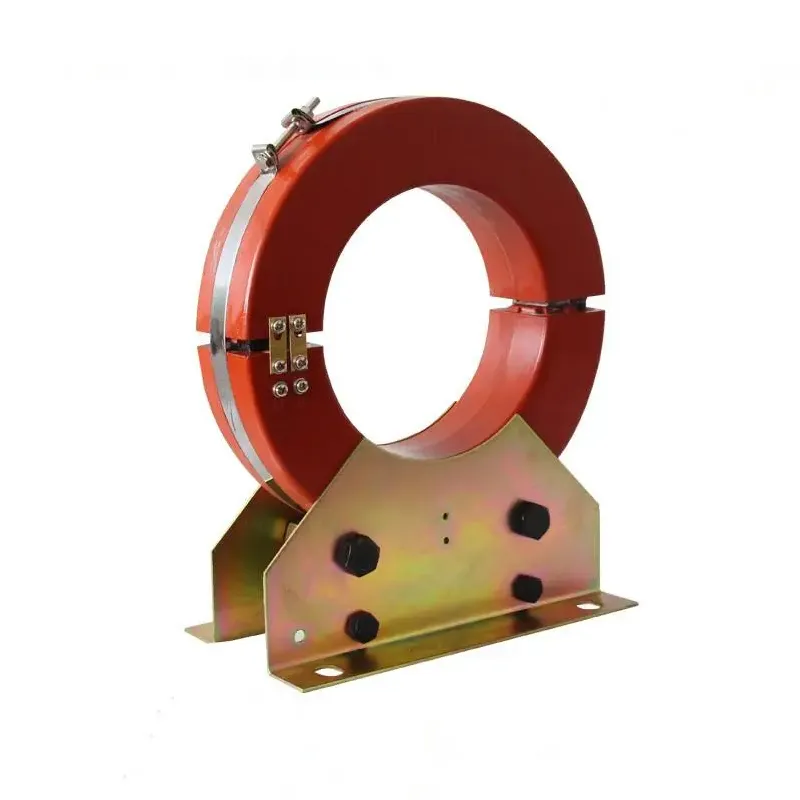

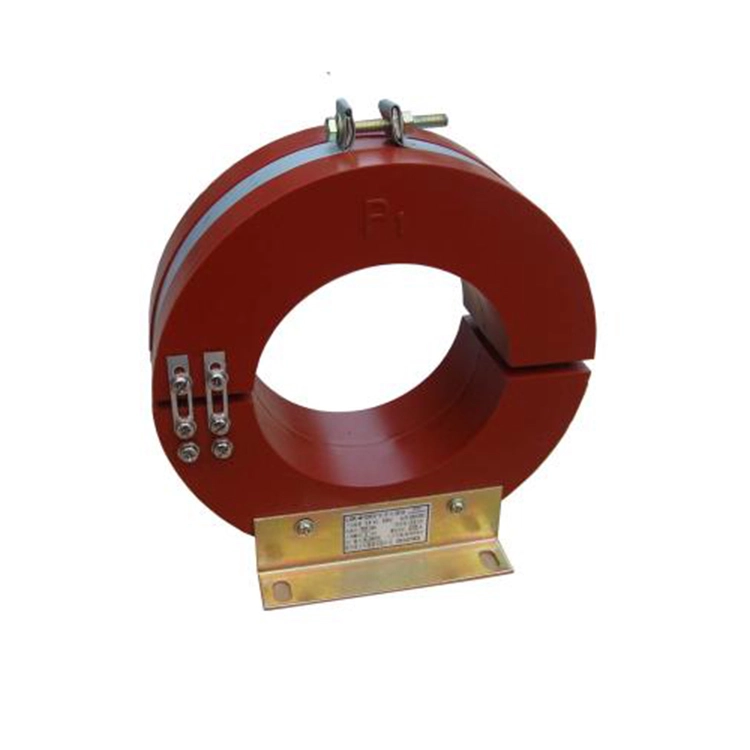

โครงสร้าง หม้อแปลงกระแส ct ลำดับศูนย์ประกอบด้วยแกนทอรอยด์และขดลวดทุติยภูมิที่ห่อหุ้มอยู่ภายในตัวเรือนอีพอกซีเรซินหรือยางซิลิโคน ให้ความต้านทานต่อความชื้นและมลพิษวาบไฟเหนือการป้องกัน ตัวเลือกการติดตั้งประกอบด้วยแบบทึบ ซึ่งต้องใช้สายเคเบิลที่ผ่านล่วงหน้าและการออกแบบแกนแยก ซึ่งช่วยให้สามารถติดตั้งเพิ่มเติมได้โดยไม่ต้องถอดสายเคเบิล

เข้ากันได้กับระบบไฟฟ้า 50 Hz ซึ่งให้ความไวและความเป็นเชิงเส้นที่จำเป็นสำหรับการกำหนดค่าจุดที่เป็นกลางต่างๆ รวมถึงระบบที่มีการต่อสายดินและไม่มีการต่อสายดิน หม้อแปลงกระแสไฟฟ้าแบบ Zero Sequence CT ถูกนำมาใช้กันอย่างแพร่หลายในสมาร์ทกริด การขนส่งทางรถไฟ ระบบไฟฟ้าในอาคาร และการตรวจสอบอุปกรณ์อุตสาหกรรม เพื่อให้การตรวจจับข้อผิดพลาดและการป้องกันระบบที่เชื่อถือได้

คำถามที่พบบ่อยเกี่ยวกับผลิตภัณฑ์:

ถาม: หม้อแปลงกระแสไฟฟ้า ct ลำดับศูนย์ชนิดโดนัทคืออะไร

หม้อแปลงกระแสไฟฟ้า CT ลำดับศูนย์ชนิดโดนัทเป็นอุปกรณ์หลักที่ออกแบบมาเพื่อตรวจจับกระแสลำดับเป็นศูนย์ในระบบสามเฟส แกนโทรอยด์ช่วยให้ตัวนำหลักผ่านจุดศูนย์กลางได้ ทำให้สามารถตรวจติดตามความผิดปกติของกราวด์ กระแสรั่วไหล และสภาวะของฉนวนได้โดยไม่รบกวน

ถาม: สัญญาณเอาท์พุตของหม้อแปลงกระแสไฟฟ้าแบบโดนัทชนิดเป็นศูนย์ลำดับ ct เป็นอย่างไร

ตอบ: หม้อแปลงกระแส ct ลำดับศูนย์ชนิดโดนัทจะแปลงกระแสลำดับศูนย์เป็นแรงดันไฟฟ้าตามสัดส่วนหรือกระแสทุติยภูมิโดยใช้การพันขดลวดที่มีความแม่นยำสูงและเทคโนโลยีคอยล์ Rogowski เอาต์พุตนี้เข้ากันได้กับรีเลย์ มิเตอร์ และระบบตรวจสอบ เพื่อการตรวจจับข้อผิดพลาดที่รวดเร็วและแม่นยำ

ถาม: การใช้งานทั่วไปของหม้อแปลงกระแส ct ลำดับศูนย์ชนิดโดนัทมีอะไรบ้าง

ตอบ: หม้อแปลงกระแส ct ลำดับศูนย์ชนิดโดนัทมักใช้ใน:

1. การป้องกันความผิดพลาดของพื้นดินและการตรวจจับกระแสไฟรั่ว

2. การตรวจสอบจุดที่เป็นกลางในระบบจำหน่ายไฟฟ้า

3.บูรณาการกับรีเลย์ป้องกันดิจิตอล อุปกรณ์ปราบปรามฮาร์มอนิก และระบบตรวจสอบกริดอัจฉริยะ

4.อุปกรณ์อุตสาหกรรม อาคารโครงข่ายไฟฟ้า และระบบขนส่งทางราง
