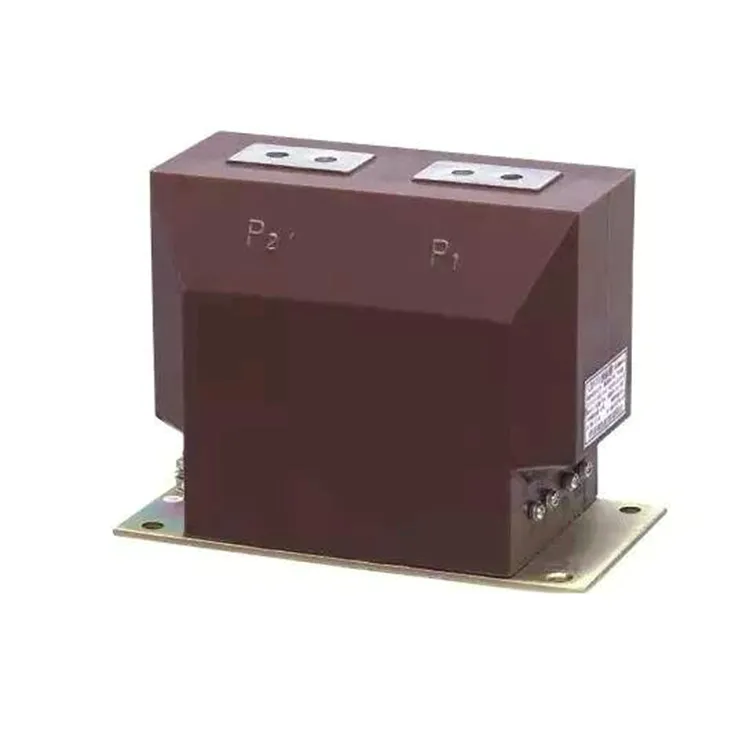

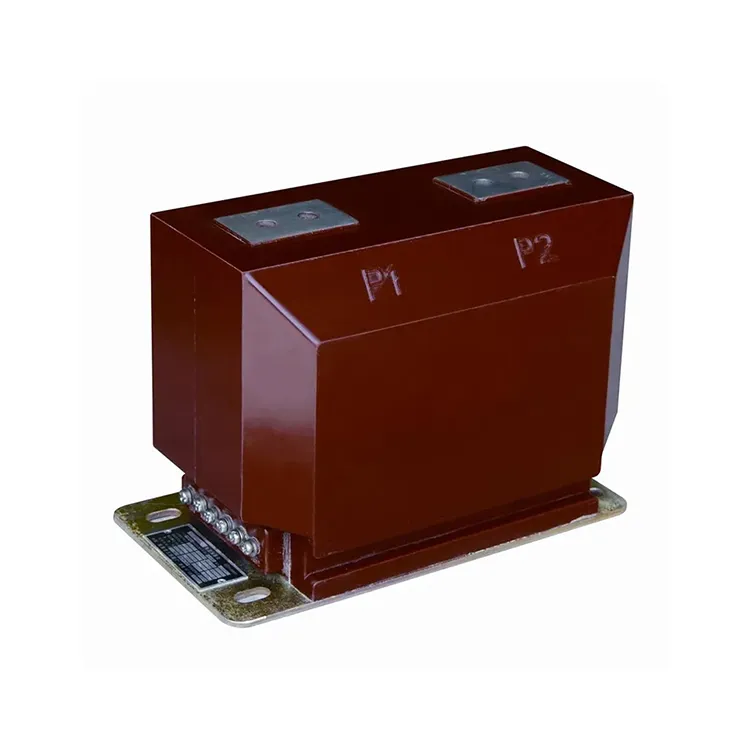

หม้อแปลงไฟฟ้ากระแสสลับแบบหล่อเรซิน

หม้อแปลงกระแสไฟฟ้า ct แบบหล่อด้วยเรซินเป็นยูนิตแบบหล่อในอาคารแบบอีพอกซีเรซิน แบบหล่อสุญญากาศ ออกแบบมาสำหรับระบบไฟฟ้าระดับแรงดันไฟฟ้า 10kv ที่มีความถี่พิกัด 50 Hz ส่วนใหญ่จะใช้สำหรับการวัดกระแสไฟฟ้า การวัดพลังงาน และการถ่ายทอดการป้องกัน

หม้อแปลงกระแสไฟฟ้า ct แบบหล่อด้วยเรซินใช้กระบวนการหล่ออีพอกซีเรซินแบบปิดอย่างสมบูรณ์ ซึ่งแกนทำจากวัสดุแม่เหล็กคุณภาพสูง และทั้งขดลวดปฐมภูมิและทุติยภูมิพร้อมกับแกนจะถูกฝังอยู่ในเรซิน โครงสร้างนี้ให้ประสิทธิภาพที่ดีเยี่ยมในด้านฉนวน ทนต่อความชื้น และทนต่อมลภาวะ พื้นผิวของหม้อแปลงกระแสไฟฟ้า ct แบบหล่อด้วยเรซินไม่จำเป็นต้องมีการเคลือบเพิ่มเติม และสามารถติดตั้งหม้อแปลงกระแสไฟฟ้าได้หลายตำแหน่ง

กลุ่มผลิตภัณฑ์นี้ครอบคลุมทั้งคลาสการวัด เช่น 0.2S และ 0.5S และคลาสการป้องกัน เช่น 10P10 และ 10P20 มีการออกแบบหลายอัตราส่วนสำหรับหม้อแปลงกระแสไฟฟ้า ct แบบหล่อด้วยเรซิน เพื่อให้เหมาะสำหรับใช้ในแผงไฟฟ้าที่หุ้มด้วยโลหะ

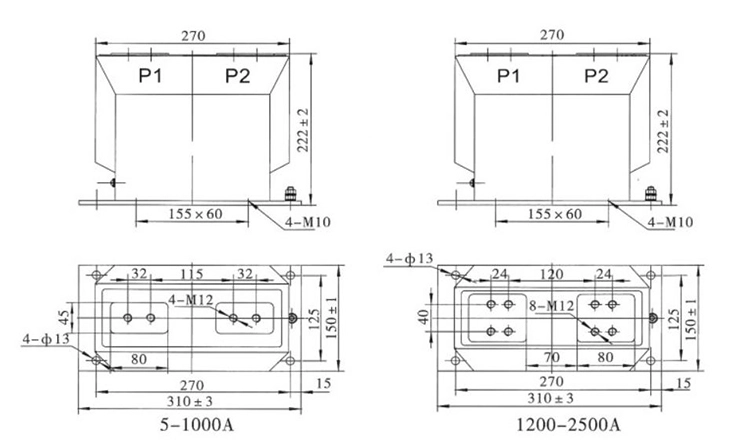

ข้อมูลทางเทคนิค:

คำถามที่พบบ่อยเกี่ยวกับผลิตภัณฑ์:

ถาม: พารามิเตอร์ทางเทคนิคใดที่ควรตรวจสอบเมื่อเลือกหม้อแปลงกระแสไฟฟ้า ct แบบหล่อเรซิน

ตอบ: จะต้องตรวจสอบพารามิเตอร์หลักต่อไปนี้เมื่อเลือก:

1.ระดับความแม่นยำ: สำหรับการสูบจ่าย/การวัด (เช่น 0.2 วินาทีหรือ 0.5) และวัตถุประสงค์ในการป้องกัน (เช่น 10P10, 5P10 เป็นต้น)

2. จัดอันดับกระแสหลักและกระแสทุติยภูมิ (อัตราส่วนการเปลี่ยนแปลง)

3. กระแสความร้อนเวลาสั้น (Ith) และความสามารถในการทนกระแสไฟเวลาสั้น (สำหรับสภาวะความผิดปกติ)

4.ระดับฉนวน (ทนต่อแรงดันไฟฟ้า, ระดับแรงดันอิมพัลส์ ฯลฯ )

5. ความคลาดเคลื่อนด้านสิ่งแวดล้อม: ช่วงอุณหภูมิ ระดับความสูง ความชื้น ระดับมลภาวะ

6. ภาระ: โหลด VA ที่รองต้องขับโดยไม่ทำให้ความแม่นยำลดลง

ถาม: หม้อแปลงกระแสไฟฟ้า ct แบบหล่อเรซินมีความเหมาะสมเป็นพิเศษในสภาพแวดล้อมหรือการใช้งานใดบ้าง

ตอบ: สภาพแวดล้อมหรือการใช้งานต่อไปนี้เหมาะสำหรับหม้อแปลงกระแสไฟฟ้า ct แบบหล่อเรซิน:

1.สวิตช์เกียร์ภายในซึ่งมีพื้นที่จำกัดและฉนวนเป็นสิ่งสำคัญ

2.ในสภาพแวดล้อมที่รุนแรงหรือสกปรก (ฝุ่น ความชื้น สารเคมี) ซึ่งชิ้นส่วนที่เปิดอยู่หรือน้ำมันอาจเสื่อมสภาพได้

3.ในวงจรวัดแสงและป้องกันที่ต้องการการวัดที่เสถียรและแม่นยำในระยะเวลานาน

4.การใช้งานที่ต้องมีการบำรุงรักษาต่ำและมีความน่าเชื่อถือสูง
