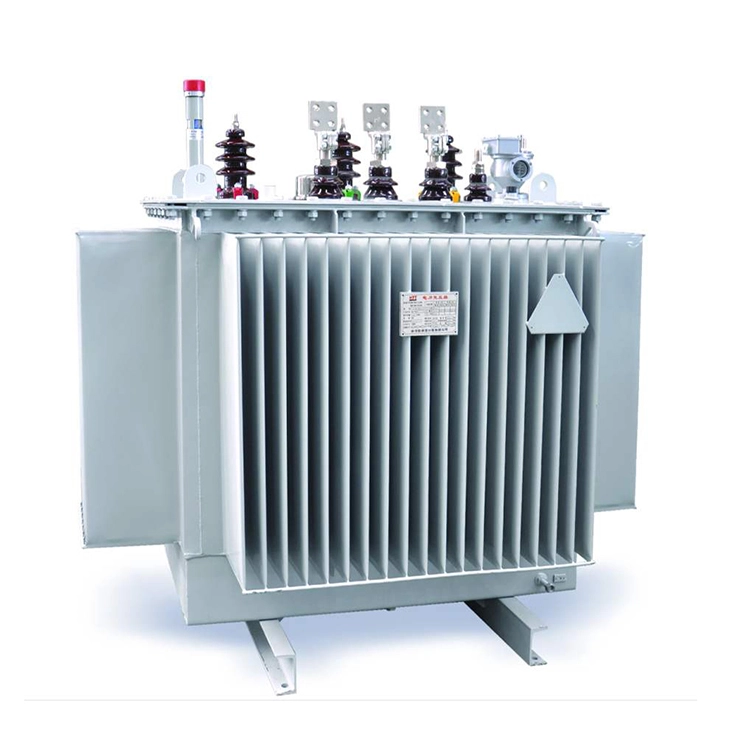

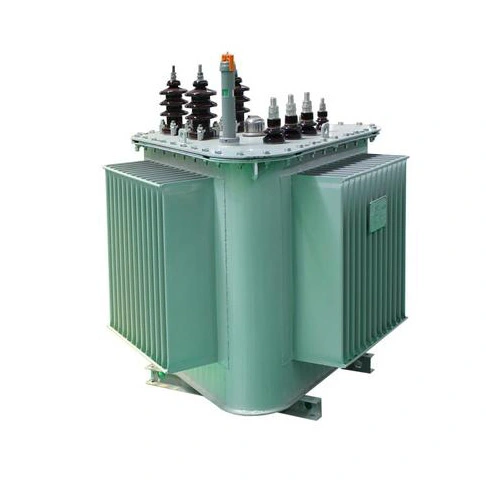

หม้อแปลงไฟฟ้ากำลัง 200kva ถึง 15kv ถึง 0.4kv

หม้อแปลงไฟฟ้ากำลัง 200kva x 15kv ถึง 0.4kv เป็นหม้อแปลงไฟฟ้าชนิดหนึ่งที่มีความจุพิกัด 200 kva แรงดันไฟฟ้าขาเข้า 15 kv และแรงดันเอาต์พุต 0.4 kv

บริษัทของเราใช้เหล็กซิลิคอนที่เน้นการนำแม่เหล็กสูง ซึ่งจะถูกแปรรูปเพิ่มเติมเป็นเหล็กแผ่นซิลิกอนรีดเย็นคุณภาพสูง จากนั้นจึงวางซ้อนกัน การใช้ฟอยล์สำหรับขดลวดม้วนและวัสดุและกระบวนการฉนวนแบบใหม่ หม้อแปลงไฟฟ้าขนาด 200kva ถึง 15kv ถึง 0.4kv มีความต้านทานต่ออุณหภูมิสูง ทนต่อแรงกระแทก และการออกแบบโครงสร้างที่ปิดสนิท

การออกแบบโครงสร้างที่ปิดสนิททำให้มั่นใจได้ถึงคุณภาพน้ำมันหม้อแปลงที่เสถียร ขยายรอบการบำรุงรักษา และในเวลาเดียวกัน ถังน้ำมันโดยรวมที่ประกอบด้วยแผงระบายความร้อนชนิดแผ่นลูกฟูกผลิตขึ้นโดยใช้กระบวนการพ่นฟอสเฟตและป้องกันสนิมหลายชั้น ซึ่งมีความทนทานต่อสภาพอากาศได้ดีเยี่ยม

กลุ่มการเชื่อมต่อของหม้อแปลงไฟฟ้ากำลัง 200kva คูณ 15kv ถึง 0.4kv คือ Dyn11 ซึ่งช่วยลดผลกระทบของฮาร์โมนิกบนโครงข่ายไฟฟ้าและปรับปรุงคุณภาพของแหล่งจ่ายไฟ

พารามิเตอร์ทางเทคนิค:

ถาม: รายการตรวจสอบใดบ้างที่ควรใช้หม้อแปลงไฟฟ้าขนาด 200kva ถึง 15kv ถึง 0.4kv ก่อนออกจากโรงงาน

ตอบ: เพื่อให้มั่นใจว่าการทำงานของหม้อแปลงมีเสถียรภาพและมีประสิทธิภาพ จะมีการทดสอบชุดหม้อแปลงก่อนทำการผลิต สำหรับการทดสอบความต้านทาน DC ให้วัดความต้านทาน DC ของขดลวดสามเฟสของแรงดันไฟฟ้าสูงและต่ำ ตรวจสอบอัตราสมดุลของสามเฟส และแก้ไขปัญหาสายไฟที่ขาดและการบัดกรีที่ไม่ดี สำหรับการทดสอบอัตราส่วนแรงดันไฟฟ้า ให้วัดอัตราส่วน 15kV/0.4kV จริง ยืนยันความถูกต้องของตำแหน่งต๊าป และไม่มีข้อผิดพลาดในจำนวนรอบ สำหรับการทดสอบความต้านทานของฉนวน ให้ใช้มิเตอร์มัลติฟังก์ชันในการวัดฉนวนระหว่างแรงดันไฟฟ้าสูงและต่ำ และระหว่างแรงดันไฟฟ้าสูงและต่ำกับกราวด์ และตรวจสอบว่าฉนวนมีคุณสมบัติตามที่กำหนดหรือไม่ การทดสอบการทนต่อแรงดันไฟฟ้าความถี่กำลังผ่านการทดสอบการทนต่อแรงดันไฟฟ้าระหว่างแรงดันไฟฟ้าสูงและต่ำถึงกราวด์ ระหว่างแรงดันไฟฟ้าต่ำถึงกราวด์ และระหว่างแรงดันไฟฟ้าสูงและต่ำ เพื่อประเมินความแข็งแรงของฉนวน ฯลฯ

ถาม:เหตุใดจึงจำเป็นต้องดำเนินการทดสอบการปิดอิมพัลส์กับหม้อแปลงไฟฟ้ากำลังที่ติดตั้งใหม่หรือแบบลากพ่วงขนาด 200kva ถึง 15kv ถึง 0.4kv ก่อนที่จะนำไปใช้งาน

ตอบ: การถอดหม้อแปลงที่ไม่มีโหลดในระบบโครงข่ายไฟฟ้าจะทำให้การทำงานมีแรงดันไฟฟ้าเกิน ในระบบกราวด์กระแสไฟฟ้าขนาดเล็ก แอมพลิจูดของแรงดันไฟฟ้าเกินนี้สามารถเข้าถึง 3 ถึง 4 เท่าของแรงดันไฟฟ้าเฟสที่กำหนด ในระบบสายดินขนาดใหญ่ แอมพลิจูดของการทำงานที่แรงดันไฟฟ้าเกินอาจสูงถึง 3 เท่าของแรงดันไฟฟ้าเฟสที่กำหนด ดังนั้น เพื่อทดสอบว่าฉนวนของหม้อแปลงสามารถทนต่อแรงดันไฟฟ้าที่กำหนดและการทำงานเกินแรงดันไฟฟ้าระหว่างการทำงานได้หรือไม่ ควรทำการทดสอบการปิดอิมพัลส์หลายๆ ครั้งก่อนที่หม้อแปลงไฟฟ้ากำลัง 200kva x 15kv ถึง 0.4kv จะเริ่มทำงาน

นอกจากนี้ เมื่อหม้อแปลงไม่มีโหลดถูกใช้งาน กระแสไฟกระชากกระตุ้นจะถูกสร้างขึ้น โดยมีค่าที่สามารถเข้าถึง 6 ถึง 8 เท่าของกระแสไฟที่กำหนด เนื่องจากกระแสไฟกระชากกระตุ้นจะสร้างแรงไฟฟ้าไดนามิกขนาดใหญ่ การดำเนินการทดสอบการปิดอิมพัลส์จึงเป็นการวัดที่มีประสิทธิภาพในการพิจารณาความแข็งแรงทางกลของหม้อแปลงไฟฟ้ากำลัง 200kva ถึง 15kv ถึง 0.4kv และดูว่าการป้องกันรีเลย์จะทำงานผิดปกติหรือไม่
