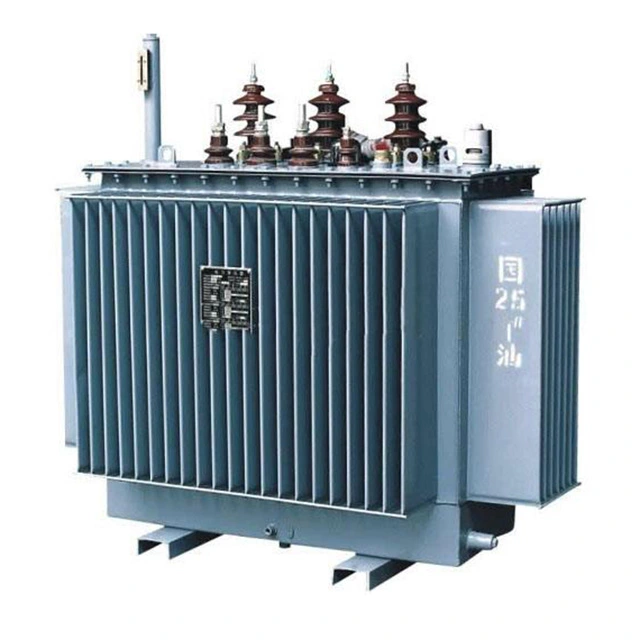

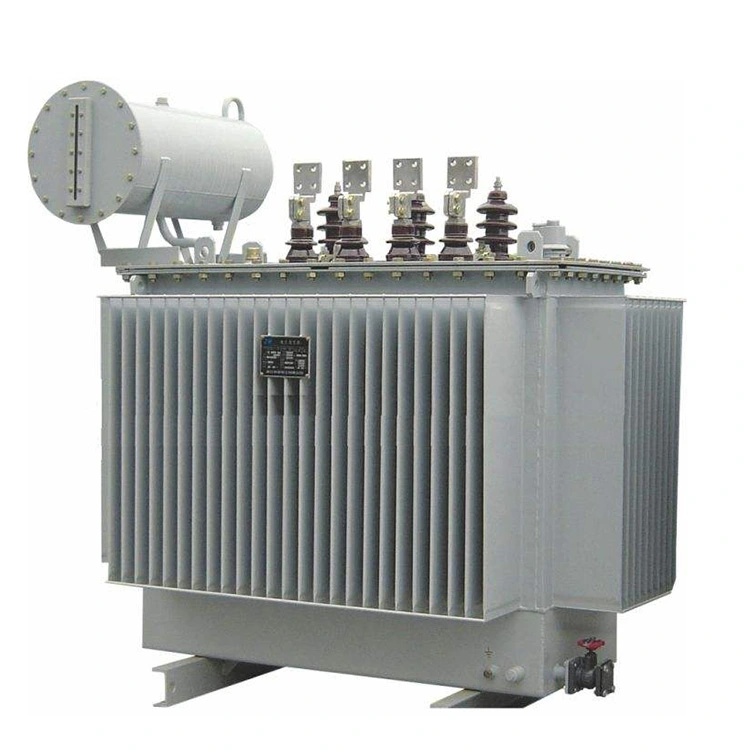

หม้อแปลงไฟฟ้ากำลังไฟฟ้า 3 เฟส 10kv 400kva

หม้อแปลงไฟฟ้ากำลังไฟฟ้า 3 เฟส 10kv 400kva ส่วนใหญ่ประกอบด้วยส่วนประกอบต่างๆ เช่น แกน ขดลวด ถังน้ำมัน อุปกรณ์ทำความเย็น และอุปกรณ์ป้องกัน แกนทั้งหมดใช้โครงสร้างประเภทแกน และโดยปกติแล้วโครงสร้างประเภทแกนจะใช้กระบวนการประกอบที่ทับซ้อนกัน ขดลวดเป็นส่วนวงจรของหม้อแปลงไฟฟ้าสามเฟส

บูชแรงดันสูงและต่ำของหม้อแปลงไฟฟ้า 3 เฟส 10kv 400kva เป็นท่อหุ้มฉนวนพอร์ซเลนที่มีตัวนำ ใช้สำหรับยึดและป้องกันการเชื่อมต่อและปลายตะกั่วของขดลวดปฐมภูมิและทุติยภูมิของหม้อแปลงไฟฟ้า

ถังน้ำมันประกอบด้วยตัวถัง ฝาครอบถัง อุปกรณ์กระจายความร้อน และวาล์วปล่อยน้ำมัน หน้าที่หลักคือการรวมหม้อแปลงเข้าด้วยกันและกระจายความร้อน ข้างในมีขดลวด แกนกลาง และน้ำมันหม้อแปลง

น้ำมันของหม้อแปลงไฟฟ้า 3 เฟส 10kv 400kva ไม่เพียงแต่มีฟังก์ชั่นการหมุนเวียนความเย็นและการกระจายความร้อนเท่านั้น แต่ยังมีผลเป็นฉนวนอีกด้วย มีระยะห่างระหว่างขดลวดและตัวถัง (ผนังถังและก้นถัง) ซึ่งแยกได้จากชั้นฉนวนของน้ำมันในถัง

ท่อกันระเบิด มีหน้าที่ป้องกันอุบัติเหตุการระเบิดในถังน้ำมันเชื้อเพลิง เครื่องเปลี่ยนแทปใช้เพื่อเปลี่ยนจำนวนรอบของขดลวดของหม้อแปลงเพื่อปรับแรงดันเอาต์พุตของหม้อแปลง วิธีการของหม้อแปลงไฟฟ้าขนาด 10kv 400kva แบบ 3 เฟสจะควบคุมแรงดันไฟฟ้าคือการตั้งค่าต๊าปบนขดลวดเส้นใดเส้นหนึ่ง เพื่อถอดหรือเพิ่มส่วนหนึ่งของการหมุนในขดลวด จึงเป็นการเปลี่ยนจำนวนรอบและบรรลุจุดประสงค์ในการเปลี่ยนอัตราส่วนแรงดันไฟฟ้า

พารามิเตอร์ทางเทคนิค:

ถาม: แกนของหม้อแปลงไฟฟ้า 3 เฟส 10kv 400kva กระจายความร้อนอย่างไร

ตอบ:ในระหว่างการทำงานปกติของหม้อแปลง แกนกลางจะสร้างความร้อนเนื่องจากการสูญเสียธาตุเหล็ก ยิ่งน้ำหนักและปริมาตรของแกนกลางมากเท่าไรก็ยิ่งสร้างความร้อนได้มากขึ้นเท่านั้น อุณหภูมิน้ำมันหม้อแปลงที่สูงกว่า 95 องศามีแนวโน้มที่จะเกิดริ้วรอย ดังนั้นควรรักษาอุณหภูมิพื้นผิวของแกนให้ต่ำกว่าอุณหภูมินี้ให้มากที่สุด ซึ่งต้องใช้โครงสร้างการกระจายความร้อนของแกนเพื่อกระจายความร้อนของแกนอย่างรวดเร็ว โครงสร้างการกระจายความร้อนส่วนใหญ่เพื่อเพิ่มพื้นผิวการกระจายความร้อนของแกน การกระจายความร้อนของแกนส่วนใหญ่รวมถึงการกระจายความร้อนของช่องน้ำมันและการกระจายความร้อนของช่องอากาศของแกน

ในหม้อแปลงไฟฟ้าแบบจุ่มน้ำมันที่มีความจุสูง ช่องน้ำมันมักจะถูกตั้งค่าระหว่างการเคลือบของแกนเพื่อเพิ่มผลการกระจายความร้อน ช่องน้ำมันมีสองประเภท: หนึ่งขนานกับแผ่นเหล็กซิลิกอน และอีกช่องตั้งฉากกับเหล็กแผ่น การจัดเรียงหลังมีผลการกระจายความร้อนที่ดีกว่า แต่โครงสร้างมีความซับซ้อนมากขึ้น

ในหม้อแปลงชนิดแห้ง แกนจะระบายความร้อนด้วยอากาศ เพื่อให้แน่ใจว่าอุณหภูมิแกนไม่เกินค่าที่อนุญาต มักจะติดตั้งช่องอากาศในเสาและแอกแกนเหล็ก
