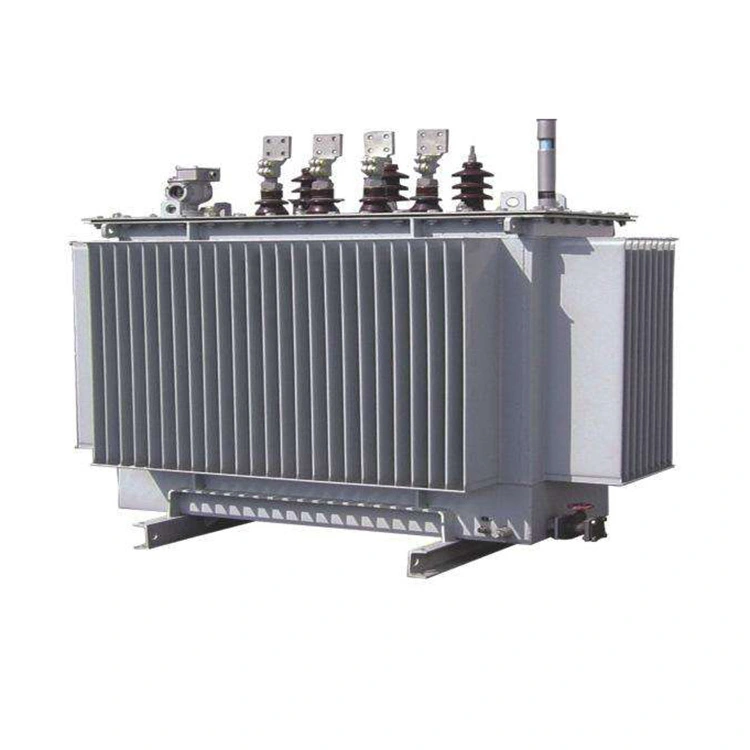

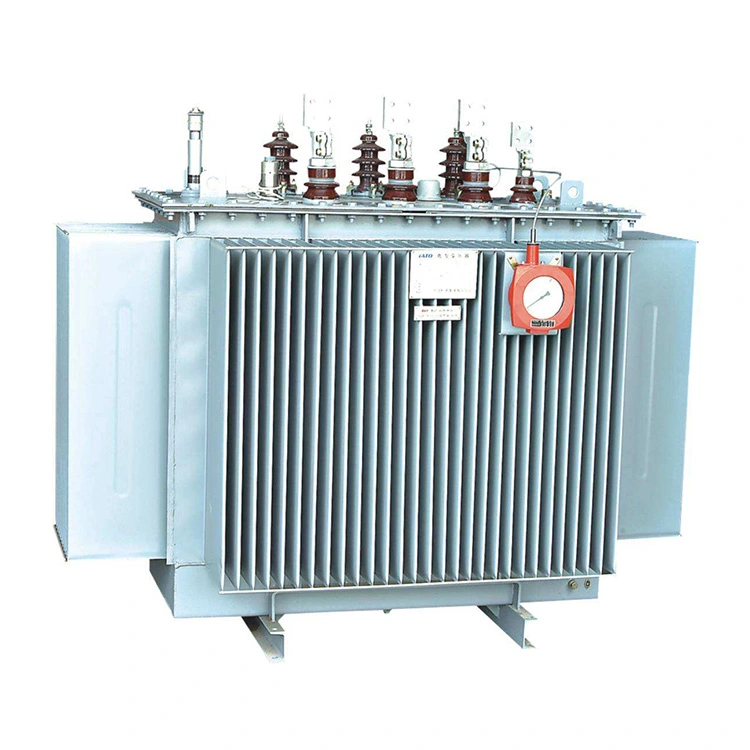

11kv 1,000 Kva เมื่อโหลดแตะเปลี่ยนหม้อแปลงไฟฟ้า

แกนของ 11kv 1,000 kva บนหม้อแปลงไฟฟ้ากำลังเปลี่ยนโหลดแตะทั้งหมดใช้เหล็กแผ่นซิลิกอนรีดเย็นคุณภาพสูงที่มุ่งเน้นเกรน โครงสร้างมีความโน้มเอียงเต็มที่และไม่มีรู และแกนกลางเป็นรูปขั้นบันไดหลายระดับ มีตะเข็บสามหรือห้าตะเข็บ การสูญเสียอากาศและเสียงรบกวนต่ำ แกนรีดถูกรีดโดยตรงโดยใช้อุปกรณ์พิเศษ ไม่มีตะเข็บ ช่วยลดความต้านทานแม่เหล็ก ส่งผลให้สูญเสียอากาศต่ำ

ขดลวดใช้ลวดทองแดงคุณภาพสูง สร้างขึ้นโดยการดึงแท่งทองแดงหรือขดลวดทองแดงที่ปราศจากออกซิเจน รูปแบบต่างๆ ได้แก่ ทรงกระบอก เกลียวใหม่ และแบบแยก ฯลฯ ซึ่งช่วยให้มั่นใจได้ว่าหม้อแปลงไฟฟ้ากำลังแบบเปลี่ยนโหลดแตะขนาด 11kv 1,000 kva มีความแข็งแรงทางไฟฟ้า ความแข็งแรงทางกล และความสามารถในการกระจายความร้อนที่เพียงพอ

ถังน้ำมันทำจากแผ่นเหล็กคุณภาพสูงเชื่อมติดกัน ส่วนประกอบการกระจายความร้อนใช้ตัวระบายความร้อนแบบชิป ตัวระบายความร้อนแบบขยาย หรือถังน้ำมันลูกฟูก ถังน้ำมันผ่านการทดสอบการซีลที่เชื่อถือได้ในโรงงาน หลังจากที่พื้นผิวด้านในและด้านนอกถูกล้างด้วยกรดและฟอสเฟต 11kv 1,000 kva บนหม้อแปลงไฟฟ้ากำลังเปลี่ยนโหลดแตะจะถูกทาสีด้วยการเคลือบผิว 3 ฐานและการเคลือบพื้นผิว 1 อัน ซึ่งทั้งทนทานต่อการกัดกร่อนและสวยงาม

ข้อกำหนดทางเทคนิค:

ถาม: เหตุใดจึงใช้แผ่นเหล็กซิลิกอนเป็นแกนของหม้อแปลงไฟฟ้าขนาด 11kv 1,000 kva บนหม้อแปลงไฟฟ้ากำลังเปลี่ยนโหลด

ตอบ: แกนหม้อแปลงทั่วไปมักทำจากแผ่นเหล็กซิลิกอน เหล็กซิลิคอนเป็นเหล็กชนิดหนึ่งที่ประกอบด้วยซิลิกอน โดยมีปริมาณซิลิกอนอยู่ระหว่าง 0.8% ถึง 4.8% การใช้เหล็กซิลิกอนเป็นแกนกลางของหม้อแปลงไฟฟ้าเป็นเพราะเหล็กซิลิกอนนั้นเป็นวัสดุที่มีแม่เหล็กสูง ในขดลวดที่มีพลังงาน สามารถสร้างความเข้มของการเหนี่ยวนำแม่เหล็กขนาดใหญ่ ซึ่งจะช่วยลดปริมาตรของหม้อแปลงไฟฟ้า

เรารู้ว่าในความเป็นจริง หม้อแปลงไฟฟ้ากำลังเปลี่ยนโหลดแตะขนาด 11kv 1,000 kva ทำงานภายใต้สภาวะกระแสสลับ การสูญเสียกำลังไม่เพียงแต่เกิดขึ้นในความต้านทานของคอยล์เท่านั้น แต่ยังเกิดขึ้นในแกนเหล็กด้วยเนื่องจากอิทธิพลของแม่เหล็กไฟฟ้าสลับ การสูญเสียพลังงานในแกนเหล็กมักเรียกว่า "การสูญเสียธาตุเหล็ก" และมีสาเหตุสองประการ: สาเหตุหนึ่งคือ "การสูญเสียฮิสเทรีซิส" และอีกประการหนึ่งคือ "การสูญเสียกระแสหมุนวน"

การสูญเสียฮิสเทรีซิสคือการสูญเสียธาตุเหล็กที่เกิดจากแกนกลางระหว่างการทำให้เป็นแม่เหล็กเนื่องจากปรากฏการณ์ฮิสเทรีซิส ขนาดของการสูญเสียนี้เป็นสัดส่วนกับพื้นที่ที่ล้อมรอบด้วยวงแม่เหล็กฮิสเทรีซีสของวัสดุ วงแม่เหล็กฮิสเทรีซิสของเหล็กซิลิคอนนั้นแคบ ดังนั้นการใช้มันเป็นแกนของหม้อแปลงจึงส่งผลให้สูญเสียฮิสเทรีซิสน้อยลง ซึ่งจะช่วยลดระดับความร้อนได้อย่างมาก

ในขณะเดียวกัน เนื่องจากมีองค์ประกอบซิลิกอน เหล็กซิลิกอนจึงสามารถเพิ่มความต้านทานของวัสดุแกนเหล็กได้อย่างมีนัยสำคัญ โดยสามารถระงับกระแสเอ็ดดี้เหนี่ยวนำที่เกิดจากสนามแม่เหล็กสลับภายในแกนเหล็กได้อย่างมีประสิทธิภาพ และลดการสูญเสียกระแสไหลวนได้อย่างมาก

โครงสร้างแบบลามิเนตและแบบเรียงซ้อนของแผ่นเหล็กซิลิคอน ผสมผสานกับคุณลักษณะการสูญเสียที่ต่ำ ทำให้แกนเหล็กหม้อแปลงไฟฟ้ากำลังเปลี่ยนกำลังแตะโหลดขนาด 11kv 1000 kva มีอุณหภูมิที่เพิ่มขึ้นต่ำลงภายใต้สภาวะ AC ของความถี่กำลัง และทำงานด้านพลังงานอย่างมีประสิทธิภาพและเสถียรมากขึ้น
