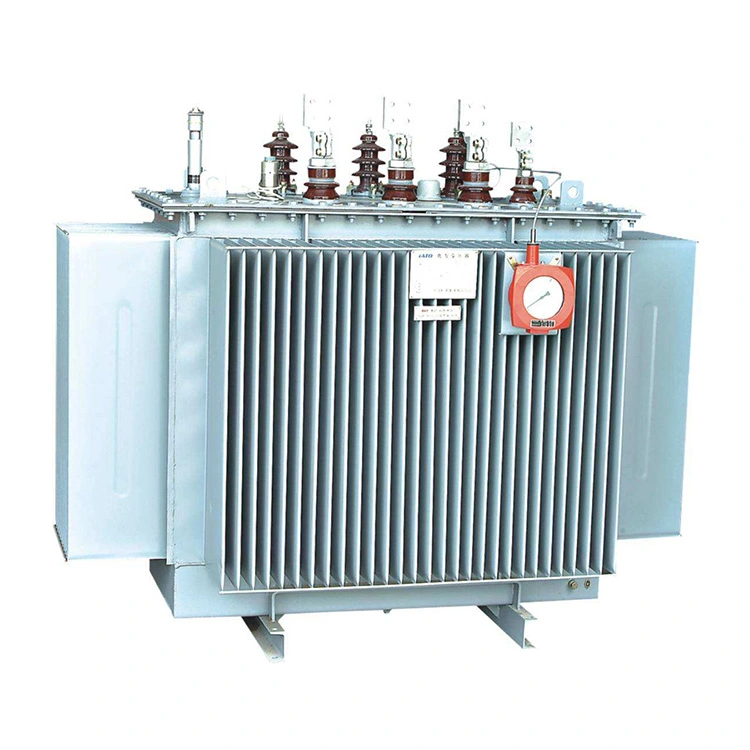

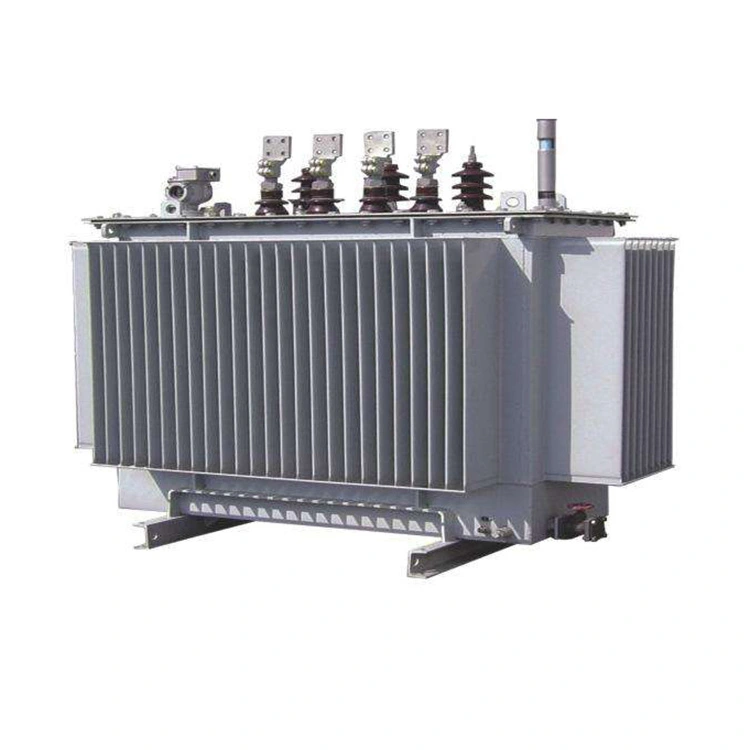

หม้อแปลงไฟฟ้ากำลังแช่น้ำมัน 10kv 1600kva

แกนของหม้อแปลงไฟฟ้าแบบแช่น้ำมันขนาด 10kv 1600kva ทำโดยการซ้อนแผ่นเหล็กซิลิกอนรีดเย็นคุณภาพสูง ซึ่งช่วยลดการสูญเสียการไม่มีโหลดและไม่มีกระแสโหลดได้อย่างมาก แกนถูกผูกไว้ด้วยกันเพื่อให้แน่ใจว่าแน่นและลดเสียงรบกวน ขดลวดทั้งแรงดันสูงและแรงดันต่ำพันด้วยทองแดงไร้ออกซิเจน การพันขดลวดแรงดันต่ำใช้โครงสร้างเกลียวคู่หรือเกลียวสี่ส่วน ในขณะที่ขดลวดแรงดันสูงใช้โครงสร้างทรงกระบอกหลายชั้น

การเชื่อมโยงหม้อแปลงไฟฟ้าแบบจุ่มน้ำมันขนาด 10kv 1600kva ใช้เทคโนโลยี Dyn11 ซึ่งช่วยลดผลกระทบของฮาร์โมนิกบนโครงข่ายไฟฟ้าและปรับปรุงคุณภาพแหล่งจ่ายไฟ ใช้โครงสร้างที่ปิดสนิทซึ่งช่วยยืดอายุการใช้งาน

หม้อแปลงไฟฟ้าแบบแช่น้ำมันขนาด 10kv 1600kva ไม่มีการบำรุงรักษา และเสียงที่วัดได้จริงนั้นต่ำกว่ามาตรฐาน แตกต่างจากหม้อแปลงแบบจุ่มน้ำมันทั่วไป หม้อแปลงที่ปิดสนิทไม่จำเป็นต้องใช้ถังน้ำมัน การเปลี่ยนแปลงปริมาตรน้ำมันสามารถปรับและชดเชยได้โดยอัตโนมัติด้วยความยืดหยุ่นของแผ่นลูกฟูกในถังน้ำมัน

พารามิเตอร์ทางเทคนิค:

คุณสมบัติของหม้อแปลงไฟฟ้าแช่น้ำมันขนาด 10kv 1600kva

1. แกนของมันทำโดยการซ้อนแผ่นเหล็กซิลิกอนที่มีความหนา 0.18 ถึง 0.3 มม. ผ่านกระบวนการปั๊มและตัดซึ่งทำให้มั่นใจได้ถึงเสถียรภาพที่ดี

2.ขดลวดทำจากทองแดงบริสุทธิ์ สำหรับวงจรไฟฟ้าแรงสูง จะใช้ลวดเคลือบโพลีอิไมด์ ในขณะที่วงจรไฟฟ้าแรงต่ำจะใช้ลวดทองแดงไร้ออกซิเจนหรือฟอยล์ทองแดงเพื่อปรับปรุงประสิทธิภาพความต้านทานไฟฟ้าลัดวงจร

3"การใช้สัญลักษณ์การเชื่อมต่อ 'Dyn11' สามารถหลีกเลี่ยงอิทธิพลของฮาร์โมนิคลำดับสูงได้ โดยสามารถต้านทานผลกระทบของโหลดที่ไม่มีการชดเชยได้อย่างมีประสิทธิภาพ และปรับปรุงคุณภาพของแหล่งจ่ายไฟ"

4. หม้อแปลงไฟฟ้าแบบแช่น้ำมันขนาด 10kv 1600kva ใช้การฉีดน้ำมันสุญญากาศเพื่อขจัดฟองอากาศออกจากแกน ทำให้มั่นใจได้ถึงเสถียรภาพของประสิทธิภาพของฉนวน

5.หม้อแปลงไฟฟ้าผ่านการตรวจสอบอย่างเข้มงวดก่อนออกจากโรงงาน และเป็นไปตามมาตรฐาน IEC และ ISO อย่างครบถ้วน

กระบวนการและโครงสร้างของหม้อแปลงแช่น้ำมันแบบปิดผนึกเต็มนั้นแตกต่างจากหม้อแปลงจุ่มน้ำมันทั่วไป

(1) ตัวหม้อแปลงแช่น้ำมันที่ปิดสนิทนั้นเต็มไปด้วยน้ำมันภายใต้สุญญากาศ ซึ่งจะขจัดความชื้นและอากาศออกจากวัสดุฉนวนอย่างสมบูรณ์ ทำให้มั่นใจได้ถึงอายุการใช้งานของหม้อแปลงในระยะยาว

(2) สำหรับหม้อแปลงไฟฟ้าที่แช่น้ำมันขนาด 10kv 1600kva ที่ปิดสนิท ถังน้ำมันจะใช้ถังแบบลูกฟูกหรืออุปกรณ์กระจายความร้อนแบบยุบได้ และอ่างเก็บน้ำน้ำมันจะถูกกำจัดออก การเปลี่ยนแปลงปริมาตรน้ำมันได้รับการชดเชยด้วยความยืดหยุ่นของถังน้ำมัน

เนื่องจากตัวหม้อแปลงที่แช่น้ำมันแบบปิดผนึกสนิทนั้นแยกออกจากอากาศ จึงไม่มีการสัมผัสกันระหว่างน้ำมันกับอากาศ ดังนั้นฉนวนจะไม่ชื้นและอัตราการเสื่อมสภาพจะลดลงอย่างมาก ส่งผลให้ความน่าเชื่อถือและอายุการใช้งานของหม้อแปลงดีขึ้น ไม่จำเป็นต้องตรวจสอบก่อนดำเนินการ ดังนั้นผู้ใช้สามารถประหยัดค่าใช้จ่ายได้
