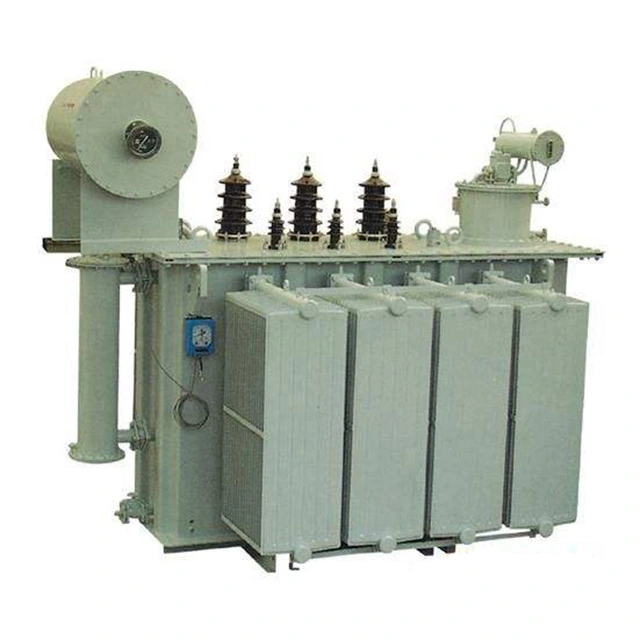

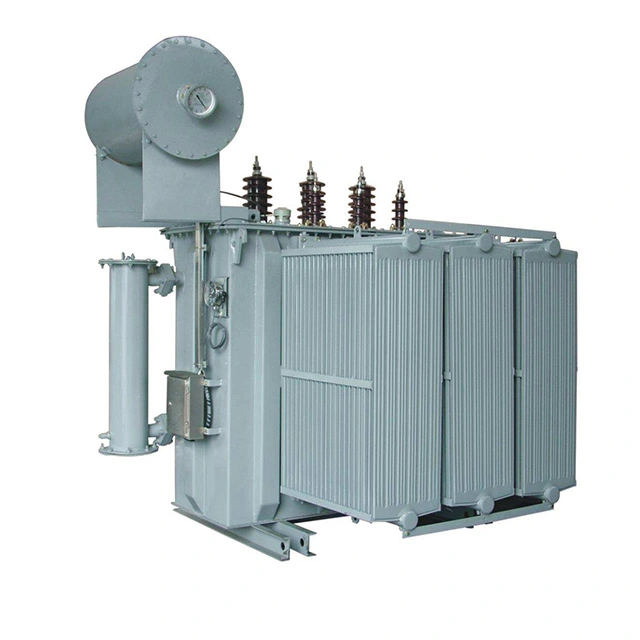

หม้อแปลงไฟฟ้าภายนอกอาคาร 10 Mva 33 ถึง 6.6 Kv

หม้อแปลงไฟฟ้ากำลังภายนอก 10 mva 33 ถึง 6.6 kv ขนาดความจุ 10 mva และช่วงแรงดันไฟฟ้า 33 ถึง 6.6 kv  เป็นหม้อแปลงไฟฟ้าภายนอกประเภทหนึ่ง แรงดันไฟฟ้าที่กำหนดคือ 10 mva โดยด้านไฟฟ้าแรงสูงอยู่ที่ 33 kv และด้านแรงดันต่ำที่ 6.6 kv เป็นอุปกรณ์หม้อแปลงขนาดกลางกระแสหลักสำหรับองค์กรอุตสาหกรรมและเหมืองแร่ รวมถึงสวนอุตสาหกรรม และเป็นไปตามมาตรฐาน IEC โดยสมบูรณ์ หม้อแปลงไฟฟ้าภายนอกอาคาร 10 mva 33 ถึง 6.6 kv สรุปขดลวด แกนเหล็ก และน้ำมันฉนวนสามส่วนเป็นหลัก

ขดลวดเป็นส่วนไฟฟ้าของหม้อแปลงไฟฟ้า โดยทั่วไปจะทำโดยการพันลวดทองแดงแบนที่หุ้มฉนวนหรือลวดทองแดงกลมบนแม่พิมพ์ที่คดเคี้ยว ขดลวดได้รับการติดตั้งบนเสาแกนเหล็กของหม้อแปลงไฟฟ้ากำลังภายนอก 10 mva 33 ถึง 6.6 kv ขดลวดแรงดันต่ำอยู่ที่ชั้นใน และขดลวดแรงดันสูงติดตั้งอยู่ด้านนอกขดลวดแรงดันต่ำ ระหว่างขดลวดแรงดันต่ำและแกนเหล็ก และระหว่างขดลวดไฟฟ้าแรงสูงและขดลวดแรงดันต่ำ วัสดุฉนวนถูกนำมาใช้เพื่อสร้างปลอกเพื่อแยกออกจากกัน เพื่อให้ได้ฉนวน

แกนเหล็กเป็นส่วนเส้นทางแม่เหล็กหลักของหม้อแปลงไฟฟ้ากำลังภายนอก 10 mva 33 ถึง 6.6 kv มักทำโดยการซ้อนซิลิคอนที่ประกอบด้วยแผ่นเหล็กซิลิกอนรีดร้อนหรือรีดเย็นที่มีความหนา 0.35 หรือ 0.5 มม. แล้วเคลือบด้วยสีฉนวน แกนเหล็กแบ่งออกเป็นสองส่วน: เสาแกนเหล็กและแอก คอลัมน์แกนเหล็กมีขดลวด และใช้แอกเพื่อปิดวงจรแม่เหล็ก รูปแบบพื้นฐานของโครงสร้างแกนเหล็กประกอบด้วยประเภทหัวใจและประเภทเปลือก

พารามิเตอร์ทางเทคนิค:

หม้อแปลงไฟฟ้าภายนอกอาคาร 10 mva 33 ถึง 6.6 kv มีรูปแบบการติดตั้งต่างๆ อย่างไร?

ในด้านวิศวกรรมกำลังไฟฟ้า การติดตั้งหม้อแปลงไฟฟ้าภายนอกอาคารส่วนใหญ่ประกอบด้วยสองรูปแบบ: การติดตั้งแบบติดตั้งกับเสา และการติดตั้งแบบติดตั้งภาคพื้นดิน ไม่ว่าจะใช้วิธีใดก็ตาม ความปลอดภัยต้องมาก่อนเสมอ บริเวณที่โดดเด่นที่สุดรอบๆ หม้อแปลงไฟฟ้า จะต้องติดป้ายเตือนที่เห็นได้ชัดเจนเพื่อเตือนไม่ให้ผู้สัญจรผ่านไปมา

สำหรับหม้อแปลงไฟฟ้ากำลังกลางแจ้ง 10 mva 33 ถึง 6.6 kv ที่ติดตั้งบนพื้น จะต้องเพิ่มรั้วป้องกันที่มีความสูงไม่น้อยกว่า 1.7 เมตร รอบๆ และควรมีพื้นที่การทำงานที่ปลอดภัยเพียงพอระหว่างรั้วและแท่นหม้อแปลง

สำหรับการติดตั้งบนเสาหรือเสา สายไฟฟ้าแรงสูงและแรงต่ำทั้งหมดต้องใช้ตัวนำหุ้มฉนวน และชิ้นส่วนไฟฟ้าแรงต่ำก็สามารถใช้บัสบาร์เปลือยได้เช่นกัน ชิ้นส่วนเหล็กทั้งหมดที่ใช้จะต้องชุบสังกะสีเพื่อป้องกันสนิมและการกัดกร่อน

หากการติดตั้งเสร็จสิ้นบนพื้น ความสูงของฐานมักจะตั้งไว้ที่ประมาณ 500 มม. โดยทั่วไปฐานนี้จะสร้างด้วยอิฐหรือคอนกรีตเท จากนั้นจึงปรับพื้นผิวให้เรียบด้วยปูนซีเมนต์อัตราส่วน 1:2 เหล็กแผ่นหรือเหล็กรางต้องวางบนพื้นผิวเพื่อใช้เป็นทางวิ่งของหม้อแปลงไฟฟ้า

ในระหว่างการติดตั้ง จำเป็นอย่างยิ่งที่จะต้องแน่ใจว่ารางได้ระดับและมาตรวัดของรางนั้นตรงกับเกจล้อของหม้อแปลงอย่างสมบูรณ์แบบเพื่อให้แน่ใจว่าการทำงานมีเสถียรภาพ
