ในศูนย์ข้อมูลที่คึกคักซึ่งเต็มไปด้วยเซิร์ฟเวอร์หลายพันเครื่อง ทุกวัตต์ที่ใช้จะต้องได้รับการตรวจสอบอย่างแม่นยำ ผู้จัดการสิ่งอำนวยความสะดวกอาศัยเครือข่ายมิเตอร์เพื่อติดตามการใช้พลังงาน ระบุความไร้ประสิทธิภาพ และจัดสรรต้นทุน หัวใจของแต่ละเมตรเหล่านี้อยู่ที่หม้อแปลงกระแส CT—เซ็นเซอร์เรียบง่ายที่ทำงานที่สำคัญที่สุดอย่างหนึ่งในการวัดทางไฟฟ้าอย่างเงียบๆ หากไม่มีส่วนประกอบนี้ การตรวจสอบพลังงานที่แม่นยำแทบจะเป็นไปไม่ได้เลย หม้อแปลงกระแสเป็นสะพานเชื่อมที่สำคัญระหว่างโลกของการจ่ายพลังงานไฟฟ้าแรงสูง กระแสสูง และอุปกรณ์อิเล็กทรอนิกส์ที่ละเอียดอ่อนและพลังงานต่ำของระบบมิเตอร์สมัยใหม่
แล้วอะไรทำให้ Current Transformer CT เป็นเซ็นเซอร์หลักสำหรับระบบสูบจ่ายไฟฟ้า คำตอบอยู่ในความสามารถพื้นฐานสามประการ ได้แก่ การวัดกระแสที่แม่นยำในช่วงไดนามิกที่กว้าง การแยกกระแสไฟฟ้าอย่างสมบูรณ์ระหว่างวงจรหลักและอุปกรณ์ตรวจวัด และความสามารถในการให้เอาต์พุตกระแสไฟต่ำที่ได้มาตรฐาน ซึ่งประมวลผลได้ง่ายด้วยมิเตอร์และรีเลย์ป้องกัน บทความนี้จะสำรวจหลักการออกแบบ ลักษณะการทำงาน และข้อควรพิจารณาในการใช้งานที่ทำให้หม้อแปลงกระแสไฟฟ้าขาดไม่ได้ในการวัดค่าทางไฟฟ้า ตั้งแต่ฟิสิกส์ของการเหนี่ยวนำแม่เหล็กไปจนถึงความท้าทายในทางปฏิบัติด้านความแม่นยำและความอิ่มตัว เราจะวิเคราะห์วิศวกรรมที่ช่วยให้อุปกรณ์เหล่านี้สามารถส่งการวัดที่เชื่อถือได้ในทุกสิ่งตั้งแต่มิเตอร์ย่อยในที่พักอาศัยไปจนถึงสถานีไฟฟ้าแรงสูง

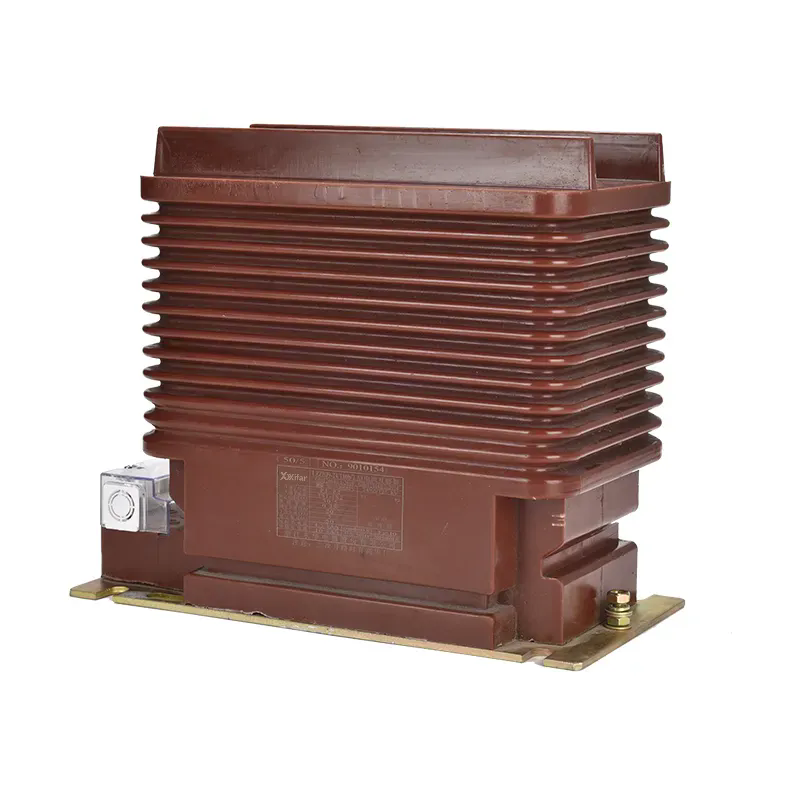

หม้อแปลงกระแส CT เป็นหม้อแปลงเครื่องมือชนิดหนึ่งที่ออกแบบมาเพื่อสร้างกระแสไฟฟ้าที่ลดลงและปรับขนาดได้อย่างแม่นยำซึ่งเป็นสัดส่วนกับกระแสที่ไหลในตัวนำหลัก เป็นอุปกรณ์แบบพาสซีฟที่ทำงานบนหลักการเหนี่ยวนำแม่เหล็กไฟฟ้า ตัวนำหลักซึ่งเป็นลวดที่นำกระแสไฟฟ้าที่จะวัดจะผ่านแกนของ CT ซึ่งโดยทั่วไปจะเป็นวงแหวนของวัสดุแม่เหล็กที่มีการซึมผ่านสูง เช่น เหล็กซิลิคอนหรือโลหะผสมนาโนคริสตัลไลน์ ตัวนำหลักนี้ทำหน้าที่เป็นขดลวดปฐมภูมิแบบเลี้ยวเดียว ขดลวดทุติยภูมิประกอบด้วยลวดทองแดงหุ้มฉนวนหลายรอบพันรอบแกน ทำหน้าที่จ่ายกระแสไฟเอาท์พุต เมื่อกระแสสลับไหลผ่านตัวนำปฐมภูมิ จะทำให้เกิดฟลักซ์แม่เหล็กที่แตกต่างกันในแกนกลาง ฟลักซ์นี้เหนี่ยวนำกระแสในขดลวดทุติยภูมิซึ่งเป็นสัดส่วนกับกระแสปฐมภูมิ โดยปรับขนาดตามอัตราส่วนรอบ
ลองนึกภาพหม้อแปลงกระแสเป็นเครื่องชั่งที่มีความแม่นยำซึ่งวัดน้ำหนักของช้างโดยการชั่งน้ำหนักตัวอย่างขนาดเล็กที่เป็นตัวแทน กระแสน้ำปฐมภูมิคือช้าง—ใหญ่และเทอะทะ กระแสทุติยภูมิคือตัวอย่างขนาดเล็ก ซึ่งวัดได้ง่ายและปลอดภัยในการจัดการ อัตราส่วนการหมุนของ CT จะกำหนดปัจจัยสเกล ตัวอย่างเช่น CT 1,000:5 หมายความว่าเมื่อ 1,000 แอมแปร์ไหลผ่านวงจรหลัก 5 แอมแปร์จะไหลผ่านวงจรทุติยภูมิ เอาต์พุตรองมาตรฐานขนาด 5 A (หรือ 1 A) ช่วยให้มิเตอร์ รีเลย์ และอุปกรณ์ตรวจสอบอื่นๆ สามารถผลิตเป็นอุปกรณ์มาตรฐานที่เปลี่ยนได้ โดยไม่จำเป็นต้องออกแบบมาสำหรับกระแสและแรงดันไฟฟ้าสูงของวงจรหลัก นี่คือเหตุผลพื้นฐานว่าทำไม Current Transformer CT จึงเป็นหัวใจสำคัญของการวัดค่าทางไฟฟ้าสมัยใหม่
วัสดุแกนกลางเป็นปัจจัยสำคัญในประสิทธิภาพของ CT แกนจะต้องมีความสามารถในการซึมผ่านสูงเพื่อให้ฟลักซ์แม่เหล็กมีสมาธิอย่างมีประสิทธิภาพ และต้องมีฮิสเทรีซีสต่ำเพื่อลดการสูญเสียให้เหลือน้อยที่สุด แกนกลางจะต้องมีเส้นโค้งสนามแม่เหล็กเชิงเส้นเพื่อให้แน่ใจว่าอัตราส่วนระหว่างกระแสหลักและกระแสทุติยภูมิยังคงที่ตลอดช่วงกระแสทั้งหมด ที่Wenzhou Xifa อุปกรณ์ไฟฟ้า Co., Ltd.,เราผลิตแกน CT ของหม้อแปลงกระแสไฟฟ้าโดยใช้เหล็กซิลิกอนที่มีเกรนคุณภาพสูง โดยเลือกเนื่องจากคุณสมบัติทางแม่เหล็กที่ดีเยี่ยมและแรงบังคับต่ำ ประสบการณ์ของโรงงานของเราในด้านการออกแบบแกนและเทคโนโลยีการพันขดลวดทำให้มั่นใจได้ว่าหม้อแปลงกระแสของเราให้ประสิทธิภาพที่เชื่อถือได้และแม่นยำในการใช้งานที่หลากหลาย
ความปลอดภัยเป็นเหตุผลหลักว่าทำไมจึงใช้หม้อแปลงกระแสไฟฟ้าในการใช้งานวัดแสง การเชื่อมต่อมิเตอร์โดยตรงกับวงจรไฟฟ้าแรงสูงและกระแสสูงจะเป็นอันตรายอย่างยิ่ง มิเตอร์จะต้องได้รับการจัดอันดับสำหรับแรงดันไฟฟ้าหลักเต็ม (ซึ่งอาจมีหลายร้อยกิโลโวลต์) และกระแสไฟฟ้า (ซึ่งอาจเป็นพันแอมแปร์) สิ่งนี้จะมีขนาดใหญ่ทางกายภาพ มีราคาแพงมาก และเป็นอันตรายโดยธรรมชาติ Current Transformer CT แก้ปัญหานี้ได้อย่างสวยงามด้วยการแยกกระแสไฟฟ้า ไม่มีการเชื่อมต่อทางไฟฟ้าโดยตรงระหว่างวงจรหลักและวงจรทุติยภูมิ ขดลวดปฐมภูมิถูกแยกออกจากขดลวดทุติยภูมิโดยฉนวนของแกนกลางและระยะห่างทางกายภาพระหว่างขดลวด การแยกส่วนนี้ช่วยให้แน่ใจว่ามิเตอร์และผู้ปฏิบัติงานจะไม่สัมผัสกับแรงดันและกระแสที่เป็นอันตรายของระบบหลัก
วงจรทุติยภูมิของ Current Transformer CT ได้รับการออกแบบให้ใช้งานได้อย่างปลอดภัย เอาต์พุตรองทั่วไปคือ 5 A หรือ 1 A ซึ่งได้รับการจัดการโดยมิเตอร์มาตรฐานและรีเลย์ป้องกัน แรงดันไฟฟ้าที่ตกคร่อมขั้วต่อทุติยภูมิก็อยู่ในระดับต่ำเช่นกัน ด้านความปลอดภัยนี้ไม่ใช่แค่ความสะดวกสบายเท่านั้น มันเป็นข้อกำหนดด้านความปลอดภัยขั้นพื้นฐาน จะต้องไม่เคยเปิดวงจรทุติยภูมิของ CT ในขณะที่กระแสไฟหลักถูกจ่ายไฟ หากวงจรทุติยภูมิเปิดอยู่ ความต้านทานสูงของขั้วต่อทุติยภูมิจะทำให้ฟลักซ์แกนกลางเพิ่มขึ้นถึงระดับที่เป็นอันตราย ทำให้เกิดแรงดันไฟฟ้าสูงที่อาจเป็นอันตรายต่อบุคลากรและเป็นอันตรายต่ออุปกรณ์
สำหรับการสูบจ่าย ความปลอดภัยนี้เป็นสิ่งสำคัญยิ่ง Current Transformer CT ช่วยให้สามารถติดตั้งมิเตอร์ได้อย่างปลอดภัยในตำแหน่งที่สะดวกสำหรับการอ่านและการบำรุงรักษา สามารถวางมิเตอร์ไว้ในแผง ติดตั้งบนผนัง หรือแม้แต่ตั้งให้อยู่ห่างจากวงจรหลักก็ได้ สิ่งนี้มีความสำคัญอย่างยิ่งในศูนย์ข้อมูลสมัยใหม่ โรงงานอุตสาหกรรม และอาคารเชิงพาณิชย์ที่ระบบการจัดการพลังงานแบบรวมศูนย์ต้องการการวัดที่แม่นยำในหลายจุด โรงงานของเราที่ Xifa ออกแบบหม้อแปลงกระแสไฟฟ้า CT โดยคำนึงถึงความปลอดภัย โดยใช้วัสดุฉนวนคุณภาพสูงและโครงสร้างที่แข็งแกร่งเพื่อให้มั่นใจถึงการแยกส่วนที่เชื่อถือได้ตลอดอายุการใช้งานของผลิตภัณฑ์
สำหรับการใช้งานสูบจ่าย ความแม่นยำคือพารามิเตอร์ด้านประสิทธิภาพที่สำคัญที่สุด ความแม่นยำของ Current Transformer CT แสดงในแง่ของระดับความแม่นยำ ซึ่งกำหนดข้อผิดพลาดที่อนุญาตในอัตราส่วนระหว่างกระแสหลักและกระแสทุติยภูมิและการกระจัดของเฟสที่อนุญาต ระดับความแม่นยำระบุโดยใช้ตัวอักษรและตัวเลขผสมกัน สำหรับการสูบจ่าย ระดับความแม่นยำที่พบบ่อยที่สุดคือ 0.1, 0.2, 0.5, 1 และ 3 ตัวเลขนี้แสดงถึงเปอร์เซ็นต์ข้อผิดพลาดสูงสุดที่กระแสไฟฟ้าที่กำหนด ตัวอย่างเช่น คลาส 0.5 CT มีข้อผิดพลาดอัตราส่วนสูงสุด 0.5% ที่กระแสไฟฟ้าที่กำหนด
การกระจัดของเฟสยังมีความสำคัญอย่างยิ่งต่อการวัดพลังงานที่แม่นยำ ในระบบสามเฟส ข้อผิดพลาดของเฟสใน CT สามารถทำให้เกิดข้อผิดพลาดที่สำคัญในการวัดกำลังงานและกำลังไฟฟ้ารีแอกทีฟ ระดับความแม่นยำยังกำหนดการกระจัดเฟสสูงสุดอีกด้วย ตัวอย่างเช่น คลาส 0.5 CT มีการกระจัดเฟสสูงสุด 20 นาที (0.33 องศา) ระดับความแม่นยำวัดที่ภาระเฉพาะ (โหลด) และที่เปอร์เซ็นต์เฉพาะของกระแสไฟฟ้าที่กำหนด (โดยทั่วไปคือ 100%) ความแม่นยำของ CT นั้นไม่คงที่ตลอดช่วงทั้งหมด โดยทั่วไปจะมีความแม่นยำมากที่สุดที่กระแสไฟฟ้าที่กำหนด และจะลดลงที่กระแสต่ำมากและที่กระแสสูงกว่าค่าที่กำหนด
ตารางต่อไปนี้สรุปคลาสความแม่นยำและการใช้งานสูบจ่ายทั่วไป
| ระดับความแม่นยำ | ข้อผิดพลาดอัตราส่วนสูงสุด | การกระจัดเฟสสูงสุด | การใช้งานทั่วไป |
| 0.1 | 0.1% | 5 นาที | การสูบจ่ายที่แม่นยำ การสอบเทียบ มาตรฐาน |
| 0.2 | 0.2% | 10 นาที | การวัดรายได้ที่มีความแม่นยำสูง |
| 0.5 | 0.5% | 20 นาที | การวัดแสงเชิงพาณิชย์และอุตสาหกรรม |
| 1.0 | 1.0% | 60 นาที | การสูบจ่ายเอนกประสงค์ |
| 3.0 | 3.0% | ไม่ระบุ | บ่งชี้เท่านั้น |
การเลือกระดับความแม่นยำที่ถูกต้องถือเป็นการตัดสินใจที่สำคัญ สำหรับการใช้งานการวัดรายได้ ซึ่งการวัดจะใช้ในการเรียกเก็บเงิน จำเป็นต้องมีความแม่นยำสูงกว่า (0.1 หรือ 0.2) สำหรับการวัดย่อยและการตรวจติดตามทั่วไป โดยทั่วไปแล้วคลาส 0.5 หรือ 1.0 CT ก็เพียงพอแล้ว ระดับความแม่นยำที่ต้องการยังขึ้นอยู่กับภาระของมิเตอร์ด้วย มิเตอร์ต้องมีภาระต่ำเพียงพอเพื่อให้แน่ใจว่า CT ทำงานภายในขีดจำกัดความแม่นยำที่ระบุ ที่ Wenzhou Xifa Electrical Equipment Co., Ltd. เรานำเสนอคลาสความแม่นยำ CT ของหม้อแปลงกระแสไฟฟ้าครบวงจรเพื่อให้เหมาะกับความต้องการของลูกค้าของเรา ตั้งแต่การวัดรายได้ที่มีความแม่นยำสูงไปจนถึงแอปพลิเคชันการตรวจสอบทั่วไป
ข้อดีหลักประการหนึ่งของ Current Transformer CT คือความสามารถในการวัดกระแสได้อย่างแม่นยำในช่วงกว้าง ตั้งแต่กระแสเศษส่วนเล็กๆ ไปจนถึงกระแสเกินพิกัดขนาดใหญ่ ช่วงไดนามิกนี้จำเป็นสำหรับระบบมิเตอร์ไฟฟ้าสมัยใหม่ ซึ่งจะต้องวัดการใช้พลังงานอย่างแม่นยำในช่วงเวลาที่มีภาระทั้งเบาและหนัก ช่วงไดนามิกของ CT นั้นถูกกำหนดโดยวัสดุแกนกลางและการออกแบบขดลวดเป็นหลัก แกนจะต้องสามารถทำงานเชิงเส้นตรงในช่วงความหนาแน่นฟลักซ์ที่หลากหลาย ขดลวดต้องได้รับการออกแบบเพื่อลดความเหนี่ยวนำการรั่วไหลและเพื่อให้อัตราส่วนการหมุนคงที่
วัสดุแกนกลางเป็นปัจจัยที่สำคัญที่สุดในการบรรลุช่วงไดนามิกที่กว้าง แกนกลางจะต้องมีเส้นโค้งสนามแม่เหล็กเชิงเส้น ซึ่งหมายความว่าความหนาแน่นของฟลักซ์จะเป็นสัดส่วนกับแรงแม่เหล็ก จนถึงจุดอิ่มตัว แกนที่มีการซึมผ่านสูง เช่น เหล็กซิลิกอนที่มีเกรน มีพื้นที่ค่อนข้างเป็นเส้นตรงตลอดช่วงกระแสที่หลากหลาย แกนกลางยังต้องมีแรงบีบบังคับต่ำเพื่อลดฮิสเทรีซิสให้เหลือน้อยที่สุด และรับประกันว่า CT จะรักษาความแม่นยำไว้เมื่อเวลาผ่านไป วัสดุแกนยังถูกเลือกให้มีความหนาแน่นของฟลักซ์ความอิ่มตัวสูง เพื่อป้องกันไม่ให้แกนอิ่มตัวภายใต้สภาวะความผิดปกติ รูปทรงแกนกลางก็มีความสำคัญเช่นกัน แกนที่มีพื้นที่หน้าตัดขนาดใหญ่สามารถรองรับฟลักซ์ที่ใหญ่กว่าได้โดยไม่ทำให้อิ่มตัว
การออกแบบขดลวดยังส่งผลต่อช่วงไดนามิกด้วย โดยทั่วไปแล้วขดลวดทุติยภูมิจะพันด้วยจำนวนรอบจำนวนมากเพื่อสร้างแรงดันเอาต์พุตสูงต่อแอมแปร์ของกระแสปฐมภูมิ ความไวสูงนี้ทำให้ CT สามารถวัดกระแสขนาดเล็กได้อย่างแม่นยำ ขดลวดได้รับการออกแบบมาเพื่อลดความเหนี่ยวนำการรั่วไหล ซึ่งอาจทำให้เกิดข้อผิดพลาดที่ความถี่สูงและในสภาวะชั่วคราว ฉนวนระหว่างทางเลี้ยวต้องแข็งแรงเพื่อป้องกันไฟฟ้าลัดวงจร ขดลวดต้องได้รับการออกแบบให้รองรับกระแสไฟที่กำหนดโดยไม่มีความร้อนสูงเกินไป โรงงานของเราที่ Wenzhou Xifa Electrical Equipment Co., Ltd. ใช้เทคนิคการพันขั้นสูงและวัสดุคุณภาพสูงเพื่อให้แน่ใจว่า Current Transformer CT ของเราให้ช่วงไดนามิกที่กว้างและประสิทธิภาพที่สม่ำเสมอตลอดช่วงการทำงานทั้งหมด
การออกแบบแกนกลางและขดลวดต้องคำนึงถึงผลกระทบของภาระด้วย ภาระคืออิมพีแดนซ์ของวงจรทุติยภูมิ รวมถึงมิเตอร์ สายวัด และขั้วต่อที่ต่ออยู่ ภาระที่สูงสามารถลดช่วงไดนามิกที่มีประสิทธิผลของ CT และอาจทำให้เกิดความอิ่มตัวที่กระแสค่อนข้างต่ำ สิ่งสำคัญคือต้องเลือก CT ที่มีคะแนนที่เหมาะสมกับภาระที่คาดหวัง CT ที่มีอัตราภาระสูงจะมีคอร์ที่ใหญ่กว่าและการหมุนมากขึ้น ส่งผลให้ช่วงไดนามิกกว้างขึ้น ทีมเทคนิคของเราสามารถช่วยคำนวณภาระที่เหมาะสมสำหรับการสมัครของคุณได้
ปัจจัยสำคัญสองประการที่ส่งผลต่อความแม่นยำและประสิทธิภาพของ Current Transformer CT คือภาระและความอิ่มตัว ภาระคืออิมพีแดนซ์รวมของวงจรทุติยภูมิ รวมถึงมาตร สายเชื่อมต่อ และจุดสิ้นสุด หากภาระสูงเกินไป แรงดันเอาต์พุตของ CT จะถูกบังคับให้เพิ่มขึ้น ส่งผลให้ฟลักซ์ของแกนเพิ่มขึ้น ซึ่งอาจนำไปสู่ความอิ่มตัวได้ ความอิ่มตัวเกิดขึ้นเมื่อความหนาแน่นฟลักซ์ของแกนถึงความหนาแน่นฟลักซ์สูงสุดของวัสดุ ซึ่งเกินกว่านั้นการเพิ่มขึ้นของกระแสปฐมภูมิจะไม่ส่งผลให้กระแสทุติยภูมิเพิ่มขึ้นตามสัดส่วน ส่งผลให้ CT สร้างสัญญาณเอาท์พุตที่บิดเบี้ยว ส่งผลให้การวัดค่าไม่ถูกต้อง
ความสัมพันธ์ระหว่างภาระและความอิ่มตัวคือการพิจารณาการออกแบบที่สำคัญ CT ได้รับการจัดอันดับสำหรับภาระเฉพาะ โดยทั่วไปจะแสดงเป็น VA (โวลต์-แอมแปร์) ตัวอย่างเช่น CT ที่มีพิกัด 5 VA สามารถขับเคลื่อนวงจรทุติยภูมิที่มีอิมพีแดนซ์รวมสูงถึง 0.2 โอห์มที่ 5 A (เนื่องจาก P = I²R) ถ้าภาระเกินพิกัดนี้ CT อาจอิ่มตัวที่กระแสหลักที่ต่ำกว่า ซึ่งจำกัดช่วงไดนามิกและทำให้เกิดข้อผิดพลาดในการวัด จำเป็นต้องเลือก CT ที่มีระดับภาระที่สูงกว่าภาระจริงของมิเตอร์และสายเชื่อมต่อ
เพื่อให้แน่ใจว่าการวัดมีความแม่นยำ ควรใช้งาน CT ต่ำกว่าจุดอิ่มตัว ส่วนต่างระหว่างฟลักซ์ปฏิบัติการและฟลักซ์ความอิ่มตัวเรียกว่า "ส่วนต่างความอิ่มตัว" CT ที่มีอัตราความอิ่มตัวสูงจะทนทานต่อความอิ่มตัวได้ดีกว่า และจะรักษาความแม่นยำไว้ในช่วงกระแสที่กว้างขึ้น อัตราความอิ่มตัวของสีถูกกำหนดโดยวัสดุแกนกลาง รูปทรงแกนกลาง และจำนวนรอบ CT ที่ออกแบบมาสำหรับการใช้งานสูบจ่ายโดยทั่วไปจะมีค่าความอิ่มตัวสูงเพื่อให้แน่ใจว่าสามารถรับมือกับน้ำหนักเกินได้โดยไม่สูญเสียความแม่นยำ ตารางต่อไปนี้แสดงให้เห็นถึงผลกระทบของภาระต่อความแม่นยำในการวัดของ Current Transformer CT ทั่วไป
| ภาระ (% ของคะแนน) | ข้อผิดพลาดในการวัด (%) | ผล |
| 25% | 0.1% | ภายในข้อกำหนดการวัดที่แม่นยำ |
| 50% | 0.15% | ภายในข้อกำหนดการวัดที่แม่นยำ |
| 100% | 0.3% | ที่ภาระจัดอันดับ ข้อผิดพลาดเพิ่มขึ้นเล็กน้อย |
| 150% | 1.5% | มีภาระมากเกินไป ข้อผิดพลาดที่สำคัญ |
| 200% | 5.0% | ความอิ่มตัวอย่างรุนแรง การวัดที่ไม่น่าเชื่อถือ |
ภาระดังกล่าวควรได้รับการคำนวณและตรวจสอบอย่างรอบคอบในระหว่างขั้นตอนการออกแบบระบบสูบจ่าย CT ที่มีคะแนน VA สูงกว่าสามารถรองรับภาระที่สูงกว่าได้ แต่ก็มีขนาดใหญ่กว่าและมีราคาแพงกว่าเช่นกัน CT ที่มีคะแนน VA ต่ำกว่าจะมีขนาดเล็กกว่าและมีราคาถูกกว่า แต่มีความไวต่อภาระมากกว่าและอาจอิ่มตัวภายใต้ภาระหนัก ที่ Xifa เรานำเสนอ Current Transformer CT หลายรุ่นพร้อมพิกัดภาระที่แตกต่างกัน เพื่อให้เหมาะกับความต้องการเฉพาะของการใช้งานสูบจ่ายที่แตกต่างกัน ทีมเทคนิคของเราสามารถช่วยเลือก CT ที่เหมาะสมสำหรับการใช้งานของคุณได้
การเลือก Current Transformer CT ที่เหมาะสมสำหรับการใช้งานสูบจ่ายเกี่ยวข้องกับการประเมินอย่างเป็นระบบสำหรับข้อกำหนดกระแส แรงดันไฟฟ้า และความแม่นยำของระบบ กรอบการเลือกต่อไปนี้ให้แนวทางทีละขั้นตอนเพื่อให้แน่ใจว่ามีการระบุ CT อย่างถูกต้อง ขั้นตอนแรกคือการกำหนดช่วงกระแสหลัก CT จะต้องสามารถวัดกระแสการทำงานสูงสุดได้อย่างแม่นยำ และจะต้องสามารถทนต่อกระแสไฟลัดสูงสุดได้โดยไม่เกิดความเสียหาย กระแสไฟที่ได้รับการจัดอันดับของ CT ควรเลือกให้อยู่ที่ประมาณ 60-80% ของกระแสโหลดสูงสุดที่คาดการณ์ไว้ โดยให้อัตรากำไรขั้นต้นสำหรับการเติบโตของโหลดในอนาคต ควรพิจารณาช่วงไดนามิกของ CT เพื่อให้แน่ใจว่าสามารถวัดกระแสต่ำสุดและสูงสุดได้อย่างแม่นยำ
ขั้นตอนที่สองคือการกำหนดระดับความแม่นยำที่ต้องการ สำหรับการวัดรายได้ จำเป็นต้องมีระดับความแม่นยำสูง (0.1 หรือ 0.2) สำหรับการวัดย่อยและการตรวจสอบทั่วไป ระดับความแม่นยำต่ำกว่า (0.5 หรือ 1.0) อาจเพียงพอ ระดับความแม่นยำต้องสอดคล้องกับภาระของมิเตอร์ด้วย ขั้นตอนที่สามคือการกำหนดภาระ ภาระจะต้องคำนวณตามอิมพีแดนซ์อินพุตของมิเตอร์ ความยาวของสายเชื่อมต่อ และอิมพีแดนซ์ของอุปกรณ์ตัวกลางใดๆ CT ต้องมีระดับภาระที่มากกว่าภาระที่คำนวณได้
ตารางต่อไปนี้สรุปเกณฑ์การเลือกหลักและระบุค่าทั่วไปสำหรับ หม้อแปลงกระแส CT
| เกณฑ์การคัดเลือก | ข้อควรพิจารณา | ค่านิยมทั่วไป |
| กระแสไฟฟ้าหลัก (A) | กระแสโหลดต่อเนื่องสูงสุด | 50, 100, 200, 400, 800, 1,000, 2000 |
| กระแสทุติยภูมิ (A) | เอาต์พุตมาตรฐานสำหรับเมตร | 5 A หรือ 1 A |
| ระดับความแม่นยำ | ความแม่นยำในการวัดที่ต้องการ | 0.1, 0.2, 0.5, 1.0 |
| ภาระ (VA) | ความต้านทานรวมของวงจรทุติยภูมิ | 2.5, 5, 10, 15, 30 |
| ระดับฉนวน | พิกัดแรงดันไฟฟ้าของวงจรปฐมภูมิ | 0.6 กิโลโวลต์, 12 กิโลโวลต์, 24 กิโลโวลต์, 36 กิโลโวลต์ |
| ความถี่ (เฮิร์ตซ์) | ความถี่หลัก | 50 เฮิรตซ์ หรือ 60 เฮิรตซ์ |
ปัจจัยเพิ่มเติมที่ต้องพิจารณา ได้แก่ ระดับฉนวน ความถี่ และอุณหภูมิโดยรอบ CT ต้องได้รับการออกแบบสำหรับระดับแรงดันไฟฟ้าของวงจรหลัก สำหรับการใช้งานไฟฟ้าแรงสูง CT ต้องมีฉนวนและระยะห่างตามผิวฉนวนที่เพียงพอ CT ต้องได้รับการออกแบบสำหรับความถี่หลัก (50 Hz หรือ 60 Hz) อุณหภูมิโดยรอบส่งผลต่อประสิทธิภาพของ CT และความสามารถในการกระจายความร้อน ที่ Xifa เราผลิต Current Transformer CT สำหรับการใช้งานที่หลากหลาย ตั้งแต่การกระจายแรงดันต่ำไปจนถึงการวัดค่าสถานีไฟฟ้าย่อยแรงดันสูง ผลิตภัณฑ์ของเราได้รับการออกแบบให้ตรงตามมาตรฐานสากลที่เกี่ยวข้อง และได้รับการทดสอบอย่างเข้มงวดเพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้
คำถามที่ 1: อะไรคือความแตกต่างระหว่างหม้อแปลงกระแสไฟฟ้าและหม้อแปลงแรงดันไฟฟ้า?
คำตอบ: หม้อแปลงกระแส (CT) ใช้สำหรับวัดกระแสและต่อแบบอนุกรมกับวงจร หม้อแปลงแรงดันไฟฟ้า (VT) ใช้ในการวัดแรงดันไฟฟ้าและเชื่อมต่อแบบขนาน CT สร้างกระแสทุติยภูมิตามสัดส่วนของกระแสปฐมภูมิ ในขณะที่ VT สร้างแรงดันไฟฟ้าทุติยภูมิตามสัดส่วนของแรงดันปฐมภูมิ พวกมันเป็นทั้งหม้อแปลงเครื่องมือที่ใช้ในการวัดแสงและการป้องกัน Current Transformer CT เป็นเซ็นเซอร์หลักสำหรับการวัดกระแสในระบบไฟฟ้า
คำถามที่ 2: ฉันสามารถติดตั้งหม้อแปลงกระแส CT ในทิศทางใดก็ได้หรือไม่?
คำตอบ: แม้ว่า Current Transformer CT จะสามารถติดตั้งได้ในทิศทางส่วนใหญ่ แต่โดยทั่วไปแนะนำให้ปฏิบัติตามแนวทางของผู้ผลิต การวางแนวไม่ส่งผลกระทบอย่างมีนัยสำคัญต่อความแม่นยำที่กระแสไฟฟ้าทำงานปกติ อย่างไรก็ตาม สำหรับการใช้งานที่มีความแม่นยำสูง แนะนำให้ตรวจสอบให้แน่ใจว่าแกนไม่ถูกสั่นสะเทือนหรือสนามแม่เหล็กมากเกินไป สำหรับ CT แบบแยกแกน ควรใช้ความระมัดระวังเพื่อให้แน่ใจว่าแกนปิดอย่างเหมาะสมและแน่นหนาเพื่อรักษาความแม่นยำ
คำถามที่ 3: ฉันจะเลือกระหว่าง CT รอง 5 A และ 1 A ได้อย่างไร
คำตอบ: ตัวเลือกระหว่าง CT หม้อแปลงกระแสไฟฟ้าสำรองขนาด 5 A และ 1 A ขึ้นอยู่กับอุปกรณ์สูบจ่ายและระยะห่างระหว่าง CT และมิเตอร์ เอาต์พุตขนาด 5 A นั้นพบได้ทั่วไปมากกว่าและให้ระดับสัญญาณที่สูงกว่า ซึ่งสามารถได้เปรียบในสภาพแวดล้อมที่มีเสียงดัง เอาต์พุตขนาด 1 A มักใช้สำหรับการส่งสัญญาณทางไกล เนื่องจากกระแสไฟฟ้าที่ต่ำกว่าจะช่วยลดแรงดันตกคร่อมในสายวัด มิเตอร์สมัยใหม่ส่วนใหญ่รองรับอินพุตทั้ง 5 A และ 1 A โรงงานของเราสามารถให้คำแนะนำเกี่ยวกับตัวเลือกที่เหมาะสมที่สุดสำหรับการใช้งานเฉพาะของคุณได้
คำถามที่ 4: อะไรทำให้หม้อแปลงกระแสไฟฟ้า CT อิ่มตัว?
คำตอบ: หม้อแปลงกระแส CT จะอิ่มตัวเมื่อฟลักซ์แม่เหล็กในแกนถึงขีดจำกัดสูงสุด สิ่งนี้มักเกิดขึ้นเมื่อกระแสไฟหลักเกินความจุพิกัดของ CT ด้วยระยะขอบที่มาก หรือเมื่อภาระรองสูงเกินไป ความอิ่มตัวอาจเกิดจากส่วนประกอบ DC สูงในกระแสหลักหรือจากความถี่ของระบบที่มากเกินไป เมื่อ CT อิ่มตัว กระแสไฟเอาท์พุตจะบิดเบี้ยวและไม่สมส่วนกับกระแสหลัก ส่งผลให้การวัดค่าไม่ถูกต้องและการป้องกันการทำงานผิดพลาดที่อาจเกิดขึ้น โรงงานของเราทดสอบ CT แต่ละตัวเพื่อดูลักษณะความอิ่มตัวเพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้ภายใต้สภาวะความผิดปกติ
คำถามที่ 5: การใช้ CT แบบแยกแกนสำหรับการวัดแสงมีข้อดีอย่างไร
คำตอบ: หม้อแปลงกระแส CT แบบแยกคอร์มีข้อดีหลายประการ โดยเฉพาะอย่างยิ่งสำหรับการติดตั้งเพิ่มเติม แกนสามารถเปิดและยึดไว้รอบๆ ตัวนำหลักได้โดยไม่ต้องถอดตัวนำออก ทำให้การติดตั้งง่ายขึ้นและเร็วขึ้นมาก โดยเฉพาะในระบบที่มีอยู่ซึ่งการตัดการเชื่อมต่อทำได้ยากหรือมีค่าใช้จ่ายสูง CT แบบแยกคอร์ยังมีประโยชน์สำหรับแอปพลิเคชันตรวจสอบชั่วคราวอีกด้วย อย่างไรก็ตาม CT แบบแยกคอร์มักจะมีความแม่นยำต่ำกว่า CT แบบโซลิดคอร์ในระดับเดียวกัน สำหรับการใช้งานที่มีความแม่นยำสูง แนะนำให้ใช้ CT แบบโซลิดคอร์ ผลิตภัณฑ์ CT หม้อแปลงกระแสไฟฟ้าแบบแยกคอร์ของเราได้รับการออกแบบมาเพื่อให้มีความแม่นยำที่ดีในขณะที่ให้ความสะดวกในการติดตั้งที่ง่ายดาย
หม้อแปลงกระแสไฟฟ้าถือเป็นฮีโร่ของระบบวัดแสงไฟฟ้า มีฟังก์ชันที่สำคัญในการวัดกระแสสูงอย่างแม่นยำ ในขณะเดียวกันก็รับประกันความปลอดภัยของบุคลากรและอุปกรณ์ ความสามารถในการแยกกระแสไฟฟ้า ผลิตเอาต์พุตกระแสไฟต่ำที่ได้มาตรฐาน และทำงานได้อย่างน่าเชื่อถือในช่วงไดนามิกที่กว้าง ทำให้อุปกรณ์เหล่านี้ขาดไม่ได้สำหรับการตรวจสอบพลังงาน การเรียกเก็บเงิน และการป้องกันพลังงานสมัยใหม่ ตั้งแต่ฟิสิกส์ของการเหนี่ยวนำแม่เหล็กไปจนถึงการพิจารณาภาระและความอิ่มตัวเชิงปฏิบัติ Current Transformer CT เป็นข้อพิสูจน์ถึงพลังของวิศวกรรมที่เรียบง่ายและแข็งแกร่ง
การเลือก Current Transformer CT ที่เหมาะสมสำหรับการใช้งานของคุณ จำเป็นต้องคำนึงถึงความถูกต้อง ภาระ และข้อกำหนดของระบบอย่างรอบคอบ ด้วยการทำความเข้าใจปัจจัยเหล่านี้ คุณจะมั่นใจได้ว่าระบบสูบจ่ายของคุณให้ข้อมูลที่เชื่อถือได้และถูกต้อง ซึ่งจำเป็นสำหรับการจัดการพลังงานอย่างมีประสิทธิภาพ ที่Wenzhou Xifa อุปกรณ์ไฟฟ้า Co., Ltd.เรามุ่งมั่นที่จะจัดหา Current Transformer CT คุณภาพสูงที่ตรงตามข้อกำหนดการสูบจ่ายที่มีความต้องการมากที่สุด ผลิตภัณฑ์ของเราได้รับการออกแบบและผลิตด้วยมาตรฐานสูงสุด ทำให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้ตลอดอายุการใช้งานของการติดตั้ง
