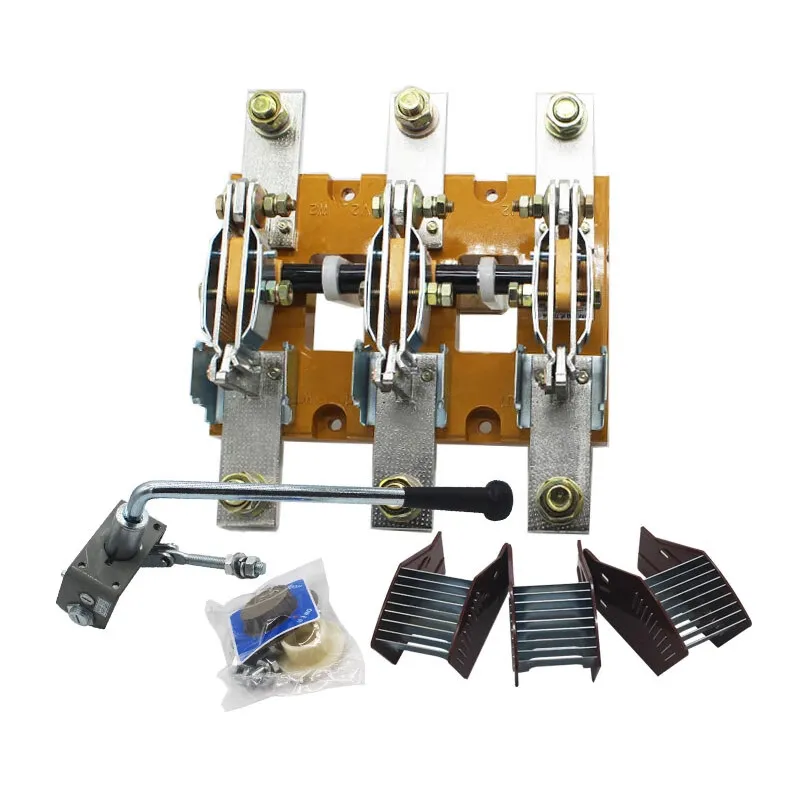

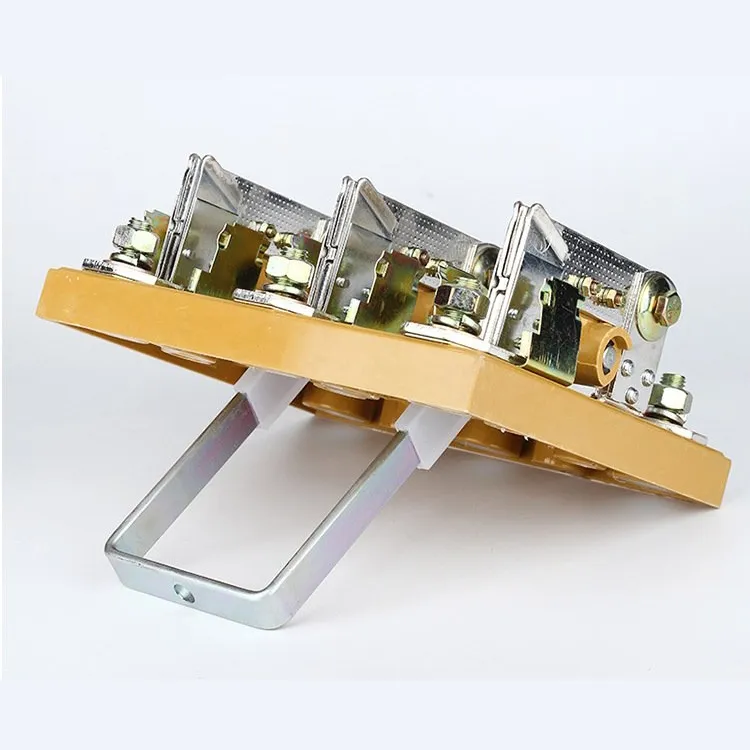

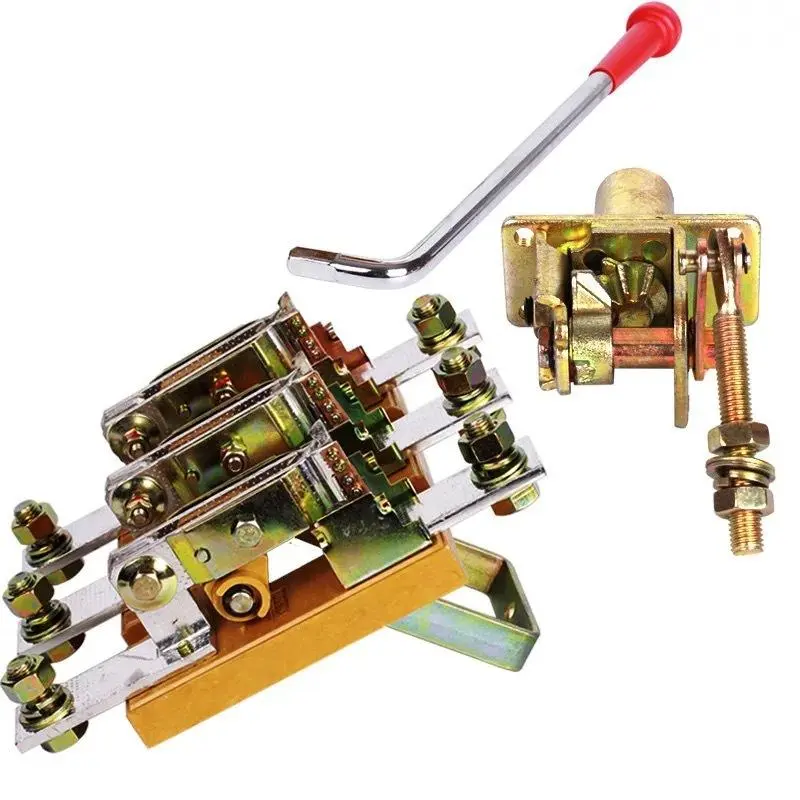

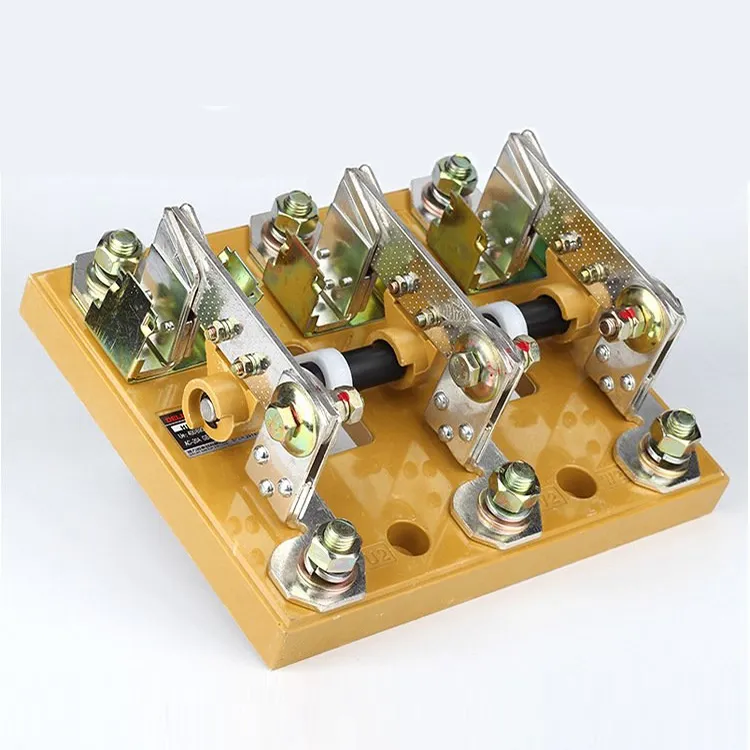

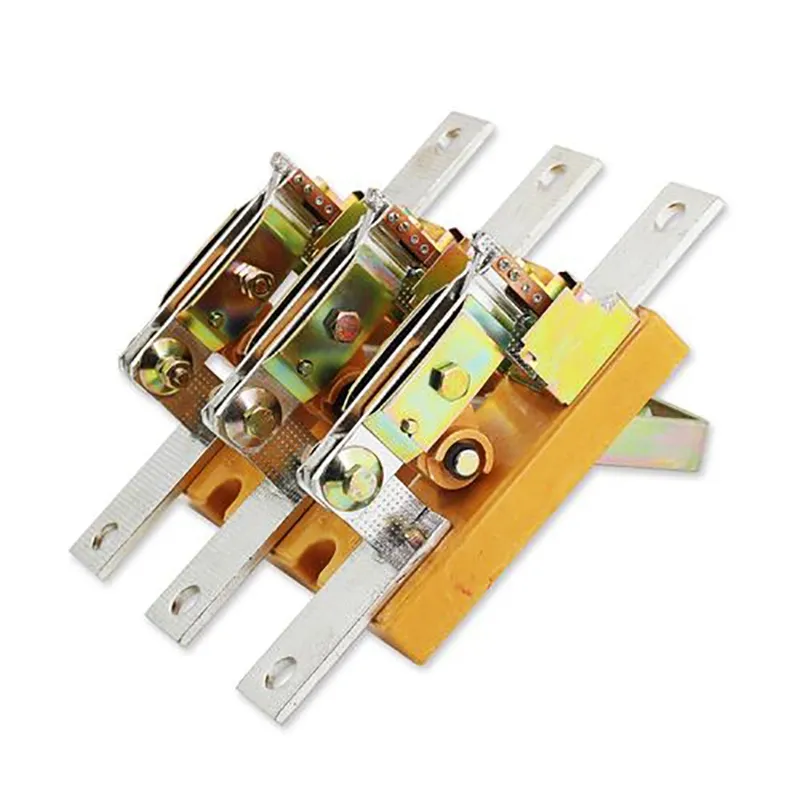

ตู้ไฟฟ้า 800 แอมป์ 3 เฟส สวิตช์ตัดการเชื่อมต่อ

ในการผลิตสวิตช์ตัดการเชื่อมต่อ 3 เฟสของตู้ไฟฟ้าที่เชื่อถือได้ 800 แอมป์ บริษัท Wenzhou XiFa Electric Power Equipment Co., Ltd ได้ใช้หน้าสัมผัสทองแดงคุณภาพสูงและตัวเรือนที่แข็งแกร่งเพื่อรับประกันอายุการใช้งานที่ยาวนาน ในขณะเดียวกัน สวิตช์ตัดการเชื่อมต่อ 3 เฟสขนาด 800 แอมป์ของตู้ไฟฟ้าแต่ละตู้มีการออกแบบที่กะทัดรัดและเรียบง่าย ไม่เพียงแต่ให้จุดตัดการเชื่อมต่อที่ชัดเจนเมื่อมองเห็น แต่ยังเหมาะสำหรับการติดตั้งบนแผงหรือติดผนังด้วย ในขณะเดียวกัน สวิตช์ตัดการเชื่อมต่อ 3 เฟส 800 แอมป์ของตู้ไฟฟ้าแต่ละตู้จำเป็นต้องผ่านการทดสอบจากโรงงานก่อนจัดส่งอย่างรวดเร็ว

ส่งคำถาม

รายละเอียดสินค้า

สวิตช์ตัดการเชื่อมต่อแบบ 3 เฟสขนาด 800 แอมป์เป็นอุปกรณ์ที่ใช้เป็นหลักสำหรับการแยกแหล่งพลังงาน การดำเนินการสวิตชิ่ง และการเชื่อมต่อหรือตัดการเชื่อมต่อวงจรกระแสต่ำ ไม่มีความสามารถในการดับเพลิงส่วนโค้ง เมื่ออยู่ในตำแหน่งเปิด หน้าสัมผัสจะรักษาระยะห่างของฉนวนตามที่กำหนดโดยมีจุดแตกหักที่มองเห็นได้ชัดเจน เมื่ออยู่ในตำแหน่งปิด สวิตช์สามารถรับกระแสไฟทำงานปกติและทนต่อสภาวะผิดปกติ เช่น กระแสไฟลัดวงจร ตามระยะเวลาที่กำหนด

ในกรณีส่วนใหญ่ สวิตช์ตัดการเชื่อมต่อแบบ 3 เฟสขนาด 800 แอมป์จะถูกใช้เป็นเครื่องแยกแรงดันไฟฟ้าต่ำ ซึ่งหมายความว่าสวิตช์เหล่านี้ได้รับการจัดอันดับสำหรับแรงดันไฟฟ้าที่ต่ำกว่า 1 kV แม้ว่าหลักการทำงานและการก่อสร้างจะค่อนข้างง่าย แต่ก็มีการผลิตในปริมาณมาก และความน่าเชื่อถือถือเป็นสิ่งสำคัญ เป็นผลให้มีบทบาทสำคัญในการออกแบบ การก่อสร้าง และการดำเนินงานที่ปลอดภัยของสถานีไฟฟ้าย่อยและโรงไฟฟ้า

คุณลักษณะที่กำหนดของสวิตช์ตัดการเชื่อมต่อ 3 เฟสขนาด 800 แอมป์คือไม่สามารถขัดจังหวะกระแสโหลดได้ สามารถเปิดหรือปิดได้เมื่อวงจรไม่มีกระแสไฟฟ้าเท่านั้น การอ้างอิงทั่วไปเกี่ยวกับสวิตช์ตัดการเชื่อมต่อ 3 เฟส 800 แอมป์ครอบคลุมฟังก์ชัน คุณสมบัติ การจำแนกประเภท การใช้งาน การปรับปรุงการป้องกันการทำงานผิดพลาด แนวทางปฏิบัติในการบำรุงรักษา และปัญหาทั่วไป

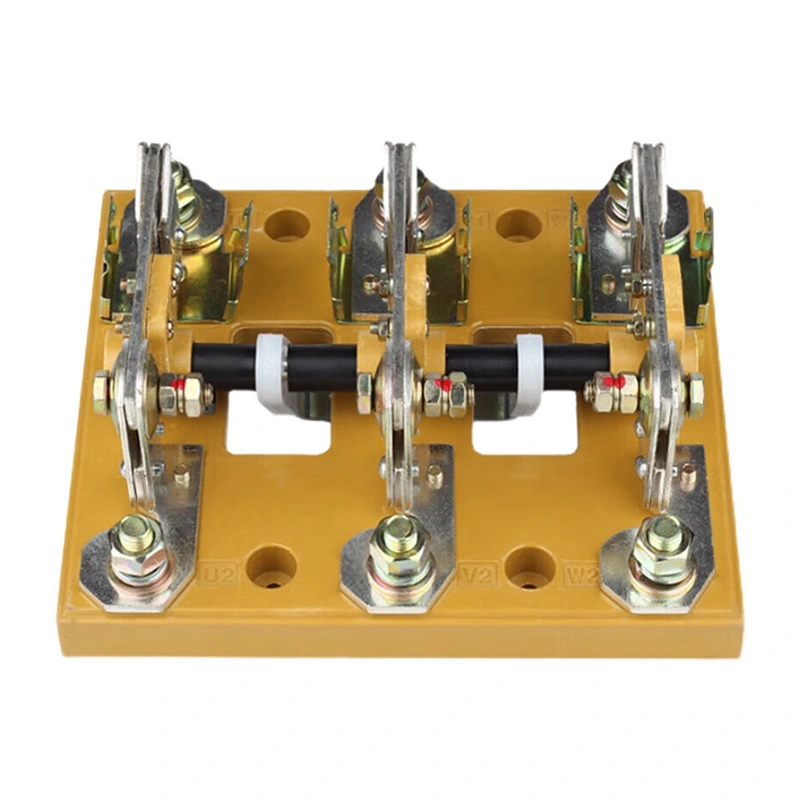

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

พารามิเตอร์การผลิต:

ลธ (A)	125A	160A	200A	250A	315A	400A	500A	630A	1,000A	1250A	1600A	2000A	2500A	3150A	4000A
อุ้ย(วี)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
ความเป็นฉนวน (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
อูอิม (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
การทำงานปัจจุบัน (A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
กำลังมอเตอร์ (กิโลวัตต์)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
แอลซีดับเบิลยู (KA Rms,0.1S/1.0S)	20/10	20/10	30/55	30/55	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
การสร้างและทำลายกำลังการผลิต
จอแอลซีดี(A RMs) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A RMs) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(มูลค่าสูงสุด KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
อายุการใช้งานเครื่องกล (ครั้ง)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
อายุการใช้งานไฟฟ้า (ครั้ง)
Ue=660V พิกัดกระแสไฟปัจจุบัน
คอส∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
คอส∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
คอส∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
น้ำหนัก (กก.)
3 เสา	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 เสา	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
แรงบิดปฏิบัติการ(นิวตันเมตร)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

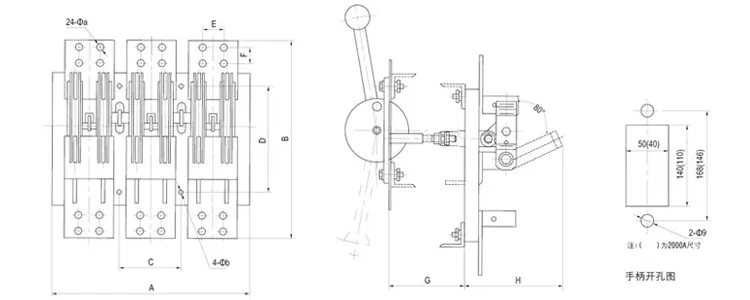

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

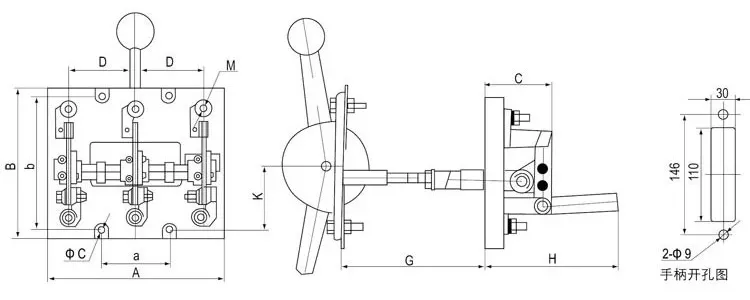

พิมพ์		ขนาดเฟรม (มม.)						ขนาดการติดตั้ง (มม.)
พิมพ์		A	B	C	ค1	D	G	a	b	Φc	H	K	M
HD13-100	3ป	210	190	80	160	80	250	80	160	Φ7	90	82	ม8
HD13-100	4ป	290	190	80	160	80	250	160	160	Φ7	90	82	ม8
HD13-200	3ป	210	190	80	160	80	250	80	160	Φ7	90	82	ม8
HD13-200	4ป	290	190	80	160	80	250	160	160	Φ7	90	82	ม8
HD13-400	3ป	240	205	92	180	90	250	90	160	Φ7	88	82	ม12
HD13-400	4ป	330	205	92	180	90	250	180	160	Φ7	88	82	ม12
HD13-600	3ป	270	300	100	188	100	250	100	160	Φ9	88	82	ม16
HD13-600	4ป	370	300	100	188	100	250	200	160	Φ9	88	82	ม16
HD13-1000	3ป	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4ป	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3ป	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4ป	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3ป	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4ป	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

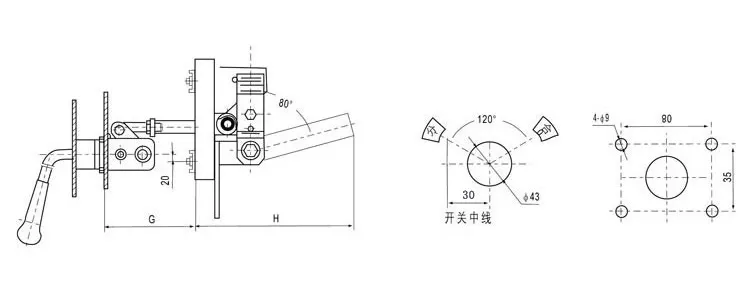

พิมพ์	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

คำถามที่พบบ่อยเกี่ยวกับการผลิต:

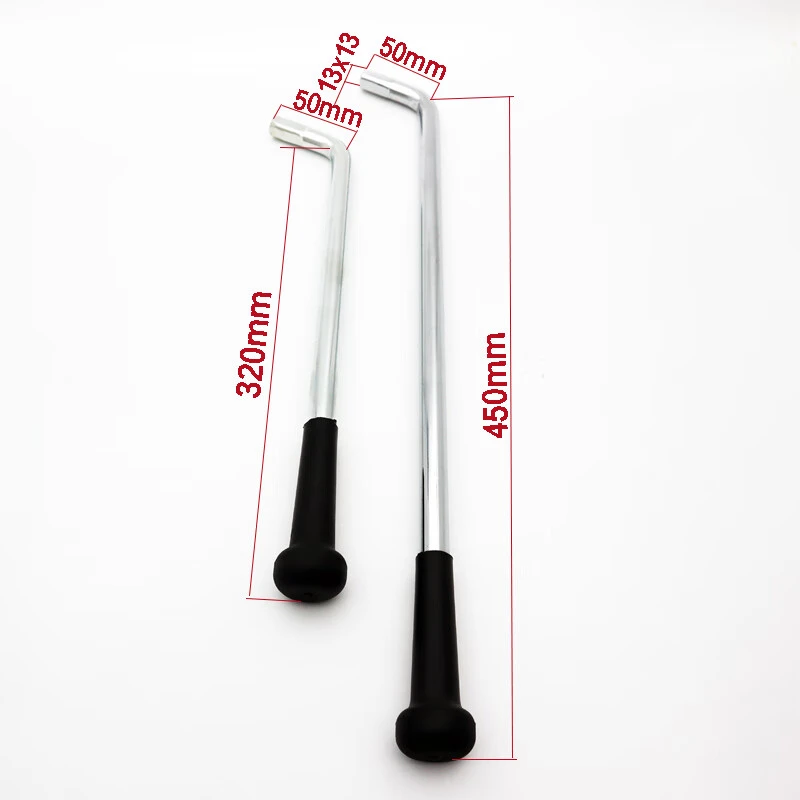

ถาม: ฉันจะเลือกระหว่างมือจับประเภทต่างๆ (แบบหมุนหรือคันโยก) ได้อย่างไร

ตอบ: ด้ามจับแบบหมุน: กะทัดรัด มักใช้ในศูนย์ควบคุมมอเตอร์หรือพื้นที่แคบ

ด้ามจับแบบก้านโยก: มีขนาดใหญ่ขึ้นและมองเห็นได้ชัดเจนยิ่งขึ้น เหมาะเมื่อต้องมีการระบุการเปิด/ปิดอย่างชัดเจน

ตัวเลือกขึ้นอยู่กับพื้นที่ การมองเห็นด้านความปลอดภัย และความต้องการของผู้ปฏิบัติงาน

ถาม: สามารถติดตั้งสวิตช์ตัดการเชื่อมต่อ 3 เฟสขนาด 800 แอมป์ในทิศทางใดก็ได้หรือไม่

ตอบ: โดยทั่วไปแล้ว ควรติดตั้งสวิตช์ตัดการเชื่อมต่อ 3 เฟส 800 แอมป์ในแนวตั้งเพื่อให้เป็นไปตามข้อกำหนดด้านความปลอดภัยและรหัส การออกแบบบางอย่างมีความยืดหยุ่น แต่ต้องปฏิบัติตามคำแนะนำของผู้ผลิตและรหัสไฟฟ้าในพื้นที่เสมอ

ถาม: สวิตช์ตัดการเชื่อมต่อแบบ 3 เฟสขนาด 800 แอมป์รองรับขั้นตอนการล็อกเอาต์/แท็กเอาต์ (LOTO) หรือไม่

ตอบ: ได้ มีสวิตช์ตัดการเชื่อมต่อ 3 เฟสขนาด 800 แอมป์ รุ่นส่วนใหญ่มาพร้อมกับที่จับแบบล็อคได้เพื่อให้มั่นใจว่าเป็นไปตามข้อกำหนดด้านความปลอดภัยของการล็อกเอาท์/แท็กเอาต์ของ OSHA ช่วยให้ช่างเทคนิคสามารถซ่อมบำรุงอุปกรณ์ได้อย่างปลอดภัยโดยไม่ต้องเสี่ยงต่อการเกิดพลังงานใหม่โดยไม่ตั้งใจ

แท็กยอดนิยม: สวิตช์ตัดการเชื่อมต่อ 800 แอมป์, สวิตช์ตัดการเชื่อมต่อตู้ไฟฟ้า, สวิตช์ตัดการเชื่อมต่อ 3 เฟส
