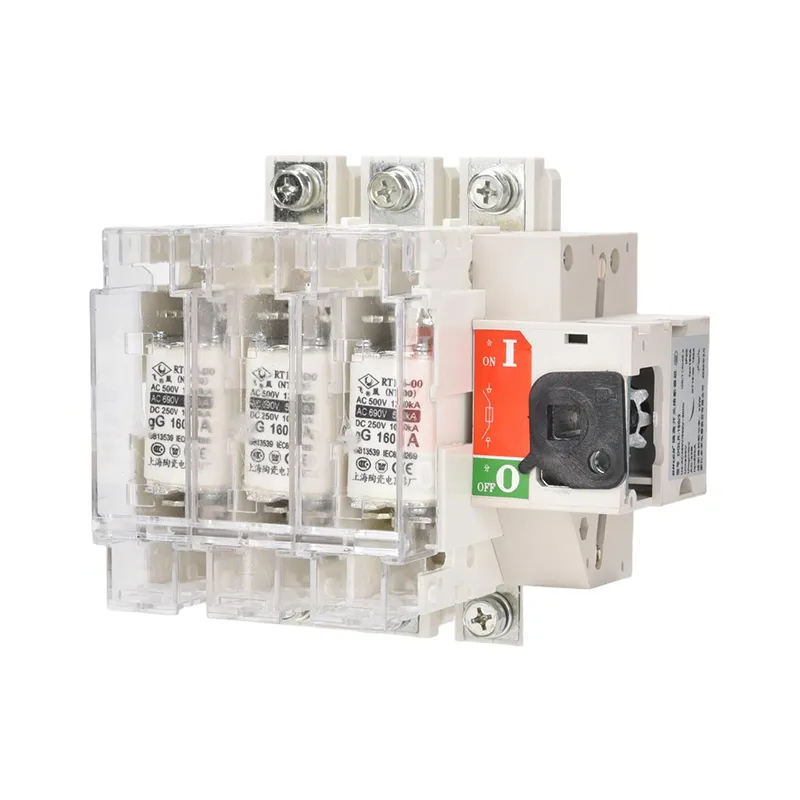

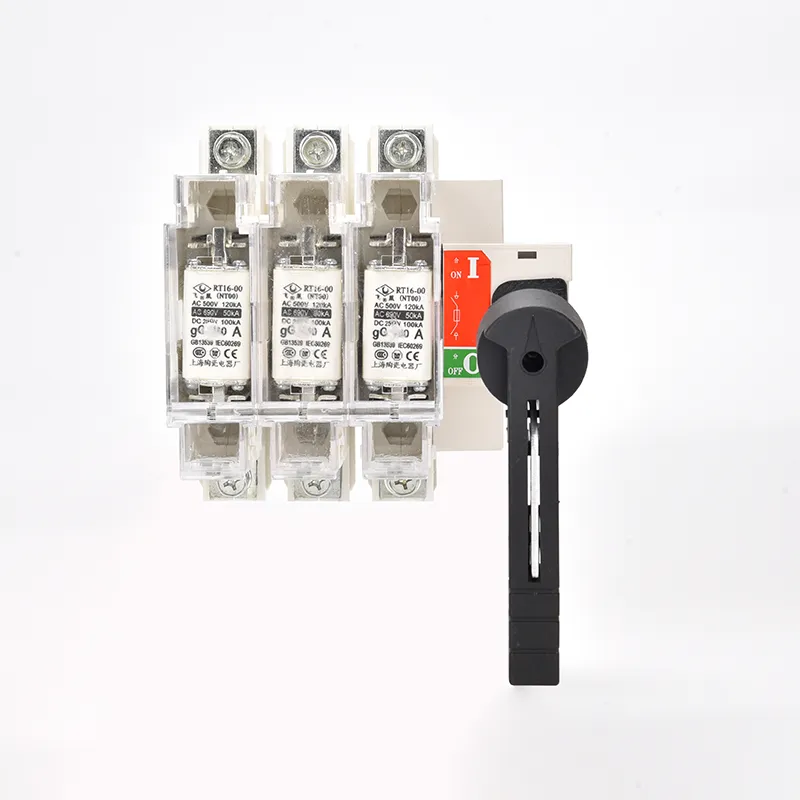

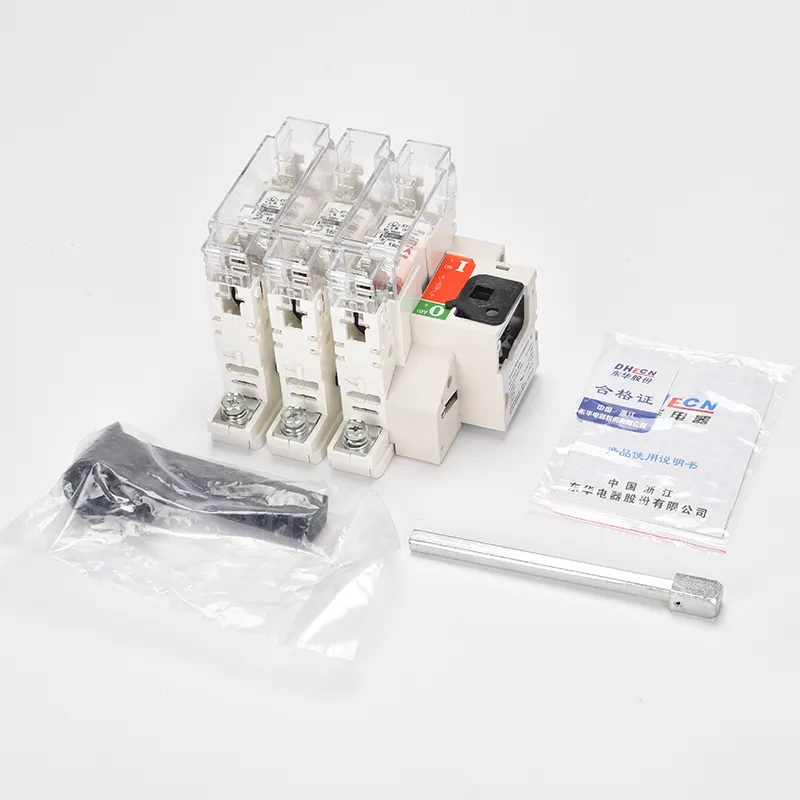

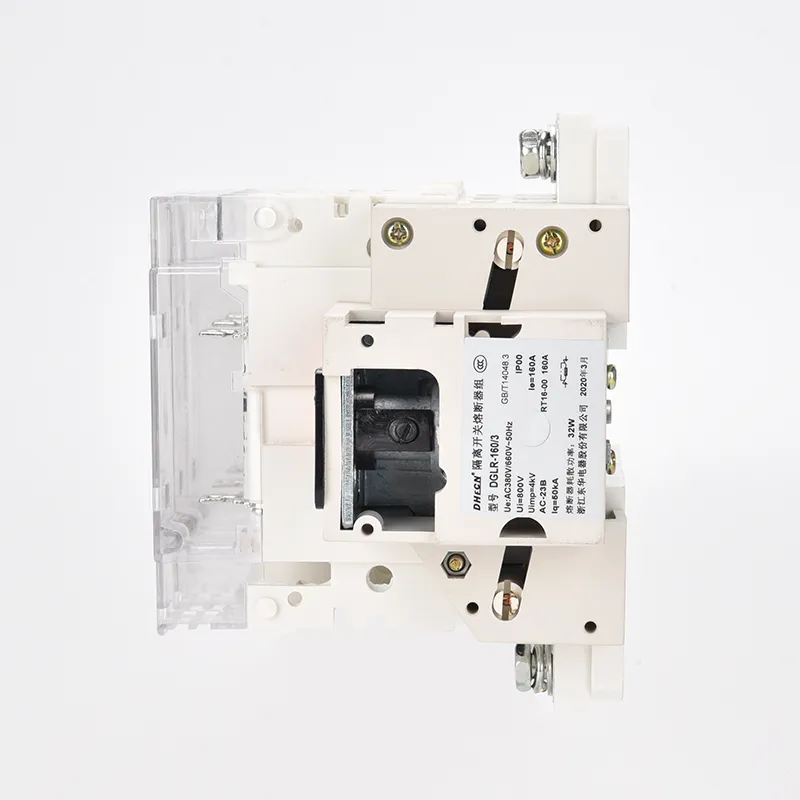

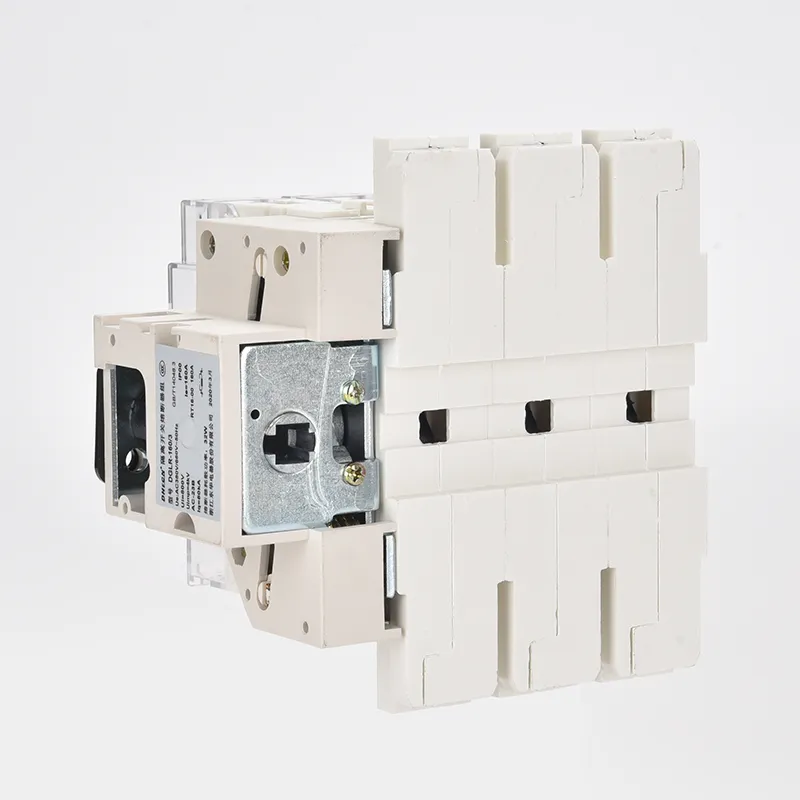

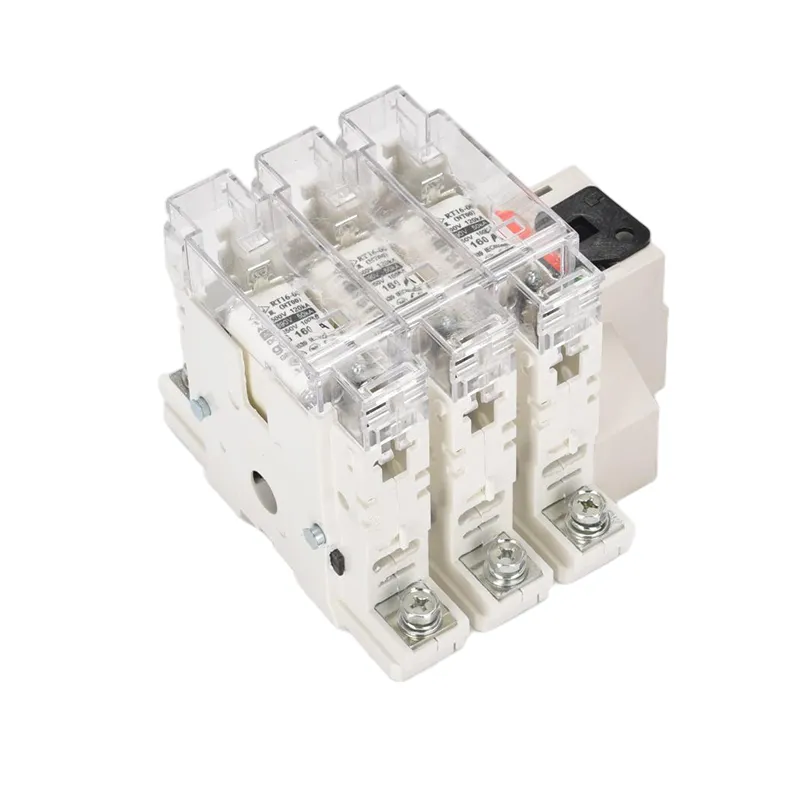

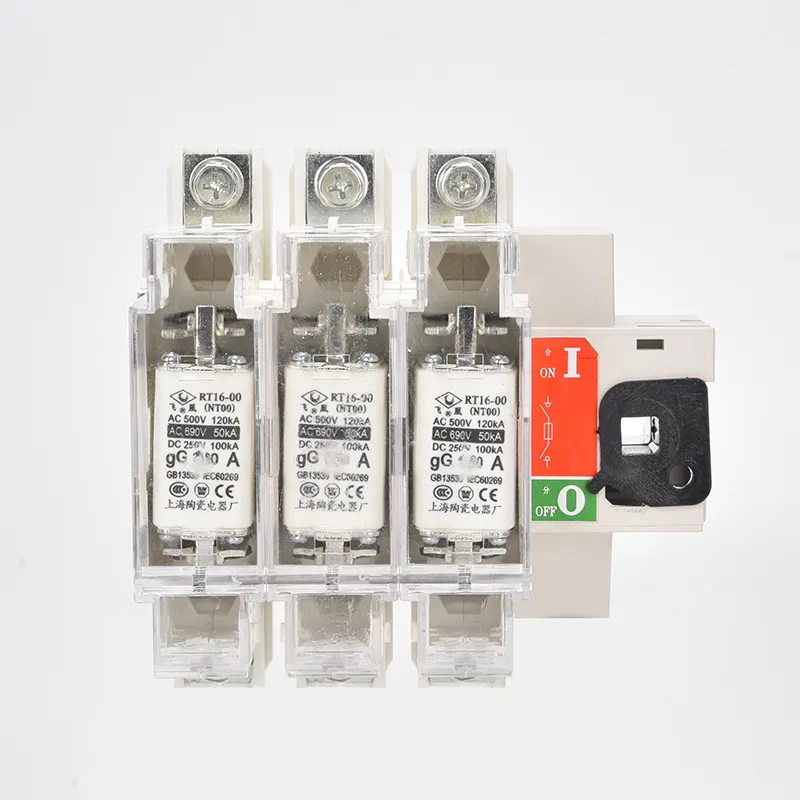

สวิตช์ตัดการเชื่อมต่อแบบฟิวส์ 480 โวลต์ 3 เฟส 400 แอมป์

ในฐานะผู้ผลิตเฉพาะทาง Wenzhou XiFa Electric Power Equipment Co., Ltd ได้ผลิตสวิตช์ตัดการเชื่อมต่อแบบหลอมรวม 480 โวลต์ 3 เฟส 400 แอมป์มานานกว่า 10 ปี Wenzhou XiFa Electric Power Equipment Co., Ltd ยังคงใช้หลักการของ "เรียบง่ายและมีประสิทธิภาพ" ในการออกแบบสวิตช์ตัดการเชื่อมต่อแบบฟิวส์ 480 โวลต์ 3 เฟส 400 แอมป์แต่ละตัว ไม่เพียงแต่จะทำให้มีประสิทธิภาพการแยกและแยกที่ดีเยี่ยมเท่านั้น แต่ยังรวมถึงการลัดวงจรและการป้องกันโหลดเกินอีกด้วย ในบริษัท Wenzhou XiFa Electric Power Equipment Co., Ltd ทีมงานด้านเทคนิคมีเป้าหมายที่จะออกแบบสวิตช์ตัดการเชื่อมต่อแบบฟิวส์ขนาด 480 โวลต์ 3 เฟส 400 แอมป์เพื่อเป็นทิศทางของอัตราความล้มเหลวต่ำและไม่ต้องบำรุงรักษา

ส่งคำถาม

รายละเอียดสินค้า

สวิตช์ตัดการเชื่อมต่อแบบฟิวส์ 480 โวลต์ 3 เฟส 400 แอมป์มีบทบาทสำคัญในวงจรไฟฟ้า ด้วยการรวมฟังก์ชันของฟิวส์และสวิตช์มีดเข้าด้วยกัน ทำให้มีทั้งความสามารถในการป้องกันและการทำงานที่สะดวกสบาย ด้วยการออกแบบทางกลไกที่เป็นเอกลักษณ์และการทำงานที่แม่นยำ สวิตช์ตัดการเชื่อมต่อแบบฟิวส์ 480 โวลต์ 3 เฟส 400 แอมป์จึงกลายเป็นส่วนประกอบที่ขาดไม่ได้ในระบบไฟฟ้าสมัยใหม่

1. ในระหว่างการทำงานปกติ สวิตช์ตัดการเชื่อมต่อจะควบคุมการเชื่อมต่อและการตัดการเชื่อมต่อของพลังงาน เพื่อให้มั่นใจถึงความต่อเนื่องของวงจรที่ราบรื่น เมื่อต้องมีการบำรุงรักษา สวิตช์ตัดการเชื่อมต่อแบบฟิวส์จะมีจุดตัดการเชื่อมต่อทางกายภาพที่ชัดเจน เพื่อปกป้องบุคลากรและอุปกรณ์

2.ในกรณีที่เกิดการโอเวอร์โหลดหรือไฟฟ้าลัดวงจร ส่วนประกอบฟิวส์ภายในสวิตช์จะละลายอย่างรวดเร็ว ขัดขวางกระแสไฟฟ้าลัด และป้องกันทั้งวงจรและอุปกรณ์ที่เชื่อมต่อจากความเสียหาย

480 Volt 3 Phase 400 Amp Fused Disconnect Switch

พารามิเตอร์ผลิตภัณฑ์:

กระแสเฟรม A	จัดอันดับปัจจุบันของฟิวส์ (A)	โหมดของฟิวส์
63	10、20、30、40、50、63	00ค
160	63、80、100、125、160	0
250	160	0
250	200、250	1
400	300、315、400	2
630	400、500、630	3

480 Volt 3 Phase 400 Amp Fused Disconnect Switch

ประเภทด้านหน้า

พิมพ์	ขนาดของฟิวส์	ขนาดเฟรมและขนาดการติดตั้ง
GLR-63~400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0~00C	152	118	20~30	117				159	145	106	5.4	62.5	32
63A/4	0~00C	184	118	20~30	117				159	145	106	5.4	62.5	32
160A/3	0~00	164	162	28~30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0~00	200	162	28~30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28~30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28~30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28~30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28~30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

พิมพ์	ขนาดของฟิวส์	ขนาดเฟรมและขนาดการติดตั้ง
GLR-400~630A		A	A1	B	B1	C	E	H	H1	H2	J	เจ2	เจ1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

ประเภทนอกเหนือ

พิมพ์	ขนาดของฟิวส์	ขนาดเฟรมและขนาดการติดตั้ง
GLR-63~400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0~00C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0~00C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0~00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0~00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

พิมพ์	ขนาดของฟิวส์	ขนาดเฟรมและขนาดการติดตั้ง
GLR-400~630A		A	A1	B	B1	E	H	H1	H2	J	เจ2	เจ1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

การบำรุงรักษาผลิตภัณฑ์:

1. ก่อนที่จะนำไปให้บริการตามปกติ จะต้องติดตั้งสวิตช์ตัดการเชื่อมต่อฟิวส์ 480 โวลต์ 3 เฟส 400 แอมป์ในแนวตั้ง และควรถอดแผ่นปิดออก

2.เพื่อให้แน่ใจว่าความสามารถในการตัดการลัดวงจรที่เหมาะสมและประสิทธิภาพการจำกัดกระแส สวิตช์ตัดการเชื่อมต่อแบบฟิวส์ 480 โวลต์ 3 เฟส 400 แอมป์ จะต้องติดตั้งฟิวส์ที่มีพิกัดที่ถูกต้อง

3.เมื่อเปลี่ยนฟิวส์ลิงค์ ต้องถอดวงจรโหลดออกก่อน และฝาครอบสวิตช์ตัดการเชื่อมต่อจะเปิดหรือถอดออก จากนั้นจึงปลดฟิวส์ได้โดยการกดคลิปสปริงใต้แผ่นยึดเบาๆ มีการติดตั้งฟิวส์ใหม่โดยการเลื่อนลงไปตามช่องนำให้เข้าที่

4. แม้ว่าจะสามารถใส่หรือถอดห้องโค้งออกจากซ็อกเก็ตด้านบนได้อย่างง่ายดาย แต่ควรหลีกเลี่ยงการถอดออกโดยไม่จำเป็น ระหว่างการติดตั้งควรจับอย่างระมัดระวังและสอดเข้าไปช้าๆ จนเข้าที่

5.เพื่อให้หน้าสัมผัสของสวิตช์ตัดการเชื่อมต่อฟิวส์ 480 โวลต์ 3 เฟส 400 แอมป์อยู่ในสภาพดี ต้องมีการตรวจสอบและทำความสะอาดฝุ่น น้ำมัน หรือคราบอื่น ๆ เป็นประจำ นอกจากนี้ ควรใช้การหล่อลื่นเป็นระยะกับชิ้นส่วนที่เคลื่อนไหวของกลไกการทำงาน เพื่อรักษาการทำงานที่ราบรื่นและยืดอายุการใช้งาน

แท็กยอดนิยม: สวิตช์ตัดการเชื่อมต่อ 480 โวลต์, 3 เฟส 400 แอมป์ตัดการเชื่อมต่อแบบฟิวส์, สวิตช์ตัดการเชื่อมต่อแบบหลอมอุตสาหกรรม
