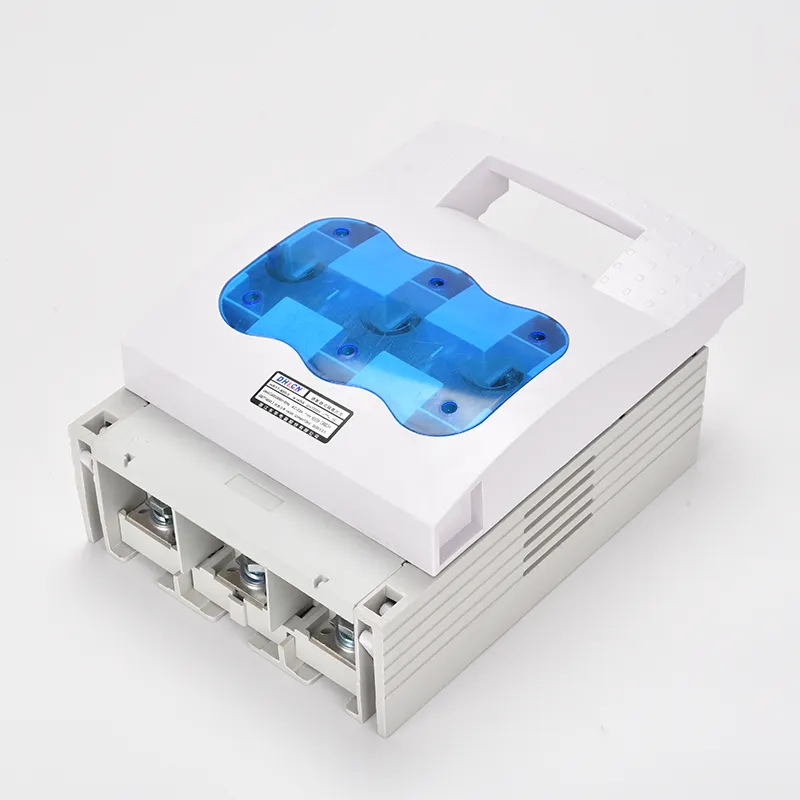

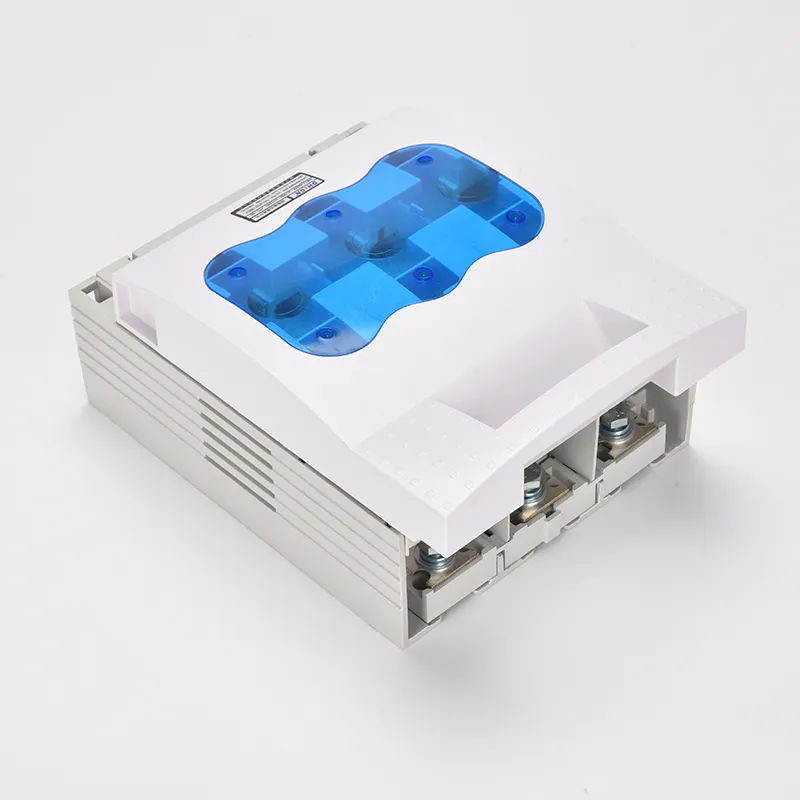

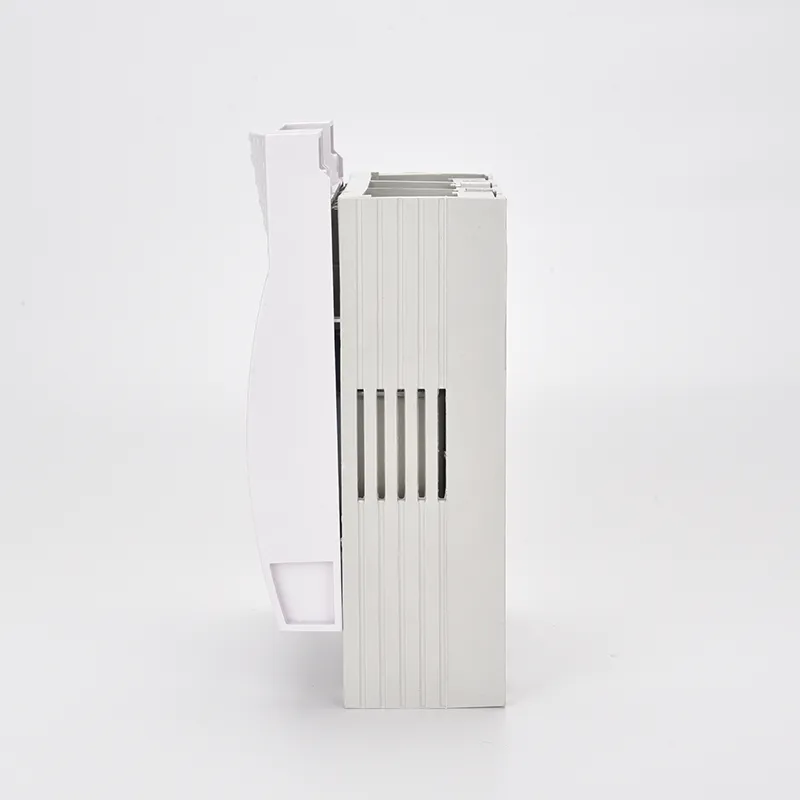

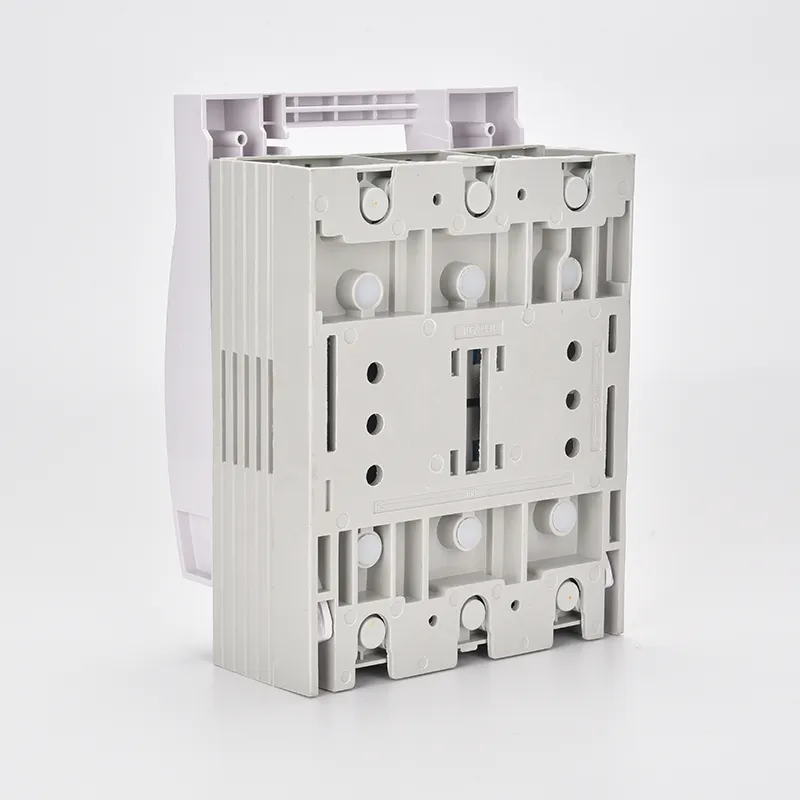

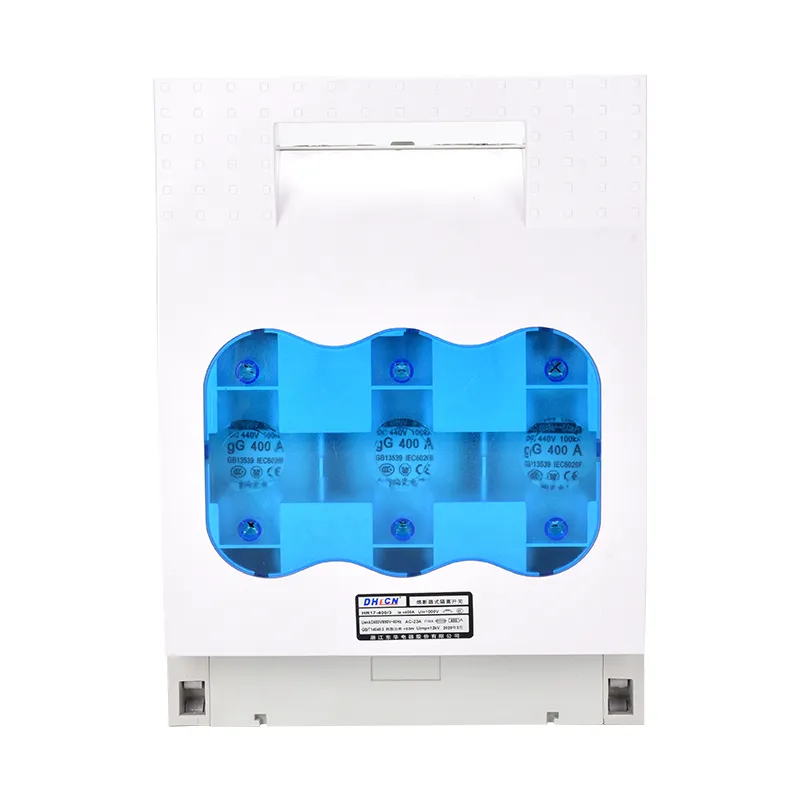

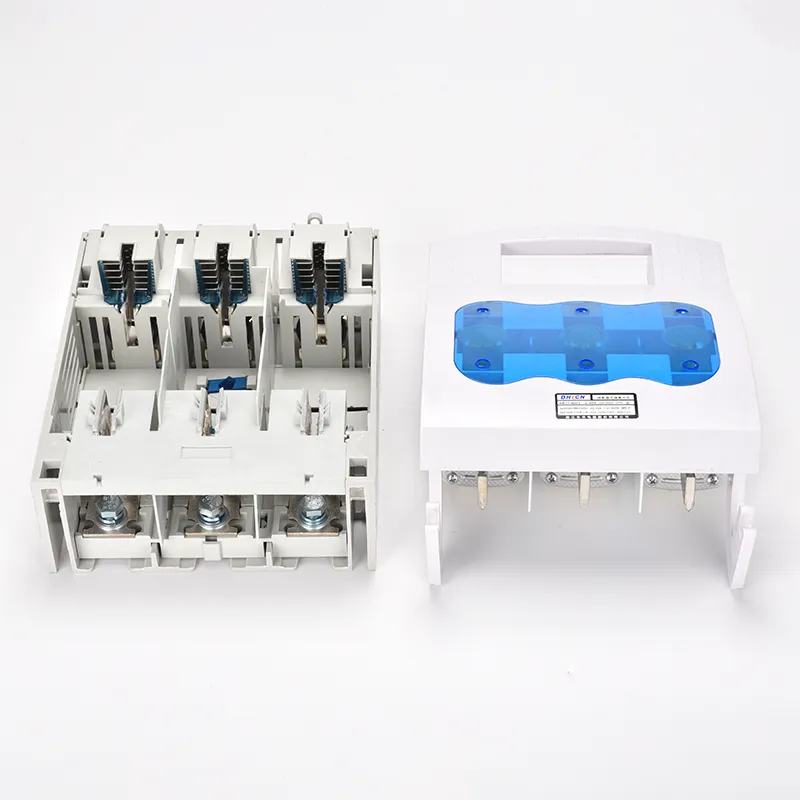

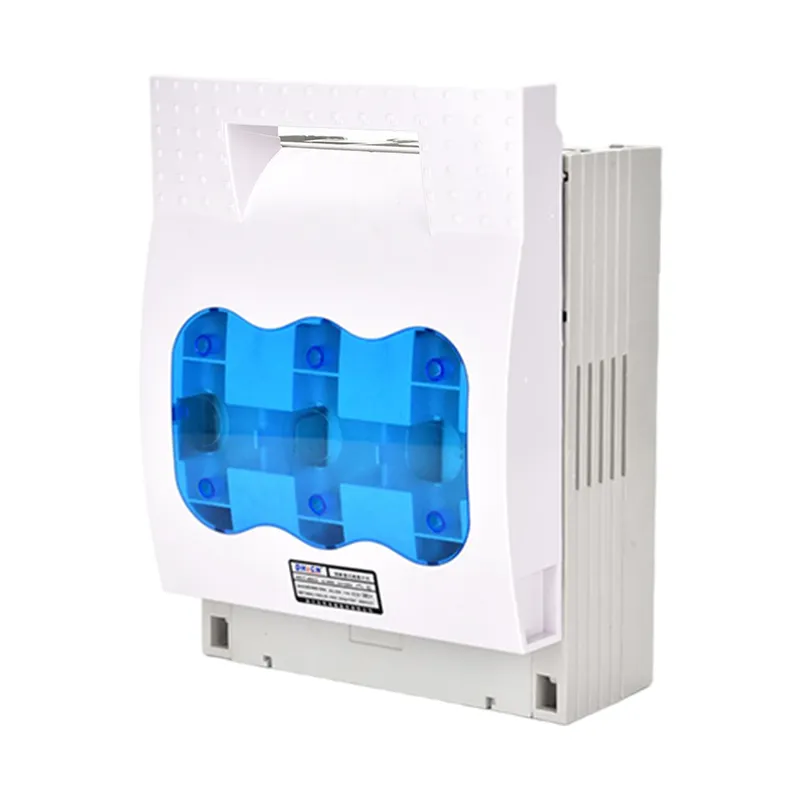

สวิตช์ตัดการเชื่อมต่อฟิวส์ไฟฟ้าแรงดันต่ำ หรือที่เรียกว่าตัวแยกประเภทฟิวส์ ผสมผสานฟังก์ชันของสวิตช์ตัดการเชื่อมต่อและฟิวส์อย่างชาญฉลาด ทำให้เป็นส่วนประกอบที่สำคัญในแผงจ่ายไฟแรงดันต่ำ องค์ประกอบฟิวส์ได้รับการออกแบบให้ตัดกระแสไฟลัดอย่างรวดเร็ว จึงมั่นใจในความปลอดภัยของวงจร ในขณะที่สวิตช์มีดได้รับการออกแบบมาเป็นพิเศษสำหรับการสลับการทำงานภายใต้สภาวะที่ไม่มีโหลด และไม่สามารถรบกวนกระแสไฟที่มีไฟฟ้าอยู่ในระหว่างการทำงานปกติ การผสมผสานที่เป็นเอกลักษณ์นี้ทำให้สวิตช์ตัดการเชื่อมต่อแบบฟิวส์เป็นตัวป้องกันวงจรที่เชื่อถือได้
เมื่อปิดสวิตช์ กลไกมีดผ่านระบบเชื่อมต่อที่ออกแบบมาอย่างดี ช่วยให้มั่นใจได้ถึงการสัมผัสอย่างแน่นหนาระหว่างฟิวส์และบัสบาร์ ช่วยให้กระแสไหลได้อย่างต่อเนื่อง ในทางกลับกัน เมื่อจำเป็นต้องตัดการเชื่อมต่อ กลไกง่ายๆ เดียวกันนี้จะแยกฟิวส์ออกจากบัสบาร์ที่มีพลังงานอย่างปลอดภัย ทำให้เกิดการหยุดชะงักของวงจรอย่างรวดเร็ว การออกแบบทางกลที่แม่นยำนี้ช่วยให้สวิตช์ตัดการเชื่อมต่อแบบฟิวส์ทำงานได้อย่างราบรื่นและเชื่อถือได้ในขณะที่เปลี่ยนสถานะของวงจร
| ประเภทของฟิวส์ | 0 | 1 | 2 | 3 | ||||||||
| ความถี่ | 50เฮิร์ต | 50เฮิร์ต | 50เฮิร์ต | 50เฮิร์ต | ||||||||
| อุเอะ (วี) | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 |
| อุ้ย (วี) | 800 | 800 | 800 | 800 | ||||||||
| ใน (ก) | 160 | 250 | 400 | 630 | ||||||||
| อิธ (เอ) | 160 | 250 | 400 | 630 | ||||||||
| การใช้ประโยชน์ | เอซี-21บี(690โวลต์) | เอซี-21บี(690โวลต์) | เอซี-21บี(690โวลต์) | เอซี-21บี(690โวลต์) | ||||||||
| เอซี-22บี(500โวลต์) | เอซี-22บี(500โวลต์) | เอซี-22บี(500โวลต์) | เอซี-22บี(500โวลต์) | |||||||||
| เอซี-23บี(400โวลต์) | เอซี-23บี(400โวลต์) | เอซี-23บี(400โวลต์) | เอซี-23บี(400โวลต์) | |||||||||
| กำลังสร้าง | 725V、240A | 725V、375A | 725V、600A | 725V、945A | ||||||||
| 525V、480A | 525V、750A | 525V、1200A | 525V、1890A | |||||||||
| 420V、160A | 420V、250A | 420V、400A | 420V、6300A | |||||||||
| ทำลายความจุ | 725V、240A | 725V、375A | 725V、600A | 725V、945A | ||||||||
| 525V、480A | 525V、750A | 525V、1200A | 525V、1890A | |||||||||
| 420V、1280A | 420V、2000A | 420V、3200A | 420V、5040A | |||||||||
| ไอซีเอส (kA) | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 |
| กำลังสูญเสียของฟิวส์ (W) | 12 | 23 | 34 | 48 | ||||||||
| อิธ (เอ) | ประเภทของฟิวส์ | ในฟิวส์ (A) |
| 160 | 0 | 4、6、10、16、20、25、32、35、40、50、63、80、100、125、160 |
| 250 | 1 | 80、100、125、160、200、224、250 |
| 400 | 2 | 125、160、200、224、250、300、315、355、400 |
| 630 | 3 | 315、355、400、425、500、630 |
| พิมพ์ | A | B | C | D | E | F |
| HR17-160 | 106 | 200 | 97 | 60 | 200 | 87 |
| HR17-250 | 185 | 247 | 128 | 88 | 221 | 110 |
| HR17-400 | 210 | 290 | 145 | 97 | 268 | 125 |
| HR17-630 | 256 | 300 | 160 | 112 | 285 | 139 |
| HR17-800 | 256 | 300 | 160 | 112 | 285 | 139 |
| หมายเลขโหมด | ขนาดที่มองเห็น (มม.) | ขนาดการติดตั้ง (มม.) | ||||||
| A | B | C | D | a | b | เอฟซี | ||
| HR17-40 | 2พี | 55 | 116 | 76 | 150 | 25 | - | ฟ6 |
| 3ป | 76 | 116 | 76 | 150 | 42 | - | ฟ6 | |
| HR17-63 | 2พี | 74 | 116 | 76 | 150 | 32 | - | ฟ6 |
| 3ป | 105 | 116 | 76 | 150 | 62 | - | ฟ6 | |
| HR17-160 | 2พี | 75 | 200 | 83 | 205 | 43 | 25 | ฟ7 |
| 3ป | 106 | 200 | 83 | 205 | 66 | 25 | ฟ7 | |
| 4ป | 138 | 200 | 83 | 205 | 100 | 25 | ฟ7 | |
| HR17-250 | 2พี | 128 | 247 | 110 | 195 | 72 | 50 | ฟ11 |
| 3ป | 185 | 247 | 110 | 195 | 114 | 50 | ฟ11 | |
| 4ป | 242 | 247 | 110 | 195 | 172 | 50 | ฟ11 | |
| HR17-400 | 2พี | 145 | 290 | 145 | 340 | 80 | 50 | ฟ11 |
| 3ป | 210 | 290 | 145 | 340 | 130 | 50 | ฟ11 | |
| 4ป | 276 | 290 | 145 | 340 | 195 | 50 | ฟ11 | |
| HR17-630 HR17-800 | 2พี | 175 | 300 | 145 | 360 | 90 | 50 | ฟ11 |
| 3ป | 256 | 300 | 145 | 360 | 162 | 50 | ฟ11 | |
| 4ป | 340 | 300 | 145 | 360 | 243 | 50 | ฟ11 | |
ถาม: สวิตช์ตัดการเชื่อมต่อฟิวส์ไฟฟ้าแรงต่ำคืออะไร?
ตอบ: สวิตช์ตัดการเชื่อมต่อฟิวส์ไฟฟ้าแรงดันต่ำเป็นอุปกรณ์ไฟฟ้าที่รวมฟังก์ชันการป้องกันของฟิวส์เข้ากับความสามารถในการเปลี่ยนของสวิตช์ตัดการเชื่อมต่อ ให้การแยกที่ปลอดภัยสำหรับการบำรุงรักษาและขัดขวางกระแสไฟลัดเพื่อปกป้องวงจรและอุปกรณ์
ถาม: ตัวตัดการเชื่อมต่อฟิวส์ไฟฟ้าแรงดันต่ำสามารถตัดการเชื่อมต่อกระแสไฟได้หรือไม่?
ตอบ: ไม่ สวิตช์มีดในสวิตช์ตัดการเชื่อมต่อแบบฟิวส์ได้รับการออกแบบมาให้ทำงานเฉพาะเมื่อวงจรไม่มีกระแสโหลดเท่านั้น ไม่ควรใช้เพื่อขัดขวางกระแสการทำงานตามปกติ อย่างไรก็ตาม ส่วนประกอบฟิวส์จะทำงานโดยอัตโนมัติภายใต้สภาวะความผิดปกติ
ถาม: การใช้งานหลักของสวิตช์ตัดการเชื่อมต่อฟิวส์ไฟฟ้าแรงดันต่ำคืออะไร
ตอบ: สวิตช์ตัดการเชื่อมต่อฟิวส์ไฟฟ้าแรงดันต่ำมักใช้ในแผงจ่ายไฟแรงดันต่ำ ศูนย์ควบคุมมอเตอร์ ระบบ HVAC และเครื่องจักรอุตสาหกรรม โดยให้ทั้งการแยกความปลอดภัยและการป้องกันกระแสเกินในระบบเหล่านี้
