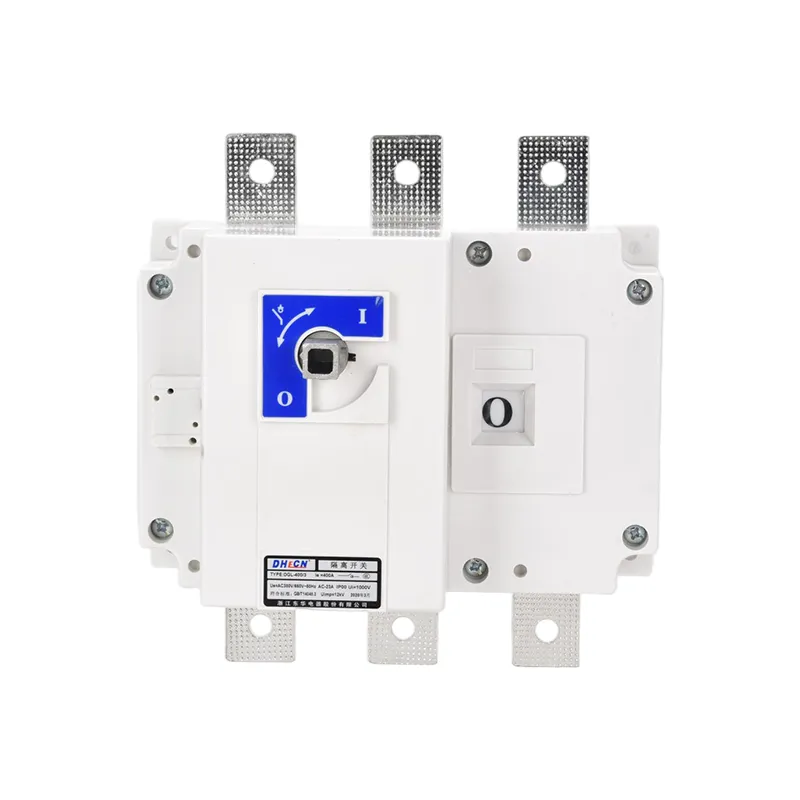

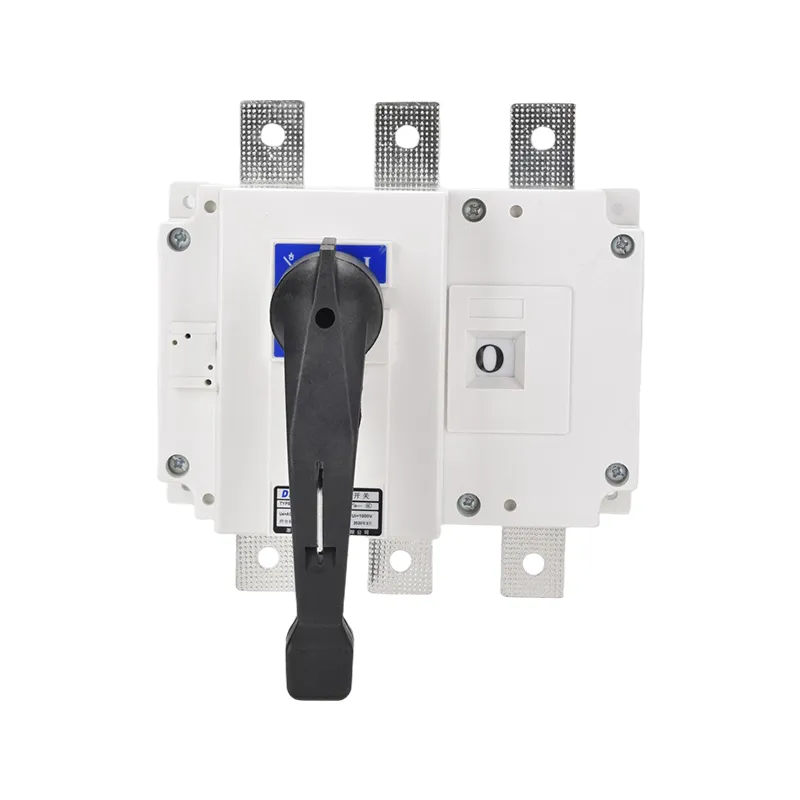

สวิตช์ตัดการเชื่อมต่อแบบไม่ผสม 3 เฟส 200 แอมป์

ในฐานะผู้ผลิตมืออาชีพ Wenzhou XiFa Electric Power Equipment Co., Ltd ปฏิบัติตามระบบควบคุมคุณภาพอย่างเคร่งครัดเพื่อผลิตสวิตช์ตัดการเชื่อมต่อแบบไม่มีฟิวส์ขนาด 3 เฟส 200 แอมป์แต่ละตัว ในโรงงานของสวิตช์ตัดการเชื่อมต่อแบบไม่มีฟิวส์ 3 เฟส 200 แอมป์ ผู้จัดการจะตรวจสอบกระบวนการผลิตแต่ละขั้นตอนที่ดำเนินไปอย่างราบรื่นเพื่อให้แน่ใจว่ามีการจัดส่งที่รวดเร็วและไม่มีความล่าช้า เมื่อสวิตช์ตัดการเชื่อมต่อเสร็จสิ้น จำเป็นต้องผ่านขั้นตอนต่างๆ ของโรงงาน เช่น การทดสอบการทำงานทางกล เพื่อตรวจสอบการทำงานของสวิตช์และความถี่กำลังที่ทนต่อแรงดันไฟฟ้าในวงจรหลักและชิ้นส่วนฉนวนได้อย่างราบรื่นและเชื่อถือได้

ส่งคำถาม

รายละเอียดสินค้า

หากต้องการทราบสวิตช์ตัดการเชื่อมต่อแบบไม่ฟิวส์ 3 เฟส 200 แอมป์ให้ดีขึ้น เราสามารถแนะนำสวิตช์ตัดการเชื่อมต่อแบบไม่ฟิวส์จากฟังก์ชันในระบบไฟฟ้า สามารถแสดงได้ดังต่อไปนี้:

1. การแยกกำลังไฟ: ในระหว่างการตรวจสอบหรือบำรุงรักษาอุปกรณ์ไฟฟ้า การเปิดสวิตช์ตัดการเชื่อมต่อแบบไม่มีฟิวส์ 3 เฟส 200 แอมป์จะแยกอุปกรณ์ที่อยู่ระหว่างการบริการออกจากชิ้นส่วนที่มีกระแสไฟฟ้าโดยสิ้นเชิง ทำให้เกิดการแตกหักที่มองเห็นได้ และรับประกันความปลอดภัยของบุคลากร

2. การดำเนินการสวิตชิ่ง: ในการทำงานของระบบไฟฟ้า สวิตช์ตัดการเชื่อมต่อแบบไม่ฟิวส์ 3 เฟส 200 แอมป์ทำงานร่วมกับเซอร์กิตเบรกเกอร์เพื่อเปลี่ยนการกำหนดค่าการทำงานของวงจร เช่น การถ่ายโอนบัสบาร์หรือการเปลี่ยนเส้นทางการจ่ายไฟ: ทำให้สามารถควบคุมระบบได้อย่างยืดหยุ่น

3. การสร้างและทำลายกระแสไฟฟ้าขนาดเล็ก: สวิตช์ตัดการเชื่อมต่อแบบไม่มีฟิวส์ 3 เฟส 200 แอมป์สามารถเชื่อมต่อหรือตัดการเชื่อมต่อวงจรกระแสไฟฟ้าขนาดเล็กได้โดยตรง เช่น เส้นสั้นที่ไม่ได้โหลด หม้อแปลงแรงดันไฟฟ้า และอุปกรณ์ป้องกันไฟกระชาก โดยไม่จำเป็นต้องใช้เบรกเกอร์ จึงทำให้การดำเนินงานประจำง่ายขึ้น

4. การประสานงานกับอุปกรณ์ป้องกัน: เมื่อเกิดข้อผิดพลาด สวิตช์ตัดการเชื่อมต่อแบบไม่มีฟิวส์ 3 เฟส 200 แอมป์ จะแยกส่วนที่เกิดข้อบกพร่องหลังจากที่เบรกเกอร์ตัดวงจร เพื่อป้องกันการขยายตัวของข้อผิดพลาดและสนับสนุนการทำงานของระบบที่มีเสถียรภาพ

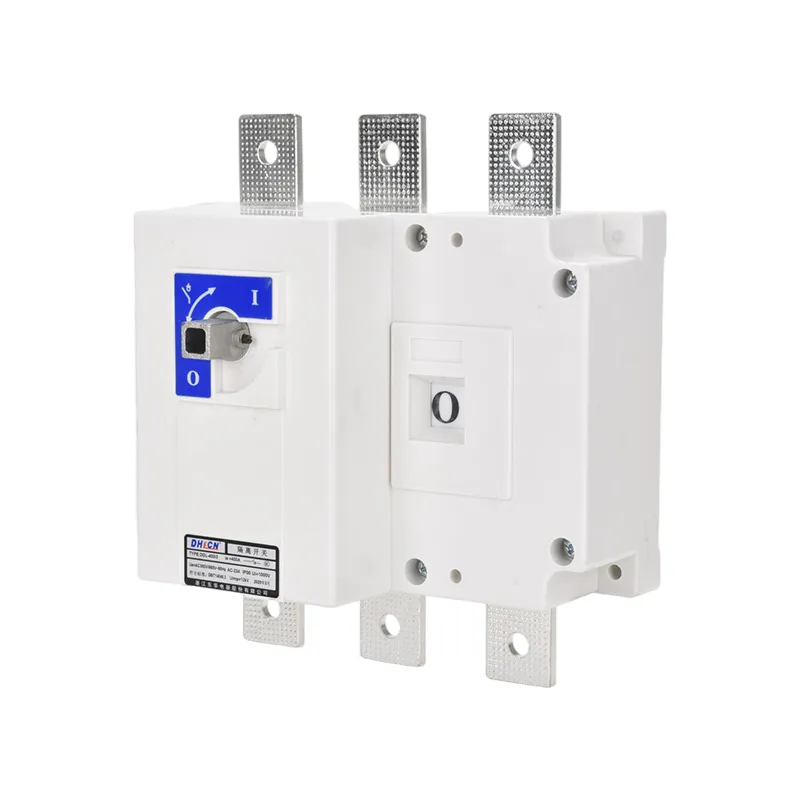

3 Phase 200 Amp Non Fused Disconnect Switch

พารามิเตอร์ผลิตภัณฑ์:

ลธ (A)	125A	160A	200A	250A	315A	400A	500A	630A	1,000A	1250A	1600A	2000A	2500A	3150A	4000A
อุ้ย(วี)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
ความเป็นฉนวน (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
อูอิม (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
การทำงานปัจจุบัน (A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
กำลังมอเตอร์ (กิโลวัตต์)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
แอลซีดับเบิลยู (KA Rms,0.1S/1.0S)	20/10	20/10	30/55	30/55	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
การสร้างและทำลายกำลังการผลิต
จอแอลซีดี(A RMs) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A RMs) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(มูลค่าสูงสุด KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
อายุการใช้งานเครื่องกล (ครั้ง)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
อายุการใช้งานไฟฟ้า (ครั้ง)
Ue=660V พิกัดกระแสไฟปัจจุบัน
คอส∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
คอส∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
คอส∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
น้ำหนัก (กก.)
3 เสา	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 เสา	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
แรงบิดปฏิบัติการ(นิวตันเมตร)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

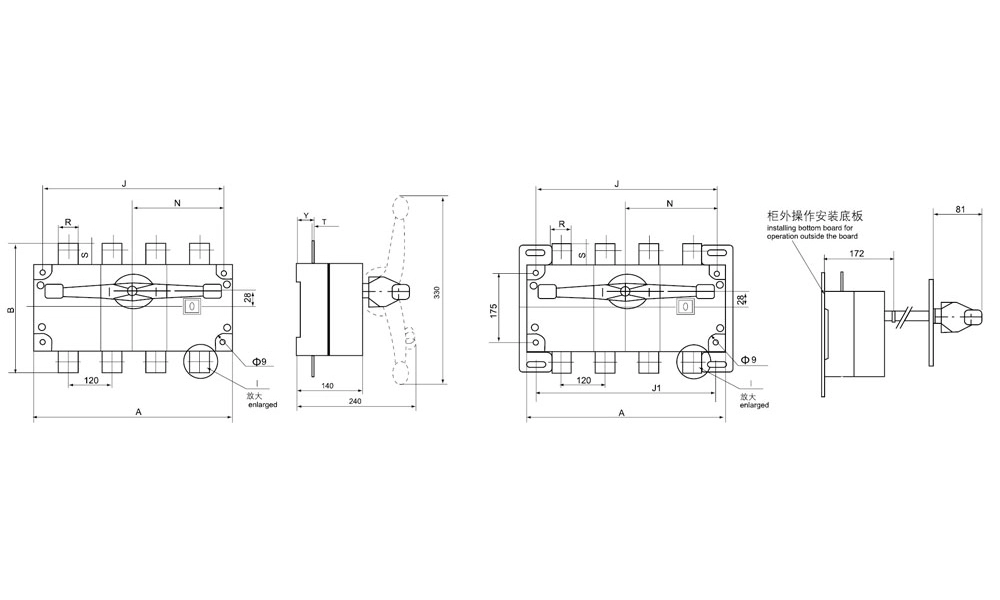

3 Phase 200 Amp Non Fused Disconnect Switch

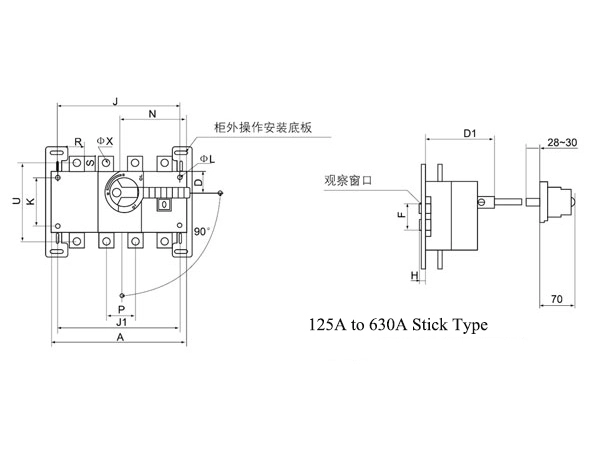

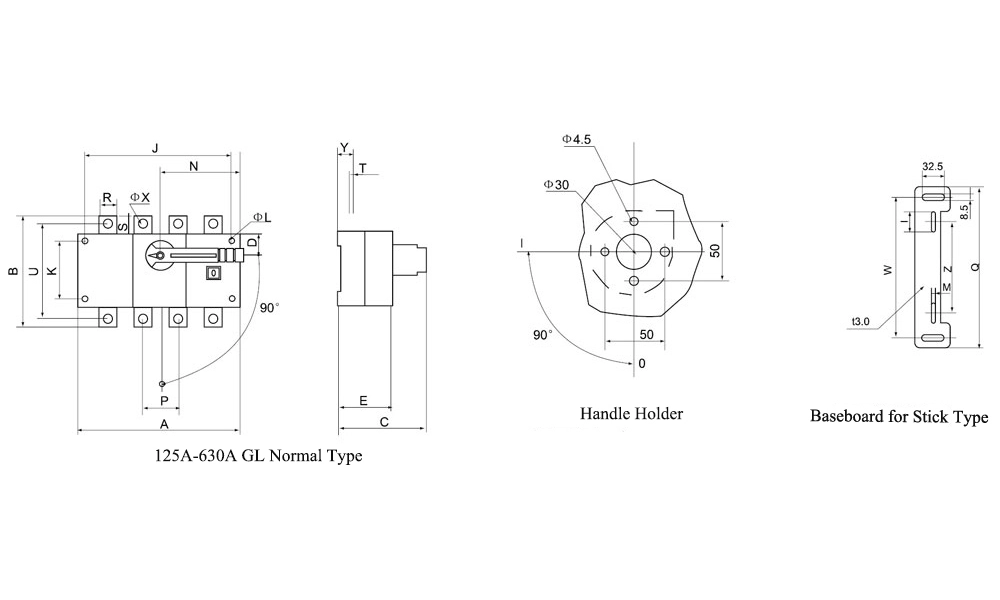

พิมพ์	ขนาดเฟรมและขนาดการติดตั้ง
GL-125~630A	A	B	C	D	D1	E	φL	J	เจ1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

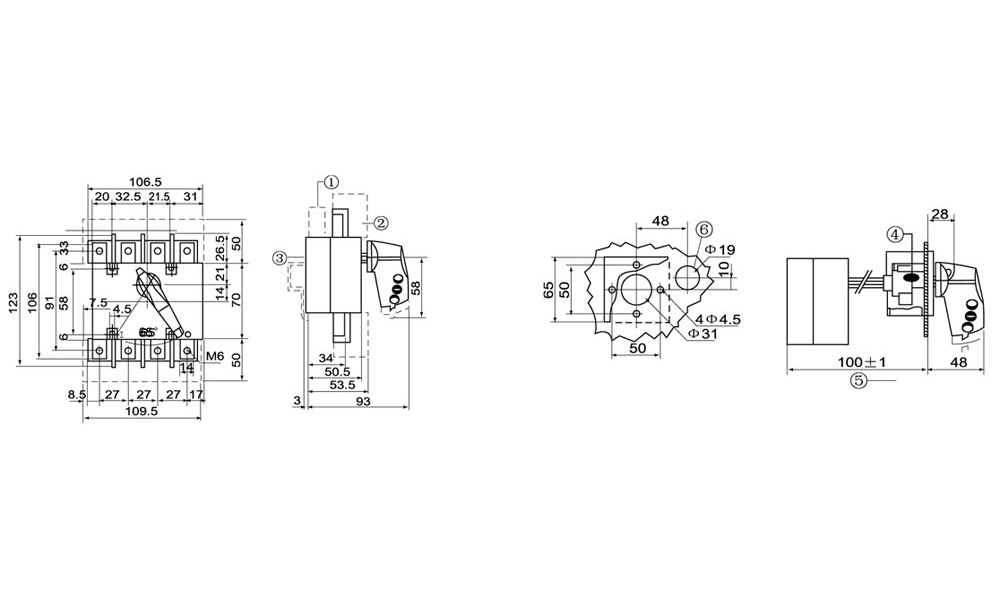

พิมพ์	ขนาด
GL-125~630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

พิมพ์	ขนาดเฟรมและขนาดการติดตั้ง
GL-1000~4000A	A	B	J	เจ1	N	R	S	T	Y
1,000-1250A/3	378	312	355	355	186	60	56	8	48
1,000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

คำถามที่พบบ่อยเกี่ยวกับผลิตภัณฑ์:

ถาม: ฟังก์ชันหลักของสวิตช์ตัดการเชื่อมต่อแบบไม่ฟิวส์ 3 เฟส 200A คืออะไร

ตอบ: สวิตช์ตัดการเชื่อมต่อแบบไม่ฟิวส์ 3 เฟส 200A เป็นวิธีในการแยกพลังงานออกจากอุปกรณ์หรือวงจรด้วยตนเองเพื่อการบำรุงรักษาและความปลอดภัย สวิตช์นี้ไม่มีการป้องกันกระแสไฟเกิน ซึ่งต่างจากสวิตช์แบบฟิวส์ เพียงแต่เปิดและปิดวงจรเท่านั้น

ถาม: โดยทั่วไปแล้วสวิตช์ตัดการเชื่อมต่อแบบไม่ฟิวส์ 3 เฟส 200A จะใช้ในการใช้งานประเภทใด

ตอบ: โดยทั่วไปแล้วการตัดการเชื่อมต่อแบบไม่มีฟิวส์จะถูกติดตั้งเมื่อมีการป้องกันกระแสเกินโดยเบรกเกอร์หรือฟิวส์อัปสตรีม มักใช้เป็นอุปกรณ์แยกเฉพาะสำหรับหน่วย HVAC มอเตอร์ เครื่องมือกล หรือแผงกระจายสินค้า

ถาม: ทำไมต้องเลือกเรตติ้ง 200 แอมป์

ตอบ: อัตรากระแสไฟ 200A เหมาะสำหรับระบบที่กระแสโหลดต่อเนื่องสูงสุดไม่เกิน 200 แอมป์ การจัดระดับนี้มักใช้ในโรงงานอุตสาหกรรมเชิงพาณิชย์และอุตสาหกรรมเบาขนาดกลาง ซึ่งวงจรย่อยหรือโหลดส่วนบุคคลจำเป็นต้องมีการแยกที่ปลอดภัย

ถาม: สวิตช์ตัดการเชื่อมต่อแบบไม่ฟิวส์ 3 เฟส 200A มีระดับแรงดันไฟฟ้าเท่าใด

ตอบ: การตัดการเชื่อมต่อแบบไม่มีฟิวส์ 200A แบบ 3 เฟสส่วนใหญ่ได้รับการจัดอันดับสูงถึง 600 โวลต์ AC โดยที่ 240V และ 480V เป็นไฟที่ใช้บ่อยที่สุด ตรวจสอบเสมอว่าพิกัดอุปกรณ์ตรงกันหรือเกินแรงดันไฟฟ้าของระบบ
