หม้อแปลงไฟฟ้ากำลังจำหน่าย 500kva

หม้อแปลงไฟฟ้ากำลังใช้กันอย่างแพร่หลายในอุตสาหกรรมจำหน่ายไฟฟ้า รุ่น 500 kVA เป็นหนึ่งในประเภทที่ได้รับความนิยมมากที่สุดในตลาดต่างประเทศ เพื่อตอบสนองความต้องการของตลาด Wenzhou Xifa Electric Power Equipment Co., Ltd. ได้เปิดตัวหม้อแปลงไฟฟ้ากำลังแบบจำหน่ายขนาด 500kva แกนทำจากเหล็กซิลิกอนรีดเย็น ซึ่งลดการสูญเสียเหล็กให้เหลือน้อยที่สุด และขดลวดทองแดงที่มีค่าการนำไฟฟ้าสูงทำให้อุณหภูมิเพิ่มขึ้นต่ำและต้านทานไฟฟ้าลัดวงจรได้อย่างเหมาะสม ดังนั้น หม้อแปลงไฟฟ้ากำลังแบบกระจายขนาด 500kva จึงมีคุณสมบัติการสูญเสียและประหยัดพลังงานต่ำ ตอบสนองความต้องการของลูกค้าส่วนใหญ่

ส่งคำถาม

รายละเอียดสินค้า

หม้อแปลงไฟฟ้ากำลังแบบจำหน่ายขนาด 500kva มีข้อดีที่สำคัญดังต่อไปนี้: เทคโนโลยีฉนวนขั้นสูงเพื่อเพิ่มความปลอดภัย เสียงรบกวนต่ำและความต้องการการบำรุงรักษาขั้นต่ำ ได้รับการออกแบบมาเป็นพิเศษเพื่อการทำงานที่มีประสิทธิภาพในสภาพแวดล้อมเชิงพาณิชย์และอุตสาหกรรม โดยมีความจุ 500kVA ที่ให้ทั้งความคุ้มค่าและประสิทธิภาพด้านสิ่งแวดล้อม

ผู้ใช้สามารถเลือกขดลวดอะลูมิเนียมเพื่อให้เกิดความสมดุลระหว่างต้นทุนและประสิทธิภาพ หรือขดลวดทองแดงเพื่อการนำไฟฟ้าที่ดีขึ้น ลดการสูญเสีย และต้านทานความร้อนได้ดีกว่า

สามารถเลือกอุณหภูมิที่เพิ่มขึ้นได้เป็น 150°C, 115°C หรือ 80°C อย่างหลังสามารถปรับปรุงประสิทธิภาพและยืดอายุของฉนวนภายใต้อุณหภูมิแวดล้อมที่สูงหรือโหลดต่อเนื่อง และสามารถใช้วัสดุที่มีอุณหภูมิสูงถึง 220°C หรือเกรดที่สูงกว่า

ประเภทตู้ของหม้อแปลงไฟฟ้ากำลังแบบกระจายขนาด 500kva ประกอบด้วยตู้ NEMA 1 แบบระบายอากาศเหมาะสำหรับสภาพแวดล้อมที่แห้งภายในอาคาร, ตู้ NEMA 3R พร้อมผ้าคลุมกันฝนเหมาะสำหรับกลางแจ้ง/สภาพแวดล้อมที่ชื้น และตู้แบบปิดสนิทซึ่งเหมาะสำหรับพื้นที่กันฝุ่น กันความชื้น กัดกร่อน หรือพื้นที่อันตราย

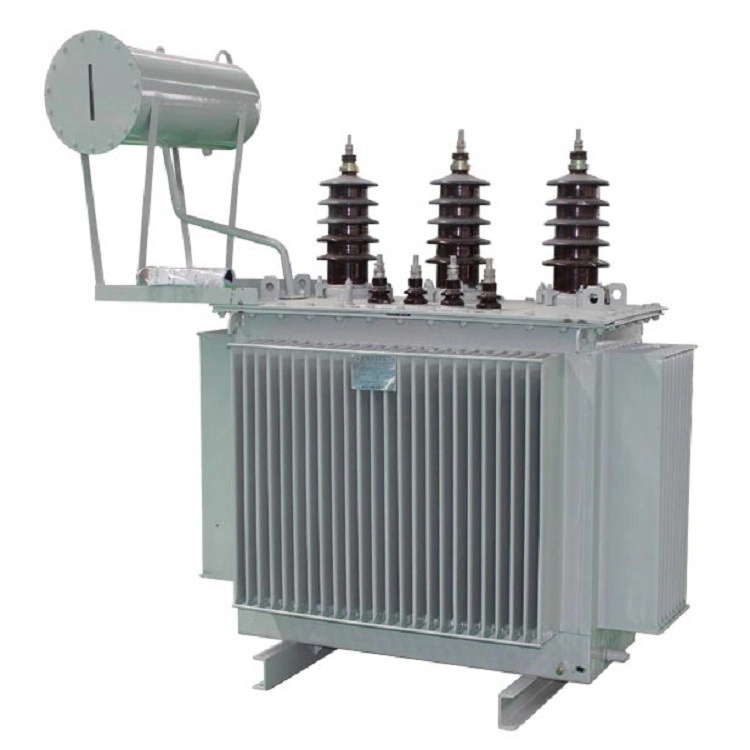

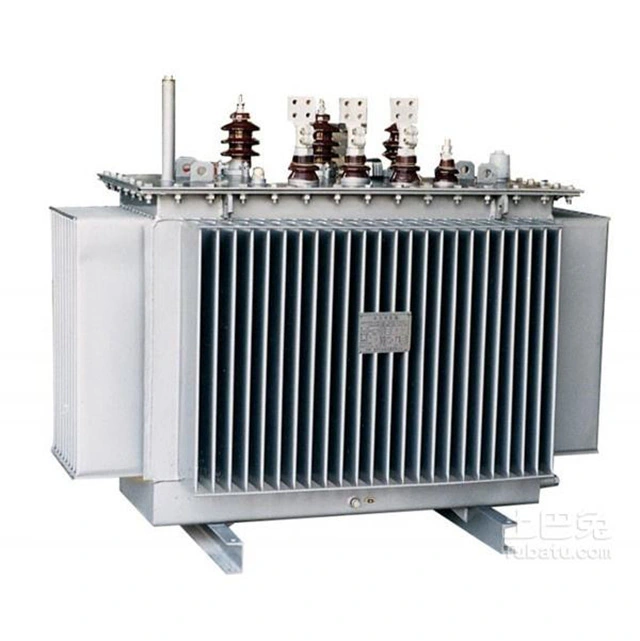

500kva Distribution Electric Power Transformer

พารามิเตอร์ทางเทคนิค:

ชื่อสินค้า	หม้อแปลงไฟฟ้าระบบจำหน่ายขนาด 500kva
แรงดันสูง (KV)	10 เควี
ช่วงก๊อกน้ำแรงดันสูง (%)	±5 /±2 ×2 .5%
ความดันต่ำ(KV)	0.4 เควี
สัญลักษณ์การเชื่อมต่อ	Dyn11, YNyn0
การสูญเสียคอร์ (W)	646 ถึง 680W
การสูญเสียที่คดเคี้ยว (W)	4.2 ถึง 6.9 กิโลวัตต์
กระแสที่น่าตื่นเต้น (%)	≤0.8%
ความต้านทานไฟฟ้าลัดวงจร (%)	4.5% ถึง 6.5%
ใบรับรอง	CE, ISO9001
อุณหภูมิที่เพิ่มขึ้น (℃)	150°C, 115°C หรือ 80°C

ทำไมไม่ใช้เหล็กซิลิกอนทั้งชิ้นเป็นแกนหลัก แทนที่จะแปรรูปเป็นแผ่นล่ะ?

เนื่องจากแกนที่มีลักษณะคล้ายแผ่นสามารถลดการสูญเสียธาตุเหล็กประเภทอื่น "การสูญเสียกระแสไหลวน" ได้ เมื่อหม้อแปลงไฟฟ้ากำลังแบบจำหน่ายขนาด 500kva ทำงาน จะมีกระแสสลับในขดลวด และฟลักซ์แม่เหล็กที่สร้างขึ้นจะสลับกันตามธรรมชาติ ฟลักซ์แม่เหล็กที่เปลี่ยนแปลงไปนี้จะสร้างกระแสไฟฟ้าเหนี่ยวนำในแกนเหล็ก กระแสเหนี่ยวนำที่เกิดขึ้นในแกนเหล็กจะไหลเวียนในรูปแบบวงกลมภายในระนาบที่ตั้งฉากกับฟลักซ์แม่เหล็ก ดังนั้นจึงเรียกว่ากระแสไหลวน การสูญเสียกระแสเอ็ดดี้ยังทำให้แกนเหล็กร้อนขึ้นอีกด้วย

เพื่อลดการสูญเสียกระแสไหลวน แกนเหล็กของหม้อแปลงไฟฟ้ากำลังไฟฟ้าแบบกระจายขนาด 500kva ถูกสร้างขึ้นโดยการซ้อนแผ่นเหล็กซิลิกอนที่หุ้มฉนวนร่วมกัน เพื่อให้กระแสไหลวนในวงจรแคบและยาวผ่านหน้าตัดที่เล็กลง ซึ่งจะเป็นการเพิ่มความต้านทานบนเส้นทางกระแสไหลวน ในเวลาเดียวกัน ซิลิคอนในเหล็กซิลิกอนจะเพิ่มความต้านทานของวัสดุ ซึ่งยังมีบทบาทในการลดกระแสไหลวนอีกด้วย

สำหรับแกนหม้อแปลงไฟฟ้ากำลังแบบกระจายขนาด 500kva โดยทั่วไปจะเลือกแผ่นเหล็กซิลิกอนรีดเย็นหนา 0.35 มม. ตัดเป็นแผ่นยาวตามขนาดของแกนที่ต้องการ ตามทฤษฎีแล้ว เพื่อลดกระแสไหลวน ยิ่งแผ่นเหล็กซิลิกอนบางลงและแถบแผ่นที่ทับซ้อนกันแคบลง ผลที่ได้ก็จะยิ่งดีขึ้นเท่านั้น สิ่งนี้ไม่เพียงแต่ช่วยลดการสูญเสียกระแสไหลวน แต่ยังช่วยลดอุณหภูมิที่เพิ่มขึ้น แต่ยังช่วยประหยัดวัสดุของแผ่นเหล็กซิลิกอนอีกด้วย

อย่างไรก็ตาม เมื่อทำแกนหม้อแปลงแผ่นเหล็กซิลิคอน ไม่เพียงแต่ขึ้นอยู่กับปัจจัยที่กล่าวมาข้างต้นเท่านั้น เนื่องจากการทำแกนเหล็กในลักษณะนี้จะช่วยเพิ่มเวลาในการทำงานได้อย่างมาก และลดหน้าตัดที่มีประสิทธิผลของแกนเหล็ก ดังนั้นเมื่อทำแกนหม้อแปลงด้วยแผ่นเหล็กซิลิกอน จำเป็นต้องพิจารณาสถานการณ์เฉพาะ ชั่งน้ำหนักข้อดีข้อเสีย และเลือกขนาดที่เหมาะสมที่สุด
