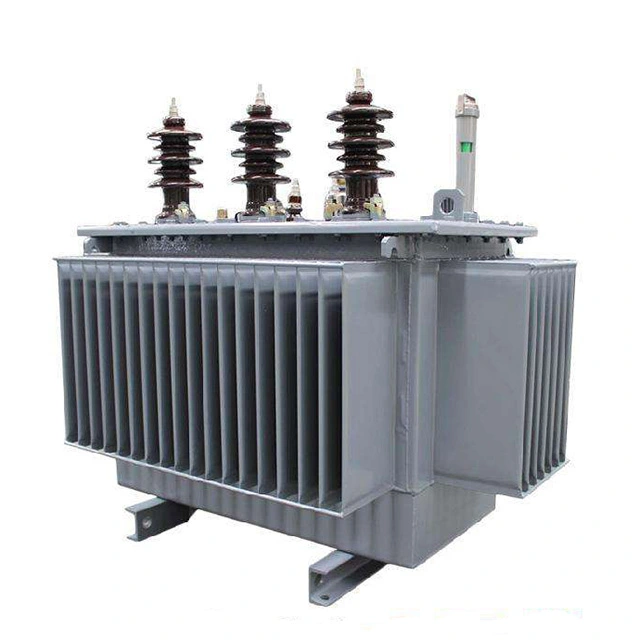

80kva 3 เฟส step up หม้อแปลงไฟฟ้ากำลัง 415v ถึง 11kv

ด้วยแรงดันไฟฟ้าอินพุต 415 โวลต์ และแรงดันเอาต์พุต 11 กิโลโวลต์ หม้อแปลงไฟฟ้าสเต็ปอัป 80kva 3 เฟส 415v ถึง 11kv เป็นหม้อแปลงบูสต์ Wenzhou Xifa Electric Power Equipment Co., Ltd. ผลิตโดยใช้เทคโนโลยีขั้นสูงและวัสดุคุณภาพสูง แผ่นเหล็กซิลิกอนรีดชั้นบางแกนสามารถลดการสูญเสียพลังงานได้ ขดลวดใช้สายทองแดงฉนวนขดขนาดใหญ่ซึ่งช่วยให้มั่นใจได้ว่าจะมีประสิทธิภาพที่เชื่อถือได้และอายุการใช้งานยาวนาน

ส่งคำถาม

รายละเอียดสินค้า

หม้อแปลงไฟฟ้าแบบสเต็ปอัพ 3 เฟสขนาด 80kva ขนาด 415v ถึง 11kv ได้รับกระแสสลับแรงดันต่ำ 415V โดยขดลวดหลัก สนามแม่เหล็กจะเข้มข้นและควบคุมจากขดลวดปฐมภูมิไปยังขดลวดทุติยภูมิผ่านแกนเหล็กเคลือบ และกระแสสลับไฟฟ้าแรงสูง 11kV จะถูกส่งออกโดยมีการสูญเสียค่อนข้างต่ำ

หม้อแปลงไฟฟ้ากำลังแบบสเต็ปอัปขนาด 80kva 3 เฟส 415v ถึง 11kv ส่วนใหญ่จะใช้สำหรับการส่งพลังงานทางไกล การเชื่อมต่อตารางของไฟฟ้าโซลาร์เซลล์/พลังงานลม และแหล่งจ่ายไฟแรงดันสูงทางอุตสาหกรรม ประเภททั่วไป ได้แก่ แบบจุ่มน้ำมัน ขดลวดทองแดง และการเชื่อมต่อ Dyn11 ซึ่งเป็นไปตามมาตรฐาน IEC 60076/GB 1094

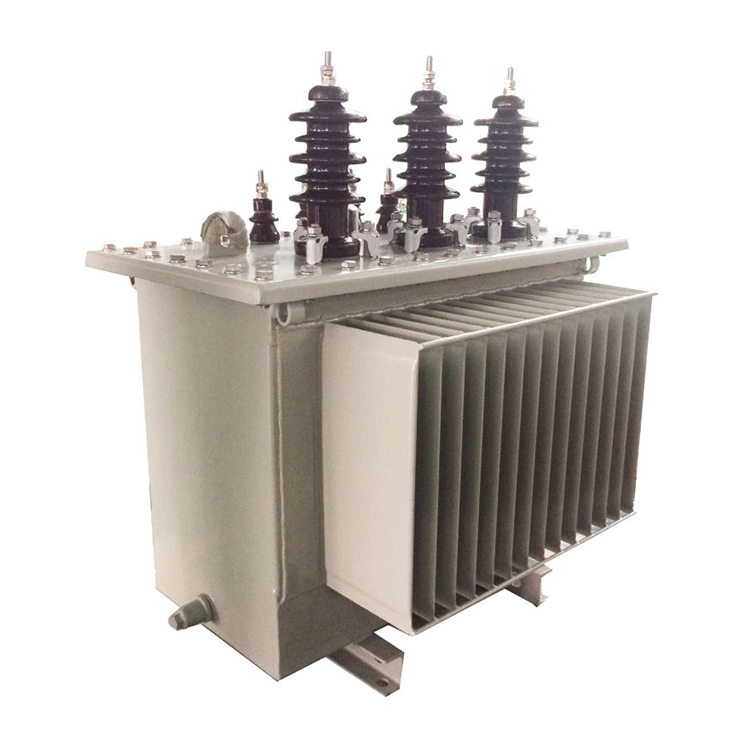

80kva 3 Phase Step Up Power Transformers 415v To 11kv

พารามิเตอร์ทางเทคนิค:

ชื่อสินค้า	หม้อแปลงไฟฟ้าสเต็ปอัพ 80kva 3 เฟส 415v ถึง 11kv
แรงดันไฟฟ้าต่ำ	415 โวลต์
ไฟฟ้าแรงสูง	11 กิโลโวลต์
สหราชอาณาจักร	4%
ความถี่ของระบบ	50 เฮิรตซ์
การสูญเสียวงจรเปิด	0.18 กิโลวัตต์
การสูญเสียโหลด	1.25 กิโลวัตต์
กรีดช่วง	±2×2.5%
วัสดุหลัก	เหล็กแผ่นซิลิกอนรีดเย็นคุณภาพสูง
กลุ่มการเชื่อมต่อ	Dyn11 / Yy0

การทดสอบประเภทใดที่ควรทำในระหว่างการทำงานของหม้อแปลงไฟฟ้าสเต็ปอัพขนาด 80kva 3 เฟสขนาด 415v ถึง 11kv

เพื่อให้แน่ใจว่าหม้อแปลงไฟฟ้าทำงานได้ตามปกติ ควรทำการทดสอบต่อไปนี้บ่อยครั้ง:

(1) การทดสอบอุณหภูมิ สถานะการทำงานของหม้อแปลงไฟฟ้าเป็นปกติหรือไม่และระดับอุณหภูมิมีความสำคัญมากหรือไม่ ตามข้อบังคับ อุณหภูมิน้ำมันชั้นบนไม่ควรเกิน 85°C (อุณหภูมิที่เพิ่มขึ้นไม่ควรเกิน 55°C) โดยทั่วไปหม้อแปลงไฟฟ้าจะติดตั้งอุปกรณ์วัดอุณหภูมิโดยเฉพาะ

(2) การทดสอบโหลด เพื่อปรับปรุงอัตราการใช้ของหม้อแปลงไฟฟ้าแบบสเต็ปอัปขนาด 80kva แบบ 3 เฟสขนาด 415v ถึง 11kv และลดการสูญเสียพลังงาน จำเป็นต้องกำหนดความสามารถในการจ่ายไฟจริงที่หม้อแปลงสามารถรองรับได้ระหว่างการทำงาน โดยปกติงานวัดจะดำเนินการในช่วงที่มีการใช้ไฟฟ้าสูงสุดในแต่ละฤดูกาล และวัดโดยตรงโดยใช้แคลมป์บนแอมมิเตอร์ ค่ากระแสไฟควรเป็น 70 ถึง 80% ของพิกัดกระแสของหม้อแปลง หากเกินช่วงนี้แสดงว่าโอเวอร์โหลดและควรปรับทันที

(3) การทดสอบแรงดันไฟฟ้า ช่วงการเปลี่ยนแปลงแรงดันไฟฟ้าควรอยู่ภายใน ±5% ของแรงดันไฟฟ้าที่กำหนด หากเกินช่วงนี้ ควรใช้เครื่องเปลี่ยนแทปเพื่อปรับแรงดันไฟฟ้าให้อยู่ภายในช่วงที่กำหนด โดยทั่วไป แรงดันไฟฟ้าเทอร์มินัลของขดลวดทุติยภูมิและแรงดันไฟฟ้าเทอร์มินัลของผู้ใช้ปลายทางจะวัดโดยใช้โวลต์มิเตอร์

(4) การทดสอบความต้านทานของฉนวน เพื่อให้หม้อแปลงไฟฟ้าสเต็ปอัพขนาด 80kva 3 เฟสขนาด 415v ถึง 11kv อยู่ในสถานะการทำงานปกติ จะต้องดำเนินการทดสอบความต้านทานของฉนวนเพื่อป้องกันการเสื่อมสภาพของฉนวนและอุบัติเหตุ ในระหว่างการทดสอบ ให้ลองหยุดการทำงานของหม้อแปลงไฟฟ้า และใช้เมกโอห์มมิเตอร์ในการวัดค่าความต้านทานฉนวนของหม้อแปลงไฟฟ้า ความต้านทานที่วัดได้ควรไม่น้อยกว่า 70% ของค่าที่วัดได้ก่อนหน้านี้ เมื่อเลือกเมกะโอห์มมิเตอร์ คอยล์แรงดันต่ำสามารถใช้ระดับแรงดันไฟฟ้า 500v
