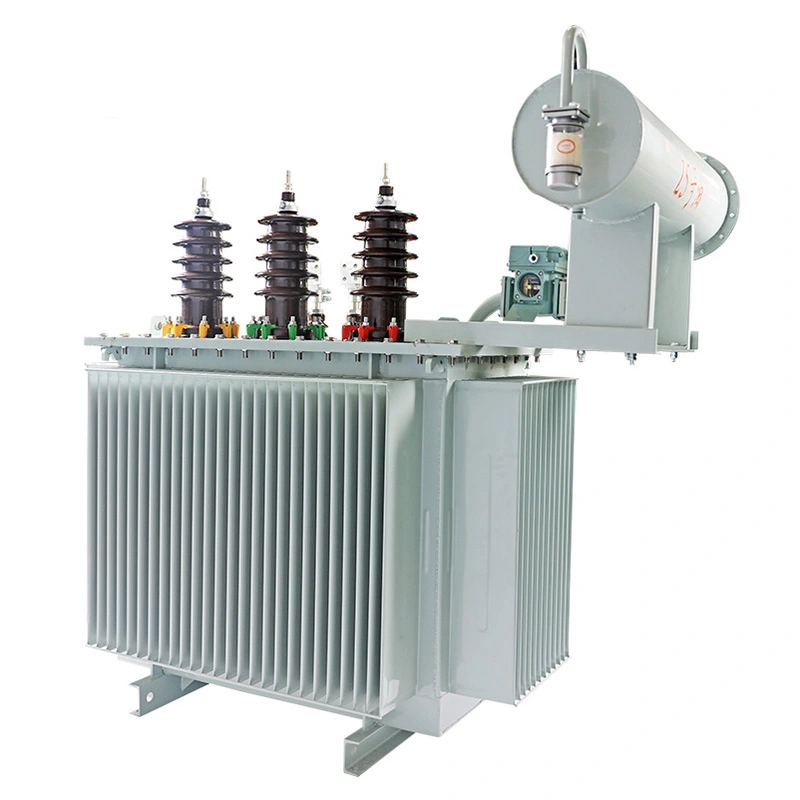

หม้อแปลงไฟฟ้าระบบจำหน่าย 1,000kva 11 ถึง 33kv

ผลิตโดย Wenzhou XiFa Electric Power Equipment Co. หม้อแปลงไฟฟ้าระบบจำหน่ายขนาด 1,000kva ขนาด 11 ถึง 33kv ได้รับการออกแบบมาเป็นพิเศษเพื่อตอบสนองข้อกำหนดของการส่งพลังงานไฟฟ้าแรงสูงในระบบโครงข่ายไฟฟ้า การเพิ่มแรงดันไฟฟ้าสำหรับโรงไฟฟ้าของตนเอง และการส่งพลังงานในพื้นที่อุตสาหกรรมและเหมืองแร่ ด้วยการใช้แกนเหล็กซิลิกอนที่มีค่าการนำแม่เหล็กสูงและขดลวดทองแดงบริสุทธิ์ หม้อแปลงไฟฟ้าระบบจำหน่ายขนาด 1,000kva ขนาด 11 ถึง 33kv จึงมีการสูญเสียต่ำ เอาต์พุตแรงดันไฟฟ้าที่เสถียร ความต้านทานที่แข็งแกร่งต่อความไม่สมดุลของโหลด และการทำงานที่เชื่อถือได้ ยิ่งไปกว่านั้น เรารองรับคำสั่งซื้อจำนวนมาก และเราสามารถส่งมอบผลิตภัณฑ์ให้กับคุณภายในระยะเวลาที่สั้นลง ยินดีต้อนรับลูกค้าในประเทศและต่างประเทศเพื่อเยี่ยมชมโรงงานของเรา!

ส่งคำถาม

รายละเอียดสินค้า

หม้อแปลงไฟฟ้าระบบจำหน่ายขนาด 1,000kva ขนาด 11 ถึง 33kv เป็นอุปกรณ์ไฟฟ้าแรงดันไฟฟ้าปานกลางที่สำคัญ ซึ่งผลิตตามมาตรฐาน IEC 60076 และ GB 1094 โดยจะแปลงพลังงานอินพุต 11kV เป็นเอาต์พุต 33kV ทำให้มีการส่งผ่านพลังงานระหว่างระดับแรงดันไฟฟ้า ซึ่งใช้กันอย่างแพร่หลายในสวนอุตสาหกรรม โรงไฟฟ้า การอัพเกรดกริดในชนบท และองค์กรอุตสาหกรรมขนาดใหญ่

การใช้กลุ่มเวกเตอร์ YNd11 แกนเหล็กซิลิกอน CRGO และขดลวดทองแดงบริสุทธิ์ หม้อแปลงไฟฟ้าระบบจำหน่ายขนาด 1,000kva ขนาด 11 ถึง 33kv มีการใช้พลังงานต่ำ ความจุเกินพิกัดที่แข็งแกร่ง และประสิทธิภาพที่มั่นคง ด้วย ±2×2.5% ที่ไม่มีการควบคุมแรงดันไฟฟ้าโหลด จึงรับประกันเอาต์พุตที่เสถียร และโครงสร้างปิดผนึกสุญญากาศเหมาะกับการติดตั้งในร่มและกลางแจ้ง โดยให้การสนับสนุนพลังงานที่เชื่อถือได้ในสถานการณ์ต่างๆ

หม้อแปลงไฟฟ้าระบบจำหน่ายขนาด 1,000kva ขนาด 11 ถึง 33kv ส่วนใหญ่จะใช้ในสถานการณ์การเพิ่มแรงดันไฟฟ้าของโครงข่ายไฟฟ้าแรงดันปานกลาง

ฟิลด์แอปพลิเคชันเฉพาะประกอบด้วย:

1. สวนอุตสาหกรรม สถานประกอบการอุตสาหกรรมขนาดใหญ่ และเหมืองแร่: แปลงพลังงาน 11 kv ที่สร้างโดยโรงไฟฟ้าของตนเองหรือที่ได้รับจากโครงข่ายไฟฟ้าเป็นพลังงานไฟฟ้าแรงสูง 33 kv สำหรับการส่งพลังงานภายในและการจ่ายไฟไปยังอุปกรณ์ขนาดใหญ่

2.โรงไฟฟ้าและสถานีไฟฟ้าย่อย: ใช้เป็นอุปกรณ์เพิ่มแรงดันไฟฟ้าสำหรับชุดเครื่องกำเนิดไฟฟ้า โดยแปลงพลังงานไฟฟ้าแรงดันต่ำที่สร้างโดยเครื่องกำเนิดไฟฟ้าให้เป็นไฟฟ้าแรงสูง 33 kv และเชื่อมต่อกับโครงข่ายไฟฟ้าแรงดันปานกลาง

3. การอัพเกรดโครงข่ายไฟฟ้าในชนบท: เพิ่มระดับแรงดันไฟฟ้าของโครงข่ายไฟฟ้าในชนบท ลดการสูญเสียการส่งสัญญาณ และมั่นใจในเสถียรภาพของแหล่งจ่ายไฟในชนบท

4. สถานที่ก่อสร้างขนาดใหญ่และโครงการจ่ายไฟชั่วคราว: ให้พลังงานไฟฟ้าแรงสูง 33 กิโลโวลต์ที่เสถียรสำหรับเครื่องจักรก่อสร้างขนาดใหญ่และระบบจ่ายไฟชั่วคราว

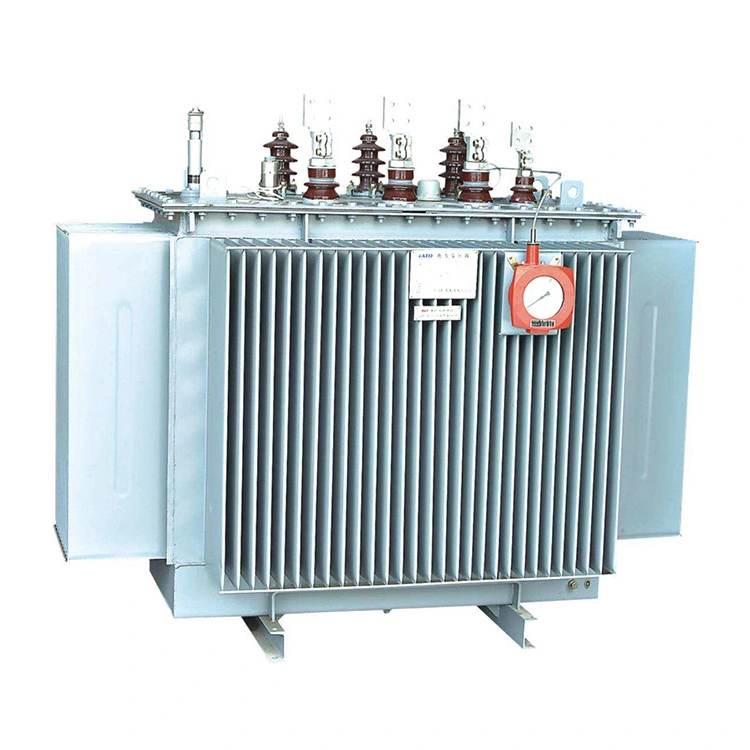

1000kva Distribution Power Transformer 11 To 33kv

พารามิเตอร์ทางเทคนิค:

ชื่อรายการ	หม้อแปลงไฟฟ้าระบบจำหน่าย 1,000kva 11 ถึง 33kv
ความจุสูงสุด	1,000kVA
อัตราส่วนแรงดันไฟฟ้าที่กำหนด	11kV / 33KV
ความถี่ที่ได้รับการจัดอันดับ	50เฮิร์ต
กลุ่มเวกเตอร์	Ynd11
วิธีการทำความเย็น	โอนัน
วิธีการควบคุมแรงดันไฟฟ้า	กทช
แตะช่วง	±2×2.5%
ความต้านทานไฟฟ้าลัดวงจร (สหราชอาณาจักร)	6.5% (75 ℃)
ไม่มีการสูญเสียโหลด (P₀)	S11: ≤1200W; S13: ≤800W
การสูญเสียโหลด (Pₖ, 75℃)	S11: ≤8500W; S13: ≤7200W
ไม่มีกระแสโหลด (I₀)	≤1.0%
อัตราการควบคุมแรงดันไฟฟ้า	≤3.0%

ถาม: มาตรฐานการบำรุงรักษาน้ำมันหม้อแปลงคืออะไร? จำเป็นต้องเติมหรือเปลี่ยนน้ำมันเมื่อใด?

ตอบ: หม้อแปลงไฟฟ้าระบบจำหน่ายขนาด 1,000kva ขนาด 11 ถึง 33kv ใช้โครงสร้างที่ปิดสนิท ภายใต้การทำงานปกติไม่มีน้ำมันรั่ว ไม่จำเป็นต้องเติมน้ำมันบ่อยๆ

แนวทางการบำรุงรักษา: นำตัวอย่างไปทดสอบน้ำมันหม้อแปลงทุกๆ 1 ถึง 2 ปี และทดสอบแรงดันพังทลาย ปริมาณความชื้น และค่ากรด หากระดับน้ำมันต่ำกว่าระดับมาตรฐาน สีน้ำมันจะเข้มและขุ่น ปริมาณความชื้นเกินมาตรฐาน หรือความแข็งแรงของฉนวนลดลง ต้องเติมน้ำมันทันเวลาหรือเปลี่ยนน้ำมันโดยรวม ห้ามมิให้ผสมน้ำมันหม้อแปลงยี่ห้อต่าง ๆ หรือน้ำมันหม้อแปลงของผู้ผลิตรายอื่นโดยเด็ดขาด หลังจากเปลี่ยนน้ำมันแล้ว จำเป็นต้องระบายออกอย่างทั่วถึงเพื่อหลีกเลี่ยงข้อผิดพลาดในการระบายออกในท้องถิ่นที่เกิดจากฟองอากาศในน้ำมัน

ถาม: ค่าความต้านทานไฟฟ้าลัดวงจรมาตรฐานที่ตั้งไว้ของหม้อแปลงไฟฟ้าระบบจำหน่าย 1,000kva ขนาด 11 ถึง 33kv คืออะไร ความสำคัญของการตั้งค่านี้คืออะไร?

ตอบ: ความต้านทานไฟฟ้าลัดวงจรมาตรฐานตั้งไว้ที่ 6.5% ค่านี้เป็นการตั้งค่ามาตรฐานระดับชาติและมาตรฐาน IEC สำหรับหม้อแปลงไฟฟ้าระบบจำหน่าย 1,000kva ระดับ 11 ถึง 33kv ไม่สามารถเปลี่ยนแปลงได้ตามอำเภอใจ

ความสำคัญของการออกแบบหลักอยู่ที่: ประการแรก จะจำกัดกระแสลัดวงจรสูงสุดได้อย่างมีประสิทธิภาพในระหว่างข้อผิดพลาดของการลัดวงจรของกริด ลดผลกระทบของแรงเคลื่อนไฟฟ้าลัดวงจรบนขดลวดและแกนของหม้อแปลง และหลีกเลี่ยงข้อผิดพลาดที่สำคัญ เช่น การเสียรูปของขดลวดและความเสียหายของแกน ประการที่สอง มันตรงกับความสามารถในการลัดวงจรของตารางแรงดันไฟฟ้าปานกลาง ช่วยให้มั่นใจได้ถึงการประสานงานที่แม่นยำของการตั้งค่าสวิตช์เกียร์ต้นน้ำและปลายน้ำและอุปกรณ์ป้องกันรีเลย์ ป้องกันการสะดุดข้อผิดพลาดเกินระดับ และรับประกันความเสถียรของระบบจำหน่ายแรงดันไฟฟ้ากลางทั้งหมด ประการที่สาม ควบคุมอัตราการปรับแรงดันไฟฟ้าของหม้อแปลงไฟฟ้าระบบจำหน่ายขนาด 1,000kva ขนาด 11 ถึง 33kv หลีกเลี่ยงการเบี่ยงเบนแรงดันไฟฟ้ามากเกินไปในระหว่างที่โหลดผันผวน และตรวจสอบให้แน่ใจว่าคุณภาพของแหล่งจ่ายไฟตรงตามมาตรฐาน
