ผู้ขัดขวางขวดสูญญากาศ 11kv 25ka Vcb

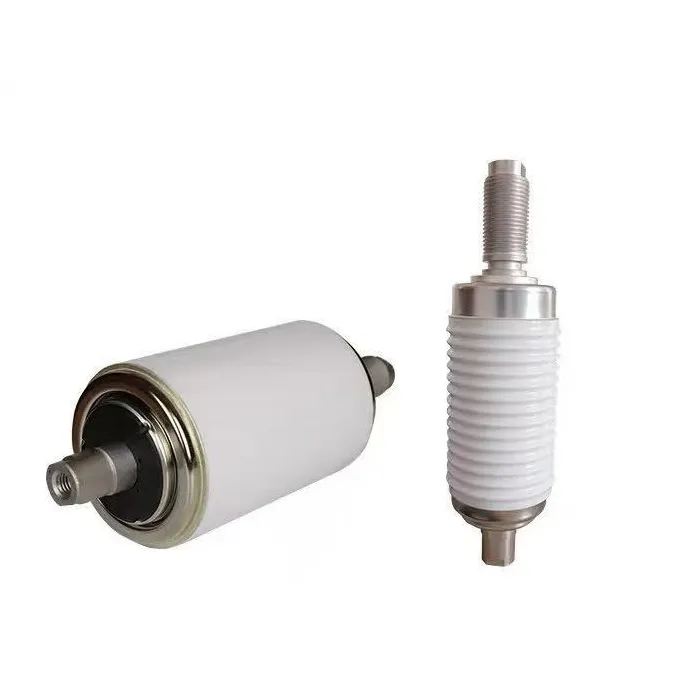

ตัวขัดขวางขวดสูญญากาศ 11kv 25ka vcb เป็นส่วนประกอบหลักของเซอร์กิตเบรกเกอร์สุญญากาศแรงดันปานกลาง (VCB) ซึ่งออกแบบโดย Wenzhou Xifa Electric Power Equipment Co., Ltd. สำหรับระบบจำหน่ายไฟฟ้า 11kV ที่มีพิกัดการลัดวงจรสูงสุดที่ 25kA Wenzhou Xifa Electric Power Equipment Co., Ltd. เป็นผู้ผลิตที่เชี่ยวชาญในการวิจัย การผลิต การขาย และบริการทางเทคนิคของเซอร์กิตเบรกเกอร์สุญญากาศในประเทศจีน ผู้ขัดขวางขวดสุญญากาศ vcb ขนาด 11kv 25ka vcb ใช้สุญญากาศสูงเป็นพิเศษเป็นตัวกลางในการดับเพลิงและเป็นฉนวน ทำให้สามารถเปิด/ทำลายวงจรได้อย่างรวดเร็ว ปลอดภัย และเชื่อถือได้

ส่งคำถาม

รายละเอียดสินค้า

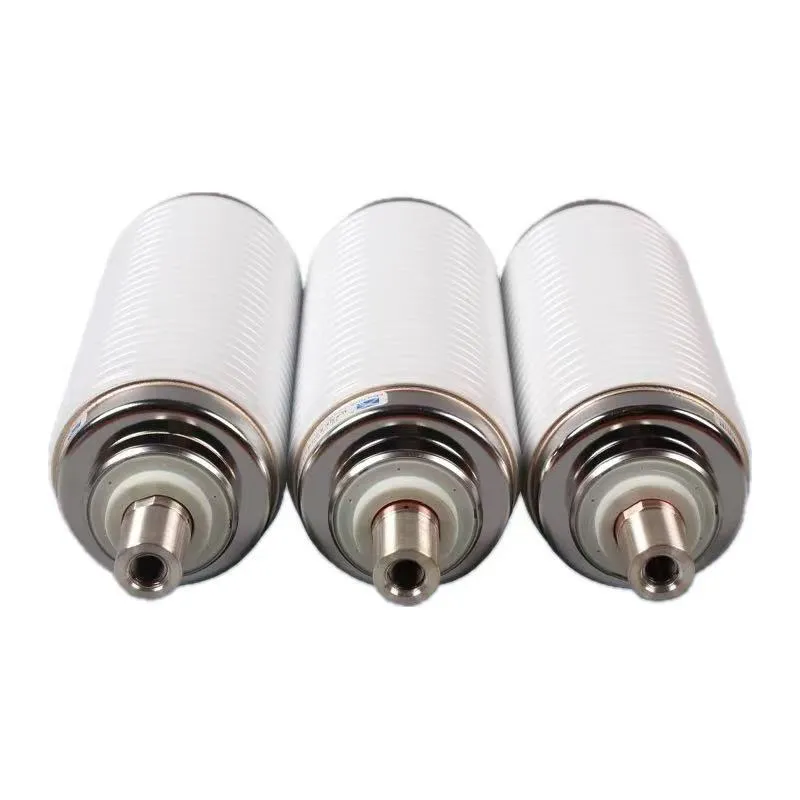

ผู้ขัดขวางขวดสูญญากาศ 11kv 25ka vcb เป็นส่วนประกอบหลักในการดับเพลิงส่วนโค้งของเบรกเกอร์วงจรสุญญากาศแรงดันปานกลาง ซึ่งใช้กันอย่างแพร่หลายในระบบจำหน่ายไฟฟ้า 11kV ใช้เปลือกเซรามิกที่ปิดสนิท พร้อมหน้าสัมผัสโลหะผสม CuCr50 และตัวกลางดับเพลิงชนิดสุญญากาศสูง (≤5×10⁻⁴ Pa) ที่มีโครงสร้างกะทัดรัด น้ำหนักเบา และประสิทธิภาพของฉนวนที่ดีเยี่ยม พิกัดกระแสไฟลัดวงจรอยู่ที่ 25kA ช่วงกระแสไฟพิกัดตั้งแต่ 630A ถึง 2000A และอายุการใช้งานเชิงกลมีมากกว่า 10,000 การทำงาน ตรงตามมาตรฐาน IEC 62271-100 เหมาะสำหรับสวิตช์เกียร์ภายในอาคารในสถานการณ์ทางอุตสาหกรรมและการจ่ายพลังงาน

หลักการทำงานของผู้ขัดขวางขวดสูญญากาศ 11kv 25ka vcb ขึ้นอยู่กับการดับส่วนโค้งของสุญญากาศ: เมื่อปิด หน้าสัมผัสที่เคลื่อนที่จะถูกขับเคลื่อนโดยกลไกการทำงานเพื่อสัมผัสกับหน้าสัมผัสแบบคงที่ สร้างเส้นทางปัจจุบัน เมื่อเปิด หน้าสัมผัสจะแยกออกจากกันเพื่อสร้างส่วนโค้ง ซึ่งเย็นลงอย่างรวดเร็วและดับลงเนื่องจากความหนาแน่นของอนุภาคต่ำในสุญญากาศ พร้อมการกู้คืนความเป็นฉนวนทันที ในระหว่างการทำงาน ระบบป้องกันจะดูดซับพลังงานอาร์คเพื่อป้องกันการสะสมไอของโลหะ ในขณะที่ตัวสูบลมทำจากสเตนเลสสตีลช่วยรับประกันการกันอากาศเข้าระหว่างการเคลื่อนที่สัมผัส ทำให้มั่นใจได้ถึงการทำงานของระบบไฟฟ้าที่เสถียรและเชื่อถือได้

พารามิเตอร์ทางเทคนิค	ข้อมูลจำเพาะ
แรงดันไฟฟ้า(Un)	11kV
พิกัดกระแสไฟลัดวงจร (I₅n)	25KA(4วินาที)
จัดอันดับปัจจุบัน (ใน)	630A/1250A/1600A/ 2000A
พิกัดกระแสไฟฟ้าลัดวงจร (Imak)	63KA(พีค)
แรงดันสุญญากาศภายใน	≤5×10-4 ป่า
ติดต่อวัสดุ	โลหะผสม CuCr (CuCr50)
ชีวิตเครื่องกล	≥10,000 การดำเนินงาน
ระดับฉนวน	AC 48kV/1 นาที แรงกระตุ้นสายฟ้า 85KV
ติดต่อ แก๊ป	9±1 มม

ข้อดี:

ความสามารถในการทำลายล้างสูง: ตัดกระแสไฟฟ้าลัดวงจร 25kA ได้อย่างน่าเชื่อถือ ตรงตามมาตรฐาน IEC 62271-100

รวดเร็วและเสถียร: ส่วนโค้งดับลงในหน่วยมิลลิวินาที ไม่มีการจุดระเบิดซ้ำ ความเร็วในการกู้คืนอิเล็กทริกไม่มีที่เปรียบ

อายุการใช้งานยาวนานและการบำรุงรักษาต่ำ: หน้าสัมผัส CuCr มีการสึกหรอต่ำ อายุการใช้งานทางกล ≥10,000 การดำเนินงาน เกือบจะไม่ต้องบำรุงรักษา

ปลอดภัยและเป็นมิตรกับสิ่งแวดล้อม: ไม่มีน้ำมัน/ก๊าซ; ไม่มีความเสี่ยงจากการระเบิด/ไฟไหม้ ส่วนโค้งไม่ได้สัมผัส เสียงต่ำและมลพิษเป็นศูนย์

กะทัดรัดและเชื่อถือได้: ขนาดเล็ก น้ำหนักเบา สามารถปรับเปลี่ยนให้เข้ากับสวิตช์เกียร์ภายในอาคารได้สูง ประสิทธิภาพที่มั่นคงภายใต้สภาวะที่ไม่เอื้ออำนวย

คำถามที่พบบ่อย

ถาม: จะติดตั้งและบำรุงรักษาเครื่องขัดขวางขวดสูญญากาศ 11kv 25ka vcb ได้อย่างไร

ตอบ: ประการแรก ติดตั้งในแนวตั้งใน VCB และตรวจสอบให้แน่ใจว่ามีศูนย์กลางร่วมกับกลไกการทำงาน

ประการที่สอง หลีกเลี่ยงการกระแทกทางกล และรักษาความสะอาด/แห้งระหว่างการติดตั้ง

สุดท้ายนี้ไม่จำเป็นต้องบำรุงรักษาภายใน เปลี่ยนเมื่อการสึกหรอของหน้าสัมผัสเกินขีดจำกัด (≤3 มม.)

ตรวจสอบฉนวนและความแน่นอย่างสม่ำเสมอ ปฏิบัติตามรอบการทดสอบของผู้ผลิต

ถาม: เข้ากันได้กับระบบไฟฟ้า 12kV หรือไม่

ตอบ: ใช่ มันเข้ากันได้อย่างสมบูรณ์ แรงดันไฟฟ้าที่กำหนดคือ 11kV ซึ่งได้รับการออกแบบเพื่อให้ตรงกับระบบจำหน่ายไฟฟ้า 12kV ซึ่งตอบสนองความต้องการการใช้งานจริงในสถานการณ์แรงดันไฟฟ้าปานกลางส่วนใหญ่

ถาม: ใช้วัสดุสัมผัสชนิดใด และมีข้อดีอย่างไร

ตอบ: ใช้หน้าสัมผัสโลหะผสม CuCr50 ซึ่งมีข้อดีคือมีการสึกหรอต่ำ ต้านทานส่วนโค้งที่แข็งแกร่ง และอายุการใช้งานยาวนาน ทำให้มั่นใจได้ถึงประสิทธิภาพการแตกหักที่มั่นคงแม้อยู่ภายใต้กระแสลัดวงจร 25kA
