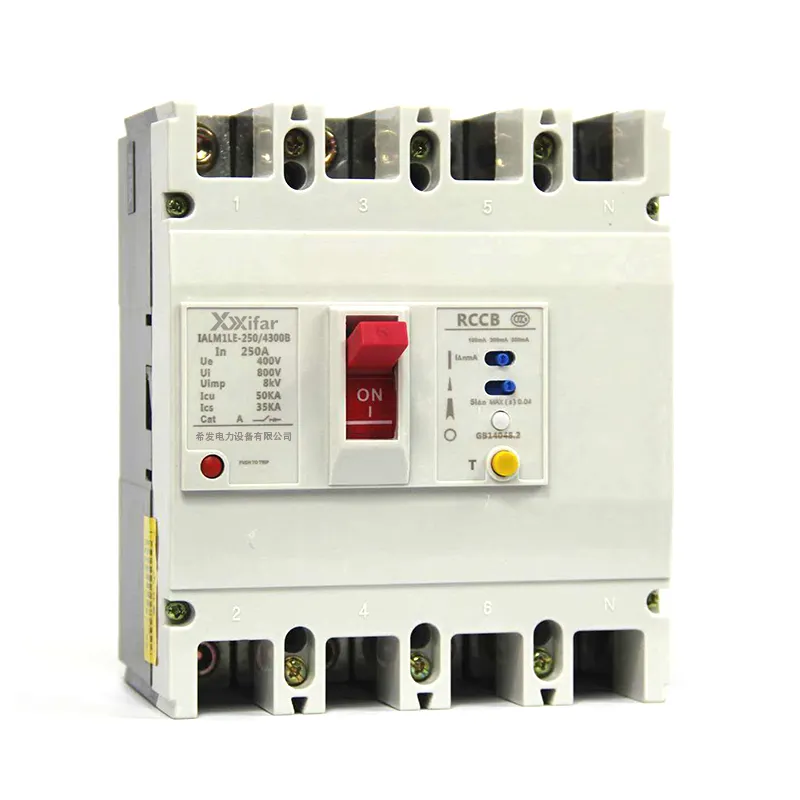

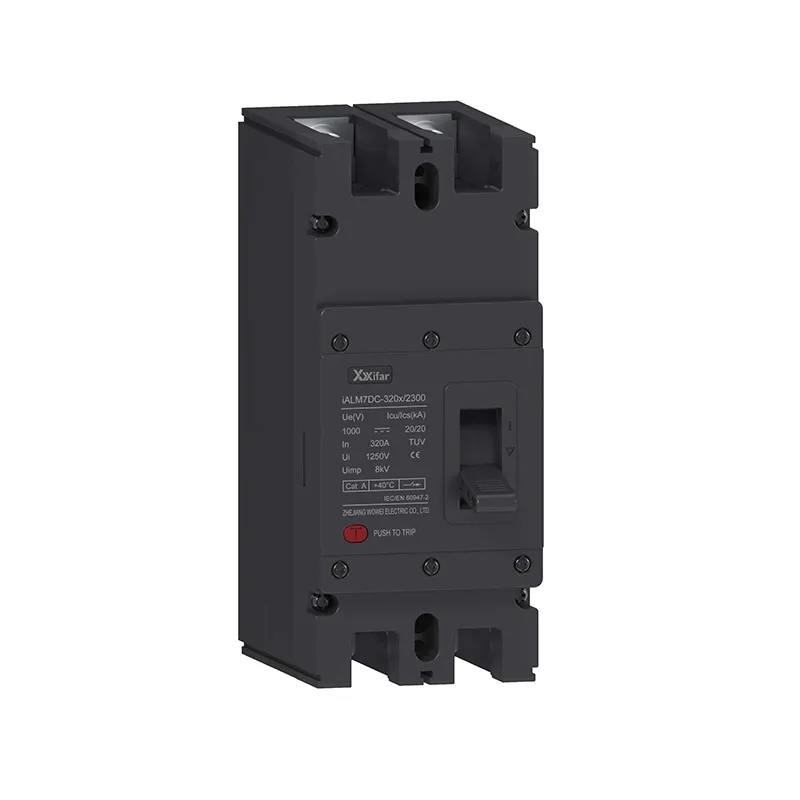

2p 100a Tpn Mccb พร้อมการป้องกัน Rcd

2p 100a tpn mccb ที่มีการป้องกัน rcd ปกติจะเล่นเซอร์กิตเบรกเกอร์ขาเข้าในกล่องจ่ายไฟซึ่งอยู่ใกล้กับอุปกรณ์ไฟฟ้า Wenzhou Xifa Electric Power Equipment Co., Ltd มีความสามารถในการผลิตที่ครบกำหนดในการผลิต 2p, TP และ TPN 100a mccb พร้อมหน่วยป้องกัน rcd Wenzhou Xifa Equipment สามารถผลิตและจำหน่ายกล่องขนาด 2p 100a tpn mccb มากกว่า 1,000 กล่องพร้อมการป้องกัน rcd ภายในหนึ่งสัปดาห์ บริษัทมีใบรับรองระบบ ISO และใบรับรอง CE สำหรับ 2p 100a tpn mccb ที่มีการป้องกัน rcd ซึ่งผลิตภัณฑ์ดังกล่าวนำไปใช้กับแผงเซลล์แสงอาทิตย์ การจัดเก็บพลังงาน การผลิตเชิงอุตสาหกรรม และการจ่ายพลังงานในอาคาร

ส่งคำถาม

รายละเอียดสินค้า

2p 100a tpn mccb พร้อมการป้องกัน rcd เป็นเซอร์กิตเบรกเกอร์แบบขึ้นรูปขนาด 100A 2 ขั้วหรือสี่ขั้วพร้อมอุปกรณ์กระแสไฟตกค้าง สามารถตรวจจับความไม่สมดุลของกระแสไฟฟ้าในการทำงานเพื่อตัดแหล่งจ่ายไฟภายในมิลลิวินาทีเมื่อพื้นผิวของอุปกรณ์ไฟฟ้าถูกไฟฟ้า

2p 100a mccb ที่มีการป้องกัน rcd ถูกนำมาใช้กันอย่างแพร่หลายกับไฟฟ้าเฟสเดียว เช่น วงจรที่อยู่อาศัยและเชิงพาณิชย์ วงจรไฟส่องสว่าง และไฟฟ้าความจุขนาดเล็ก นอกจากนี้ 2p ยังหมายถึงขั้วหนึ่งสำหรับสายไฟที่มีไฟฟ้าและอีกขั้วหนึ่งสำหรับสายนิวทรัล

TPN mccb พร้อมการป้องกัน rcd ให้บริการบนระบบสายไฟสามเฟสสี่สาย แน่นอนว่ามันถูกออกแบบมาสำหรับระบบอุตสาหกรรม ด้านเอาท์พุตของอินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์ และการบรรทุกหนักอื่นๆ เมื่อเปรียบเทียบกับ 3P mccb แล้ว TPN mccb ที่มีการป้องกัน rcd สามารถปิดสายกลางด้วยสายสด 3 เฟสเพื่อให้สภาพแวดล้อมการทำงานที่ปลอดภัยยิ่งขึ้น

2p 100a Tpn Mccb With Rcd Protection

2p 100a tpn mccb พร้อมพารามิเตอร์การป้องกัน rcd:

จัดอันดับปัจจุบัน (A)	100 ก
พิกัดแรงดันใช้งาน Ue (V)	400V (สามเฟส), 230V (เฟสเดียว)
พิกัดแรงดันไฟฟ้าฉนวน Ui (V)	1,000V
ความสามารถในการตัดกระแสไฟลัดวงจรของบริการ Icu	35kA/50kA
กระแสไฟรั่ว IΔn	30mA (การป้องกันส่วนบุคคล) 100mA (ทนไฟ) 300mA (การป้องกันระบบ)
เวลาดำเนินการ	≤300ms/≤30ms
ภายใต้แรงดันไฟฟ้า แรงดันไฟฟ้าใช้งาน (V)	165 ± 5% สำหรับหนึ่งเฟส
แรงดันไฟเกิน แรงดันใช้งาน (V)	275 ± 5% สำหรับหนึ่งเฟส
แรงดันใช้งานเฟสล้มเหลว (V)	ค่าเริ่มต้น 120 ± 5%

2p 100a Tpn Mccb With Rcd Protection

โหมดผลิตภัณฑ์	เสา	มิติ
โหมดผลิตภัณฑ์	เสา	L	L1	L2	W	ส1	ส2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
เอ็ม1-400	3	257	174	225	150	30	48	153	98
เอ็ม1-400	4	257	174	225	198	30	48	153	98
เอ็ม1-630	3	270	185	237	180	44	58	160	104
เอ็ม1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

2p 100a tpn mccb พร้อมการป้องกัน rcd

คำถามที่ 1: “100A MCCB พร้อมการป้องกัน RCD” หมายความว่าอย่างไร

หมายถึงเบรกเกอร์เคสแบบขึ้นรูปที่มีพิกัดกระแสไฟ 100A ซึ่งรวมการป้องกันกระแสไฟเกินและการลัดวงจรแบบมาตรฐานเข้ากับอุปกรณ์กระแสไฟตกค้าง กล่าวง่ายๆ ก็คือ ป้องกันการลัดวงจร การโอเวอร์โหลด และข้อผิดพลาดของไฟรั่ว

คำถามที่ 2: 2P และ TPN ใน MCCB ที่มีการป้องกัน RCD แตกต่างกันอย่างไร

MCCB 2P ได้รับการออกแบบมาสำหรับระบบเฟสเดียว โดยจะสลับเฟสและนิวทรัล

TPN ใช้ในระบบสายไฟสามเฟสสี่สาย ซึ่งสามารถแยกทั้งสามเฟสและความเป็นกลางได้ ทางเลือกขึ้นอยู่กับประเภทของระบบจำหน่ายไฟฟ้า

คำถามที่ 3: การป้องกัน RCD ใน 100A MCCB มีประโยชน์อย่างไร

ฟังก์ชัน RCD ตรวจจับกระแสไฟฟ้ารั่วลงดินและตัดการเชื่อมต่อวงจรภายในมิลลิวินาที ช่วยเพิ่มความปลอดภัยจากไฟฟ้าช็อต และลดความเสี่ยงของการเกิดเพลิงไหม้ทางไฟฟ้าที่เกิดจากฉนวนไฟฟ้าขัดข้องหรือไฟฟ้าขัดข้อง
