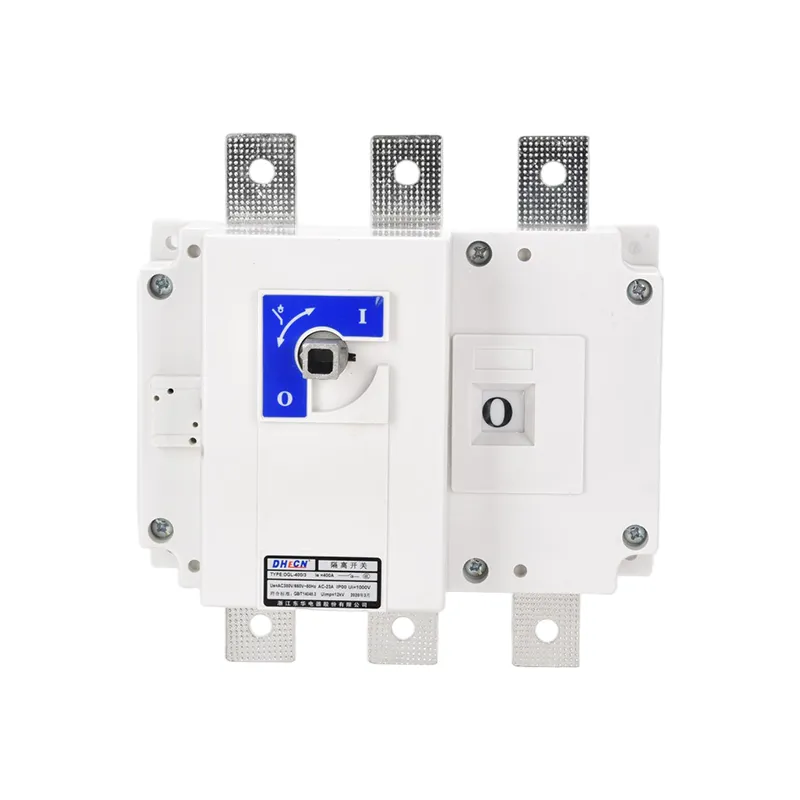

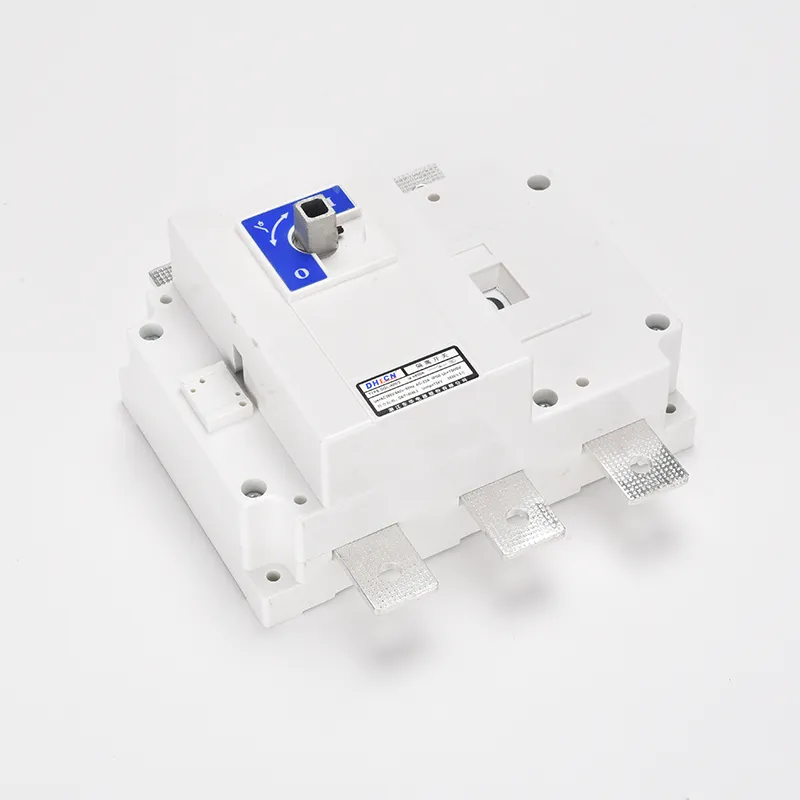

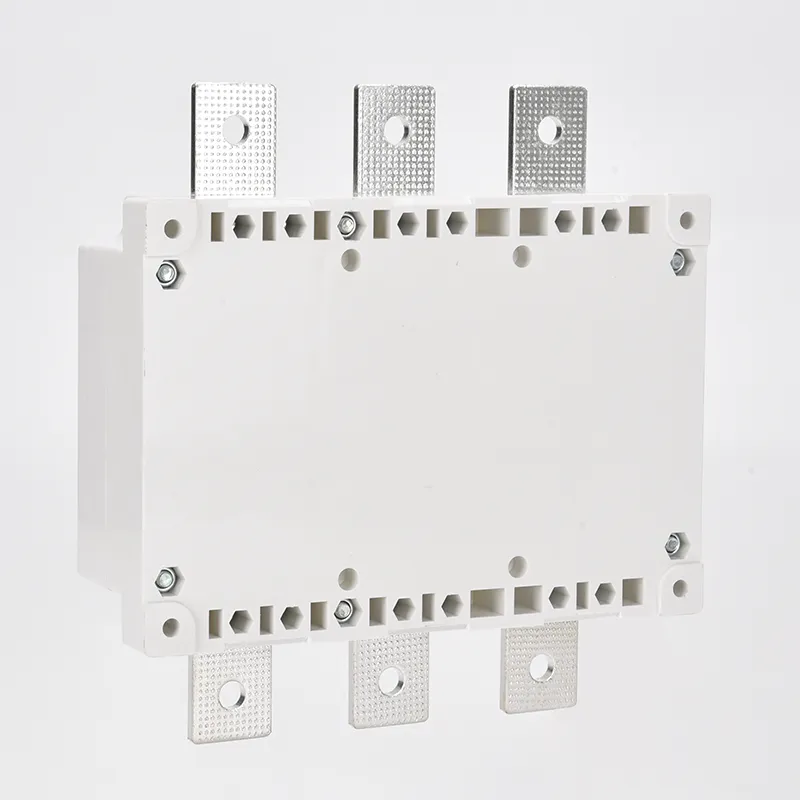

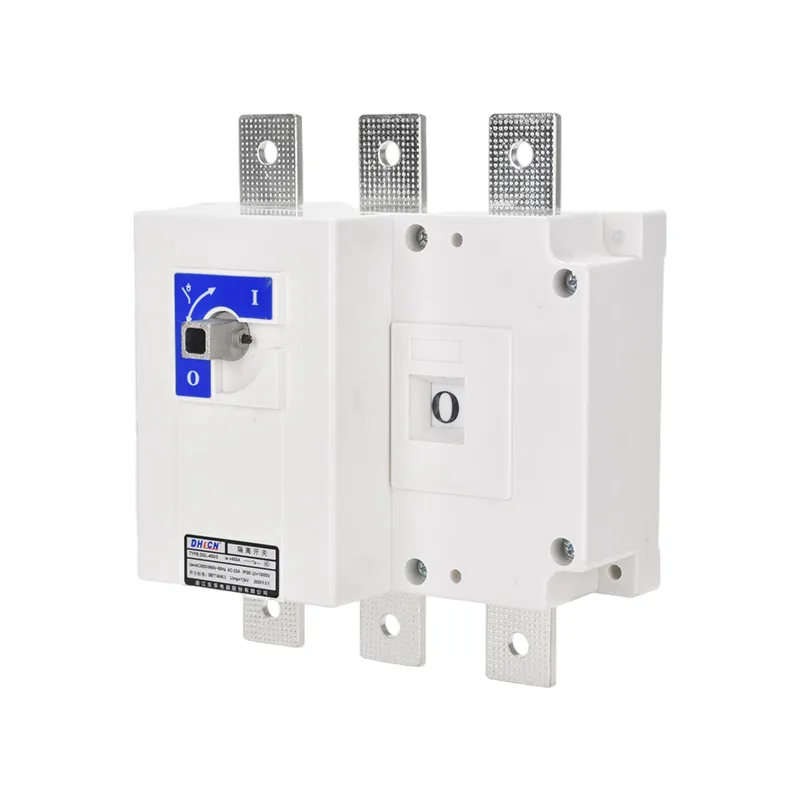

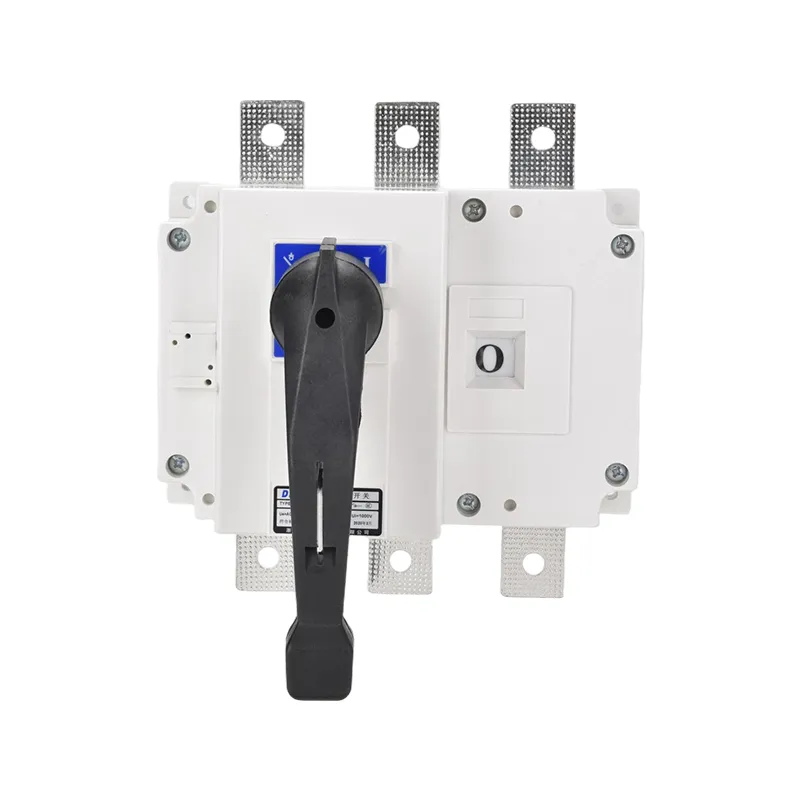

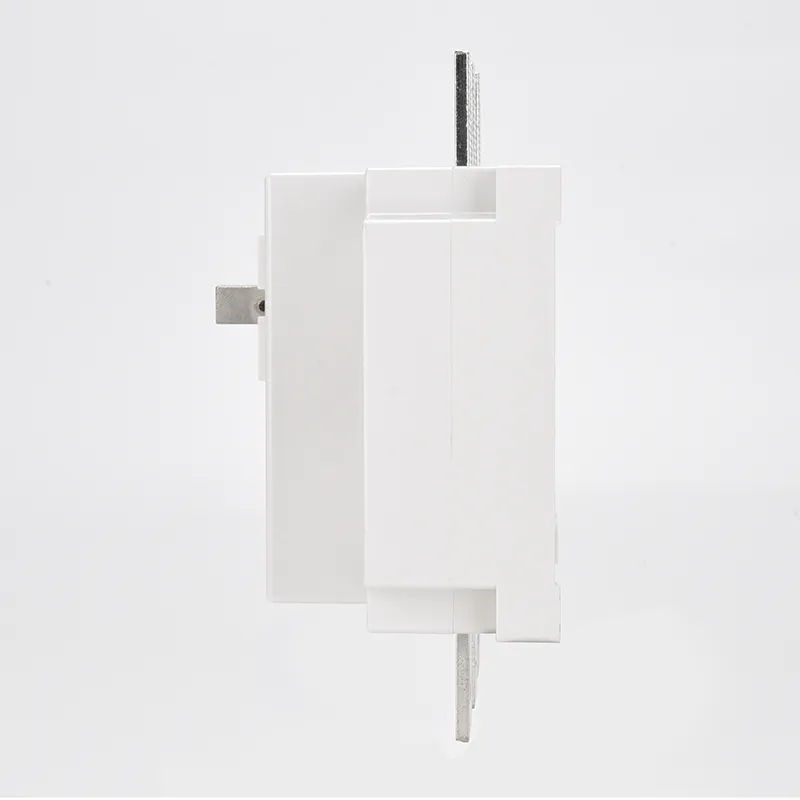

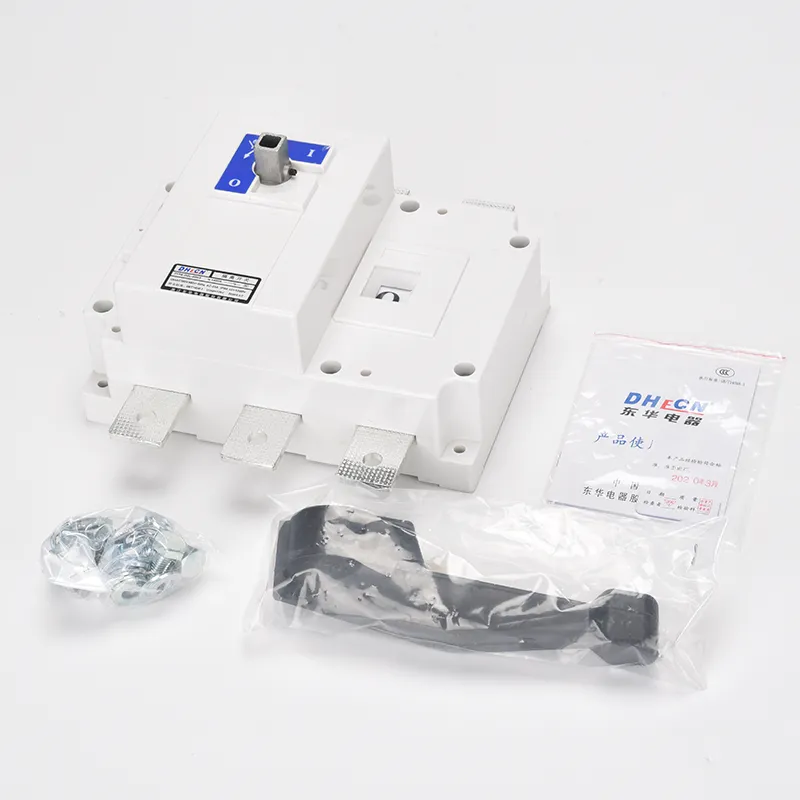

สวิตช์แยกไอโซเลเตอร์ 3 เฟส 100 แอมป์ 100a

สวิตช์แยกกระแสไฟ 3 เฟสขนาด 100 แอมป์ 100a เป็นอุปกรณ์สวิตชิ่งที่ออกแบบมาสำหรับระบบไฟฟ้ากระแสสลับสามเฟส ส่วนใหญ่จะใช้สำหรับการแยกวงจรและสำหรับการสร้างหรือทำลายวงจรภายใต้สภาวะที่ไม่มีโหลด

ฟังก์ชั่นหลัก

1. การแยกวงจร: เชื่อมต่อหรือตัดการเชื่อมต่อวงจรอย่างปลอดภัยภายใต้สภาวะที่ไม่มีโหลดเพื่อให้แน่ใจว่ามีการบำรุงรักษาอย่างปลอดภัย

2.การปรับการทำงาน: ทำงานร่วมกับเซอร์กิตเบรกเกอร์เพื่อเปลี่ยนสถานะการทำงานของอุปกรณ์

3. ไม่มีการดำเนินการโหลด: ช่วยให้สามารถสลับสายที่ไม่ได้โหลดหรือหม้อแปลงที่ไม่ได้โหลดเข้าและออกจากบริการ

4.จุดพักที่มองเห็นได้: ให้จุดตัดการเชื่อมต่อที่ชัดเจน เพื่อให้การตรวจสอบและการบำรุงรักษาตรงไปตรงมา

คุณสมบัติทางเทคนิค

1. โครงสร้างที่ปรับให้เหมาะสม: สวิตช์แยก 3 เฟส 100 แอมป์ 100a ใช้กลไกการทำงานเดียว หน้าสัมผัสแบบเคลื่อนที่แบบโค้งและหน้าสัมผัสแบบคงที่ทำงานพร้อมกัน เพื่อให้แน่ใจว่าสามารถสลับทั้งสามเฟสพร้อมกันได้ ซึ่งช่วยลดการเบี่ยงเบนการเคลื่อนที่ของหน้าสัมผัสและปรับปรุงความน่าเชื่อถือ

2.ความง่ายในการติดตั้งและบำรุงรักษา: การออกแบบที่กะทัดรัดของสวิตช์แยกกระแสไฟ 3 เฟส 100 แอมป์ 100a ช่วยให้ติดตั้งได้สะดวกและรักษาค่าบำรุงรักษาต่ำ

พารามิเตอร์ผลิตภัณฑ์:

ลธ (A)	125A	160A	200A	250A	315A	400A	500A	630A	1,000A	1250A	1600A	2000A	2500A	3150A	4000A
อุ้ย(วี)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
ความเป็นฉนวน (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
อูอิม (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
การทำงานปัจจุบัน (A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
กำลังมอเตอร์ (กิโลวัตต์)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
แอลซีดับเบิลยู (KA Rms,0.1S/1.0S)	20/10	20/10	30/55	30/55	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
การสร้างและทำลายกำลังการผลิต
จอแอลซีดี(A RMs) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A RMs) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(มูลค่าสูงสุด KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
อายุการใช้งานเครื่องกล (ครั้ง)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
อายุการใช้งานไฟฟ้า (ครั้ง)
Ue=660V พิกัดกระแสไฟปัจจุบัน
คอส∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
คอส∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
คอส∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
น้ำหนัก (กก.)
3 เสา	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 เสา	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
แรงบิดปฏิบัติการ(นิวตันเมตร)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

พิมพ์	ขนาดเฟรมและขนาดการติดตั้ง
GL-125~630A	A	B	C	D	D1	E	φL	J	เจ1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

พิมพ์	ขนาด
GL-125~630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

พิมพ์	ขนาดเฟรมและขนาดการติดตั้ง
GL-1000~4000A	A	B	J	เจ1	N	R	S	T	Y
1,000-1250A/3	378	312	355	355	186	60	56	8	48
1,000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

คำถามที่พบบ่อยเกี่ยวกับผลิตภัณฑ์:

ถาม: สวิตช์แยกกระแสไฟ 3 เฟส 100 แอมป์ 100a สามารถทำงานภายใต้โหลดได้หรือไม่
ตอบ: ไม่ สวิตช์แยกกระแสไฟ 3 เฟส 100 แอมป์ 100a ออกแบบมาเพื่อใช้งานภายใต้สภาวะที่ไม่มีโหลด ไม่ควรใช้เพื่อสร้างหรือทำลายวงจรที่มีกระแสไฟฟ้าทำงานปกติ สำหรับการสลับโหลด ควรใช้เบรกเกอร์หรือสวิตช์ตัดโหลด
ถาม: วัสดุใดบ้างที่ใช้กันทั่วไปในสวิตช์แยกกระแสไฟ 3 เฟส 100 แอมป์ 100a
ตอบ: โดยทั่วไปสวิตช์แยกกระแสไฟ 3 เฟสขนาด 100 แอมป์คุณภาพสูงจะมีตัวหน่วงการติดไฟหรือตัวเรือนเทอร์โมพลาสติก/โลหะเสริมแรง หน้าสัมผัสทองแดงชุบทองแดงหรือเงินเพื่อความต้านทานและความทนทานต่ำ และกลไกการทำงานของเหล็กหรือโลหะผสมที่ทนทาน สิ่งเหล่านี้ทำให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนานและการทำงานที่เชื่อถือได้
ถาม: สวิตช์แยกกระแสไฟ 3 เฟสขนาด 100 แอมป์ 100a แตกต่างจากเซอร์กิตเบรกเกอร์แบบ 3 เฟสขนาด 100 แอมป์อย่างไร
ตอบ: เซอร์กิตเบรกเกอร์แบบ 3 เฟสขนาด 100 แอมป์สามารถขัดขวางโหลดและกระแสไฟฟอลต์ได้ ในขณะที่สวิตช์แยกกระแสไฟแบบ 3 เฟสขนาด 100 แอมป์จะให้การตัดการเชื่อมต่อโดยไม่มีสภาวะโหลดเท่านั้น บทบาทของไฟ 100 แอมป์ 3 เฟสคือการรับประกันการแยกที่มองเห็นได้และเชื่อถือได้เพื่อความปลอดภัย ในขณะที่ฟังก์ชันการป้องกันยังคงอยู่กับฟิวส์หรือเบรกเกอร์
