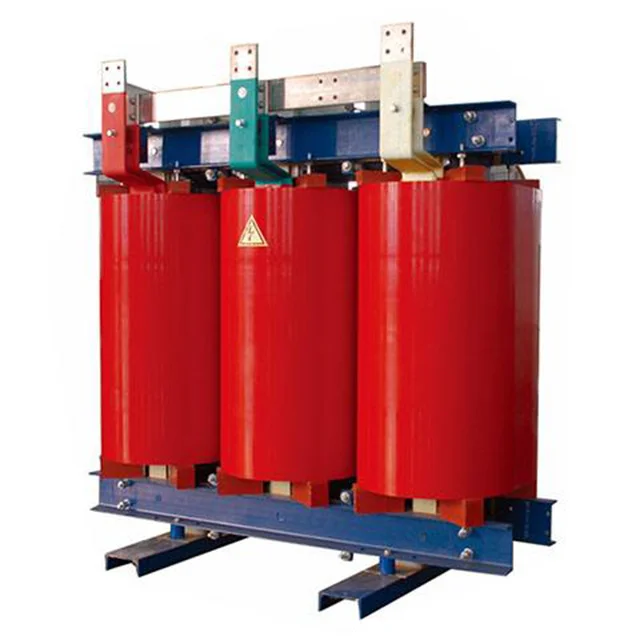

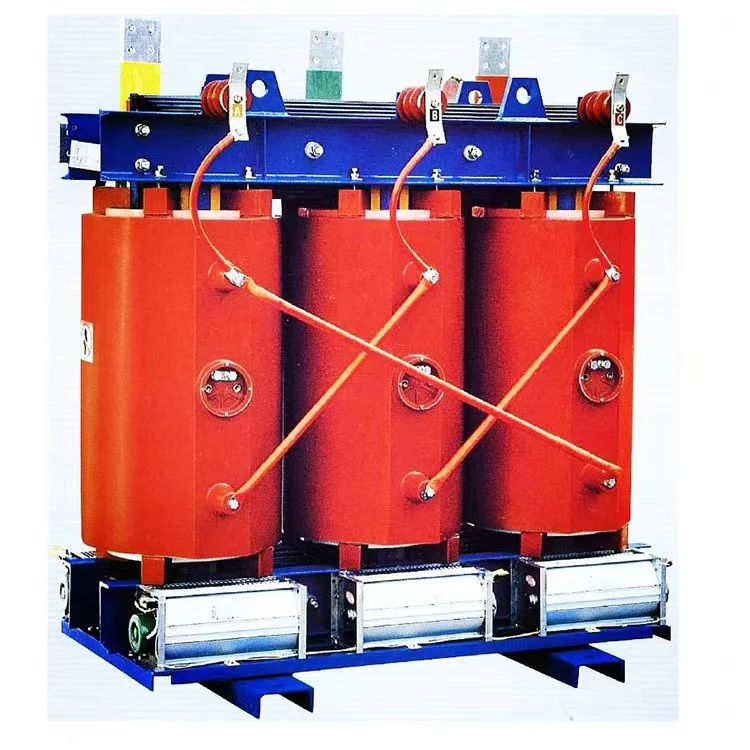

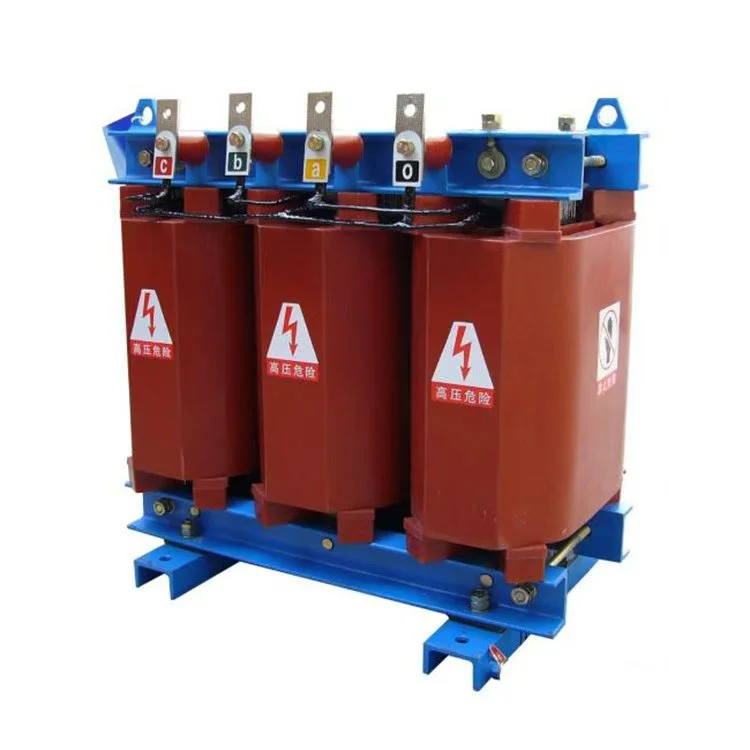

ทองแดง 160 KVA 6.6kV 440V หม้อแปลงสเต็ปดาวน์ชนิดแห้ง

วิธีการเดินสายไฟของหม้อแปลงสเต็ปดาวน์ชนิดแห้ง 160 kVA 6.6kV 440V

ลัดวงจรขั้วต่ออินพุตและเอาต์พุตของหม้อแปลง จากนั้นใช้เมกะโอห์มมิเตอร์เพื่อทดสอบความต้านทานของฉนวนระหว่างขั้วต่อที่ลัดวงจรกับสายกราวด์ เมื่อใช้เมกะโอห์มมิเตอร์ 1000V ค่าความต้านทานควรมากกว่า 2 MΩ

ภาพตัดขวางของสายไฟอินพุตและเอาต์พุตควรเป็นไปตามข้อกำหนดพิกัดปัจจุบัน ขอแนะนำให้กำหนดค่าความหนาแน่นกระแสที่ 2–2.5 A ต่อ mm²

เชื่อมต่อสายไฟอินพุตและเอาต์พุตสามเฟส ตามสีบัสบาร์บนแผงขั้วต่อหม้อแปลง: สีเหลืองไปยังเฟส A, สีเขียวไปยังเฟส B และสีแดงไปยังเฟส C สายที่เป็นกลางควรเชื่อมต่อกับขั้วต่อที่เป็นกลางของหม้อแปลงแบบสเต็ปดาวน์ชนิดทองแดง 160 kVA 6.6kV 440V ควรต่อสายดินเข้ากับโครงหม้อแปลง ตรวจสอบสายไฟอินพุตและเอาต์พุตเพื่อให้แน่ใจว่าถูกต้อง

ขั้นแรกให้จ่ายไฟให้กับหม้อแปลงสเต็ปดาวน์ชนิดแห้งขนาด 160 kVA 6.6kV 440V ที่เป็นทองแดง ภายใต้สภาวะที่ไม่มีโหลด สังเกตและวัดว่าแรงดันไฟฟ้าขาเข้าและขาออกตรงตามข้อกำหนดหรือไม่ ในเวลาเดียวกัน ให้ตรวจสอบสภาวะที่ผิดปกติภายในตัวเครื่อง เช่น เสียงที่ผิดปกติ เกิดประกายไฟ กลิ่นแปลกๆ เป็นต้น หากพบความผิดปกติใดๆ ให้ถอดแหล่งจ่ายไฟอินพุตทันที

หลังจากที่การทดสอบไม่มีโหลดเสร็จสิ้นและทุกอย่างเป็นปกติ ก็สามารถเชื่อมต่อโหลดได้

พารามิเตอร์ผลิตภัณฑ์:

ทองแดง 160 kVA 6.6kV 440V หม้อแปลงไฟฟ้าแบบสเต็ปดาวน์แบบแห้งคำถามที่พบบ่อย

ถาม: หม้อแปลงไฟฟ้ารุ่นนี้สามารถรองรับการทำงาน 60 Hz ได้หรือไม่

ก. ใช่. สามารถออกแบบสำหรับความถี่คู่ 50/60 Hz กรุณาแจ้งเราเมื่อสั่งซื้อ

ถาม: ขดลวดทองแดงหรืออลูมิเนียมดีกว่าสำหรับ 160 kVA หรือไม่

ตอบ: ทองแดงมีการสูญเสียน้อยกว่าและมีขนาดเล็กกว่า แต่มีต้นทุนสูงกว่า อลูมิเนียมมีความประหยัด เราขอแนะนำทองแดงสำหรับรอบโหลดสูงอย่างต่อเนื่อง

ถาม: ระดับความสูงสูงสุดสำหรับการออกแบบมาตรฐานคือเท่าใด

A: 1,000 เมตร เหนือระดับน้ำทะเล สำหรับระดับความสูงที่สูงกว่า (เช่น 2,000 ม.) การปรับลดพิกัดจะมีผล ติดต่อวิศวกรของเรา

ถาม: ระยะเวลารอคอยสินค้านานแค่ไหน?

ตอบ: หน่วยมาตรฐานที่ไม่ได้กำหนดเอง: 15–20 วันทำการ ด้วยการแตะ/ตู้แบบกำหนดเอง: 25–30 วัน

ผลิตอุปกรณ์

สินค้ากึ่งสำเร็จรูป

ตู้ป้องกัน IP21

แกนหม้อแปลง

ขดลวดหม้อแปลง

ศูนย์ทดสอบ

การประชุมเชิงปฏิบัติการที่คดเคี้ยว
