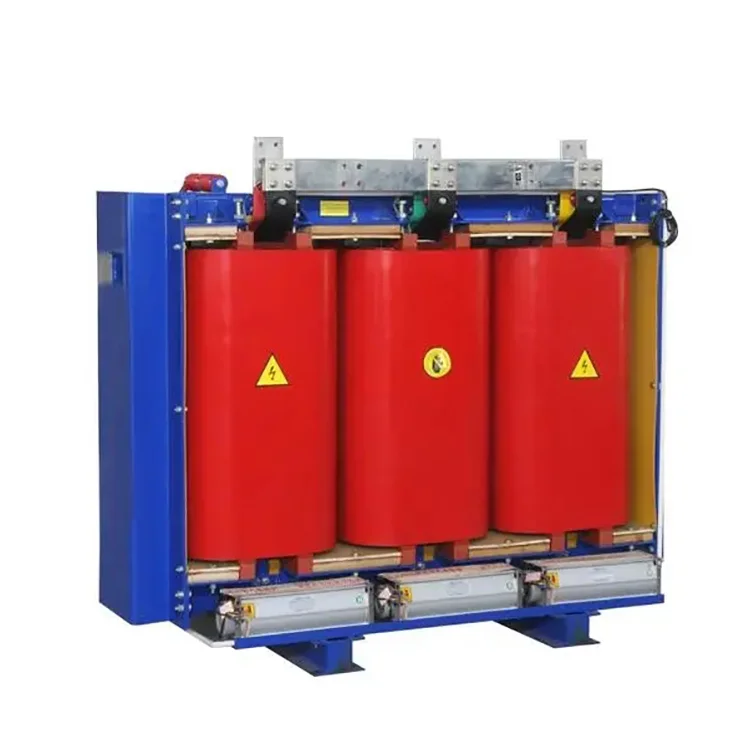

SCB9 1600 KVA 10kV หม้อแปลงไฟฟ้าชนิดแห้ง

ในเครือข่ายจำหน่ายไฟฟ้าสมัยใหม่ การเลือกหม้อแปลงที่เหมาะสมถือเป็นสิ่งสำคัญต่อความปลอดภัย ประสิทธิภาพ และความน่าเชื่อถือในระยะยาว สำหรับอาคารพาณิชย์ โรงงานอุตสาหกรรม และอาคารสูง หม้อแปลงไฟฟ้าชนิดแห้ง SCB9 1600 kVA 10kV ได้กลายเป็นมาตรฐานอุตสาหกรรมแล้ว ที่ Wenzhou Xifa Electrical Equipment Co., Ltd. เราเชี่ยวชาญในการผลิตหม้อแปลงไฟฟ้าชนิดแห้งประสิทธิภาพสูงที่ตอบสนองความต้องการที่เข้มงวดของโครงข่ายไฟฟ้าในปัจจุบัน หม้อแปลงนี้ออกแบบมาสำหรับการติดตั้งภายในอาคารซึ่งความปลอดภัยจากอัคคีภัยและความสะอาดของสิ่งแวดล้อมเป็นสิ่งสำคัญที่สุด หม้อแปลงไฟฟ้าชนิดแห้ง SCB9 1600 kVA 10kV แตกต่างจากหม้อแปลงแช่น้ำมันตรงที่ไม่มีน้ำมันหล่อเย็น จึงช่วยลดความเสี่ยงที่จะเกิดการรั่วไหล ไฟไหม้ หรือการระเบิด

ส่งคำถาม

รายละเอียดสินค้า

หลักการทำงานของหม้อแปลงไฟฟ้าชนิดแห้ง SCB9 1600 kVA 10kV เป็นไปตามกฎการเหนี่ยวนำแม่เหล็กไฟฟ้า เมื่อกระแสสลับไหลผ่านขดลวดปฐมภูมิของหม้อแปลงไฟฟ้า จะทำให้เกิดการเปลี่ยนแปลงสนามแม่เหล็กในแกนเหล็ก ตามกฎการเหนี่ยวนำแม่เหล็กไฟฟ้าของฟาราเดย์ สนามแม่เหล็กที่เปลี่ยนแปลงไปนี้จะเหนี่ยวนำให้เกิดแรงเคลื่อนไฟฟ้า (EMF) ในขดลวดทุติยภูมิ ดังนั้นจึงทำให้เกิดการแปลงแรงดันไฟฟ้า โดยเฉพาะ:

กระแสขดลวดปฐมภูมิจะสร้างสนามแม่เหล็ก: เมื่อกระแสไหลผ่านขดลวดปฐมภูมิ จะทำให้เกิดสนามแม่เหล็กสลับ ซึ่งสร้างฟลักซ์แม่เหล็กภายในแกนเหล็ก

ฟลักซ์แม่เหล็กเหนี่ยวนำแรงดันไฟฟ้าในขดลวดทุติยภูมิ: ฟลักซ์แม่เหล็กนี้ถูกถ่ายโอนไปยังขดลวดทุติยภูมิผ่านแกนเหล็ก ทำให้เกิดแรงเคลื่อนไฟฟ้าในขดลวดทุติยภูมิ ซึ่งในทางกลับกันจะทำให้เกิดแรงดันเอาต์พุต

การแปลงแรงดันไฟฟ้า: ด้วยการปรับอัตราส่วนการหมุนระหว่างขดลวดปฐมภูมิและขดลวดทุติยภูมิ ทำให้สามารถแปลงแรงดันไฟฟ้าที่แตกต่างกันได้ ในหม้อแปลงไฟฟ้าชนิดแห้ง SCB9 1600 kVA 10kV อัตราส่วนการหมุนได้รับการแก้ไข ผู้ออกแบบจะกำหนดอัตราส่วนการหมุนที่เหมาะสมตามความจุและแรงดันไฟฟ้าหลัก

หลักการกระจายความร้อน: เนื่องจากหม้อแปลงไฟฟ้าชนิดแห้ง SCB9 1600 kVA 10kV ไม่ใช้น้ำมันเป็นตัวกลางในการทำความเย็น จึงอาศัยการไหลเวียนของอากาศเพื่อกระจายความร้อนจากขดลวดและแกนเหล็ก ด้วยเหตุนี้ หม้อแปลงไฟฟ้าชนิดแห้ง SCB9 1600 kVA 10kV จึงได้รับการออกแบบโดยทั่วไปให้มีช่องระบายอากาศและครีบระบายความร้อน ช่วยให้ระบายความร้อนผ่านการพาอากาศตามธรรมชาติ

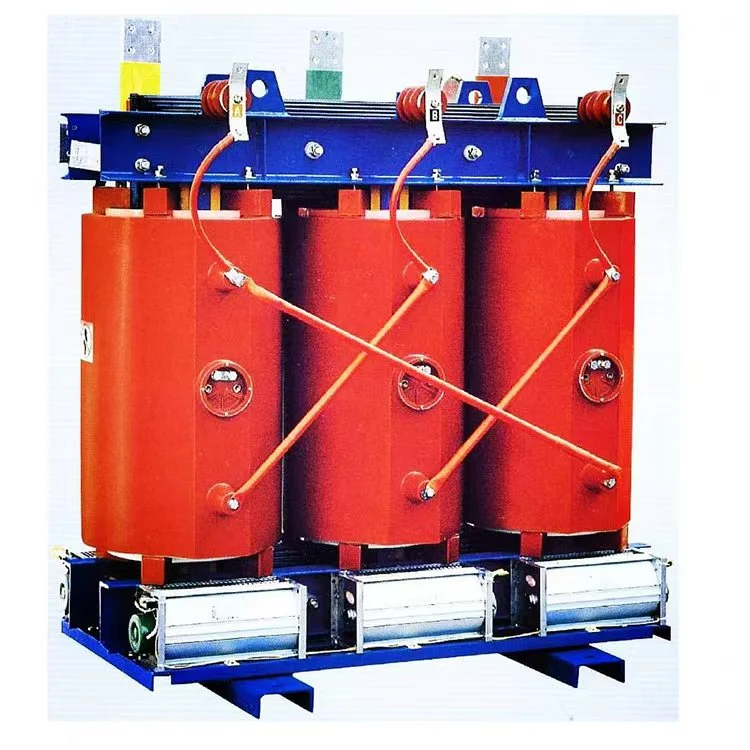

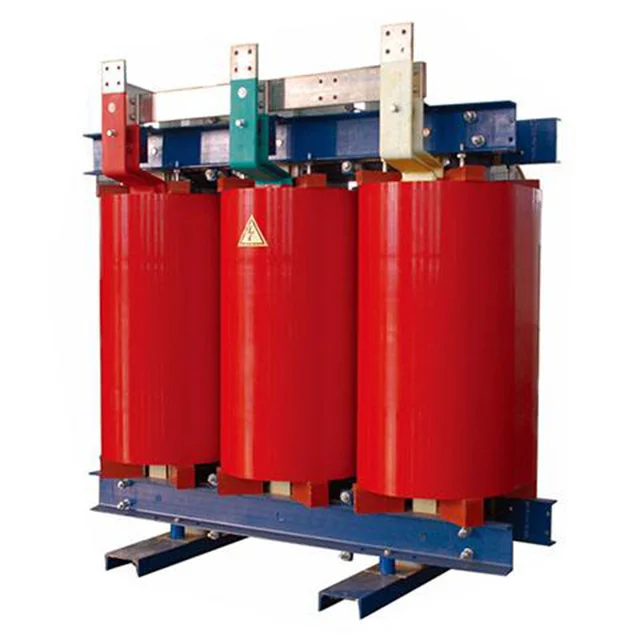

Scb9 1600 Kva 10kv Dry Type Power Transformer

พารามิเตอร์ผลิตภัณฑ์:

ชื่อ	SCB9 1600 kVA 10kV หม้อแปลงไฟฟ้าชนิดแห้ง
ความจุสูงสุด	1,600kva
แรงดันไฟฟ้าหลัก	10KV
แรงดันไฟฟ้าทุติยภูมิ	0.4/0.415 กิโลโวลต์
วัสดุฉนวน	หล่อเรซิน
กลุ่มเวกเตอร์	Dyn11 หยิน0
การสูญเสียขณะไม่มีโหลด (P0)	1200±15%
การสูญเสียน้ำหนัก (Pk) @ 120°C	6200±15%
แรงดันอิมพีแดนซ์ (สหราชอาณาจักร)	4%
ชั้นฉนวน	คลาส F หรือ H
วิธีการทำความเย็น	โอนาฟ โอนาฟ
การปลดปล่อยบางส่วน	น้อยกว่า 10 ชิ้น
สิ่งที่แนบมา	มี (IP20 เหล็กรีดเย็นหรือสแตนเลส)/ไม่มี

บริการหลังการขายของผลิตภัณฑ์

จากประสบการณ์ 20 ปีของประสบการณ์การผลิตหม้อแปลงที่ Wenzhou Xifa Electrical Equipment Co., Ltd. เราไม่มีกรณีหลังการขายที่เกิดจากปัญหาด้านคุณภาพแม้แต่กรณีเดียว ตราบใดที่หม้อแปลงทำงานภายใต้สภาวะโหลดปกติ อายุการใช้งานของมันคือ 25 ถึง 30 ปี

ภายใต้เงื่อนไขที่ไม่มีการโอเวอร์โหลดในระยะยาว หม้อแปลงไฟฟ้าชนิดแห้ง SCB9 1600 kVA 10kV ของเรามีระยะเวลาการรับประกัน 2 ปี หากเกิดสถานการณ์ผิดปกติกับหม้อแปลง วิศวกรของเราก็พร้อมให้ความช่วยเหลือทุกวันตลอด 24 ชั่วโมงเพื่อให้บริการคำแนะนำออนไลน์
