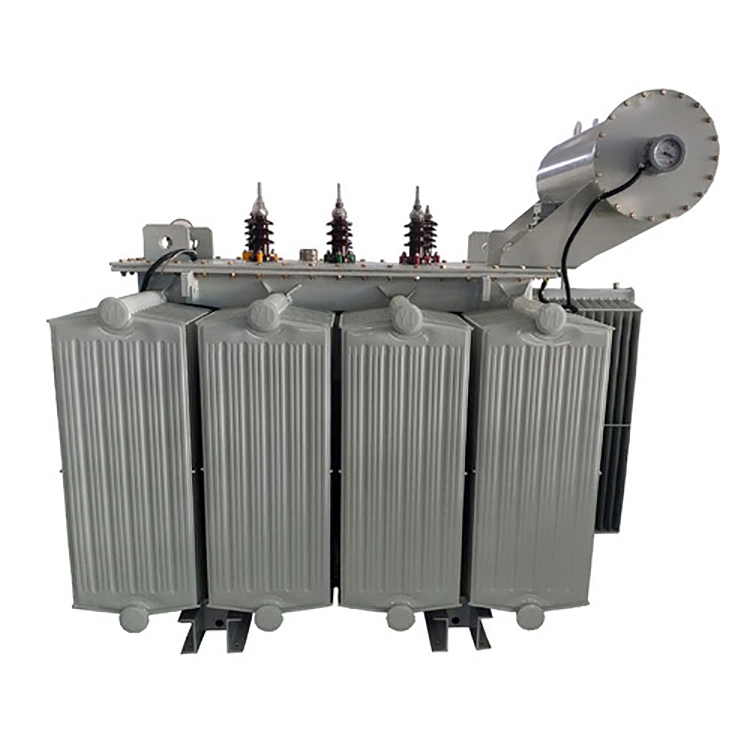

33kv 2.5 Mva น้ำมันแช่หม้อแปลงแกนโลหะผสมอสัณฐาน

เพื่อตอบสนองความต้องการของผู้ใช้ไฟฟ้าคุณภาพสูงและการสูญเสียต่ำ Wenzhou XiFa Electric Power Equipment Co., Ltd ได้ผลิตและผลิตหม้อแปลงแกนโลหะผสมอสัณฐานแบบแช่น้ำมันขนาด 33kv 2.5 mva มันทำจากวัสดุโลหะผสมอสัณฐานสีเขียวและประหยัดพลังงาน เมื่อทำงานภายใต้สภาวะโหลดเบาหรือไม่มีโหลดเป็นเวลานาน จะช่วยประหยัดค่าไฟฟ้าต่อปีได้มาก โดยปกติแล้ว ต้นทุนการซื้อเริ่มแรกที่สูงขึ้นสามารถกู้คืนได้ด้วยการประหยัดไฟฟ้าภายใน 3 ถึง 5 ปี

ส่งคำถาม

รายละเอียดสินค้า

แกนของหม้อแปลงแกนโลหะผสมอสัณฐานที่แช่น้ำมันขนาด 33kv 2.5 mva ทำโดยการพันแบบวงปิดของแถบโลหะผสมอสัณฐานที่ใช้เหล็ก โครงสร้างแบบรวมที่ไม่มีช่องว่างอากาศแบบลามิเนตช่วยลดฮิสเทรีซิสและการสูญเสียกระแสไหลวนได้อย่างมาก เมื่อเทียบกับแกนเหล็กซิลิกอนแบบดั้งเดิม ไม่มีการสูญเสียโหลดลดลงอย่างมาก เสาหลักและแอกเชื่อมติดกันด้วยกาวแก้วอีพอกซี ทำให้ความแข็งแกร่งโดยรวมแข็งแกร่งขึ้น และช่วยลดการสั่นสะเทือนและเสียงรบกวนในการทำงานได้อย่างมีประสิทธิภาพ

ขดลวดของหม้อแปลงแกนโลหะผสมอสัณฐานที่แช่น้ำมัน 33kv 2.5 mva ใช้ตัวนำทองแดงที่มีความบริสุทธิ์สูงและรวมกับกระบวนการเคลือบฉนวนหลายชั้นที่เหมาะสำหรับสภาวะไฟฟ้าแรงสูง เมื่อใช้ร่วมกับเกลียวที่ได้รับการปรับปรุงและโครงสร้างการพันขดลวดแบบต่อเนื่องอย่างต่อเนื่อง จะช่วยกระจายสนามไฟฟ้าของขดลวดอย่างสม่ำเสมอ ซึ่งช่วยเพิ่มความทนทานต่อฉนวนและความต้านทานต่อการเสียรูป ด้านไฟฟ้าแรงสูงของหม้อแปลงแกนโลหะผสมอสัณฐานแช่น้ำมันขนาด 33kv 2.5 mva มาพร้อมกับเกียร์ควบคุมแรงดันไฟฟ้าแบบกระตุ้นไม่มี ±2×2.5% ซึ่งสามารถปรับให้เข้ากับข้อกำหนดการควบคุมของความผันผวนของแรงดันไฟฟ้ากริดได้อย่างแม่นยำ

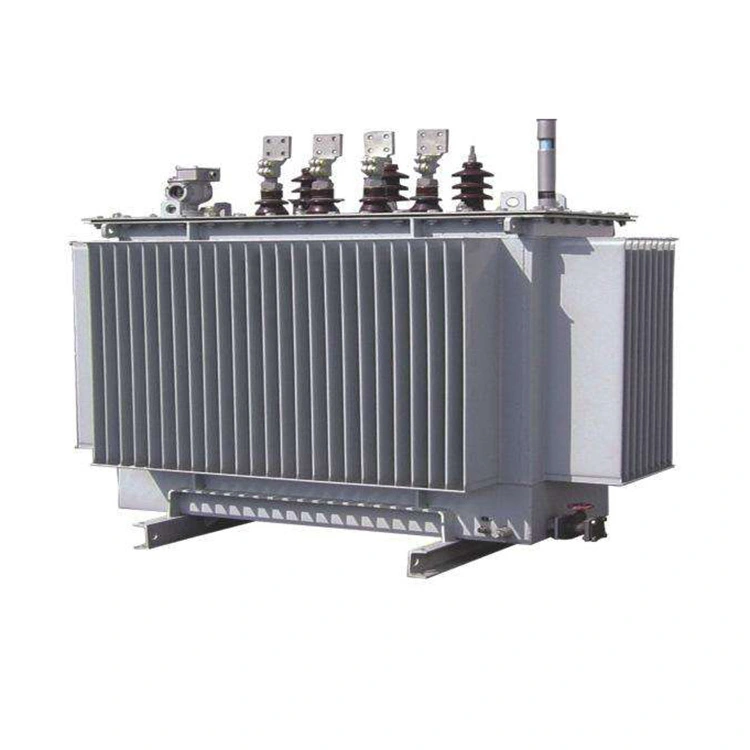

ตัวกล่องเกิดจากการเชื่อมแผ่นเหล็กลูกฟูกเข้าด้วยกัน ด้วยการใช้โครงสร้างการแลกเปลี่ยนความร้อนแบบปรับได้ของเปลือกลูกฟูก ทำให้สามารถระบายความร้อนด้วยการไหลเวียนตามธรรมชาติของน้ำมันฉนวนได้อย่างมีประสิทธิภาพ โดยไม่จำเป็นต้องใช้อุปกรณ์กระจายความร้อนภายนอก เหมาะสำหรับการทำงานต่อเนื่องในระยะยาว หม้อแปลงแกนโลหะผสมอสัณฐานแบบแช่น้ำมันขนาด 33kv 2.5 mva เต็มไปด้วยน้ำมันฉนวนแร่ที่เป็นมิตรต่อสิ่งแวดล้อมตามมาตรฐาน IEC 296 ซึ่งผสมผสานการนำความร้อนและประสิทธิภาพฉนวนที่ดีเยี่ยม แยกส่วนประกอบที่มีกระแสไฟฟ้าภายในได้อย่างมีประสิทธิภาพ และหลีกเลี่ยงความเสี่ยงในการพังทลายของฉนวน

33kv 2 5 Mva Oil Immersed Amorphous Alloy Core Transformer

พารามิเตอร์ทางเทคนิค:

ชื่อสินค้า	33kv 2.5 mva น้ำมันแช่หม้อแปลงแกนโลหะผสมอสัณฐาน
จัดอันดับความถี่	50 Hz / 60 Hz (ปรับแต่งได้)
ไฟฟ้าแรงสูง (HV)	33 กิโลโวลต์
ช่วงการแตะ HV	±2×2.5% หรือ ±5%
แรงดันไฟฟ้าต่ำ (LV)	0.4 กิโลโวลต์ (400 โวลต์); กำหนดเอง: 415V, 433V, 480V
กลุ่มการเชื่อมต่อ	Dyn11 (มาตรฐาน); Yyn0 เป็นทางเลือก
ประเภทการทำความเย็น	โอนัน
ชั้นฉนวน	คลาสเอ
ระดับฉนวน	แรงสูง: LI170AC70 / เลเวล: LI10AC3
ป0	≤ 1,080 วัตต์
พีเค@75℃	≤ 16800 วัตต์
ความต้านทานไฟฟ้าลัดวงจร	6.5 % ; ทางเลือก: 6% / 7% / 8%
ไม่มีกระแสโหลด	≤ 0.45 %

คุณสมบัติที่สำคัญ:

1. ประหยัดพลังงานเป็นพิเศษ: การใช้แกนโลหะผสมอสัณฐาน ทำให้ไม่มีการสูญเสียโหลดลดลงประมาณ 70% ถึง 80% เมื่อเทียบกับหม้อแปลงแผ่นเหล็กซิลิคอนชนิด S9/S11 แบบดั้งเดิม หม้อแปลงแกนโลหะผสมอสัณฐานแช่น้ำมันขนาด 33kv 2.5 mva เหมาะอย่างยิ่งสำหรับการทำงานระยะยาวในระบบโครงข่ายไฟฟ้าในชนบทและอุตสาหกรรมที่โหลดไม่ได้เต็มประสิทธิภาพเสมอไป

2. ปิดสนิทไม่ต้องบำรุงรักษา: ถังน้ำมันใช้โครงสร้างที่ปิดสนิทเพื่อป้องกันไม่ให้น้ำมันสัมผัสกับอากาศ หลีกเลี่ยงน้ำมันที่เป็นฉนวนไม่ให้ชื้นและเสื่อมสภาพ หม้อแปลงแกนโลหะผสมอสัณฐานแบบแช่น้ำมันขนาด 33kv 2.5 mva สามารถมีอายุการใช้งานที่ไม่ต้องบำรุงรักษา 50 ปี และเหมาะสำหรับสภาพแวดล้อมกลางแจ้งที่รุนแรง

3.ความน่าเชื่อถือสูง: ขดลวดแรงดันต่ำพันด้วยฟอยล์ทองแดง ในขณะที่ขดลวดแรงดันสูงพันด้วยลวดทองแดง ด้วยความต้านทานการลัดวงจรที่แข็งแกร่งและความต้านทานต่อฟ้าผ่า โครงสร้างมีขนาดกะทัดรัด
