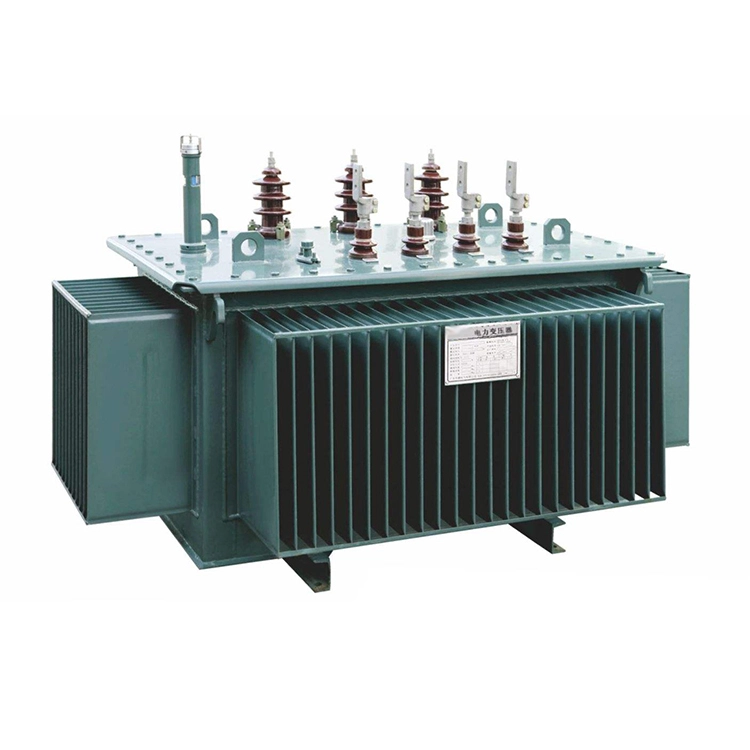

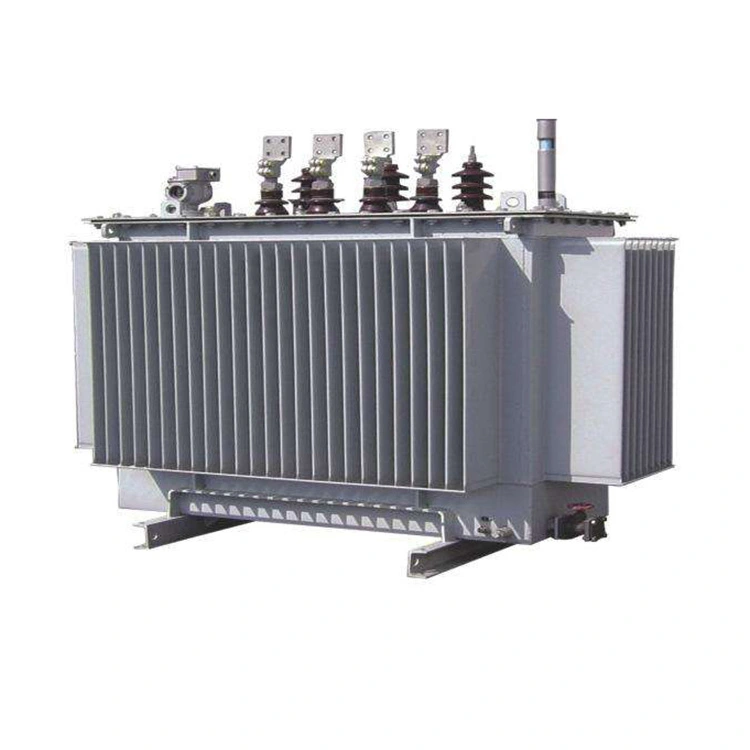

หม้อแปลงแช่น้ำมันโลหะผสมอสัณฐานขนาด 800kva

หม้อแปลงแช่น้ำมันโลหะผสมอสัณฐานขนาด 800kva ทำจากวัสดุประหยัดพลังงานชนิดใหม่ วัสดุแกนหลักทำจากโลหะผสมอสัณฐาน ซึ่งมีความสามารถในการซึมผ่านของแม่เหล็กสูงและการสูญเสียฮิสเทรีซีสต่ำมาก ซึ่งสามารถเพิ่มประสิทธิภาพการใช้พลังงานแบบไม่โหลดได้อย่างมาก และเป็นไปตามมาตรฐาน GB/T 20052 หรือ IEC 60076‌ และวิธีการทำความเย็น‌คือการแช่น้ำมัน

โครงสร้างที่ปิดผนึกของหม้อแปลงแช่น้ำมันโลหะผสมอสัณฐานขนาด 800kva เอื้อต่อการป้องกันความชื้นและทนต่อการกัดกร่อน เหมาะสำหรับสถานีย่อยกลางแจ้งหรือในร่มที่มีระดับความสูง ≤1,000ม. และอุณหภูมิสิ่งแวดล้อมที่เพิ่มขึ้น ≤55K

ข้อได้เปรียบที่ยิ่งใหญ่ที่สุดของหม้อแปลงแช่น้ำมันโลหะผสมอสัณฐานขนาด 800kva นี้อยู่ที่ต่ำมากโดยไม่มีการสูญเสียโหลด หม้อแปลงนี้มีกำลังประมาณ 300–450W (เทียบกับแผ่นเหล็กซิลิกอนซึ่งมีประมาณ 1,000–1500W) ซึ่งต่ำกว่าหม้อแปลงแผ่นเหล็กซิลิกอนแบบดั้งเดิมถึง 60 ถึง 75% ในขณะเดียวกันก็มีเสียงรบกวนต่ำ (≤55 ถึง 60 dB) ความสามารถในการรับน้ำหนักเกินที่แข็งแกร่ง อายุการใช้งานยาวนาน และโดยทั่วไปสามารถใช้งานได้นาน 25 ถึง 30 ปี อย่างไรก็ตามต้นทุนจะสูงกว่า (แพงกว่าหม้อแปลงที่มีข้อกำหนดเดียวกันกับแผ่นเหล็กซิลิคอนประมาณ 20% ถึง 40%)

ดังนั้นหม้อแปลงแช่น้ำมันอัลลอยด์อสัณฐานขนาด 800kva จึงเหมาะสำหรับสถานการณ์ทางอุตสาหกรรม เชิงพาณิชย์ หรือการกระจายพลังงานที่ต้องการประสิทธิภาพพลังงานสูง

พารามิเตอร์ทางเทคนิค:

ถาม:เหตุใดการสูญเสียโหลดของหม้อแปลงแช่น้ำมันโลหะผสมอสัณฐานขนาด 800kva จึงต่ำกว่าหม้อแปลงที่มีความจุเท่ากันซึ่งทำจากเหล็กแผ่นซิลิกอน

ตอบ:ประการแรก ความหนาของแถบโลหะผสมอสัณฐานอยู่ที่ 20 ถึง 30 µm เท่านั้น ซึ่งเป็นประมาณหนึ่งในสิบของความหนาของแผ่นเหล็กซิลิคอนทั่วไป (230 ถึง 350 µm) ตามความสัมพันธ์ที่ว่าการสูญเสียกระแสไหลวนเป็นสัดส่วนกับความหนากำลังสอง การสูญเสียกระแสไหลวนในแกนขนาด 800 kVA จะลดลงอย่างมีนัยสำคัญ ในเวลาเดียวกัน ความต้านทานของโลหะผสมอสัณฐานจะสูงกว่าแผ่นเหล็กซิลิกอนประมาณ 2.5 เท่า ซึ่งทำให้การสูญเสียกระแสหมุนเวียนที่เกิดขึ้นระหว่างชั้นต่างๆ ลดลงอีกเมื่อฟลักซ์แม่เหล็กเปลี่ยนแปลง

ประการที่สอง ฮิสเทรีซิสลูปแคบและแรงบีบบังคับต่ำ โลหะผสมอสัณฐานมีโครงสร้างอสัณฐานโดยไม่มีข้อบกพร่องขอบเขตเกรน และความต้านทานของการพลิกโดเมนแม่เหล็กมีน้อย การบังคับขู่เข็ญเพียง 1/3 ถึง 1/5 ของแผ่นเหล็กซิลิกอน สิ่งนี้จะช่วยลดพลังงานที่จำเป็นสำหรับแต่ละรอบของการทำให้เป็นแม่เหล็กได้อย่างมาก และลดการสูญเสียฮิสเทรีซิสลงอย่างมาก

ประการที่สาม การออกแบบความหนาแน่นของฟลักซ์แม่เหล็กที่ใช้งานได้ค่อนข้างต่ำ สำหรับหม้อแปลงแช่น้ำมันโลหะผสมอสัณฐานขนาด 800kva โดยทั่วไปความหนาแน่นฟลักซ์แม่เหล็กที่ได้รับการจัดอันดับจะตั้งไว้ที่ 1.35 ถึง 1.45T ซึ่งต่ำกว่าแผ่นเหล็กซิลิกอน 1.65 ถึง 1.75T เนื่องจากการสูญเสียธาตุเหล็กเป็นสัดส่วนกับกำลังสองหรือสูงกว่าของความหนาแน่นฟลักซ์แม่เหล็ก การลดความหนาแน่นฟลักซ์แม่เหล็กอย่างเหมาะสมสามารถนำไปสู่การสูญเสียมวลต่อหน่วยลดลงอย่างมาก

ตามกลไกข้างต้น การสูญเสียโหลดของหม้อแปลงแช่น้ำมันอัลลอยด์อสัณฐานขนาด 800kva โดยทั่วไปจะอยู่ที่ 30% ถึง 40% ของการสูญเสียโหลดของหม้อแปลงที่มีความจุเดียวกันกับแผ่นเหล็กซิลิกอนเกรด S13 หรือ S14 เหมาะอย่างยิ่งสำหรับสถานการณ์การกระจายพลังงานซึ่งอุปกรณ์มักอยู่ในสภาพโหลดไม่มากหรืออยู่ในสภาวะสแตนด์บาย
