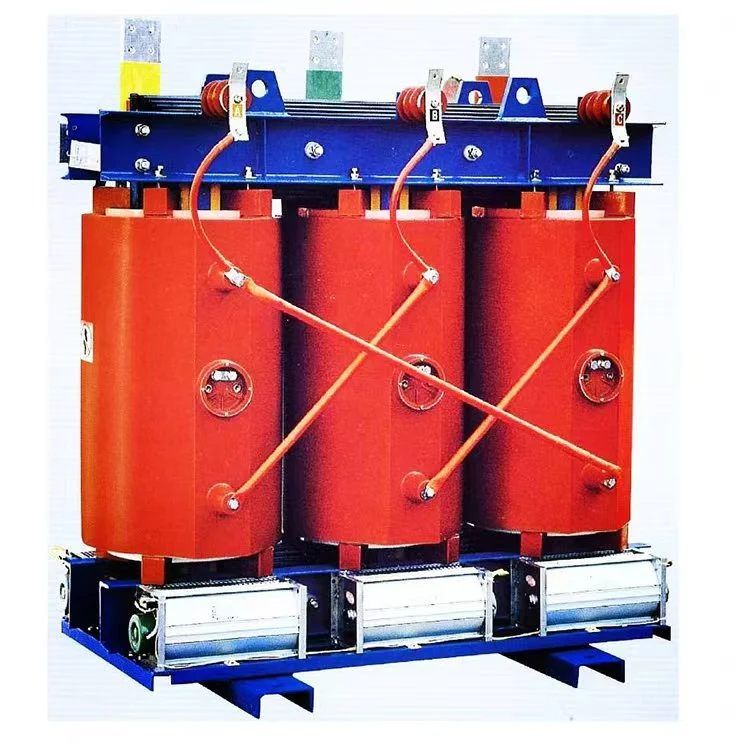

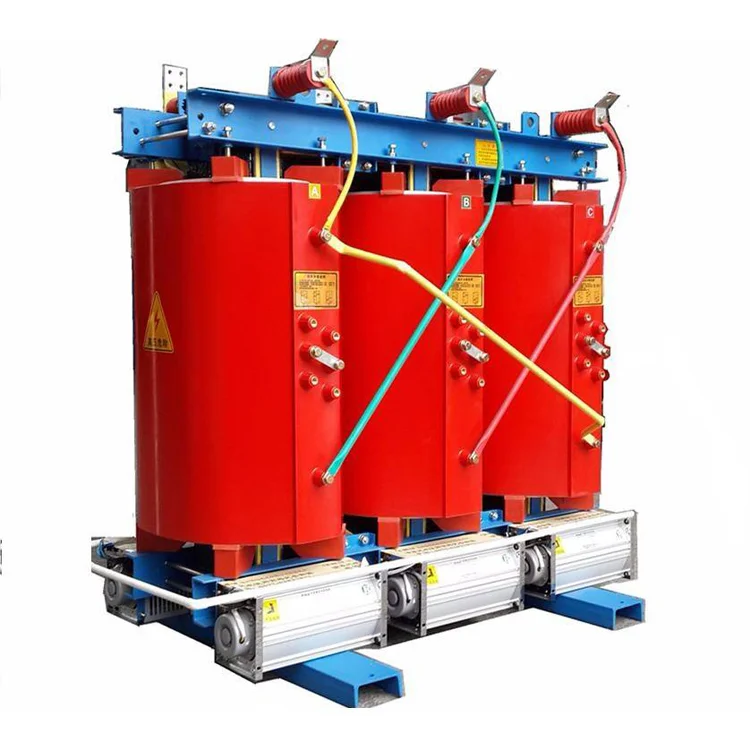

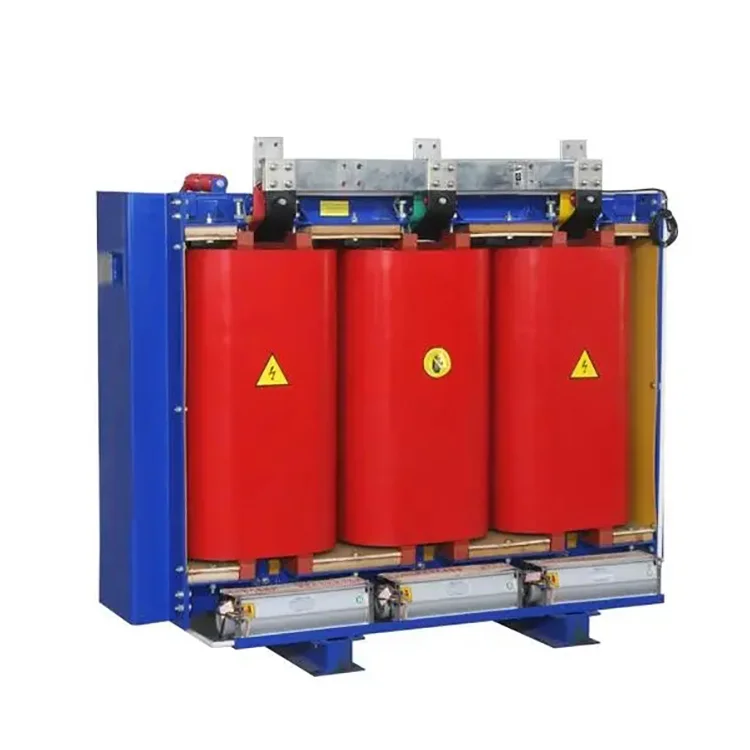

หม้อแปลงชนิดแห้ง 2500 KVA 11 ถึง 0.4 KV

หม้อแปลงชนิดแห้ง 2500 kVA 11 ถึง 0.4 kV ส่วนใหญ่ประกอบด้วยส่วนประกอบต่อไปนี้: แกนหม้อแปลง ขดลวดหม้อแปลง ฉนวนหม้อแปลง ตัวนำหม้อแปลง อุปกรณ์ทำความเย็นหม้อแปลง และอุปกรณ์วัดอุณหภูมิ

คอยล์

ขดลวดหม้อแปลงชนิดแห้งขนาด 2,500 kVA 11 ถึง 0.4 kV พันบนเครื่องม้วนที่มีความแม่นยำสูง การพันขดลวดแรงดันต่ำใช้โครงสร้างการพันขดลวดแบบฟอยล์ สำหรับหม้อแปลงที่มีความจุขนาดใหญ่ ท่อระบายอากาศจะถูกสงวนไว้ หลังจากการม้วนจะทำการอบแห้งแบบสุญญากาศ กระบวนการหล่อและการแข็งตัวจะดำเนินการอย่างเคร่งครัดตามมาตรฐานกระบวนการ เพื่อให้มั่นใจว่าไม่มีฟองอากาศหรือช่องว่างภายในคอยล์ ช่วยให้หม้อแปลงสามารถทำงานได้อย่างเหมาะสมที่สุด

แกนกลาง

แกนหลักของหม้อแปลงชนิดแห้ง 2,500 kVA 11 ถึง 0.4 kV ซีรีส์นี้ทำจากเหล็กแผ่นซิลิกอนรีดเย็นคุณภาพสูงและมีความสามารถในการซึมผ่านสูง ใช้เส้นตัดแผ่นเหล็กซิลิกอนขั้นสูงและเทคนิคการเรียงซ้อนแกนตักแบบขั้นบันไดแบบเอียงเต็มที่ 45° แขนขาหลักถูกผูกไว้ด้วยเทปใยแก้วทิศทางเดียวคลาส F และใช้โครงสร้างใหม่ของแผ่นดึงโดยไม่ต้องเจาะรูบนแอกแกนเพื่อยึด พื้นผิวแกนเคลือบด้วยอีพอกซีเรซิน ซึ่งช่วยลดอิทธิพลของฟลักซ์การรั่วไหล เพิ่มประสิทธิภาพการกระจายวงจรแม่เหล็กอย่างมีประสิทธิภาพ และลดเสียงรบกวนของแกน ไม่มีการสูญเสียโหลด และกระแสไฟฟ้าที่ไม่มีโหลด สิ่งนี้ช่วยปรับปรุงคุณภาพรูปลักษณ์ของหม้อแปลงไฟฟ้าระบบจำหน่ายได้อย่างมาก

ขดลวดไฟฟ้าแรงสูง

ขดลวดไฟฟ้าแรงสูงขนาด 2,500 kVA หม้อแปลงชนิดแห้ง 11 ถึง 0.4 kV ใช้โครงสร้างแบบแบ่งส่วน ซึ่งช่วยลดแรงดันไฟฟ้าระหว่างชั้นของขดลวดได้อย่างมาก สร้างขึ้นจากอีพอกซีเรซินหล่อสุญญากาศพร้อมตัวเติม ช่วยลดระดับการคายประจุบางส่วนภายในของขดลวดและปรับปรุงประสิทธิภาพทางไฟฟ้าของขดลวด ฉนวนระหว่างชั้นที่คดเคี้ยวใช้ผ้าพรีเพรกอีพอกซีเรซิน DMD ซึ่งช่วยเพิ่มความแข็งแรงของแรงดันไฟฟ้า พื้นผิวขดลวดเต็มไปด้วยผ้าตาข่ายไฟเบอร์กลาส ช่วยเพิ่มความทนทานต่อแรงกระแทกของขดลวด ช่วยเพิ่มความสามารถในการทนต่อการลัดวงจรของหม้อแปลงไฟฟ้าระบบจำหน่าย คอยล์ไม่เคยแห้งหรือแตก

ขดลวดแรงดันต่ำ:

การพันขดลวดแรงดันต่ำใช้โครงสร้างฟอยล์ ท่อระบายความร้อนแบบเรเดียลถูกนำมาใช้ในคอยล์เพื่อเพิ่มความสามารถในการกระจายความร้อน ฉนวนระหว่างชั้นของขดลวดแรงดันต่ำของหม้อแปลงชนิดแห้ง 2500 kVA 11 ถึง 0.4 kV ใช้ผ้าพรีเพรกอีพอกซีเรซิน DMD ปลายถูกปิดผนึกและกระถางด้วยอีพอกซีเรซิน ทำให้เกิดการขึ้นรูปที่สมบูรณ์

พารามิเตอร์ผลิตภัณฑ์:

ผลิตอุปกรณ์

สินค้ากึ่งสำเร็จรูป

ตู้ป้องกัน IP21

แกนหม้อแปลง

ขดลวดหม้อแปลง

ศูนย์ทดสอบ

การประชุมเชิงปฏิบัติการที่คดเคี้ยว
