สวิตช์แยกฟิวส์แบบสามขั้ว 100a 3 เฟส

เพื่อมอบประสบการณ์การใช้งานที่ราบรื่น Wenzhou XiFa Electric Power Equipment Co., Ltd ไม่เพียงแต่ใช้วัตถุดิบระดับพรีเมียมกับสวิตช์แยกฟิวส์ฟิวส์แบบสามขั้ว 100a สามขั้ว 3 เฟสแต่ละตัว เช่น การใช้พลาสติกวิศวกรรมสารหน่วงการติดไฟบนท่อเพื่อให้ประสิทธิภาพที่ดีขึ้นในด้านความแข็งแรงเชิงกลและการป้องกันฉนวน แต่ยังผ่านการทดสอบจากโรงงานที่จำเป็นสำหรับสวิตช์แยกฟิวส์แบบสามขั้ว 3 เฟส 100a แต่ละตัว เช่น การวัดความต้านทานของฉนวนเพื่อยืนยันประสิทธิภาพไดอิเล็กทริกและความสม่ำเสมอในการทำงาน และการทดสอบอินเทอร์ล็อกเพื่อตรวจสอบ ประสิทธิภาพของกลไกที่ปลอดภัยและเชื่อถือได้

ส่งคำถาม

รายละเอียดสินค้า

ฟังก์ชั่นของสวิตช์แยกฟิวส์ฟิวส์ 3 ขั้ว 100a แบบสามขั้ว

1. การแยกกำลังไฟ: เมื่อสายไฟต้องมีการตรวจสอบหรือบำรุงรักษา สวิตช์แยกฟิวส์แบบสามขั้ว 3 เฟส 100a จะตัดการเชื่อมต่อแหล่งจ่ายไฟเพื่อความปลอดภัยของผู้ปฏิบัติงาน

2.การควบคุมพลังงาน: ช่วยให้สามารถเปิดหรือปิดวงจรได้ ทำให้การทำงานของระบบเป็นปกติและเชื่อถือได้

3.การหยุดชะงักของข้อผิดพลาด: ในกรณีที่ไฟฟ้าลัดวงจรหรือโอเวอร์โหลด องค์ประกอบฟิวส์จะละลาย ตัดกระแสไฟ และป้องกันมอเตอร์และอุปกรณ์เชื่อมต่ออื่น ๆ จากความเสียหายทางไฟฟ้า

4.การป้องกันวงจรและอุปกรณ์: โดยการป้องกันสภาวะที่ผิดปกติ สวิตช์จะช่วยรักษาเสถียรภาพของวงจรและยืดอายุการใช้งานของสายเคเบิลและอุปกรณ์

คุณสมบัติของสวิตช์แยกฟิวส์ฟิวส์ 3 ขั้ว 100a สามขั้ว

1.การออกแบบแบบบูรณาการ: รวมฟังก์ชันของฟิวส์และตัวแยกกระแสไฟไว้ในอุปกรณ์เครื่องเดียว มอบความน่าเชื่อถือสูง

2.การก่อสร้างที่กะทัดรัด: ขนาดเล็ก ติดตั้งง่าย และประหยัดพื้นที่

3. การเปลี่ยนฟิวส์อย่างง่ายดาย: สวิตช์และฟิวส์เป็นส่วนประกอบที่แยกจากกัน ทำให้การเปลี่ยนฟิวส์รวดเร็วและสะดวก

4.การบังคับใช้ที่กว้าง: เหมาะสำหรับใช้กับวงจรไฟฟ้าแรงต่ำต่างๆ

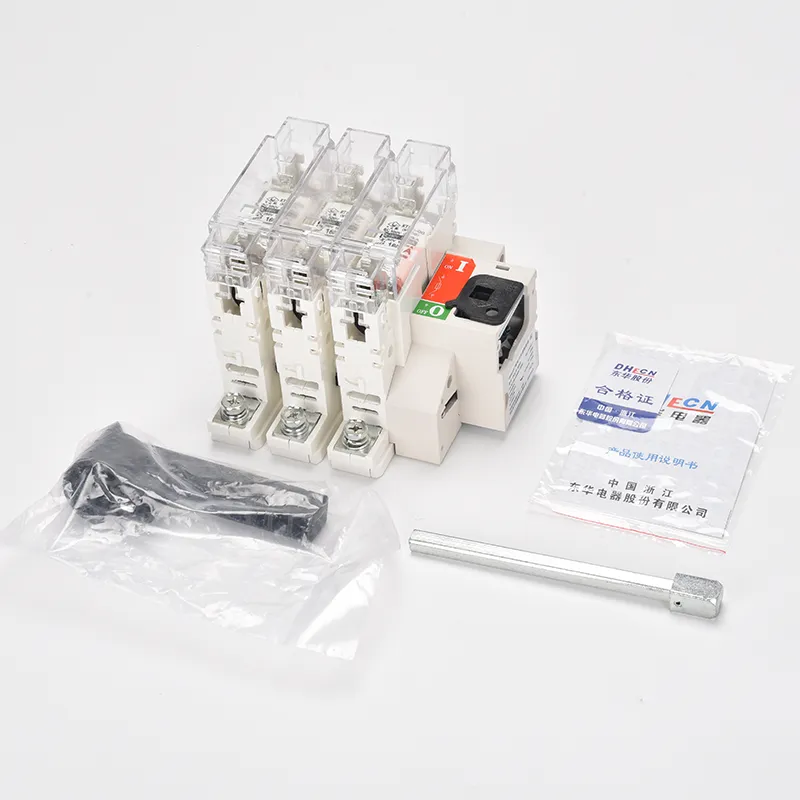

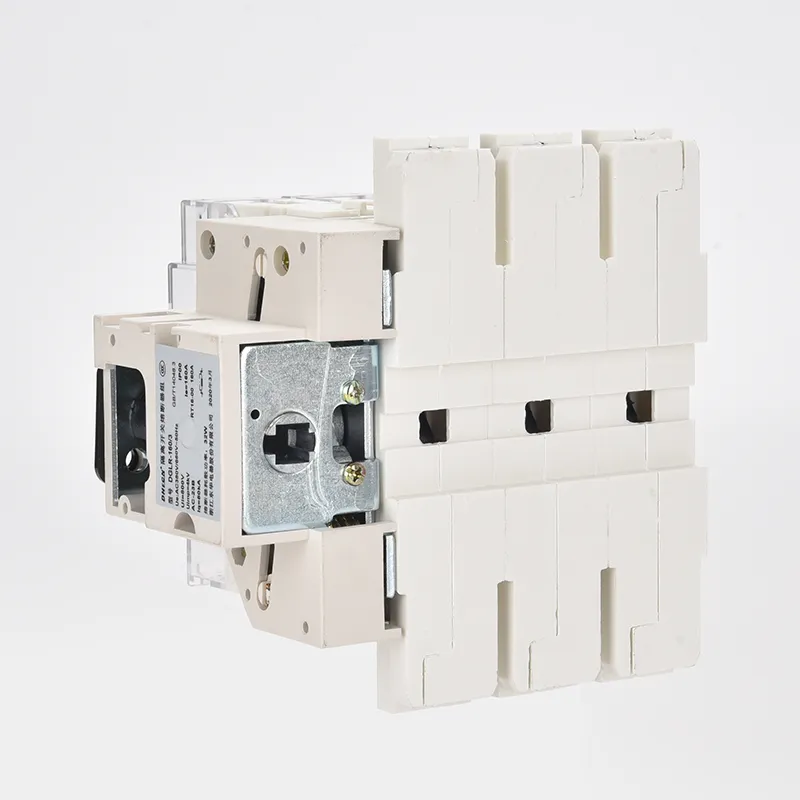

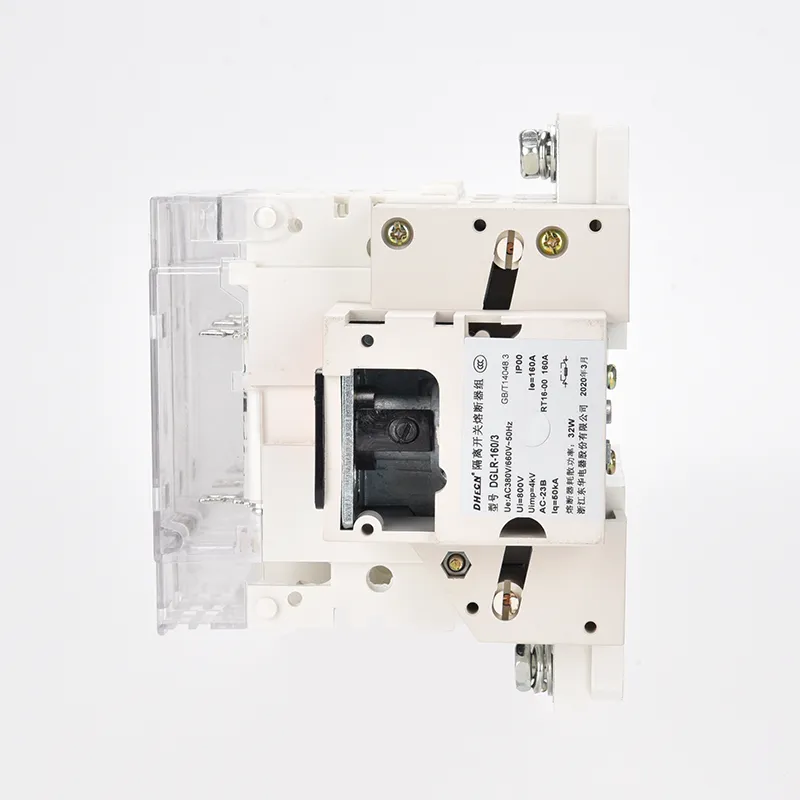

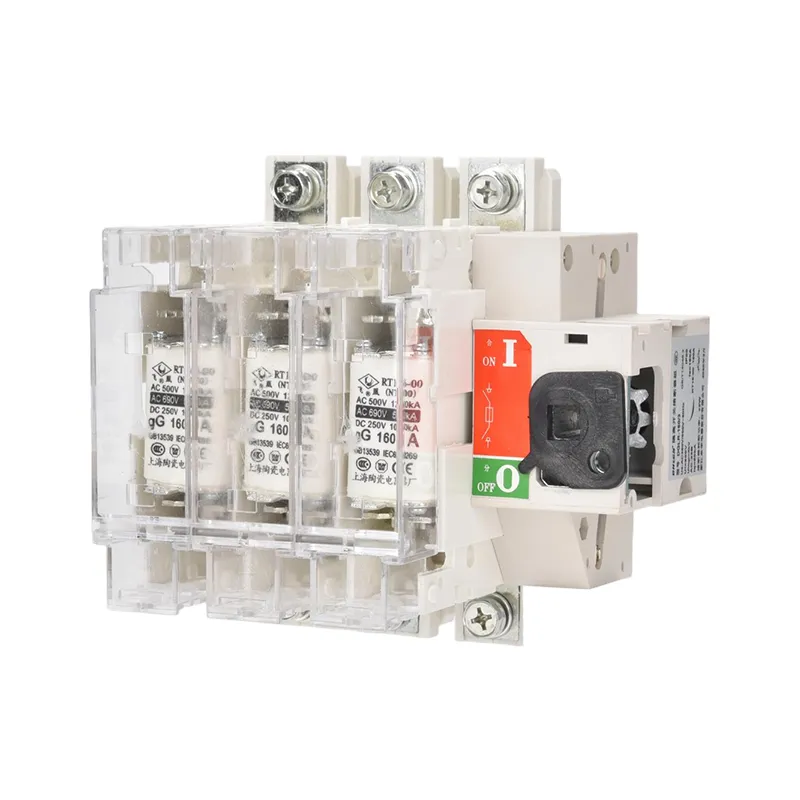

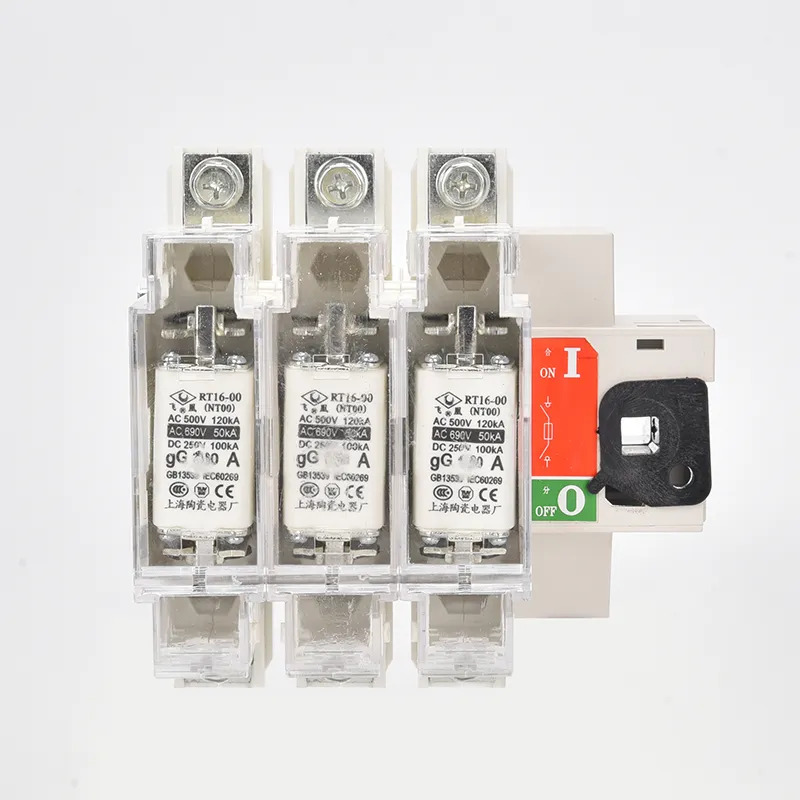

100a Triple Pole 3 Phase Fused Isolator Switch

พารามิเตอร์ผลิตภัณฑ์:

กระแสเฟรม A	จัดอันดับปัจจุบันของฟิวส์ (A)	โหมดของฟิวส์
63	10、20、30、40、50、63	00ค
160	63、80、100、125、160	0
250	160	0
250	200、250	1
400	300、315、400	2
630	400、500、630	3

ประเภทด้านหน้า

พิมพ์	ขนาดของฟิวส์	ขนาดเฟรมและขนาดการติดตั้ง
GLR-63~400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0~00C	152	118	20~30	117				159	145	106	5.4	62.5	32
63A/4	0~00C	184	118	20~30	117				159	145	106	5.4	62.5	32
160A/3	0~00	164	162	28~30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0~00	200	162	28~30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28~30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28~30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28~30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28~30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

พิมพ์	ขนาดของฟิวส์	ขนาดเฟรมและขนาดการติดตั้ง
GLR-400~630A		A	A1	B	B1	C	E	H	H1	H2	J	เจ2	เจ1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

ประเภทนอกเหนือ

พิมพ์	ขนาดของฟิวส์	ขนาดเฟรมและขนาดการติดตั้ง
GLR-63~400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0~00C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0~00C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0~00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0~00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

พิมพ์	ขนาดของฟิวส์	ขนาดเฟรมและขนาดการติดตั้ง
GLR-400~630A		A	A1	B	B1	E	H	H1	H2	J	เจ2	เจ1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

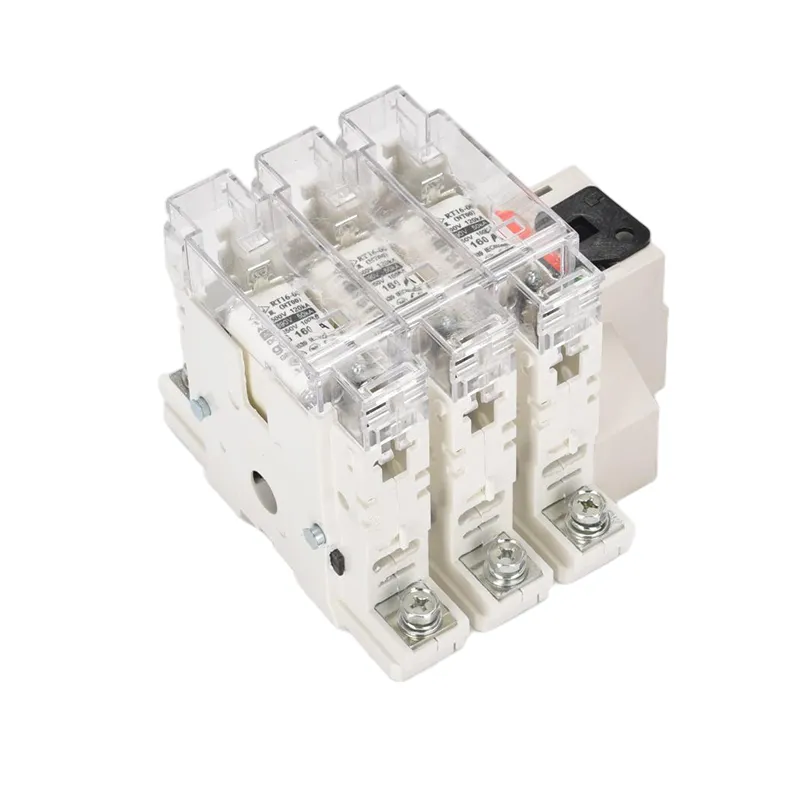

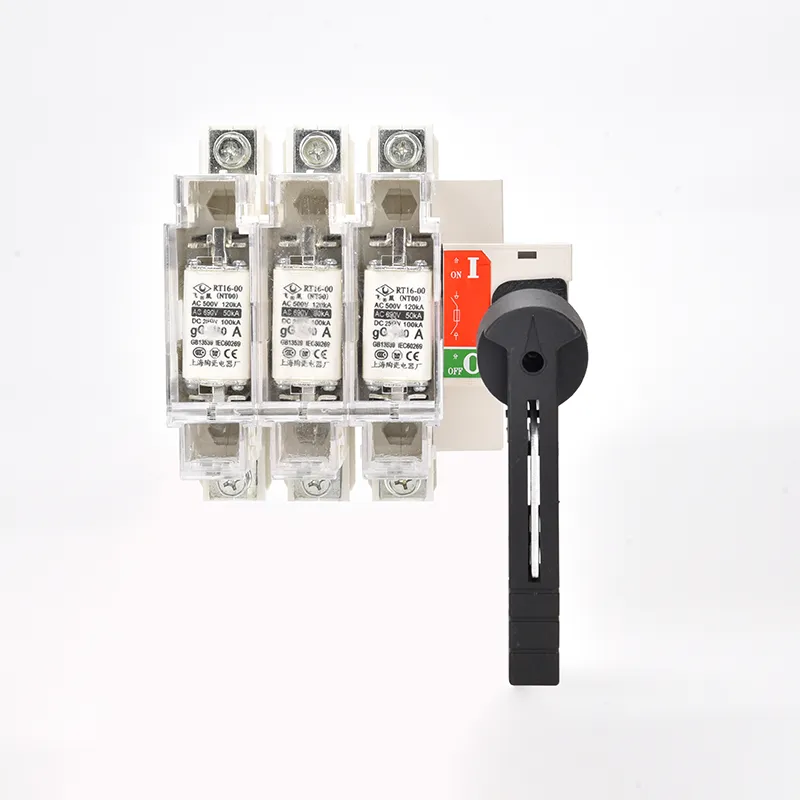

100a Triple Pole 3 Phase Fused Isolator Switch

คำถามที่พบบ่อยเกี่ยวกับผลิตภัณฑ์:

ถาม: ฟิวส์ชนิดใดที่ใช้ในสวิตช์แยกฟิวส์แบบสามขั้ว 3 เฟส 100a

ตอบ: มีการใช้ลิงค์ฟิวส์ความสามารถในการทำลายสูง (HBC) ซึ่งโดยทั่วไปได้รับการจัดอันดับสำหรับการใช้งานแรงดันต่ำ ฟิวส์เหล่านี้ได้รับการออกแบบมาให้ตัดกระแสไฟฟ้าลัดอย่างรวดเร็วและเชื่อถือได้ เพื่อให้มั่นใจในการป้องกันอุปกรณ์ดาวน์สตรีม

ถาม: วัสดุหลักที่ใช้ในการก่อสร้างสวิตช์แยกฟิวส์แบบสามขั้วขนาด 100a แบบ 3 เฟสมีอะไรบ้าง

ตอบ: ตัวเรือนมักทำจากเทอร์โมพลาสติกหรือเหล็กแผ่นที่หน่วงไฟ หน้าสัมผัสเป็นทองแดงหรือทองแดงชุบเงินเพื่อการนำไฟฟ้าที่ดีขึ้น และตัวฟิวส์ทำจากเซรามิกหรือฉนวนคอมโพสิตเสริมแรง ที่จับสำหรับควบคุมการทำงานมักเป็นโลหะและมีฝาครอบพลาสติกป้องกัน

ถาม: สวิตช์แยกฟิวส์ฟิวส์ 3 เฟส 100a สามขั้วเหมาะสำหรับการติดตั้งกลางแจ้งหรือไม่

ตอบ: ได้ แต่จะต้องติดตั้งในตู้ที่มีระดับ IP ที่เหมาะสม (เช่น IP65 หรือสูงกว่า) เพื่อให้ทนทานต่อฝุ่นละออง ความชื้น และสภาวะกลางแจ้ง
