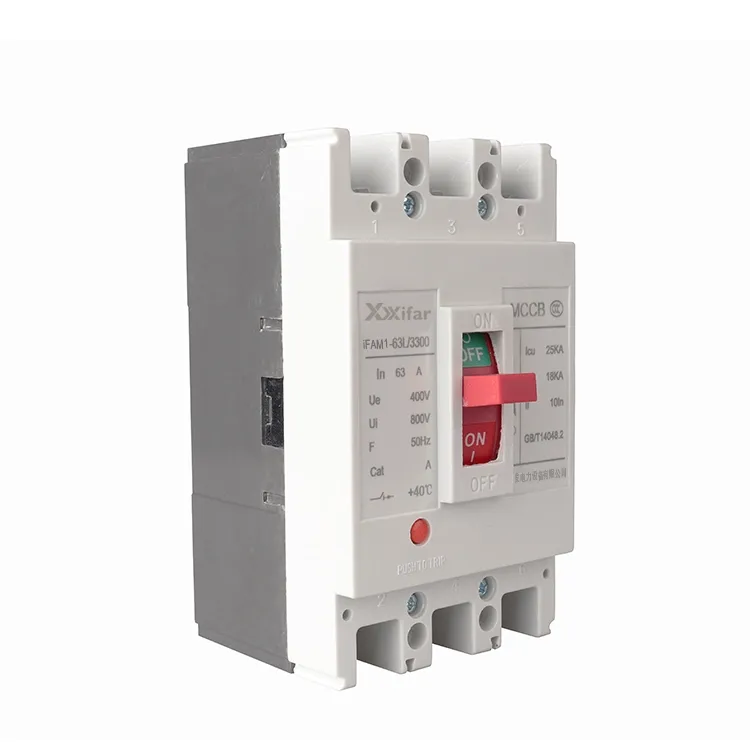

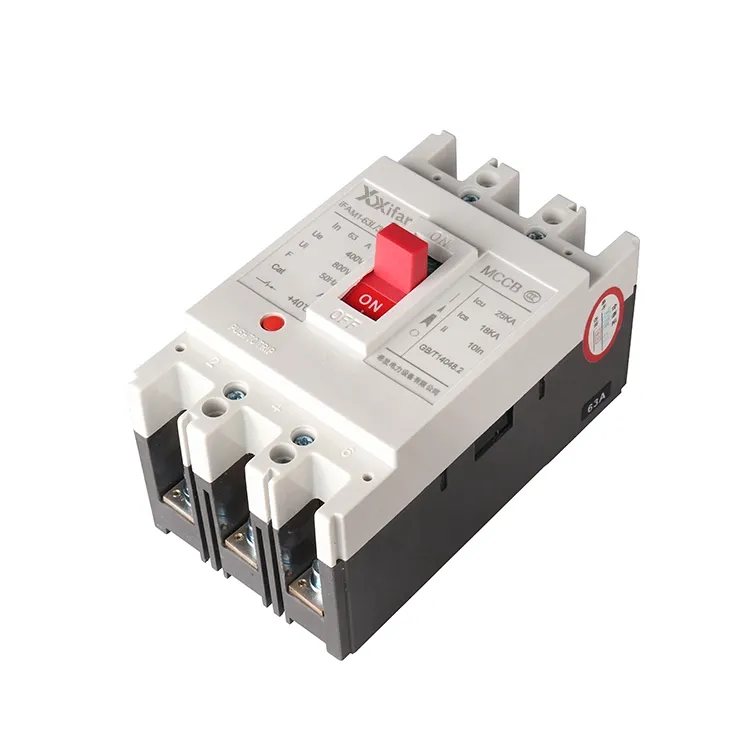

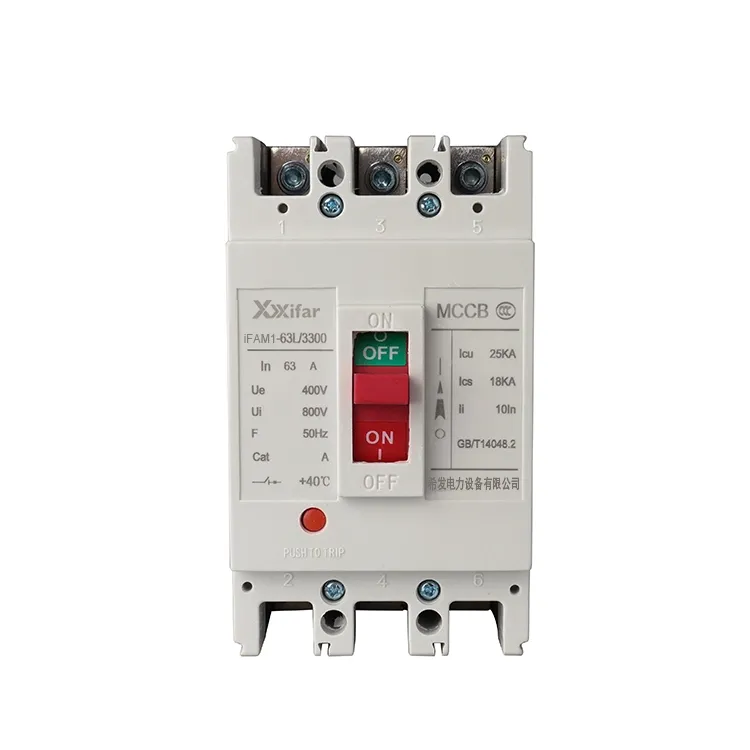

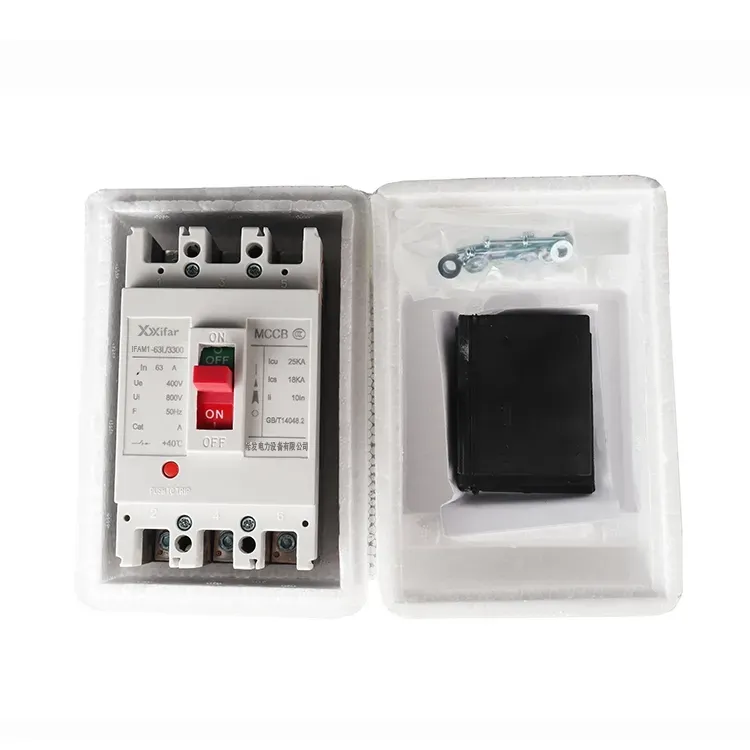

63a 3p เซอร์กิตเบรกเกอร์แบบขึ้นรูป

หลักการทำงานของเซอร์กิตเบรกเกอร์แบบขึ้นรูป 63a 3p

(1) การตรวจจับและการหยุดชะงักในปัจจุบัน

ภายในเซอร์กิตเบรกเกอร์แบบเคสขึ้นรูป 63a 3p องค์ประกอบการตรวจจับจะตรวจสอบกระแสที่ไหลผ่านวงจร เมื่อกระแสไฟฟ้าสูงขึ้นเหนือระดับที่ตั้งไว้ จะสร้างแรงแม่เหล็กที่กระตุ้นกลไกการสะดุด ทำให้หน้าสัมผัสเปิดอย่างรวดเร็วและตัดวงจรตามหลักการของการกระทำทางแม่เหล็กไฟฟ้า

(2) การป้องกันความร้อน

ภายใต้สภาวะโอเวอร์โหลด องค์ประกอบความร้อนของเซอร์กิตเบรกเกอร์แบบเคสขึ้นรูป 63a 3p จะร้อนขึ้น แถบโลหะคู่จะโค้งงอเมื่ออุณหภูมิเพิ่มขึ้น ซึ่งจะปล่อยกลไกการเดินทางและตัดการเชื่อมต่อวงจรหลัก ซึ่งจะช่วยป้องกันความร้อนสูงเกินไปและลดความเสี่ยงในการเกิดเพลิงไหม้ที่เกิดจากกระแสไฟเกินเป็นเวลานาน

(3) ภายใต้แรงดันไฟฟ้าและสับเปลี่ยน

เมื่อแรงดันไฟฟ้าของแหล่งจ่ายลดลงต่ำกว่าระดับหนึ่ง กระดองในการปล่อยแรงดันไฟฟ้าต่ำกว่าจะหลุดออกไป กระตุ้นกลไกการเดินทางและเปิดวงจร นอกจากนี้ เมื่ออุปกรณ์ shunt trip ถูกเปิดใช้งาน กระดองของมันจะดึงเข้าและยังเปิดใช้งานกลไกการสะดุดแบบเดียวกัน โดยตัดการเชื่อมต่อวงจรหลัก

หน้าที่หลักของเซอร์กิตเบรกเกอร์แบบเคสขึ้นรูป 63a 3p

(1) การป้องกันการลัดวงจร

ในกรณีที่ไฟฟ้าลัดวงจร กระแสไฟฟ้าจะเพิ่มขึ้นอย่างรวดเร็วจนถึงค่าที่สูงมาก เซอร์กิตเบรกเกอร์แบบเคสขึ้นรูป 63a 3p ตอบสนองเกือบจะในทันที ซึ่งจะเปิดวงจรเพื่อป้องกันอุปกรณ์จากความเครียดทางไฟฟ้าที่รุนแรง

(2) การป้องกันการโอเวอร์โหลด

หากกระแสโหลดเกินค่าที่กำหนดเป็นระยะเวลาหนึ่ง เซอร์กิตเบรกเกอร์แบบขึ้นรูป 63a 3p จะตัดการทำงานโดยอัตโนมัติ ช่วยป้องกันความร้อนสูงเกินไปและความเสียหายต่อสายไฟและอุปกรณ์เชื่อมต่อ

(3) การตัดการเชื่อมต่ออัตโนมัติ

เมื่อใดก็ตามที่เกิดข้อผิดพลาด เซอร์กิตเบรกเกอร์แบบขึ้นรูป 63a 3p สามารถตัดแหล่งจ่ายไฟได้โดยไม่ต้องมีการแทรกแซงด้วยตนเอง ยิ่งไปกว่านั้น ฟังก์ชันนี้ยังมีบทบาทสำคัญในการปกป้องทั้งอุปกรณ์และบุคลากรภายในระบบไฟฟ้าอีกด้วย

63a 3p เบรกเกอร์กรณีแม่พิมพ์ พารามิเตอร์:

ความแตกต่างระหว่างเซอร์กิตเบรกเกอร์แบบเคสขึ้นรูป 63a 3p และเซอร์กิตเบรกเกอร์ขนาดเล็ก

1. ความสามารถในการทำลายไฟฟ้าลัดวงจร:

มีความแตกต่างที่ชัดเจนในความสามารถในการหยุดชะงักของข้อผิดพลาด โดยทั่วไปแล้ว เซอร์กิตเบรกเกอร์แบบเคสขึ้นรูป 63a 3p จะให้ความสามารถในการทำลายสูงสุดที่ประมาณ 36kA ถึง 120kA ที่ 400V ในขณะที่เซอร์กิตเบรกเกอร์ขนาดเล็กขนาด 63a 3p มักจะได้รับการจัดอันดับในช่วง 6kA ถึง 10kA

2. การปรับลักษณะการป้องกัน:

ด้วย 63a 3p MCCB คุณสามารถตั้งค่าการป้องกันโอเวอร์โหลดและการลัดวงจรได้อย่างอิสระ และสามารถปรับค่าทริปได้ด้วยตนเอง ชุดเดินทางแบบอิเล็กทรอนิกส์สามารถให้การป้องกันแบบหลายขั้นตอนได้ ในทางตรงกันข้าม 63a 3p MCB มีคุณสมบัติการป้องกันคงที่ ซึ่งใช้กลไกแม่เหล็กความร้อนร่วมกับเส้นโค้ง B, C หรือ D มาตรฐานที่ไม่สามารถปรับได้

3. การติดตั้งและความแข็งแรงทางกล:

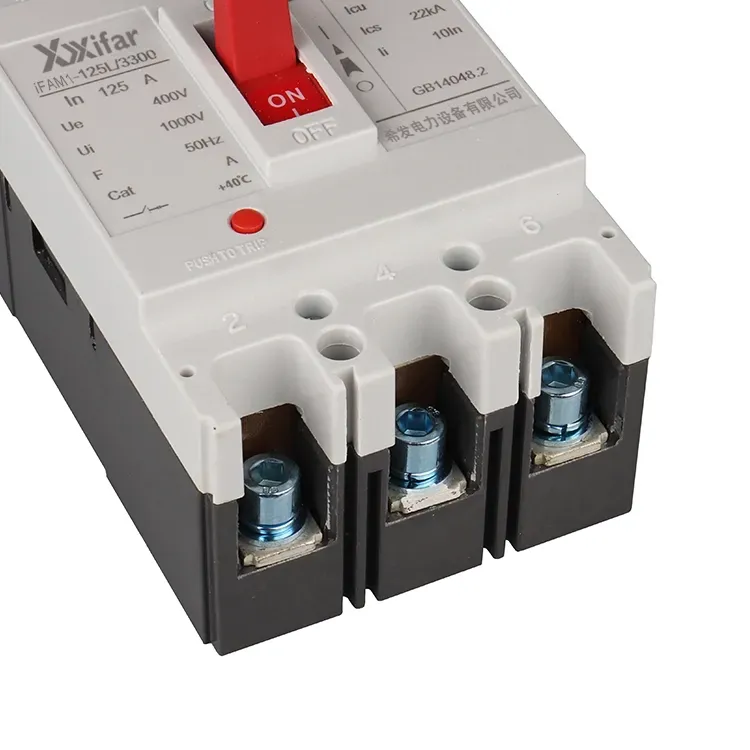

โดยทั่วไปแล้วเซอร์กิตเบรกเกอร์แบบเคสขึ้นรูป 63a 3p จะติดตั้งโดยใช้สลักเกลียวเพื่อให้แน่ใจว่าการเชื่อมต่อมีความปลอดภัยมากขึ้น ทำให้เหมาะสำหรับการใช้งานในปัจจุบันที่สูงขึ้นและสภาพแวดล้อมที่มีการสั่นสะเทือน ในทางกลับกัน 63a 3p MCB ได้รับการออกแบบมาเพื่อการติดตั้งอย่างรวดเร็วบนราง DIN ขนาด 35 มม. มาตรฐาน ซึ่งสะดวกแต่มีความทนทานเชิงกลน้อยกว่า

4. การใช้งานทั่วไป:

63a 3p MCCB ใช้กันอย่างแพร่หลายในระบบจำหน่ายไฟฟ้าทางอุตสาหกรรม การป้องกันมอเตอร์ และวงจรป้อนในระดับทุติยภูมิหรือตติยภูมิ อย่างไรก็ตาม 63A 3P MCB มีไว้สำหรับวงจรจ่ายไฟขั้นสุดท้ายเป็นหลัก เช่น ไฟส่องสว่างและเต้ารับในการติดตั้งที่พักอาศัยหรือเชิงพาณิชย์
