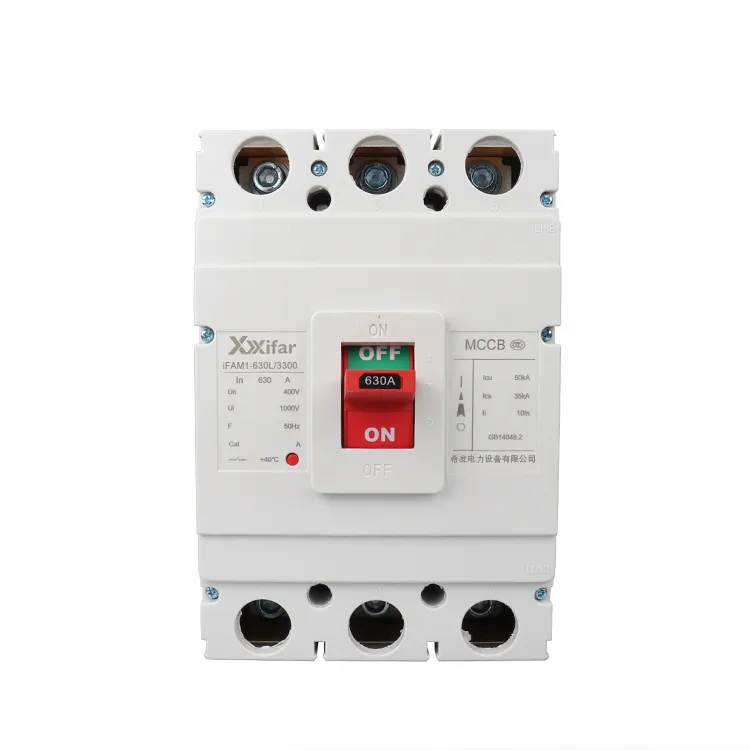

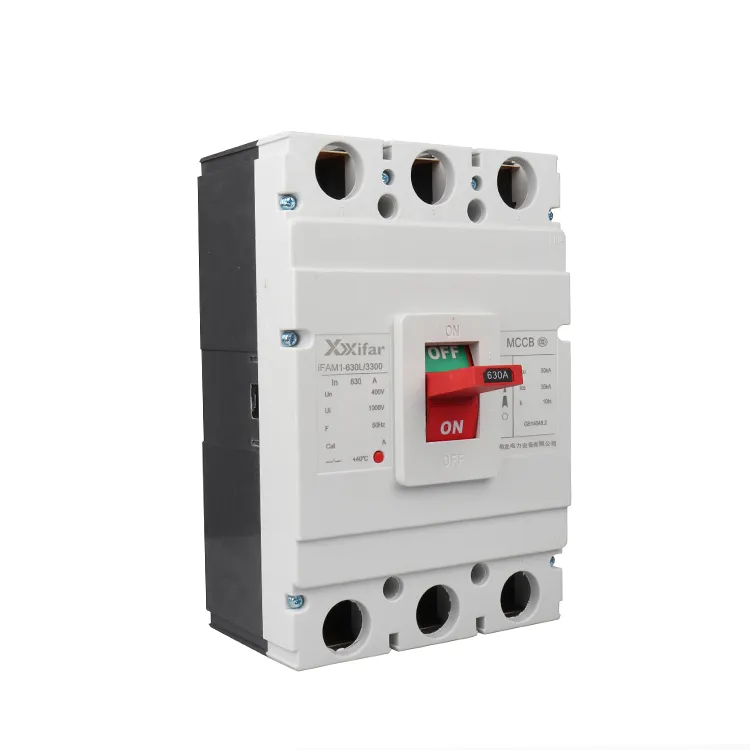

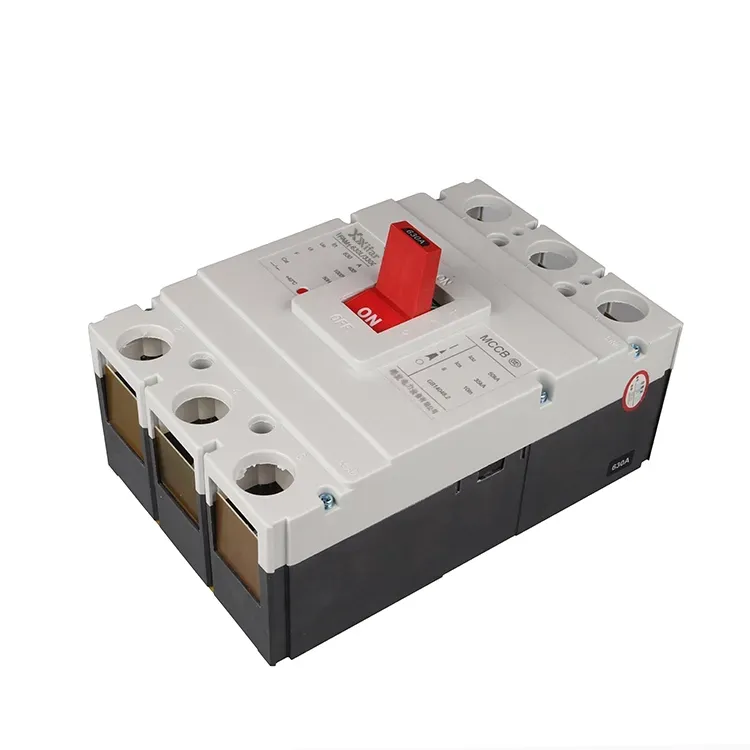

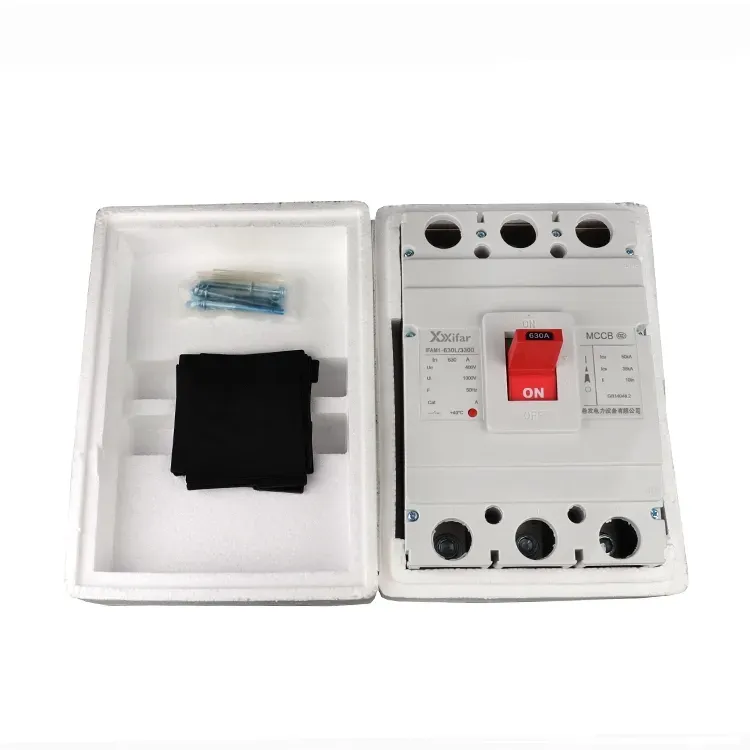

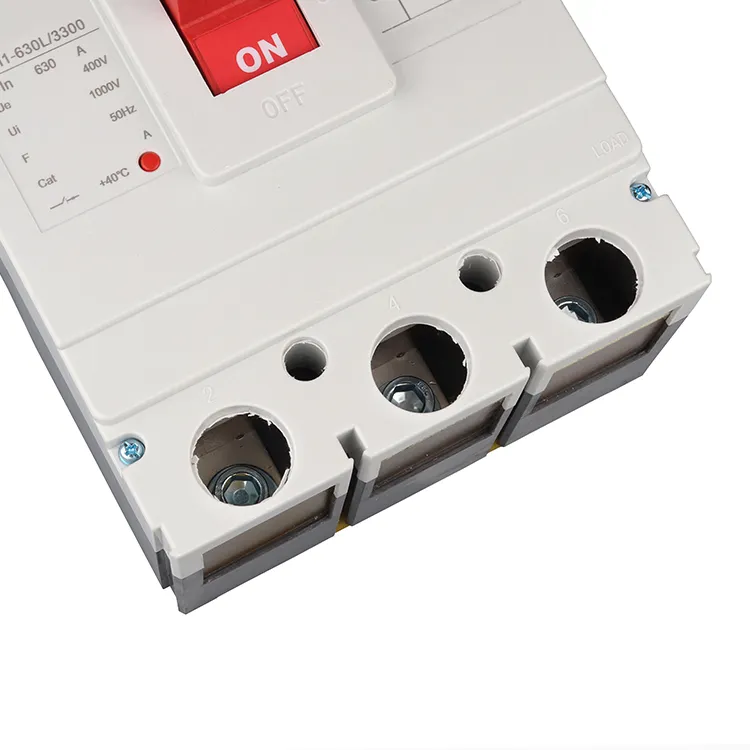

630a 3p เซอร์กิตเบรกเกอร์เคสแม่พิมพ์แม่เหล็กความร้อน

เซอร์กิตเบรกเกอร์เคสแม่พิมพ์แม่เหล็กความร้อน 630a 3p เป็นอุปกรณ์ป้องกันที่สำคัญและจำเป็นซึ่งใช้ในระบบจำหน่ายไฟฟ้าแรงดันต่ำ ใช้ตัวเรือนหุ้มฉนวนแบบปิดสนิท ซึ่ง MCCB รวมส่วนประกอบที่จำเป็น เช่น ระบบหน้าสัมผัส หน่วยดับเพลิงส่วนโค้ง และกลไกการสะดุดลงในโครงสร้างที่กะทัดรัด

เนื่องจากได้รับการออกแบบให้เป็นยูนิตที่ปิดสนิท โดยทั่วไปแล้ว เซอร์กิตเบรกเกอร์แม่พิมพ์แม่เหล็กความร้อน 630a 3p จึงไม่มีไว้สำหรับการถอดประกอบหรือซ่อมแซม มีการนำไปใช้อย่างกว้างขวางในการติดตั้งทางอุตสาหกรรมและเชิงพาณิชย์เพื่อให้การป้องกันในวงจรความจุขนาดกลางและขนาดเล็ก โดยทั่วไปทำหน้าที่เป็นอุปกรณ์ป้องกันสาขาหรือปลายสาย

ภายในหมวดหมู่ของเซอร์กิตเบรกเกอร์ เซอร์กิตเบรกเกอร์แบบเคสแบบขึ้นรูปจะอยู่ระหว่างแอร์เซอร์กิตเบรกเกอร์ ซึ่งโดยทั่วไปจะใช้เป็นผู้มีรายได้หลักในระบบจำหน่าย และเบรกเกอร์วงจรขนาดเล็ก ซึ่งมักใช้ในการใช้งานที่อยู่อาศัยและงานเบา

กรณีใช้งานทั่วไปของเซอร์กิตเบรกเกอร์เคสแม่พิมพ์แม่เหล็กความร้อน 630a 3p รวมถึงวงจรป้องกันมอเตอร์ แผงจ่ายไฟ และสายจ่ายไฟสำหรับอุปกรณ์ขนาดกลาง

630a 3p เบรกเกอร์กรณีแม่เหล็กความร้อนแม่พิมพ์พารามิเตอร์:

630a 3p เซอร์กิตเบรกเกอร์เคสแม่พิมพ์แม่เหล็กความร้อน ลักษณะการทำงาน

1. การป้องกันโอเวอร์โหลด:

ในเซอร์กิตเบรกเกอร์เคสแม่พิมพ์แม่เหล็กความร้อน 630a 3p การป้องกันการโอเวอร์โหลดเรียกอีกอย่างว่าการป้องกันเป็นเวลานาน การป้องกันการโอเวอร์โหลดจะขึ้นอยู่กับการเปลี่ยนรูปเนื่องจากความร้อนของแถบโลหะคู่ เวลาสะดุดเป็นไปตามลักษณะเวลาผกผัน: กระแสที่สูงขึ้นส่งผลให้สะดุดเร็วขึ้น สิ่งนี้จะช่วยปกป้องตัวนำและอุปกรณ์จากความร้อนสูงเกินไปภายใต้สภาวะการโอเวอร์โหลดอย่างต่อเนื่อง

2. การป้องกันไฟฟ้าลัดวงจร

โดยทั่วไปแล้ว การป้องกันไฟฟ้าลัดวงจรถูกนำมาใช้โดยใช้การป้องกันทันทีในเซอร์กิตเบรกเกอร์เคสแม่พิมพ์แม่เหล็กความร้อน 630a 3p ชุดทริปแม่เหล็กให้การปกป้องทันที เมื่อกระแสสูงถึงประมาณ 8 ถึง 12 เท่าของค่าพิกัด เซอร์กิตเบรกเกอร์เคสแม่พิมพ์แม่เหล็กความร้อนจะตัดการทำงานภายในครึ่งรอบความถี่กำลัง ซึ่งอยู่ที่ประมาณ 10 มิลลิวินาที เพื่อให้แน่ใจว่ามีการหยุดชะงักก่อนที่กระแสไฟฟ้าลัดวงจรจะถึงจุดสูงสุด

3. ภายใต้การป้องกันแรงดันไฟฟ้า

เมื่อติดตั้งตัวปล่อยแรงดันไฟฟ้าต่ำ การสะดุดจะเกิดขึ้นหากแรงดันไฟฟ้าลดลงต่ำกว่า 70% ของค่าพิกัดเป็นเวลานานกว่า 1 วินาที การสะดุดทันทีจะเกิดขึ้นหากแรงดันไฟฟ้าตกต่ำกว่า 35% ของค่าพิกัด ฟังก์ชันนี้ช่วยป้องกันความเสียหายต่อมอเตอร์ที่เกิดจากการทำงานของแรงดันไฟฟ้าต่ำ

4. การป้องกันการรั่วไหลของโลก

เซอร์กิตเบรกเกอร์เคสแม่พิมพ์แม่เหล็กความร้อน 630a 3p พร้อมโมดูลป้องกันอิเล็กทรอนิกส์ในตัว สามารถตรวจจับกระแสตกค้างผ่านหม้อแปลงกระแสลำดับเป็นศูนย์  การสะดุดเกิดขึ้นหากตรวจพบโมดูลการรั่วไหลมากกว่า 30 mA สำหรับการป้องกันส่วนบุคคล และ 300 mA สำหรับการป้องกันอัคคีภัย โดยทั่วไปเวลาในการสะดุดจะอยู่ภายใน 0.1 วินาที
