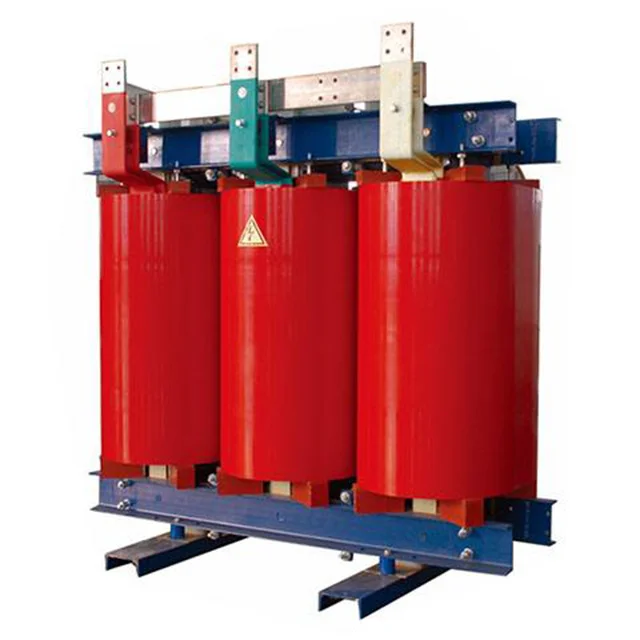

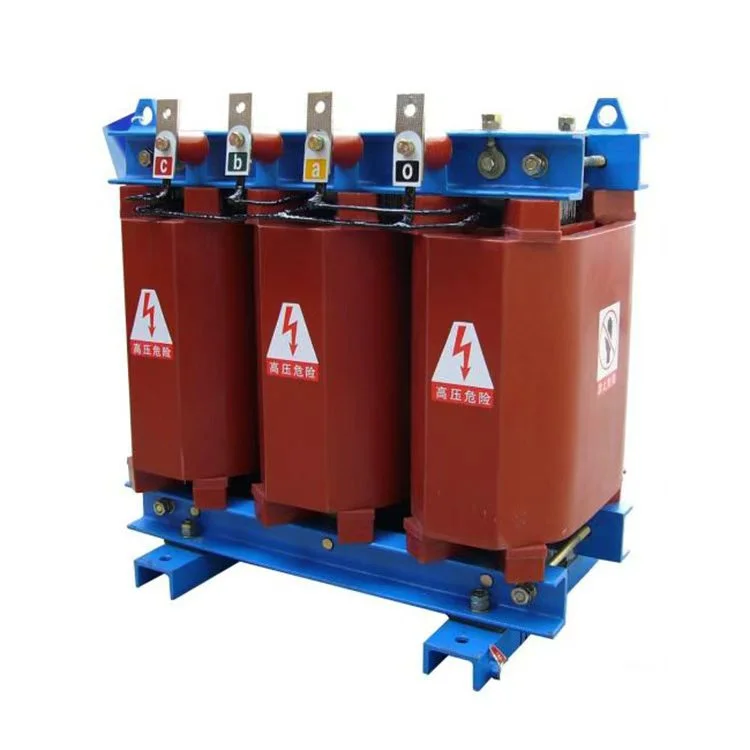

500kva 11kv หม้อแปลงไฟฟ้าระบบจำหน่าย Nltc ชนิดแห้ง

ท่ามกลางความต้องการไฟฟ้าทั่วโลกที่เพิ่มขึ้น หม้อแปลงไฟฟ้าระบบจำหน่าย nltc ชนิดแห้งขนาด 500kva 11kv ถูกนำมาใช้กันอย่างแพร่หลายในพื้นที่ต่างๆ เช่น โครงข่ายไฟฟ้าในชนบท อุตสาหกรรม การพาณิชย์ พลังงานใหม่ และสถานที่สาธารณะ ความน่าเชื่อถือสูงได้รับการตรวจสอบผ่านการดำเนินงานในกว่า 50 ประเทศและภูมิภาคทั่วโลก มีการขายให้กับประเทศและภูมิภาคต่างๆ เช่น แทนซาเนีย ซิมบับเว กานา แอฟริกาใต้ เคนยา แซมเบีย และอื่นๆ

ลักษณะโครงสร้างของหม้อแปลงไฟฟ้าระบบจำหน่าย nltc ชนิดแห้งขนาด 500kva 11kv:

คอยส์: คอยล์ถูกพันด้วยตัวนำทองแดง ไม่ว่าจะเป็นลวดพันหรือฟอยล์ เสริมด้วยไฟเบอร์กลาส และหล่อด้วยอีพอกซีเรซินโดยไม่ต้องใช้สารตัวเติมโดยใช้กระบวนการอบแห้งแบบสุญญากาศและไล่แก๊ส ส่งผลให้มีความแข็งแรงเชิงกลสูง ความสามารถในการทนต่อการลัดวงจรที่แข็งแกร่ง และความต้านทานแรงกระตุ้นที่ดีเยี่ยม

ขดลวดไฟฟ้าแรงสูง: ขั้วต่อเริ่มต้นและสิ้นสุด รวมถึงสายการแตะระดับกลาง ถูกฝังด้วยน็อตทองแดง โครงสร้างนี้ให้ความแข็งแกร่งที่ดี ช่วยให้เปลี่ยนต๊าปได้ง่าย และรับประกันรูปลักษณ์ที่เรียบร้อยและสวยงาม

แกนกลาง: แกนประกอบโดยใช้แผ่นเหล็กซิลิกอนรีดเย็นคุณภาพสูงที่มีลายเกรนคุณภาพสูง พร้อมด้วยข้อต่อแบบหลายขั้นตอนแบบ mitered เต็ม 45 องศา พื้นผิวของหม้อแปลงไฟฟ้าระบบจำหน่าย nltc ชนิดแห้งขนาด 500kva 11kv เคลือบด้วยชั้นเรซินฉนวน ซึ่งให้ความต้านทานความชื้น ป้องกันสนิม และลดเสียงรบกวน

ระบบหนีบ: ส่วนประกอบยืดหยุ่นถูกใช้ระหว่างแกน อุปกรณ์จับยึด และคอยล์ เพื่อให้คอยล์อยู่ภายใต้การบีบอัดอย่างต่อเนื่อง ซึ่งจะช่วยลดระดับเสียง

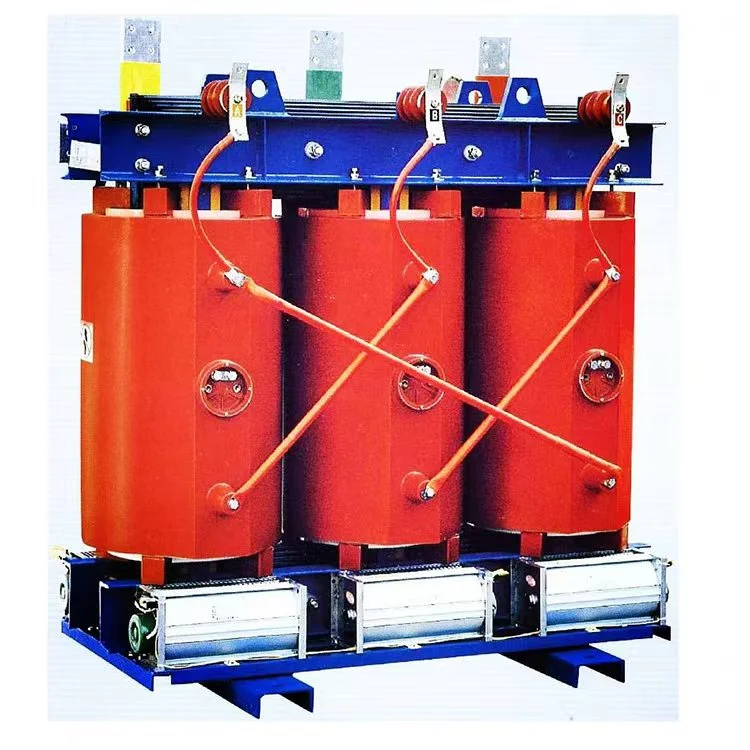

การออกแบบการทำความเย็น: หม้อแปลงไฟฟ้าระบบจำหน่าย nltc ชนิดแห้งขนาด 500kva 11kv ได้รับการออกแบบมาเพื่อการทำความเย็นตามธรรมชาติ (AN) ท่อระบายอากาศตามยาวถูกสร้างไว้ล่วงหน้าภายในผนังคอยล์ของขดลวดไฟฟ้าแรงสูงและแรงต่ำที่หล่อเต็มที่ สามารถติดตั้งพัดลมระบายความร้อนอุปกรณ์ AF ระบายความร้อนแบบบังคับอากาศเป็นตัวเลือกได้ ด้วยการบังคับระบายความร้อนด้วยอากาศ ความจุเอาท์พุตพิกัดจะเพิ่มขึ้น 50%.40% สำหรับพิกัด 500kVA และต่ำกว่า

การตรวจสอบอุณหภูมิ: หม้อแปลงไฟฟ้าระบบจำหน่าย nltc ชนิดแห้งขนาด 500kva 11kv ติดตั้งมาพร้อมกับตัวควบคุมอุณหภูมิซีรีส์ BWDK เซ็นเซอร์ต้านทานแพลตตินัม Pt100 ถูกวางไว้ในรูที่ฝังไว้ล่วงหน้าที่ด้านบนของคอยล์แรงดันต่ำเพื่อตรวจสอบอุณหภูมิที่เพิ่มขึ้นของขดลวด ตัวควบคุมจะเริ่มหรือหยุดพัดลมระบายความร้อนโดยอัตโนมัติ และจัดให้มีฟังก์ชันต่างๆ เช่น การแจ้งเตือนข้อผิดพลาด การแจ้งเตือนอุณหภูมิเกิน และการเปลี่ยนอุณหภูมิเกิน คุณลักษณะเหล่านี้ให้การป้องกันโอเวอร์โหลดที่เชื่อถือได้สำหรับหม้อแปลงชนิดแห้ง จึงช่วยเพิ่มความปลอดภัยในการปฏิบัติงาน

พารามิเตอร์ผลิตภัณฑ์:

ผลิตอุปกรณ์

สินค้ากึ่งสำเร็จรูป

ตู้ป้องกัน IP21

แกนหม้อแปลง

ขดลวดหม้อแปลง

ศูนย์ทดสอบ

การประชุมเชิงปฏิบัติการที่คดเคี้ยว
