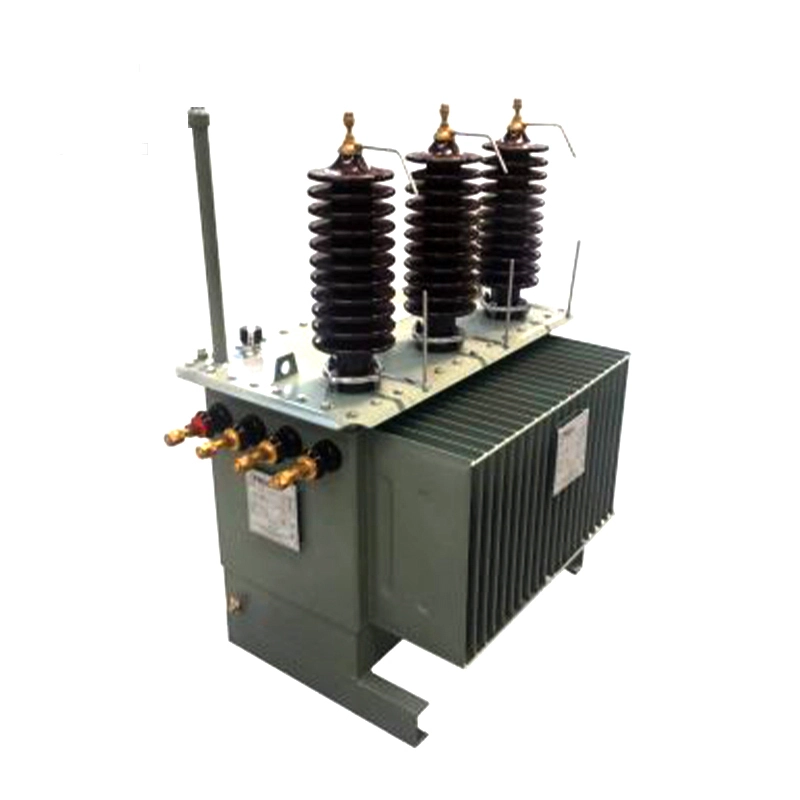

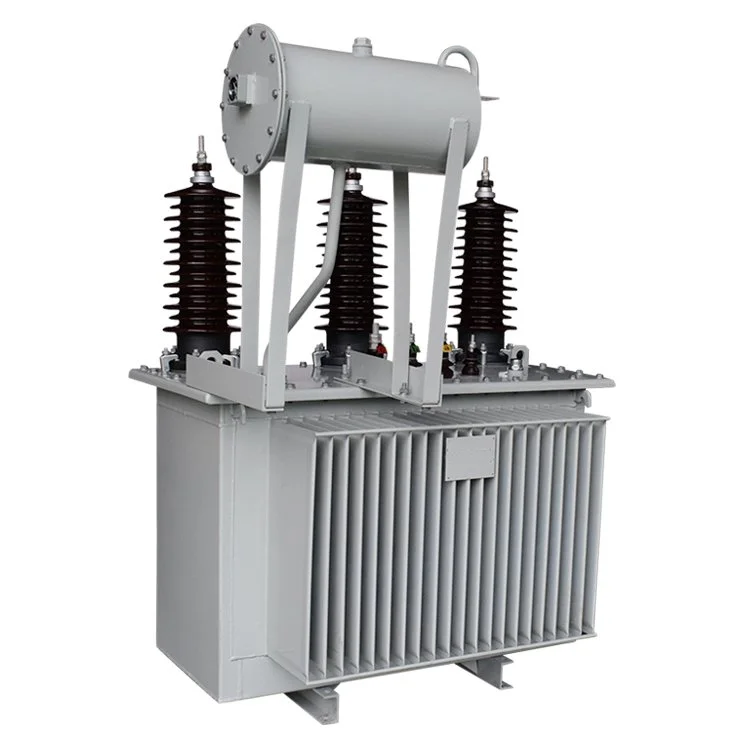

33kv 50kva หม้อแปลงแช่น้ำมันสองม้วน

การตรวจสอบและทดสอบการใช้งานเบื้องต้นของหม้อแปลงแช่น้ำมันขนาด 33kv 50kva

1. การตรวจสอบรูปลักษณ์และโครงสร้างด้วยสายตา

ต้องมีการตรวจสอบด้วยภาพอย่างครอบคลุมเพื่อให้แน่ใจว่าหม้อแปลงแช่น้ำมันสองขดลวดขนาด 33kv 50kva ปราศจากความเสียหาย การเสียรูป หรือการรั่วไหลของน้ำมันที่มองเห็นได้ ส่วนประกอบภายนอกทั้งหมด รวมถึงถัง หม้อน้ำ บูช และอุปกรณ์ระบายแรงดัน จะต้องได้รับการตรวจสอบเพื่อยืนยันว่าอยู่ในสภาพดีและติดตั้งอย่างถูกต้อง การเชื่อมต่อทางกลทั้งหมดต้องได้รับการตรวจสอบความแน่นหนา นอกจากนี้ จะต้องตรวจสอบระบบสายดินเพื่อให้แน่ใจว่ามีการติดตั้งอย่างถูกต้อง และมีการต่อสายดินที่เชื่อถือได้ ซึ่งจำเป็นสำหรับความปลอดภัยในการปฏิบัติงาน

2. การทดสอบความต้านทานของฉนวน

การทดสอบความต้านทานของฉนวนเป็นวิธีการสำคัญในการประเมินสภาพของระบบฉนวนหม้อแปลงแช่น้ำมันขนาด 33kv 50kva สองม้วน เมกโอห์มมิเตอร์จะต้องใช้ในการวัดความต้านทานของฉนวนระหว่างเฟสต่อเฟส และระหว่างแต่ละเฟสกับดินด้วย ค่าที่ได้รับจะต้องถูกเปรียบเทียบกับข้อมูลอ้างอิงที่ระบุของผู้ผลิตเพื่อยืนยันว่าประสิทธิภาพของฉนวนเป็นไปตามมาตรฐานที่กำหนด

3. การทดสอบปัจจัยการกระจายอิเล็กทริก

การทดสอบการสูญเสียอิเล็กทริก ซึ่งเรียกอีกอย่างว่าการทดสอบ tan δ ใช้เพื่อประเมินความชื้นที่ซึมเข้าไป อายุของฉนวน หรือการคายประจุบางส่วนที่เป็นไปได้ภายในหม้อแปลงไฟฟ้า 2 ขดลวดขนาด 33kv 50kva ที่แช่อยู่ในหม้อแปลงไฟฟ้า ด้วยการวัดปัจจัยการกระจายตัวของอิเล็กทริก ทำให้สามารถประเมินสภาพของวัสดุฉนวนได้ครอบคลุมมากขึ้น โดยทั่วไปการทดสอบนี้จะดำเนินการร่วมกับการทดสอบความต้านทานของฉนวนเพื่อให้ได้การประเมินสุขภาพของฉนวนที่สมบูรณ์ยิ่งขึ้น

4. เปลี่ยนอัตราส่วนและการตรวจสอบกลุ่มเวกเตอร์

อัตราส่วนการหมุนของหม้อแปลงจะต้องได้รับการตรวจสอบเพื่อให้มั่นใจว่าเป็นไปตามข้อกำหนดเฉพาะด้านการออกแบบ ซึ่งรวมถึงการยืนยันอัตราส่วนที่ถูกต้องระหว่างแรงดันไฟฟ้าหลักและขดลวดแรงดันไฟฟ้ารองของหม้อแปลงแช่น้ำมันขดลวดขนาด 33kv 50kva สองตัว ในเวลาเดียวกัน กลุ่มเวกเตอร์จะต้องได้รับการตรวจสอบเพื่อให้แน่ใจว่ามีการเคลื่อนที่ของเฟสที่เหมาะสมและการเชื่อมต่อที่ถูกต้องของขดลวดสามเฟส ตามข้อกำหนดของระบบไฟฟ้า

5. ไม่มีการทดสอบโหลด

การทดสอบขณะไม่โหลดจะดำเนินการโดยใช้หม้อแปลงจุ่มน้ำมันขดลวดขนาด 33kv 50kva สองตัวที่จ่ายไฟที่ด้านหลักในขณะที่ด้านรองยังคงเปิดวงจรอยู่ จุดประสงค์คือเพื่อวัดกระแสที่ไม่มีโหลดและไม่มีการสูญเสียโหลด การทดสอบนี้ให้ข้อมูลที่สำคัญเกี่ยวกับคุณภาพของแกนกลาง การกระจายฟลักซ์แม่เหล็ก และสมมาตรของขดลวด นอกจากนี้ยังช่วยระบุความผิดปกติที่อาจเกิดขึ้นในวงจรแม่เหล็ก

6. การทดสอบการลัดวงจร

ในระหว่างการทดสอบการลัดวงจร แรงดันไฟฟ้าที่ลดลงจะจ่ายให้กับขดลวดแรงดันไฟฟ้าหลัก ในขณะที่ขดลวดแรงดันไฟฟ้าทุติยภูมิเกิดการลัดวงจร ซึ่งช่วยให้สามารถวัดอิมพีแดนซ์ของการลัดวงจรและการสูญเสียโหลดได้ การทดสอบนี้ให้ข้อมูลอันมีค่าเกี่ยวกับประสิทธิภาพของหม้อแปลงจุ่มน้ำมันสองขดลวดขนาด 33kv 50kva ภายใต้สภาวะโหลด ซึ่งรวมถึงพฤติกรรมทางความร้อน ความสามารถในการทนต่อการลัดวงจร และความแข็งแรงทางกลของขดลวด

7. การวิเคราะห์คุณภาพน้ำมันและการตรวจสอบระดับน้ำมัน

สำหรับหม้อแปลงแช่น้ำมันคดเคี้ยวขนาด 33kv 50kva สองตัว สภาพของน้ำมันฉนวนจะส่งผลโดยตรงต่อประสิทธิภาพการทำงานและอายุการใช้งาน ก่อนเริ่มเดินเครื่อง จะต้องเก็บตัวอย่างน้ำมันเพื่อวิเคราะห์ในห้องปฏิบัติการเพื่อตรวจสอบพารามิเตอร์ เช่น ปริมาณความชื้น ความเป็นกรด และระดับสิ่งเจือปน ผลลัพธ์ทั้งหมดจะต้องเป็นไปตามมาตรฐานที่บังคับใช้ นอกจากนี้ ระดับน้ำมันภายในถังจะต้องได้รับการตรวจสอบเพื่อให้แน่ใจว่าอยู่ในช่วงที่ต้องการ รับประกันความเย็นและฉนวนที่มีประสิทธิภาพระหว่างการทำงาน

โดยสรุป ต้องมีการตรวจสอบและทดสอบอย่างเข้มงวดหลายครั้งก่อนที่จะนำหม้อแปลงแช่น้ำมันแบบไขลานขนาด 33kv 50kva สองตัวเข้าใช้งาน ขั้นตอนเหล่านี้รับประกันประสิทธิภาพที่มั่นคง ความปลอดภัยในการปฏิบัติงาน และความน่าเชื่อถือในระยะยาว การทดสอบก่อนการใช้งานที่เหมาะสมไม่เพียงแต่ลดความเสี่ยงของความล้มเหลวที่อาจเกิดขึ้น แต่ยังเป็นรากฐานที่มั่นคงสำหรับการทำงานระยะยาวที่ปลอดภัยและมีประสิทธิภาพของหม้อแปลงไฟฟ้าแบบจุ่มน้ำมันขนาด 33kv 50kva ขนาด 33kv 50kva
