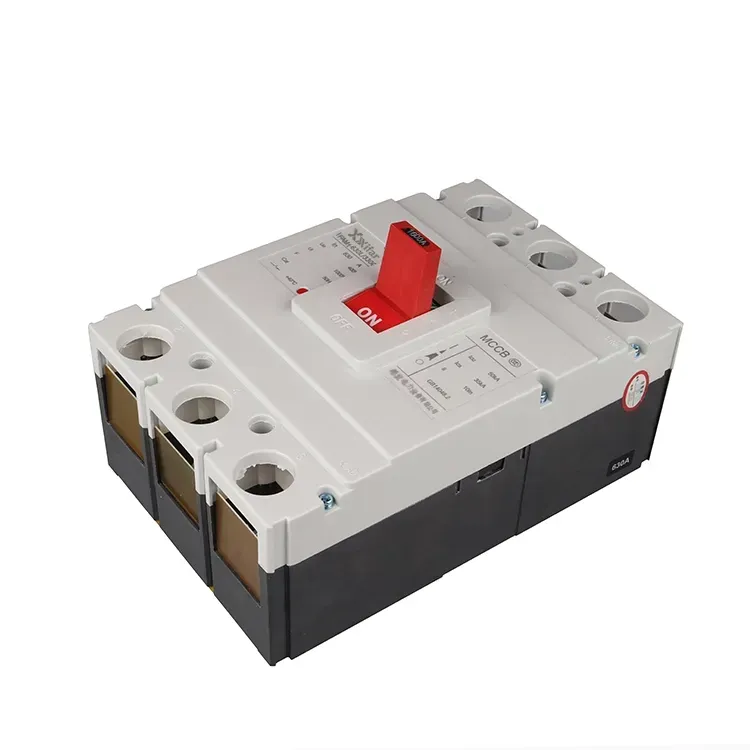

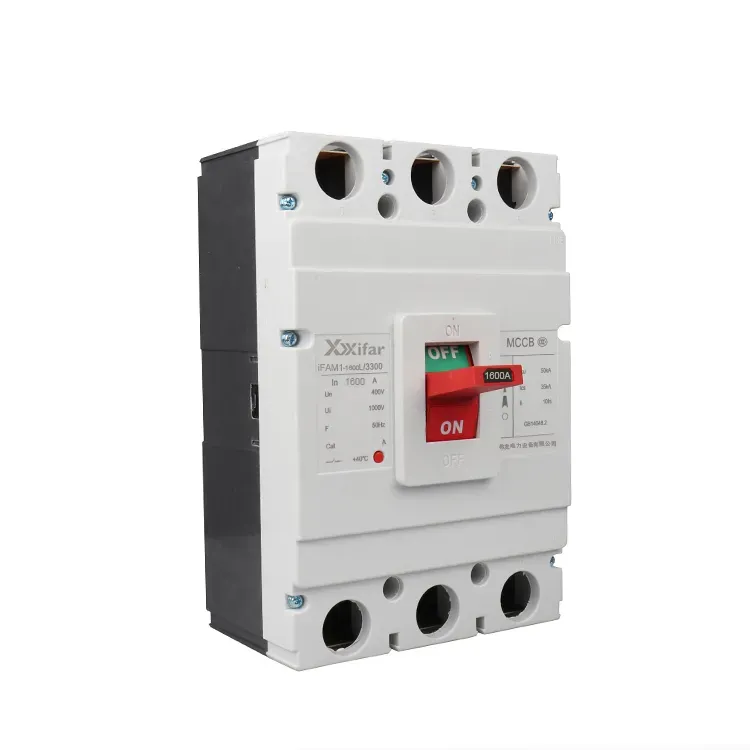

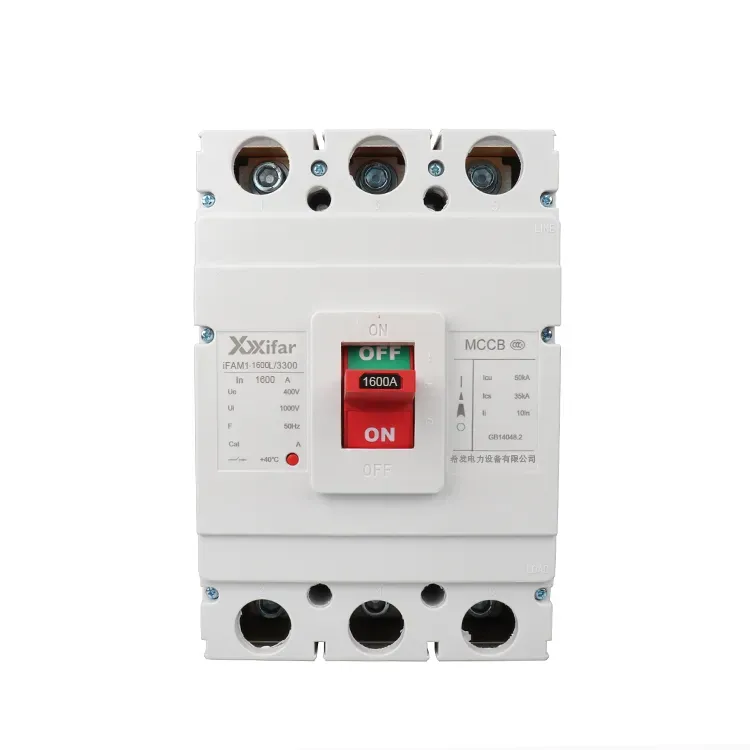

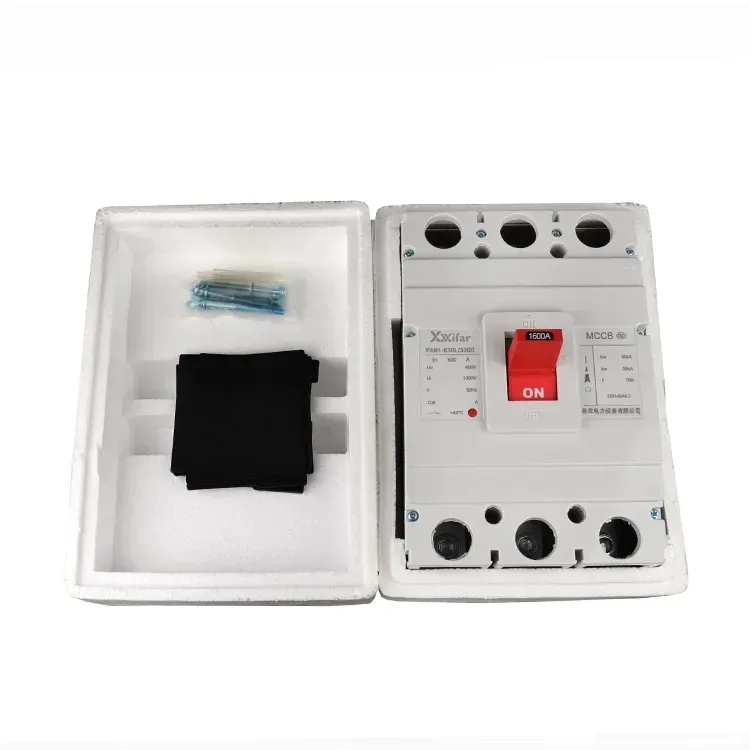

1600 Amp 3 Pole Mccb พร้อมหน้าสัมผัสเสริม

WenZhou XiFa electric Power Equipment Co., Ltd เป็นโรงงานที่มีประสบการณ์ในการผลิตและจำหน่าย mccb 1600 แอมป์ 3 ขั้วพร้อมหน้าสัมผัสเสริม ซึ่งความสามารถในการทำลายการลัดวงจรของบริการสามารถเข้าถึงได้ถึง 50kA ซึ่งยังคงสามารถให้การป้องกันที่แม่นยำ โดยไม่ตัดสินผิดหรือปฏิเสธการกระทำใด ๆ ภายใต้กระแสไฟฟ้าทำงานขนาดใหญ่ หน้าสัมผัสเสริมช่วยให้เซอร์กิตเบรกเกอร์แบบขึ้นรูป 3 ขั้ว mccb ขนาด 1600 แอมป์มีฟังก์ชันการควบคุมแบบประสานเพื่อหลีกเลี่ยงการทำงานผิดพลาด ในขณะเดียวกันก็มีตัวบ่งชี้สถานะไปยังแผงกระจายสินค้า

ส่งคำถาม

รายละเอียดสินค้า

mccb 3 ขั้ว 1600 แอมป์พร้อมพารามิเตอร์หน้าสัมผัสเสริม:

จัดอันดับเฟรมปัจจุบัน	1600
จำนวนเสา	3 เสา; 3พี; 3 เฟส
จัดอันดับปัจจุบันทำงาน	1,000A; 1250A; 1600A
ความถี่	60Hz หรือ 50Hz
ความสามารถในการทำลายการลัดวงจรขั้นสูงสุด	50 กิโลแอมป์ /70 กิโลแอมป์
ความสามารถในการทำลายการลัดวงจรของบริการ	35 กิโลแอมป์ /50 กิโลแอมป์
จัดอันดับแรงดันไฟฟ้าทำงาน	400 โวลต์; 690 โวลต์
จัดอันดับแรงดันไฟฟ้าของฉนวน	800V; 1,000 โวลต์
อายุการใช้งานของเครื่องจักรกล	10,000 ครั้ง
อายุการใช้งานไฟฟ้า	2,000 ครั้ง
ระยะส่วนโค้ง	≤100 มม

Size

โหมดผลิตภัณฑ์	เสา	มิติ
โหมดผลิตภัณฑ์	เสา	L	L1	L2	W	ส1	ส2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
เอ็ม1-400	3	257	174	225	150	30	48	153	98
เอ็ม1-400	4	257	174	225	198	30	48	153	98
เอ็ม1-630	3	270	185	237	180	44	58	160	104
เอ็ม1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

mccb 1600 แอมป์ 3 ขั้วพร้อมหน้าสัมผัสเสริม:

เซอร์กิตเบรกเกอร์แบบเคสขึ้นรูป 1600 แอมป์ 3 ขั้ว MCCB พร้อมหน้าสัมผัสเสริม ได้รับการออกแบบมาเพื่อตัดกระแสไฟฟ้าในระบบจำหน่ายแรงดันต่ำโดยอัตโนมัติ เมื่อเกิดการโอเวอร์โหลดหรือไฟฟ้าลัดวงจร อุปกรณ์จะตัดการทำงานและแยกแหล่งจ่ายไฟ

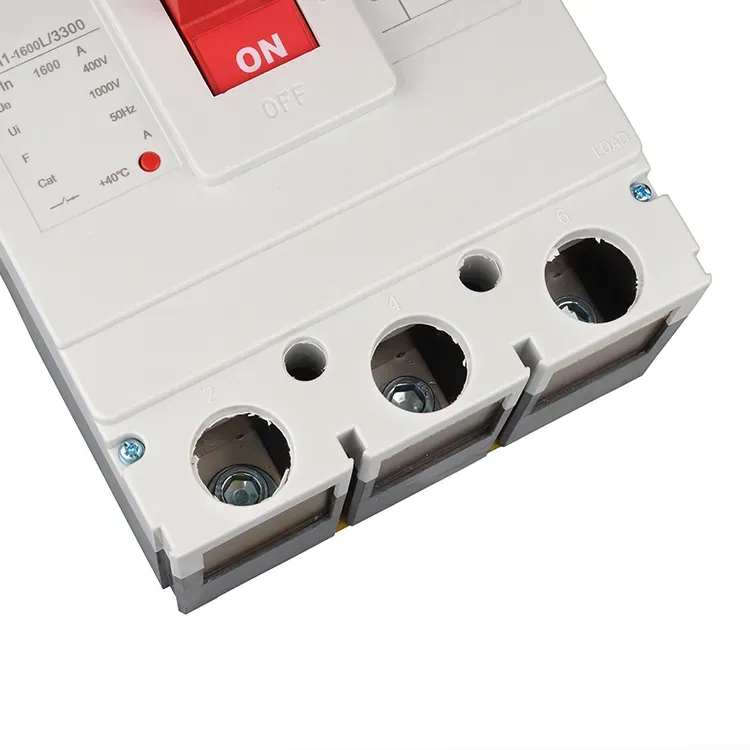

1600 Amp 3 Pole Mccb With Auxiliary Contacts

mccb 3 ขั้วขนาด 1600 แอมป์พร้อมหน้าสัมผัสเสริมใช้กล่องฉนวนแบบหล่อเพื่อแยกตัวนำที่มีไฟฟ้าออกจากชิ้นส่วนโลหะที่ต่อสายดิน ภายในอุปกรณ์ การป้องกันส่วนใหญ่ทำได้ผ่านกลไกความร้อนและแม่เหล็ก ภายใต้สภาวะโอเวอร์โหลด องค์ประกอบโลหะคู่ในหน่วยระบายความร้อนจะร้อนขึ้นและโค้งงอเมื่อกระแสไฟฟ้าเกินขีดจำกัดที่กำหนด การเคลื่อนไหวนี้กระตุ้นกลไกการสะดุด ซึ่งทำให้ด้ามจับของ mccb 3 ขั้วขนาด 1600 แอมป์พร้อมหน้าสัมผัสเสริม สลับไปที่ตำแหน่งปิดและตัดวงจร สำหรับการลัดวงจร กระแสไฟกระชากอย่างกะทันหันจะสร้างสนามแม่เหล็กแรงในขดลวดของ mccb 3 ขั้วขนาด 1600 แอมป์พร้อมหน้าสัมผัสเสริม เมื่อแรงแม่เหล็กไฟฟ้าเอาชนะแรงสปริงของแกน แกนที่กำลังเคลื่อนที่จะถูกดึงเข้าไป ขับเคลื่อนแถบทริปและเปิดเบรกเกอร์ทันที ดังนั้นจึงให้การป้องกันไฟฟ้าลัดวงจร

ในความหมายที่กว้างขึ้น เซอร์กิตเบรกเกอร์หุ้มฉนวนอากาศ ได้แก่ เซอร์กิตเบรกเกอร์อากาศ ACB เซอร์กิตเบรกเกอร์เคสแบบหล่อ MCCB และเซอร์กิตเบรกเกอร์ขนาดเล็ก MCB โดยทั่วไปแล้ว เซอร์กิตเบรกเกอร์แบบเคสขึ้นรูป MCCB จะติดตั้งขั้วต่อ 3 ตัวสำหรับไฟ 3 เฟส ซึ่งมีแรงดันไฟฟ้าทำงานประมาณ 380 V ทำให้เหมาะสำหรับระบบจำหน่ายทางอุตสาหกรรมและการป้องกันมอเตอร์ ซึ่งกระแสไฟทำงานมีมากกว่าความต้องการในที่พักอาศัย เช่น mccb 3 ขั้ว 1600 แอมป์พร้อมหน้าสัมผัสเสริม ในทางตรงกันข้าม เบรกเกอร์วงจรขนาดเล็กโดยทั่วไปได้รับการออกแบบมาสำหรับไฟเฟสเดียว ซึ่งมีแรงดันไฟฟ้าในการทำงานอยู่ที่ประมาณ 220 V และกระแสไฟทำงานค่อนข้างต่ำกว่าเบรกเกอร์วงจรเคสแบบ 3 ขั้ว MCCB ที่มีหน้าสัมผัสเสริม เบรกเกอร์วงจรขนาดเล็กใช้ในการสร้างระบบจำหน่ายเทอร์มินัล ด้วยเหตุนี้ เซอร์กิตเบรกเกอร์แบบขึ้นรูป MCCB ขนาด 1600 แอมป์ 3 ขั้วมาตรฐานจึงไม่ได้มีไว้สำหรับการใช้งานในที่พักอาศัยทั่วไป
