เบรกเกอร์เคสแบบแม่พิมพ์ไฟฟ้า Mccb 800 แอมป์ 4 ขั้ว

เพื่อที่จะแก้ไขปัญหาจากผู้ใช้วิศวกรรมได้อย่างแม่นยำ WenZhou XiFa Electric Power Equipment Co., Ltd ผลิตและจำหน่ายเซอร์กิตเบรกเกอร์แบบขึ้นรูป mccb แบบไฟฟ้า 4 แอมป์ขนาด 800 แอมป์แต่ละตัวเพื่อให้ตรงตามข้อกำหนดเป้าหมาย ใน WenZhou XiFa Electric Power Equipment Co., Ltd มีหน่วยทริปอิเล็กทรอนิกส์และเทอร์โมแมกเนติกบนเซอร์กิตเบรกเกอร์แบบ mccb แบบไฟฟ้า 800 แอมป์ 4 ขั้ว ชุดเดินทางแบบอิเล็กทรอนิกส์สามารถปรับกระแสไฟฟ้าในการทำงานและให้การป้องกันการหน่วงเวลาอันสั้นเป็นพิเศษและการป้องกันข้อผิดพลาดของกราวด์ หน่วยทริปเทอร์โมแมกเนติกเป็นมิตรกับงบประมาณมากกว่า ความสามารถในการทำลายการลัดวงจรของบริการอาจมีตัวเลือก 35kA หรือ 50kA สำหรับ mccb ไฟฟ้า 800 แอมป์ 4 ขั้วทั้งสองประเภท

ส่งคำถาม

รายละเอียดสินค้า

เบรกเกอร์กรณีแม่พิมพ์แบบไฟฟ้า mccb ขนาด 800 แอมป์ 4 แอมป์สามารถติดตั้งหน่วยการเดินทางแม่เหล็กความร้อนหรือหน่วยการเดินทางแบบอิเล็กทรอนิกส์เพื่อตอบสนองความต้องการที่แตกต่างกันของลูกค้า ยิ่งไปกว่านั้น ยูนิตขยาย เช่น คอยล์ทริปแรงดันตก อุปกรณ์กระแสไฟตกค้าง และยูนิตป้องกันมอเตอร์ ช่วยให้เซอร์กิตเบรกเกอร์แบบขึ้นรูป mccb แบบ 4 แอมป์ไฟฟ้าขนาด 800 แอมป์ มีฟังก์ชันมากขึ้นเพื่อตอบสนองความต้องการของแอปพลิเคชัน ฟังก์ชั่นการป้องกันการแนะนำจะแสดงดังต่อไปนี้

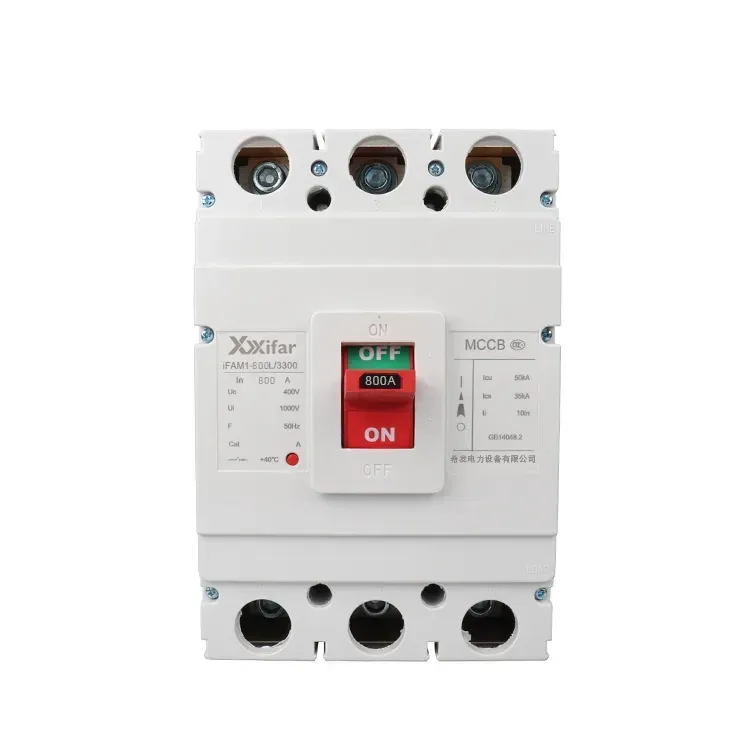

800 Amp 4pole Electric Mccb Molded Case Circuit Breake

ฟังก์ชั่นการป้องกันของหน่วยการเดินทางแม่เหล็กความร้อน:

1. การป้องกันการโอเวอร์โหลด:

เมื่อกระแสไฟในวงจรเกินค่าที่กำหนด แถบโลหะคู่ของเซอร์กิตเบรกเกอร์แบบหล่อ mccb แบบ 4 ขั้วขนาด 800 แอมป์ จะร้อนขึ้นและโค้งงอ ซึ่งจะสั่งงานกลไกการเดินทาง เวลาสะดุดจะแปรผกผันกับกำลังสองของกระแส

2. ป้องกันการลัดวงจร:

ในกรณีที่เกิดการลัดวงจร กระแสไฟฟ้าฟอลต์สูงจะสร้างแรงแม่เหล็กไฟฟ้า ซึ่งขับเคลื่อนกลไกการเดินทางให้ทำงานเกือบจะในทันที

ดังนั้น MCCB แม่เหล็กความร้อน 800A แบบ 4 ขั้วจึงให้การป้องกันสองขั้นตอน ซึ่งก็คือการป้องกันการหน่วงเวลานานและการป้องกันทันที นอกจากนี้ยังเรียกว่าประเภทที่ไม่เลือกสรร

ฟังก์ชันการป้องกันของชุดการเดินทางแบบอิเล็กทรอนิกส์

1. การป้องกันการโอเวอร์โหลด:

ไมโครโปรเซสเซอร์บนเซอร์กิตเบรกเกอร์แบบขึ้นรูป mccb แบบไฟฟ้า 800 แอมป์ขนาด 800 แอมป์ จะตรวจสอบและคำนวณกระแสไฟในวงจรอย่างต่อเนื่องเพื่อให้การป้องกันที่แม่นยำ

2. ป้องกันการลัดวงจร:

การหน่วงเวลาที่ตั้งไว้ล่วงหน้าบนเซอร์กิตเบรกเกอร์แบบหล่อ mccb แบบไฟฟ้า 4 แอมป์ขนาด 800 แอมป์ ถูกนำมาใช้ในระหว่างสภาวะไฟฟ้าลัดวงจรเพื่อให้สามารถเลือกได้

3. ป้องกันการลัดวงจร:

ภายใต้สภาวะความผิดปกติที่รุนแรง เซอร์กิตเบรกเกอร์แบบขึ้นรูป mccb แบบไฟฟ้า 800 แอมป์ 4 แอมป์จะตัดการทำงานโดยไม่ชักช้าเพื่อแยกวงจร

4. การป้องกันข้อผิดพลาดของพื้นดิน:

ได้รับการออกแบบมาเพื่อตรวจจับและขัดจังหวะกระแสไฟฟ้าขัดข้องของกราวด์บนเซอร์กิตเบรกเกอร์แบบขึ้นรูป mccb แบบไฟฟ้า 800 แอมป์ 4 ขั้ว

ดังนั้น โดยทั่วไป MCCB อิเล็กทรอนิกส์ 800A 4P จะให้การป้องกันสี่ขั้นตอน ซึ่งได้แก่ การป้องกันการหน่วงเวลานาน การหน่วงเวลาอันสั้น การป้องกันทันที และการป้องกันข้อผิดพลาดของกราวด์ MCCB แบบอิเล็กทรอนิกส์ 800A 4P เรียกอีกอย่างว่า MCCB แบบเลือก

Size

โหมดผลิตภัณฑ์	เสา	มิติ
โหมดผลิตภัณฑ์	เสา	L	L1	L2	W	ส1	ส2	H	H1
M1-63L	4	136	86	117	102	14	25	89	65
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	4	165	102	144	142	23	35.5	110	81
M1-250M	4	165	102	144	142	23	35.5	126	99
เอ็ม1-400	4	257	174	225	198	30	48	153	98
เอ็ม1-630	4	270	185	237	240	44	58	160	104
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	4	470	265	330	280	46	70	191	137

คุณสมบัติการป้องกันเพิ่มเติม:

1. การป้องกันแรงดันตก:

เซอร์กิตเบรกเกอร์แบบหล่อแบบ mccb แบบ 4 แอมป์ขนาด 800 แอมป์สามารถติดตั้งระบบปล่อยแรงดันไฟฟ้าตกซึ่งจะตัดการทำงานของเบรกเกอร์แบบแบบหล่อขนาด 800A โดยอัตโนมัติเมื่อแรงดันไฟฟ้าของแหล่งจ่ายต่ำกว่าเกณฑ์ที่กำหนด

2. การป้องกันกระแสไฟตกค้าง:

บางเวอร์ชัน เช่น ประเภทการป้องกันการรั่วไหล สามารถตรวจจับการรั่วไหลของดินและให้การป้องกันไฟฟ้าช็อตได้

3. การป้องกันมอเตอร์:

MCCB การป้องกันมอเตอร์ได้รับการออกแบบมาเป็นพิเศษสำหรับวงจรมอเตอร์ ซึ่งมักจะใช้คุณลักษณะทริปประเภท D เพื่อรองรับกระแสกระชากสูงในระหว่างการสตาร์ท

800 แอมป์ 4pole ไฟฟ้า mccb เบรกเกอร์กรณีแม่พิมพ์พารามิเตอร์:

จัดอันดับเฟรมปัจจุบัน	800
จัดอันดับปัจจุบันทำงาน	630A; 700A; 800A
จำนวนเสา	3 เสา + เป็นกลาง; 4 เสา
ความถี่	50/60 เฮิรตซ์
จัดอันดับแรงดันไฟฟ้าทำงาน	400 โวลต์; 415 โวลต์; 660 โวลต์; 690 โวลต์
จัดอันดับแรงดันไฟฟ้าของฉนวน	800 โวลต์หรือ 1,000 โวลต์
ความสามารถในการทำลายการลัดวงจรขั้นสูงสุด	50kA; 75kA
ความสามารถในการทำลายการลัดวงจรของบริการ	35kA; 50kA
อายุการใช้งานของเครื่องจักรกล	10,000 ครั้ง
อายุการใช้งานไฟฟ้า	2,000 ครั้ง
ระยะส่วนโค้ง	≤100 มม
