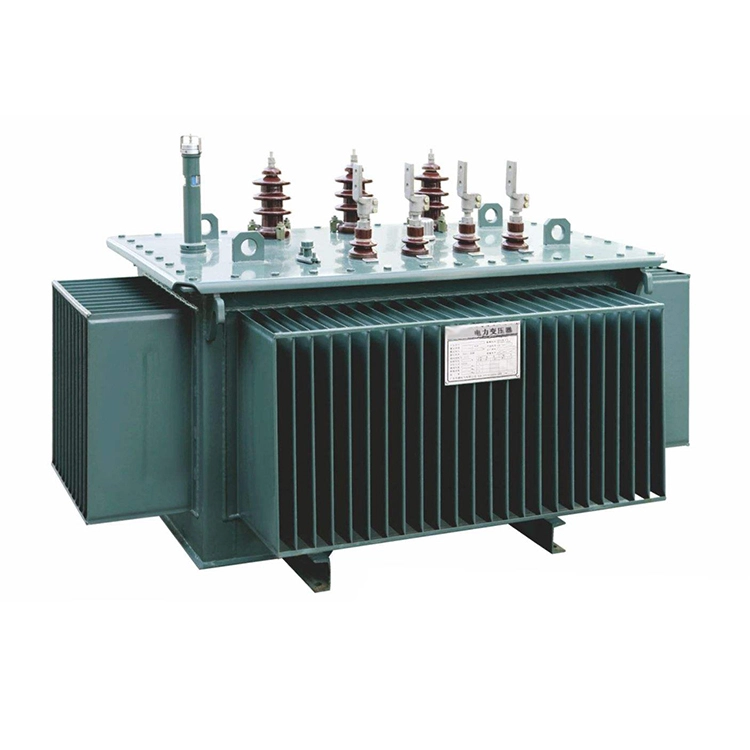

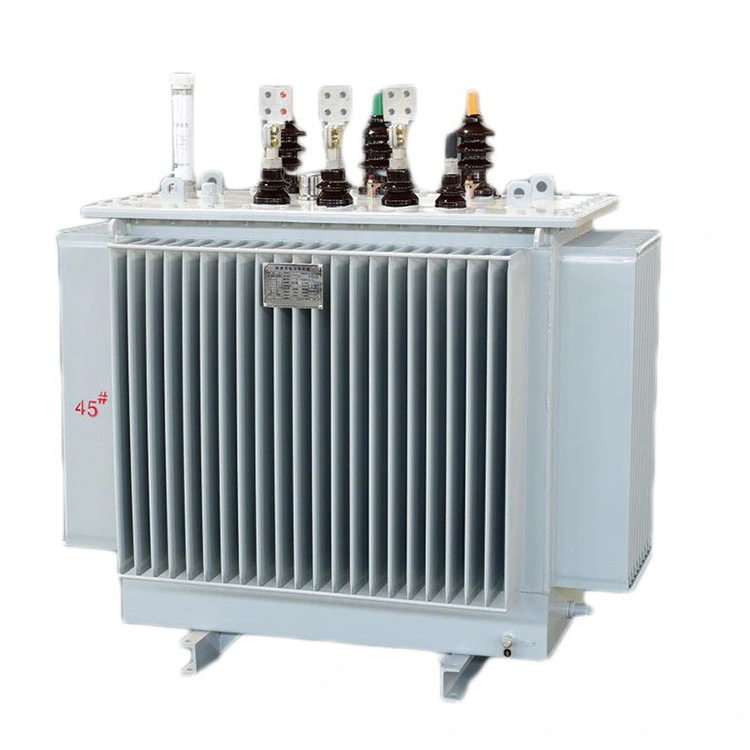

หม้อแปลงสเต็ปอัพโพล 400v ถึง 11kv 500kva

ปลอกหม้อแปลงแบบสเต็ปอัพโพลขนาด 400v ถึง 11kv ขนาด 500kva ทำจากเหล็กรีดเย็นคุณภาพสูงหรือสแตนเลส ชิ้นส่วนสำคัญจะถูกเชื่อมโดยอัตโนมัติด้วยอุปกรณ์ที่ทันสมัย ​​จากนั้นตรวจสอบด้วยเทคโนโลยีเลเซอร์เพื่อให้แน่ใจว่ามีการเชื่อมที่แน่นหนาและลดความเสี่ยงของการรั่วไหลของน้ำมัน หลังจากผ่านการชุบสังกะสีแบบจุ่มร้อนอย่างเข้มงวด สารเคลือบมีความทนทานต่อการกัดกร่อนสูง และสามารถป้องกันการกัดเซาะของลมและฝน หมอกเกลือ และมลภาวะทางอุตสาหกรรมได้อย่างมีประสิทธิภาพ การออกแบบที่ปิดผนึกอย่างสมบูรณ์จะแยกแกนหม้อแปลงสเต็ปอัพโพลขนาด 500kva 400v ถึง 11kv ออกจากอากาศภายนอกได้อย่างสมบูรณ์ ซึ่งไม่เพียงแต่ช่วยให้สามารถทำงานได้โดยไม่ต้องบำรุงรักษาเท่านั้น แต่ยังช่วยชะลอการเสื่อมสภาพของวัสดุฉนวนอีกด้วย

ด้วยการใช้ฟอยล์ทองแดงเพื่อพันขดลวดแรงดันต่ำและโครงสร้างแกนเหล็กเคลือบที่มีความแม่นยำสูง ขดลวดของหม้อแปลงแบบสเต็ปอัพโพลขนาด 500kva 400v ถึง 11kv ได้รับการออกแบบให้มีความทนทานอย่างยิ่ง สามารถต้านทานแรงพลศาสตร์ทางไฟฟ้าในแนวรัศมีและแนวแกนขนาดใหญ่ที่เกิดขึ้นระหว่างการลัดวงจรได้อย่างมีประสิทธิภาพ จึงมั่นใจได้ว่าขดลวดจะไม่เสียรูปหรือเสียหาย หม้อแปลงแบบสเต็ปอัพโพลขนาด 500kva 400v ถึง 11kv นี้ผ่านการทดสอบการลัดวงจรอย่างเข้มงวดตามมาตรฐานสากล เช่น IEEE เราสามารถจัดทำรายงานผลการทดสอบที่เกี่ยวข้องเพื่อแสดงให้เห็นถึงความสามารถในการปฏิบัติงานของผลิตภัณฑ์ของเราภายใต้สภาวะที่รุนแรง

พารามิเตอร์ทางเทคนิค:

ถาม:เมื่อเพิ่มแหล่งจ่ายไฟแรงดันต่ำ 400V เป็น 11kV สำหรับการเชื่อมต่อโครงข่ายหรือการส่งผ่านทางไกล จะเลือกหม้อแปลงเสาแบบสเต็ปอัปขนาด 400v ถึง 11kv ขนาด 500kva ปัจจัยทางเทคนิคใดบ้างที่ต้องพิจารณา ได้แก่ ช่วงการควบคุมแรงดันไฟฟ้า กลุ่มการเชื่อมต่อ แรงดันอิมพีแดนซ์ ระดับฉนวน

ตอบ: สำหรับหม้อแปลงสเต็ปอัพโพลขนาด 400v ถึง 11kv ขนาด 500kva ปัจจัยทางเทคนิคที่สำคัญมีดังนี้: ช่วงที่แนะนำสำหรับการควบคุมแรงดันไฟฟ้าคือไม่มีการปรับแรงดันไฟฟ้าโหลดที่ ±2×2.5% ที่ด้านไฟฟ้าแรงสูงเพื่อชดเชยความผันผวนของแรงดันไฟฟ้าที่ด้านแรงดันไฟฟ้าต่ำ ควรเลือกกลุ่มการเชื่อมต่อเป็น Dyn11 โดยใช้ขดลวดเดลต้าเพื่อระงับฮาร์โมนิค และขดลวดแบบสตาร์เพื่อให้จุดกราวด์เป็นกลาง มาตรฐานแรงดันไฟฟ้าอิมพีแดนซ์คือ 4% ซึ่งสามารถปรับสมดุลแรงดันไฟฟ้าตกและกระแสไฟฟ้าขัดข้องได้ ในแง่ของระดับฉนวน ด้านไฟฟ้าแรงสูงจะต้องมีค่าเท่ากับ 35kV สำหรับความถี่ปกติ และ 75kV สำหรับแรงกระตุ้นฟ้าผ่า ระยะห่างตามผิวฉนวนภายนอกควรไม่น้อยกว่า 275 มม. เพื่อให้มั่นใจในการทำงานที่ปลอดภัยในสภาพแวดล้อมที่มีมลพิษและมีฟ้าผ่า

ชิ้นส่วนหลักของหม้อแปลงไฟฟ้าแบบติดเสา

ติดตั้งด้านหน้าแบบ LV DB

ฮาร์ดแวร์สายเสา

หม้อแปลงไฟฟ้าแบบติดเสา

แบบติดตั้งด้านข้าง LV DB

ผลิตอุปกรณ์

เครื่องม้วนฟอยล์

หน่วยเติมน้ำมัน

เตาอบหม้อแปลงไฟฟ้าและหน่วยหล่อ

เตาอบหม้อแปลง

ศูนย์ตรวจหาเชื้อไวรัส

หม้อแปลงไฟฟ้าในการประมวลผล

หม้อแปลงไฟฟ้าในการอบแห้ง

หม้อแปลงไฟฟ้าในขดลวด 2

หม้อแปลงไฟฟ้าในขดลวด

Transformer อยู่ในการประกอบ
