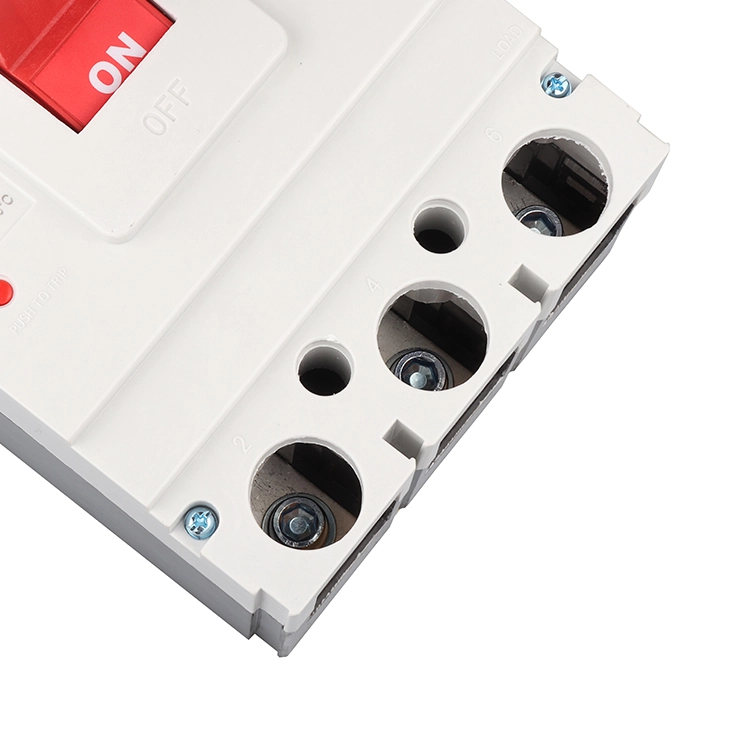

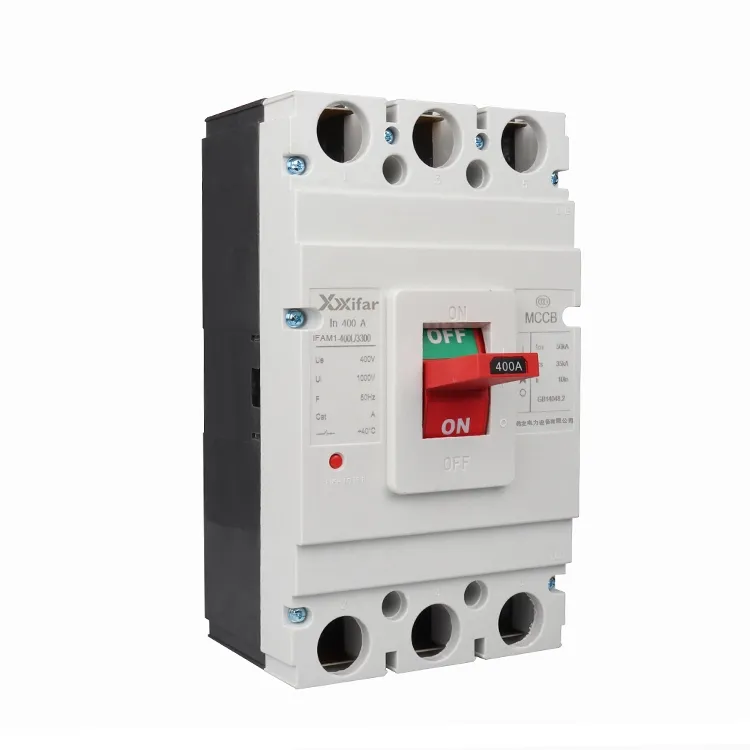

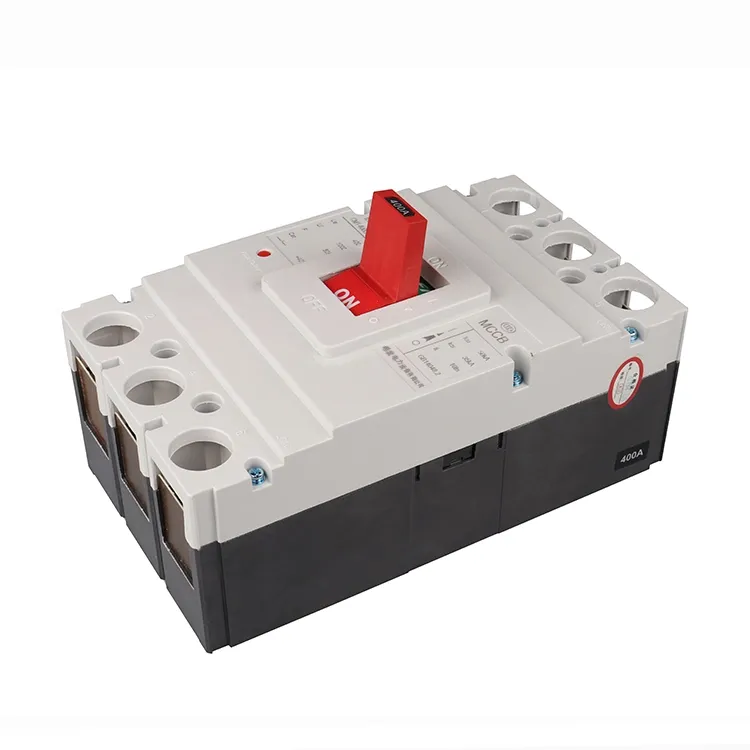

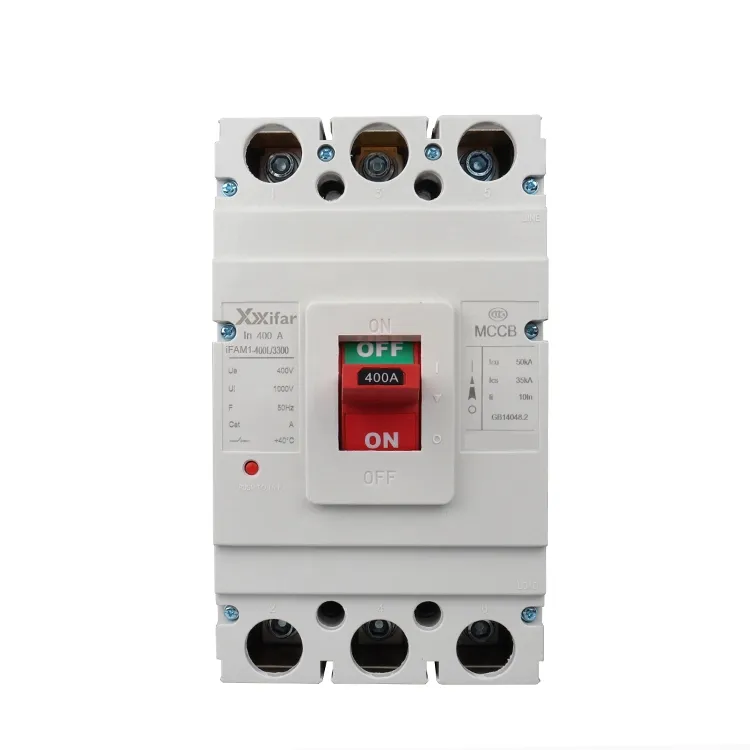

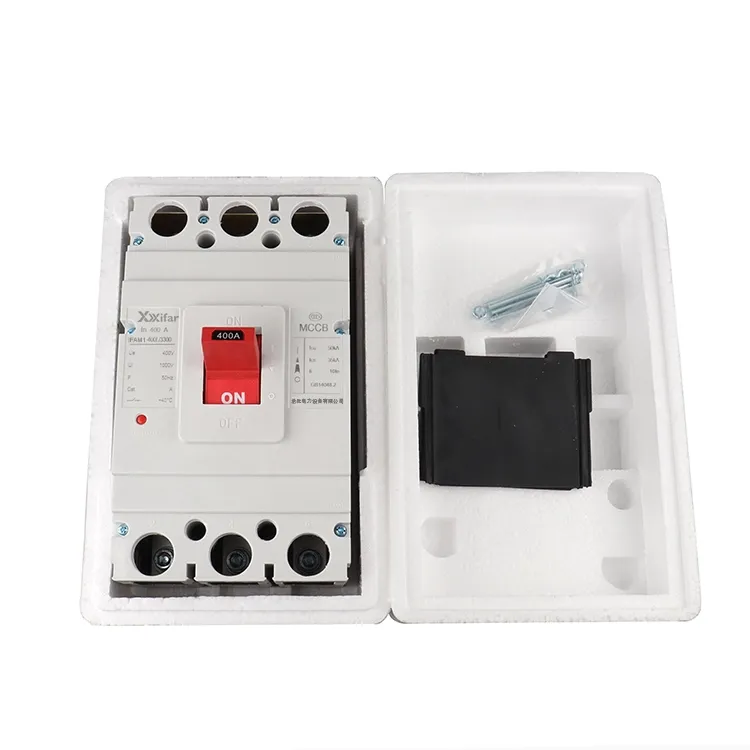

400a 3p Mccb สวิตช์เคสแบบปิดล้อม

สวิตช์เคสแบบปิดขนาด 400a 3p mccb เป็นเบรกเกอร์ชนิดหนึ่งที่มีตู้ฉนวนแบบขึ้นรูปและฉนวนอากาศ โดยทั่วไปจะมีการติดตั้งและใช้งานในระบบจำหน่ายแรงดันต่ำเพื่อขัดขวางหรือแยกทั้งกระแสปกติและกระแสฟอลต์ภายในช่วงพิกัด ซึ่งช่วยปกป้องสายเคเบิลและอุปกรณ์ไฟฟ้า วิธีการสะดุดทั่วไปสำหรับสวิตช์เคสแม่พิมพ์แบบปิดขนาด 400a 3p mccb ประกอบด้วยแบบแม่เหล็กเท่านั้น แม่เหล็กความร้อน และทริปอิเล็กทรอนิกส์

ทริปแม่เหล็กอย่างเดียวจะทำงานภายใต้สภาวะไฟฟ้าลัดวงจรเท่านั้น กล่าวอีกนัยหนึ่ง สวิตช์เคสแบบปิดขนาด 400a 3p mccb จะทริปเฉพาะเมื่อเกิดข้อผิดพลาด เช่น ไฟฟ้าลัดวงจรเท่านั้น ประเภทนี้มักใช้ในวงจรทำความร้อนหรือในวงจรมอเตอร์ที่มีการป้องกันการโอเวอร์โหลดแยกต่างหากอยู่แล้ว

หน่วยทริปแม่เหล็กความร้อนตอบสนองต่อทั้งการลัดวงจรและกระแสไฟที่ยั่งยืน หากกระแสเกิน 400A ในช่วงระยะเวลาหนึ่งหรือเกิดไฟฟ้าลัดวงจร สวิตช์เคสแบบปิดขนาด 400a 3p mccb จะตัดการทำงาน เนื่องจากมีการรวมกลไกการป้องกันสองอย่างเข้าด้วยกัน บางครั้งจึงเรียกว่าการเดินทางแบบรวมหรือแบบคู่บนสวิตช์เคสแบบปิดขนาด 400a 3p mccb ซึ่งมักใช้ในการจ่ายพลังงานโดยทั่วไป

หน่วยการเดินทางแบบอิเล็กทรอนิกส์เป็นตัวแทนของโซลูชันขั้นสูงและเป็นผู้ใหญ่มากขึ้น ด้วยประเภทนี้ สามารถปรับพารามิเตอร์ต่างๆ เช่น ปิ๊กอัพแม่เหล็ก การตั้งค่าความร้อน และความล่าช้าในการสะดุดได้ ทำให้สวิตช์เคสแบบปิด 400a 3p mccb เหมาะสำหรับการใช้งานที่หลากหลายมากขึ้น อย่างไรก็ตาม ความยืดหยุ่นที่เพิ่มขึ้นนี้มักมาพร้อมกับต้นทุนที่สูงขึ้น

นอกจากประเภทเหล่านี้แล้ว ยังมีเซอร์กิตเบรกเกอร์แบบเคสที่ออกแบบมาโดยเฉพาะสำหรับการป้องกันมอเตอร์อีกด้วย สำหรับการใช้งานดังกล่าว โดยทั่วไปการตั้งค่าทริปแม่เหล็กจะสูงกว่า ซึ่งมากกว่าสิบเท่าของกระแสพิกัด ดังนั้นเบรกเกอร์เคสแบบขึ้นรูปสามารถทนต่อกระแสพุ่งสูงในระหว่างการสตาร์ทมอเตอร์โดยไม่สะดุดโดยไม่จำเป็น ในขณะที่ยังคงให้การป้องกันภายใต้สภาวะความผิดปกติ

400a 3p mccb พารามิเตอร์สวิตช์เคสแบบปิดล้อม:

ฟังก์ชั่นของอุปกรณ์เสริมสวิตช์เคสแบบปิด 400a 3p mccb

อุปกรณ์เสริมช่วยขยายและเสริมฟังก์ชันพื้นฐานของสวิตช์เคสแบบปิดขนาด 400a 3p mccb โดยเพิ่มตัวเลือกการควบคุมและปรับปรุงฟีเจอร์การป้องกันเพื่อให้เป็นส่วนหนึ่งของอุปกรณ์ อุปกรณ์เสริมทั่วไปของสวิตช์เคสแบบปิดขนาด 400a 3p mccb ประกอบด้วยหน้าสัมผัสเสริม หน้าสัมผัสสัญญาณเตือน หน่วยสับเปลี่ยนวงจร การปล่อยแรงดันไฟฟ้าต่ำกว่า ตัวควบคุมมอเตอร์ และที่จับแบบหมุนภายนอก

1) ผู้ติดต่อเสริม

ส่วนใหญ่จะใช้หน้าสัมผัสเสริมเพื่อระบุว่าสวิตช์เคสแบบปิด 400a 3p mccb เปิดหรือปิดอยู่ แต่จะไม่แสดงว่าเกิดการสะดุดของข้อผิดพลาดหรือไม่ เชื่อมต่อกับวงจรควบคุม สำหรับเซอร์กิตเบรกเกอร์เคสแบบขึ้นรูป ขนาดเฟรม 400A ขึ้นไป การกำหนดค่าของหน้าสัมผัสเปิดแบบปกติ 2 แบบและแบบปิดแบบปกติ 2 แบบจะมีกระแสความร้อนประมาณ 6A โดยทั่วไปขนาดเฟรม 100A จะใช้หน้าสัมผัสแบบเปลี่ยนจุดเดียว ในขณะที่ 225A และ 250A และเพื่อใช้โครงสร้างหน้าสัมผัสของสะพานที่มีกระแสความร้อนทั่วไปประมาณ 3A

2) รายชื่อผู้ติดต่อปลุก

หน้าสัมผัสสัญญาณเตือนได้รับการออกแบบมาเพื่อส่งสัญญาณเมื่อสวิตช์เคสแบบปิดขนาด 400a 3p mccb ตัดการทำงานโดยอัตโนมัติเนื่องจากข้อผิดพลาด เช่น โอเวอร์โหลด ไฟฟ้าลัดวงจร หรือแรงดันไฟต่ำ กระแสไฟฟ้าที่ใช้งานโดยทั่วไปคือ AC 380V ที่ 0.3A หรือ DC 220V ที่ 0.15A แต่โดยปกติแล้วจะไม่เกิน 1A อย่างไรก็ตาม กระแสความร้อนโดยทั่วไปจะอยู่ในช่วง 1 ถึง 2.5A

3) หน่วยสับเปลี่ยนการเดินทาง

อุปกรณ์สับเปลี่ยนช่วยให้สามารถเปิดสวิตช์เคสแบบปิดขนาด 400a 3p mccb จากระยะไกลได้ แรงดันไฟฟ้าในการทำงานสามารถเป็นอิสระจากแรงดันไฟฟ้าของวงจรหลัก มีไว้สำหรับการใช้งานระยะสั้น และเวลาในการจ่ายไฟของคอยล์ปกติไม่ควรเกินหนึ่งวินาที มิฉะนั้นคอยล์อาจเสียหายได้

เพื่อป้องกันไม่ให้คอยล์ไหม้ ไมโครสวิตช์จะเชื่อมต่อแบบอนุกรมกับคอยล์สับเปลี่ยน เมื่อขดลวดได้รับพลังงาน กระดองจะถูกดึงดูด ซึ่งทำให้ไมโครสวิตช์เปลี่ยนจากสถานะปิดตามปกติเป็นสถานะเปิดตามปกติ สิ่งนี้จะขัดจังหวะวงจรควบคุม ดังนั้นแม้ว่าจะกดปุ่มค้างไว้ คอยล์ก็จะไม่มีกระแสไฟอยู่ การออกแบบนี้ช่วยปกป้องคอยล์จากความร้อนสูงเกินไปได้อย่างมีประสิทธิภาพ เมื่อสวิตช์เคสแบบปิด 400a 3p mccb ถูกรีเซ็ตและปิดอีกครั้ง ไมโครสวิตช์จะกลับสู่ตำแหน่งปิดตามปกติ Shunt trip มีจำหน่ายในแรงดันไฟฟ้าและความถี่ควบคุมต่างๆ เพื่อให้เหมาะกับการใช้งานที่แตกต่างกัน

4) ภายใต้การปล่อยแรงดันไฟฟ้า

การปล่อยแรงดันไฟฟ้าต่ำใช้เพื่อปกป้องวงจรและอุปกรณ์ไฟฟ้าจากสภาวะแรงดันไฟฟ้าต่ำ ขดลวดของมันเชื่อมต่อกับด้านจ่ายของเซอร์กิตเบรกเกอร์เคสแบบขึ้นรูป และสามารถปิดเบรกเกอร์ได้เมื่อมีการจ่ายไฟให้กับคอยล์เท่านั้น หากแรงดันไฟฟ้าต่ำเกินไป สวิตช์เคสแบบปิด 400a 3p mccb จะไม่สามารถปิดได้ สิ่งสำคัญคือต้องตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าของระบบตรงกับแรงดันไฟฟ้าที่กำหนดของการปล่อยแรงดันต่ำกว่า โดยทั่วไปช่วงการทำงานจะอยู่ระหว่าง 70% ถึง 35% ของแรงดันไฟฟ้าที่กำหนด อุปกรณ์เหล่านี้ยังมีพิกัดแรงดันไฟฟ้าและความถี่ที่แตกต่างกันสำหรับการใช้งานต่างๆ

5) กลไกการทำงานของมอเตอร์

ตัวดำเนินการมอเตอร์ใช้สำหรับการปิดและเปิดเบรกเกอร์วงจรอัตโนมัติและระยะไกล มีสองประเภทหลักๆ ได้แก่ ขับเคลื่อนด้วยมอเตอร์และแม่เหล็กไฟฟ้า โดยทั่วไปกลไกที่ขับเคลื่อนด้วยมอเตอร์จะใช้กับเซอร์กิตเบรกเกอร์แบบเคสขึ้นรูป MCCB ที่มีขนาดเฟรม 400A ขึ้นไป ในขณะที่ตัวดำเนินการแม่เหล็กไฟฟ้าจะเหมาะกับ MCCB พิกัด 225A และต่ำกว่ามากกว่า
