หม้อแปลงไฟฟ้าระบบจำหน่ายแบบติดตั้งเสา 10 Kv 500kva

ด้วยประสบการณ์กว่า 20 ปีในอุตสาหกรรม Wenzhou Xifa Electric Power Equipment Co., Ltd. เป็นผู้ผลิตอุปกรณ์จ่ายไฟฟ้าระดับมืออาชีพ ได้รับการรับรองโดย ISO 9001, IEC และมาตรฐานระดับชาติ เราเชี่ยวชาญในการออกแบบและผลิตหม้อแปลงประสิทธิภาพสูงและสูญเสียต่ำซึ่งปรับให้เหมาะกับสภาพแวดล้อมที่รุนแรง หม้อแปลงไฟฟ้าระบบจำหน่ายแบบติดตั้งบนเสาขนาด 10 Kv 500kva ของเรามีเทคโนโลยีแกนสูญเสียต่ำเกรด S11 ถังน้ำมันที่ปิดสนิท และระดับฉนวนมาตรฐานของ HV Li75/Ac28,LV Ac3 ทำให้มั่นใจได้ถึงประสิทธิภาพที่มั่นคง อายุการใช้งานที่ยาวนาน และไม่มีการบำรุงรักษาสำหรับเครือข่ายการกระจายสินค้าในชนบทและในเมือง

ส่งคำถาม

รายละเอียดสินค้า

หม้อแปลงไฟฟ้าระบบจำหน่ายแบบติดตั้งบนเสาขนาด 10 Kv 500kva เป็นหม้อแปลงชนิดแช่น้ำมันกลางแจ้งแบบสามเฟสที่ติดตั้งบนเสาไฟฟ้าโดยตรงสำหรับการลดแรงดันไฟฟ้าปานกลาง 10 kV เป็นแรงดันไฟฟ้าต่ำ 400V (แบบเส้นต่อเส้น) สำหรับการจ่ายพลังงานที่อยู่อาศัย เชิงพาณิชย์ และอุตสาหกรรมเบา มีการออกแบบที่กะทัดรัด ถังปิดผนึกเต็ม การสูญเสียต่ำ เสียงรบกวนต่ำ และการบำรุงรักษาน้อยที่สุด เป็นไปตามมาตรฐาน IEC 60076 และ GB/T 1094

สร้างขึ้นเพื่อความทนทานและประสิทธิภาพ หม้อแปลงไฟฟ้าระบบจำหน่ายแบบติดตั้งบนเสาขนาด 10kV 500kVA มีการออกแบบที่กะทัดรัดและประหยัดพื้นที่ ซึ่งไม่จำเป็นต้องใช้สถานีย่อยเฉพาะ ซึ่งช่วยลดค่าใช้จ่ายในการก่อสร้างและการติดตั้งทางแพ่งได้อย่างมาก โครงสร้างถังลูกฟูกที่ปิดสนิทช่วยป้องกันการรั่วไหลของน้ำมันและความชื้น ทำให้มั่นใจได้ถึงการทำงานที่ไม่ต้องบำรุงรักษาและมีอายุการใช้งานมากกว่า 20 ปีภายใต้สภาวะปกติ

ออกแบบด้วยแกนเหล็กซิลิกอนการสูญเสียต่ำเกรด S11 และขดลวดทองแดงที่มีความนำไฟฟ้าสูง หม้อแปลงไฟฟ้าระบบจำหน่ายแบบติดตั้งบนเสาขนาด 10kV 500kVA สามารถให้การสูญเสียโหลดและการสูญเสียโหลดต่ำ ซึ่งเอื้อต่อการลดการใช้พลังงานในการปฏิบัติงานและต้นทุนสาธารณูปโภคในระยะยาว ควบคุมระดับเสียงได้ต่ำกว่า 55 เดซิเบล ทำให้เป็นมิตรต่อสิ่งแวดล้อมสำหรับพื้นที่อยู่อาศัย

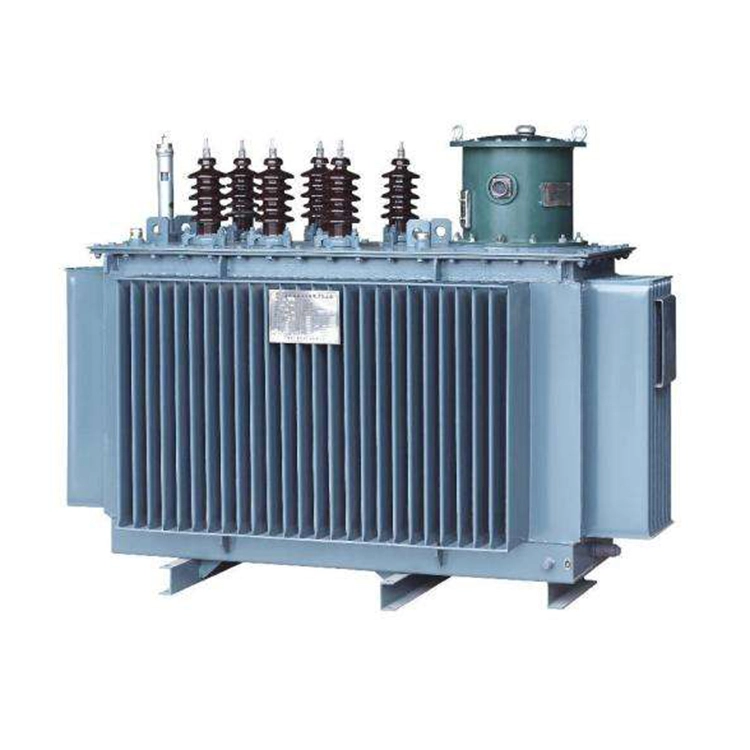

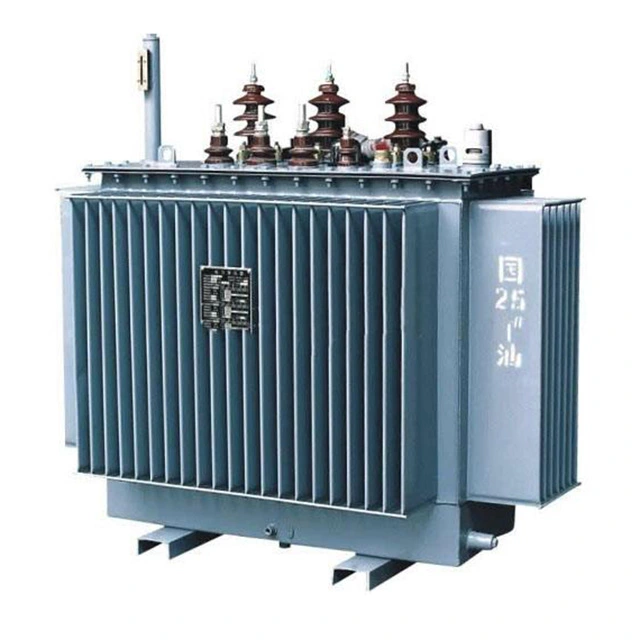

10 Kv 500kva Pole Mounted Distribution Transformer

ข้อกำหนดทางเทคนิค:

รายการ	ข้อมูลจำเพาะ
พิกัดความจุ	500 เควีเอ
แรงดันไฟฟ้าหลัก	10 kV (ก๊อกนอกวงจร ±5%)
แรงดันไฟฟ้าทุติยภูมิ	0.4 กิโลโวลต์ (400 โวลต์)
เฟส/ความถี่	3 เฟส,50 เฮิรตซ์
กลุ่มเวกเตอร์	Dyn11(มาตรฐาน)/Yyn0
วิธีการทำความเย็น	ONAN(น้ำมันธรรมชาติอากาศธรรมชาติ)
ระดับฉนวน	HV:Li75/Ac28;LV:Ac3
การสูญเสียขณะไม่มีโหลด	≤680วัตต์ (S11)/≤580W(S13)
การสูญเสียโหลด (75 ° ℃)	≤5,150 วัตต์(Dyn11)
ความต้านทานไฟฟ้าลัดวงจร	4% -4.5% (มาตรฐาน)

คุณสมบัติที่สำคัญ:

1.การออกแบบติดตั้งเสา: กะทัดรัด น้ำหนักเบา และประหยัดพื้นที่

หม้อแปลงไฟฟ้าระบบจำหน่ายแบบติดตั้งบนเสาขนาด 10 kV 500 kVA ได้รับการออกแบบสำหรับการติดตั้งโดยตรงบนเสาคอนกรีตหรือเหล็ก ช่วยลดความจำเป็นในการใช้พื้นที่ภาคพื้นดิน การกำหนดค่าขนาดกะทัดรัดที่ได้รับการปรับปรุงและน้ำหนักที่ลดลงทำให้การขนส่งและการติดตั้งนอกสถานที่ทำได้ง่ายขึ้น ซึ่งช่วยลดต้นทุนด้านวิศวกรรมโยธาและการก่อสร้างสำหรับโครงการกระจายสินค้าได้อย่างมาก การออกแบบได้รับการออกแบบทางวิศวกรรมให้ทนทานต่อแรงเค้นเชิงกลของการติดตั้งเสา ทำให้มั่นใจในความปลอดภัยในระยะยาวแม้ภายใต้แรงลมและแรงสั่นสะเทือน

2. ประสิทธิภาพสูง: การออกแบบการสูญเสียต่ำ S11 ลดการใช้พลังงานและต้นทุนการดำเนินงาน

มาพร้อมกับเทคโนโลยีแกนสูญเสียต่ำซีรีส์ S11 หม้อแปลงไฟฟ้าระบบจำหน่ายแบบติดตั้งเสาขนาด 10 kV 500 kVA ช่วยลดการสูญเสียโหลดและการสูญเสียโหลดน้อยลง 10-20% เมื่อเทียบกับรุ่นทั่วไป ด้วยการใช้แกนเหล็กซิลิคอนที่เน้นลายเกรนรีดเย็นและขดลวดทองแดงที่มีการพันแผลอย่างแม่นยำ จะช่วยลดการสิ้นเปลืองพลังงานในระหว่างการทำงานของโหลดเต็มและบางส่วน ส่งผลให้ต้นทุนการดำเนินงานลดลง ลดการปล่อยก๊าซคาร์บอน และปรับปรุงประสิทธิภาพโดยรวม

3.การปิดผนึกแบบเต็ม: ไม่มีการรั่วไหลของน้ำมัน ไม่มีความชื้น การทำงานที่ไม่ต้องบำรุงรักษา

การออกแบบถังแบบเชื่อมที่ปิดสนิทช่วยป้องกันการรั่วไหลของน้ำมัน ความชื้น และการปนเปื้อนจากฝุ่นหรือเศษซาก สิ่งเหล่านี้ช่วยลดความจำเป็นในการบำรุงรักษาตามปกติ ทำให้มั่นใจได้ถึงประสิทธิภาพที่สม่ำเสมอและอายุการใช้งานมากกว่า 20 ปีภายใต้สภาวะการทำงานปกติ ถังเก็บกระดาษลูกฟูกยังทำหน้าที่เป็นระบบทำความเย็นแบบรวม ซึ่งสามารถกระจายความร้อนได้อย่างมีประสิทธิภาพ และจัดให้มีสภาพแวดล้อมที่ปิดสนิทสำหรับน้ำมันหม้อแปลง

4.ความปลอดภัยและความน่าเชื่อถือ: ความต้านทานไฟฟ้าลัดวงจรสูง เสียงต่ำ เสถียรภาพทางความร้อนที่ดีเยี่ยม เหมาะสำหรับสภาพแวดล้อมกลางแจ้งที่รุนแรง (-25°C ถึง +40°C)

สร้างขึ้นด้วยความแข็งแรงเชิงกลของการลัดวงจรสูง หม้อแปลงไฟฟ้าระบบจำหน่ายแบบติดตั้งที่เสาขนาด 10 kV 500 kVA ได้รับการออกแบบมาให้ทนทานต่อกระแสไฟฟ้าลัดโดยไม่มีการเสียรูปหรือความล้มเหลว การออกแบบให้มีเสียงรบกวนต่ำ ซึ่งควบคุมได้ต่ำกว่า 55 dB ช่วยให้มั่นใจได้ว่าจะมีผลกระทบต่อสิ่งแวดล้อมน้อยที่สุดในพื้นที่ที่อยู่อาศัยและในเมือง เสถียรภาพทางความร้อนที่ดีเยี่ยมและช่วงอุณหภูมิการทำงานที่กว้าง (-25°C ถึง +40°C) ทำให้เหมาะสำหรับสภาพกลางแจ้งที่หลากหลาย รวมถึงความชื้นสูง ฝนตกหนัก และความผันผวนของอุณหภูมิที่รุนแรง
